玉米籽粒收获脱粒装置设计-脱粒机含18张CAD图AutoCAD图档
图档名称为：玉米籽粒收获脱粒装置设计-脱粒机含18张CAD图，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10404689
模型大小：3.14M
软件版本： AutoCAD 2004
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-04-03
图纸介绍：
下载模型
文件列表

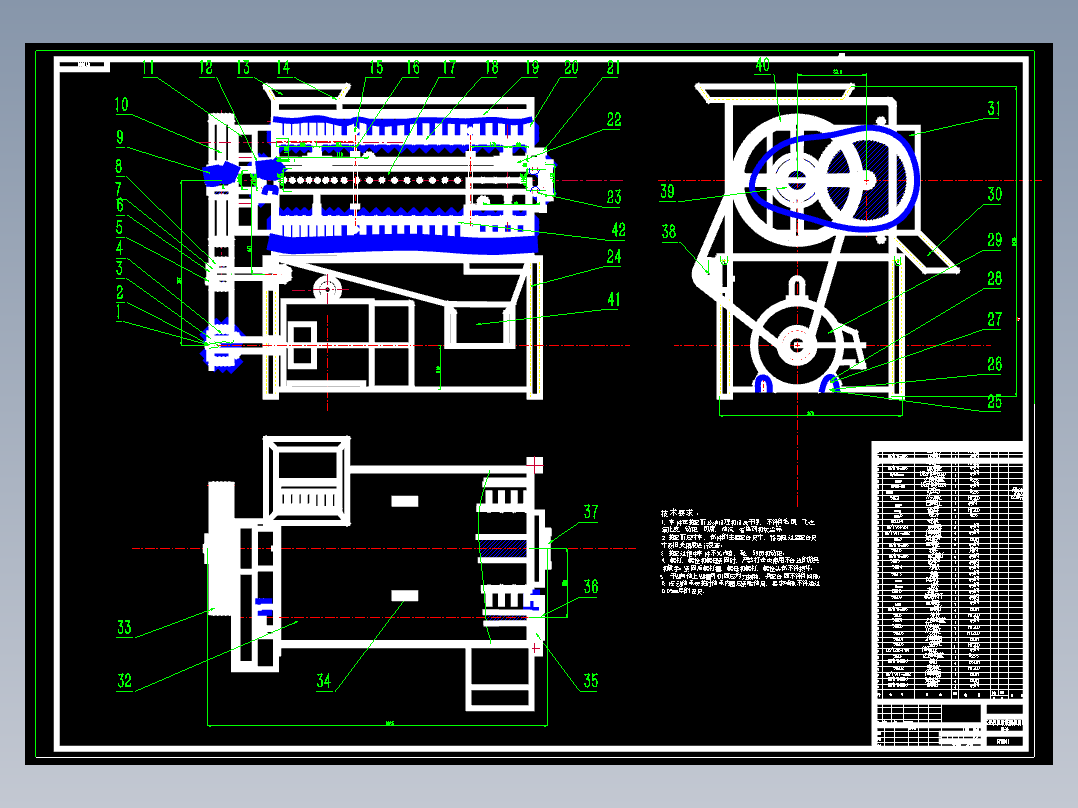

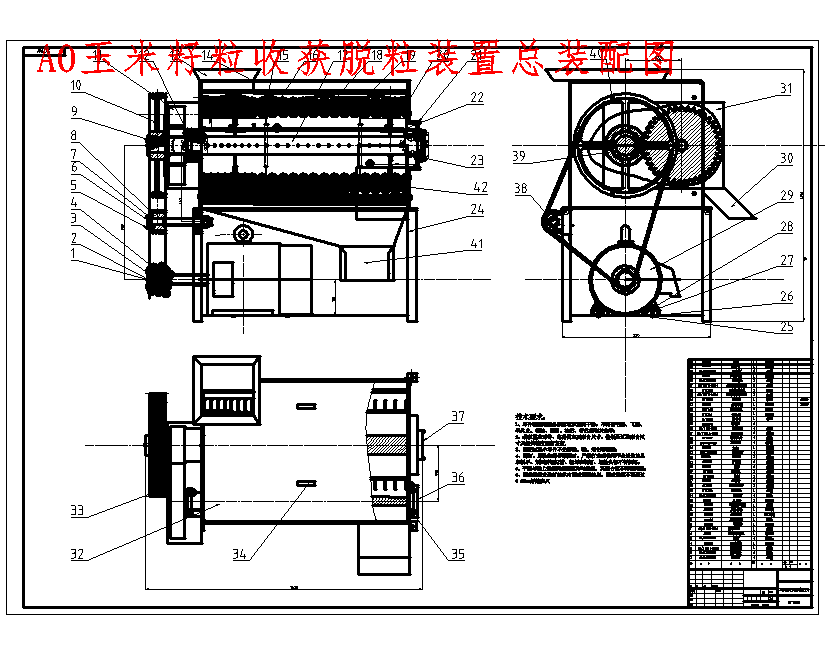

1. A0玉米籽粒收获脱粒装置总装配图.dwg
242 KB
2. A0玉米籽粒收获脱粒装置总装配图.png
26.5 KB

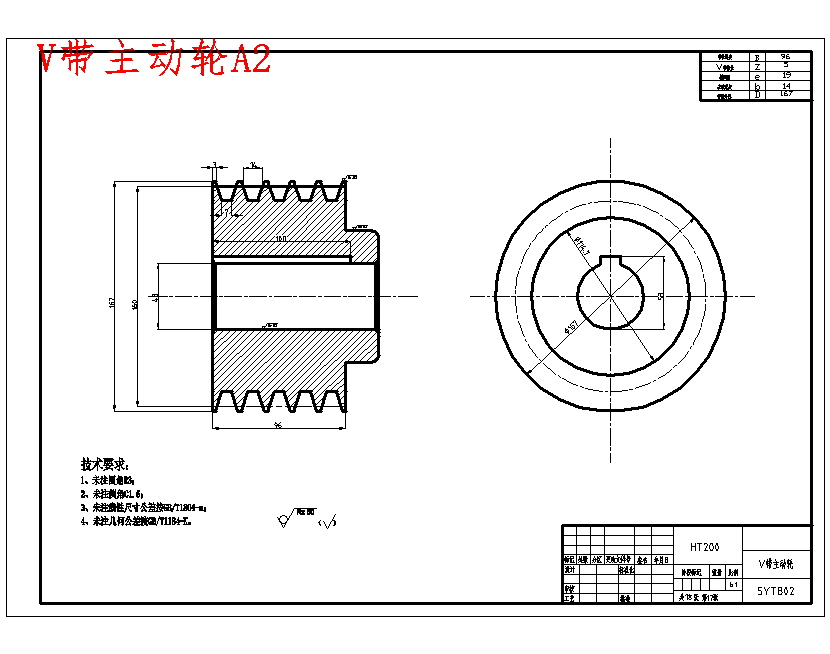

3. V带主动轮A2.dwg
56.8 KB
4. V带主动轮A2.png
15.7 KB

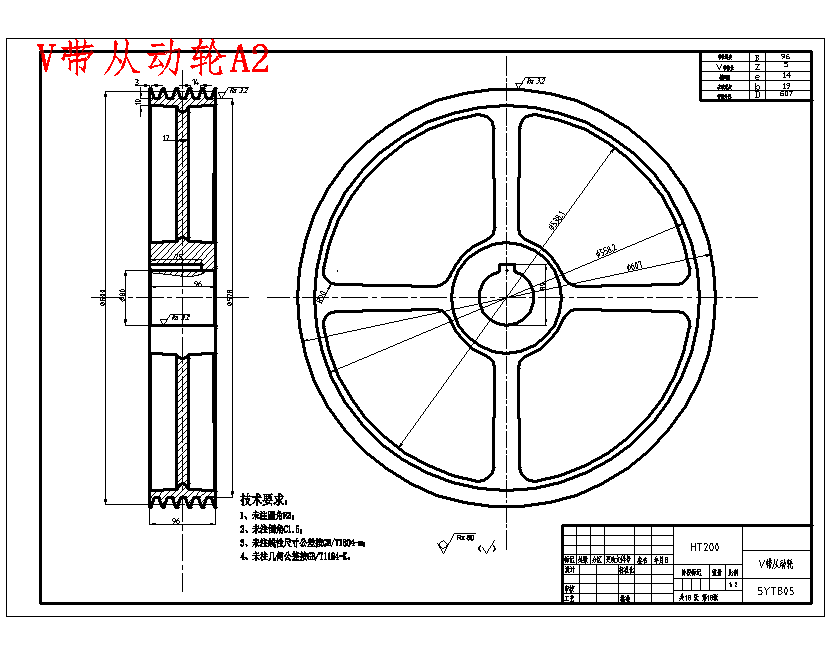

5. V带从动轮A2.dwg
63.8 KB
6. V带从动轮A2.png
19.5 KB
7. Y50简介-玉米籽粒收获脱粒装置设计-脱粒机含18张CAD图.pdf
1.26 MB

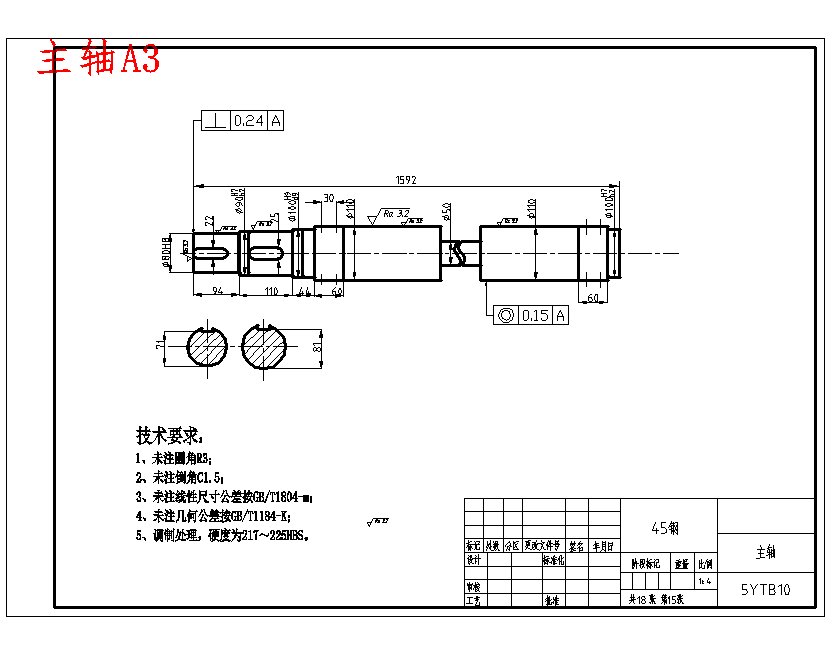

8. 主轴A3.dwg
58.7 KB
9. 主轴A3.png
13.3 KB

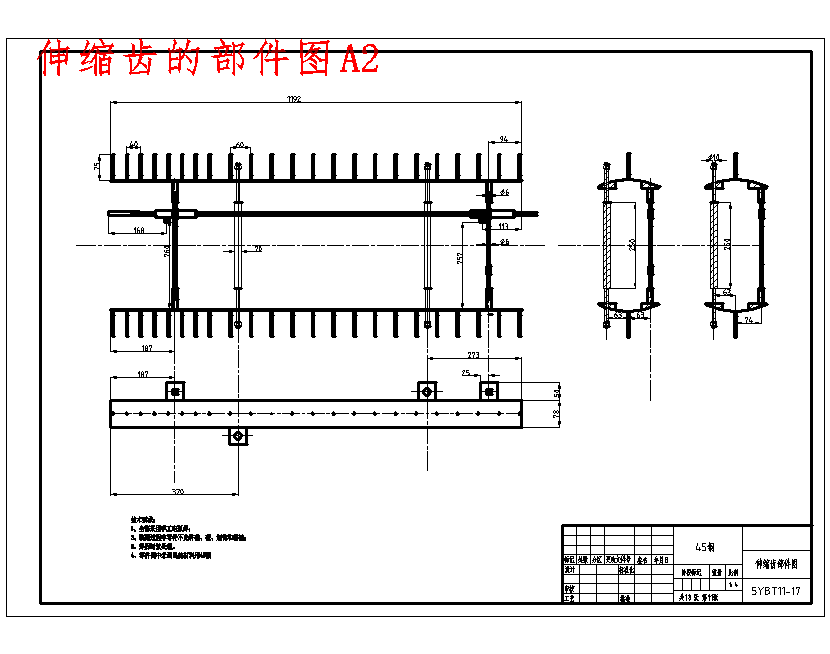

10. 伸缩齿的部件图A2.dwg
90 KB
11. 伸缩齿的部件图A2.png
12.7 KB

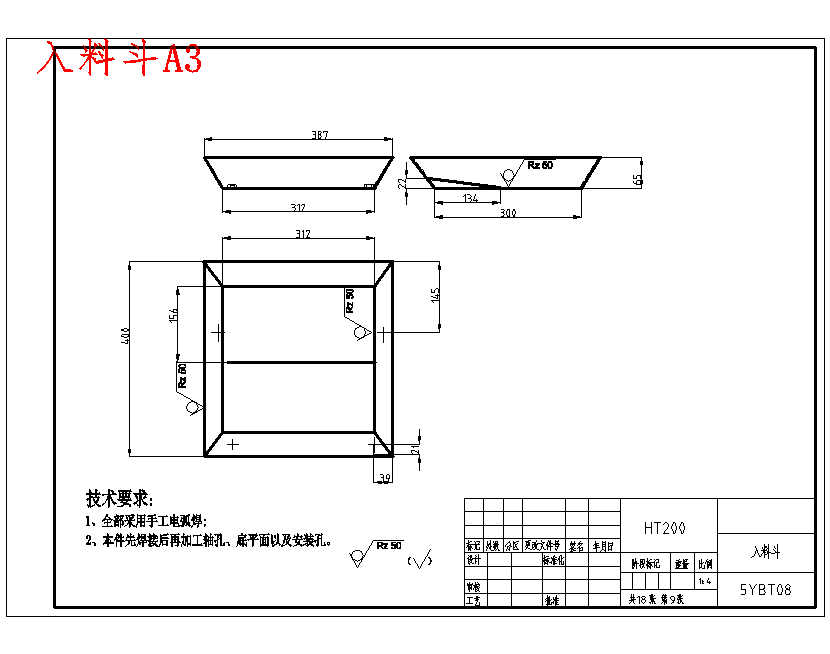

12. 入料斗A3.dwg
53.7 KB
13. 入料斗A3.png
11.2 KB

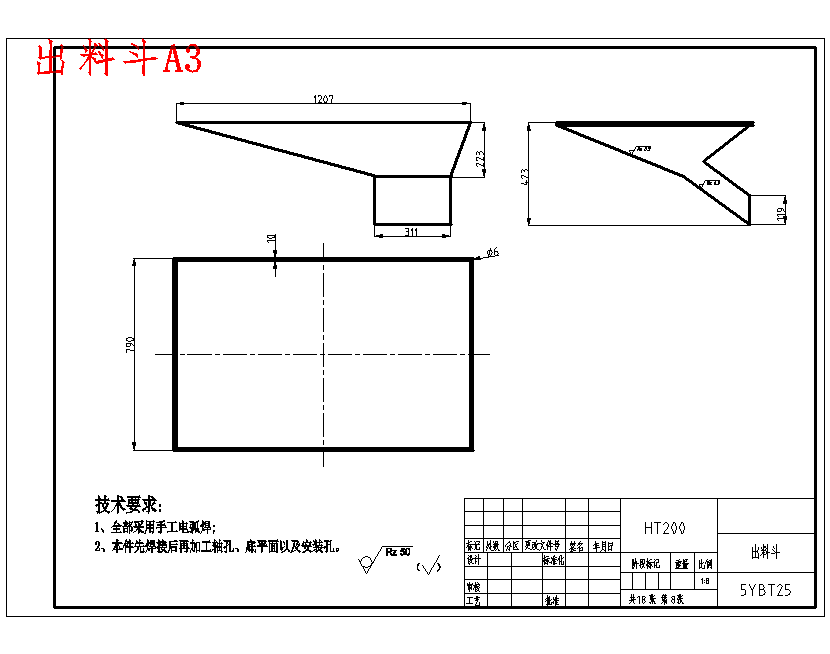

14. 出料斗A3.dwg
50.4 KB
15. 出料斗A3.png
10.5 KB

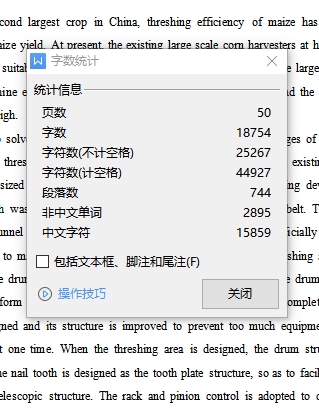

16. 字数.JPG
113 KB
17. 字数.JPG
113 KB

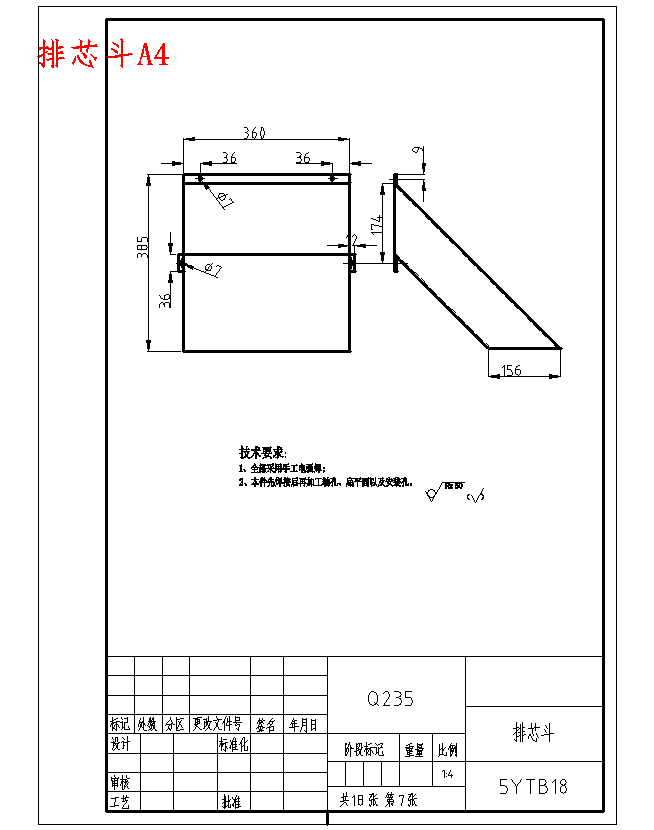

18. 排芯斗A4.dwg
50.3 KB
19. 排芯斗A4.png
11 KB

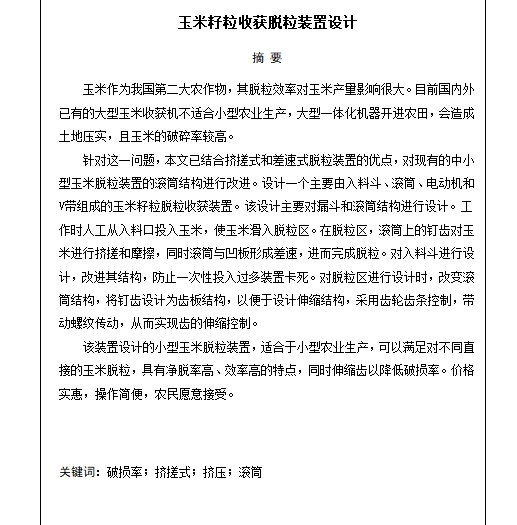

20. 摘要.JPG
169 KB

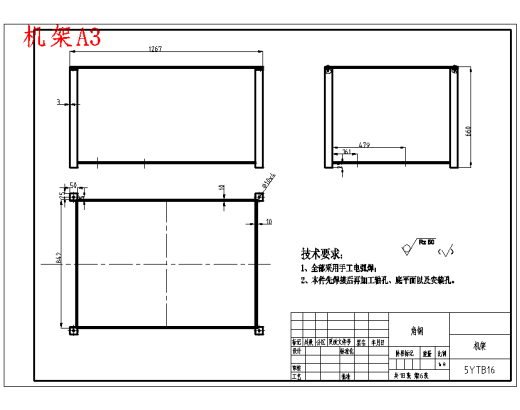

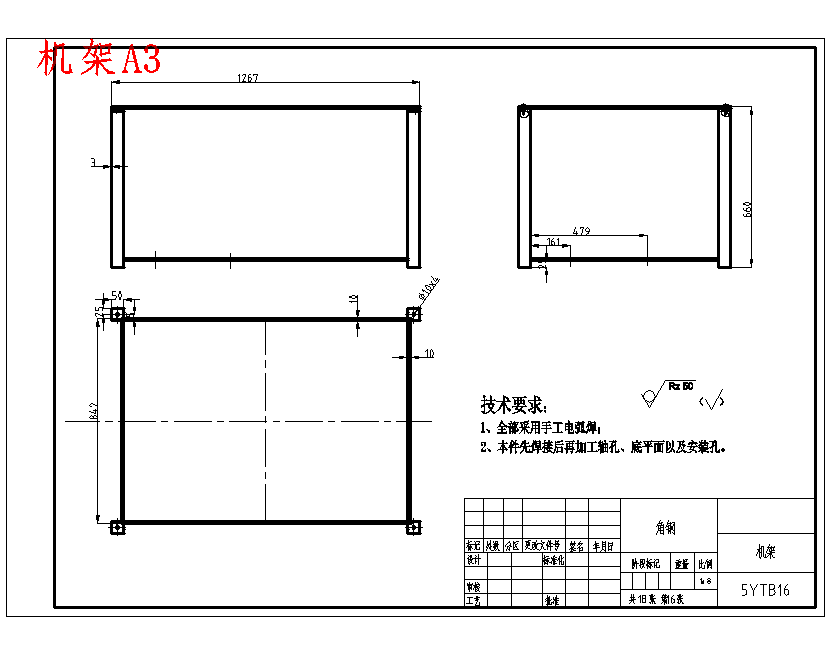

21. 机架A3.dwg
60.5 KB
22. 机架A3.png
10.4 KB

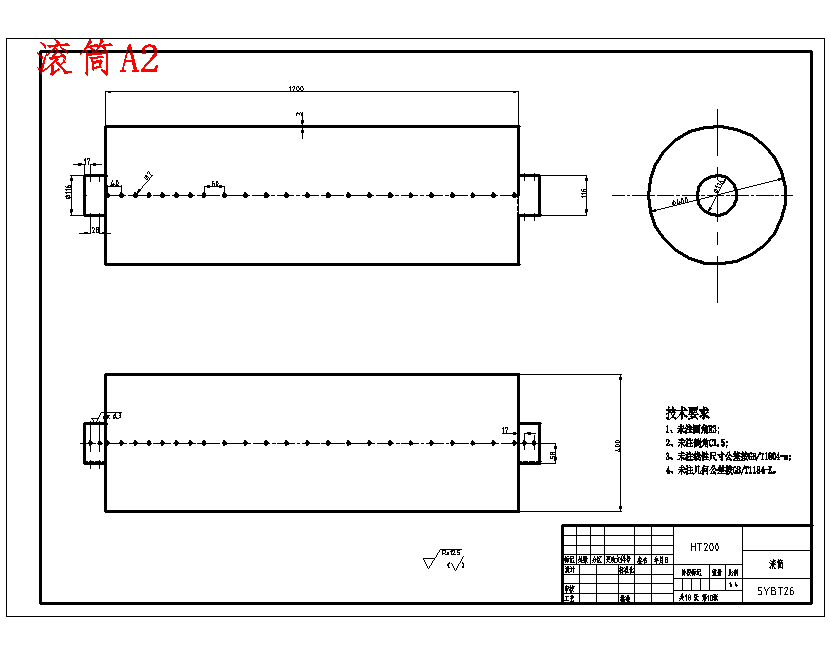

23. 滚筒A2.dwg
54.3 KB
24. 滚筒A2.png
10.5 KB
25. 玉米籽粒收获脱粒装置设计说明书.docx
228 KB

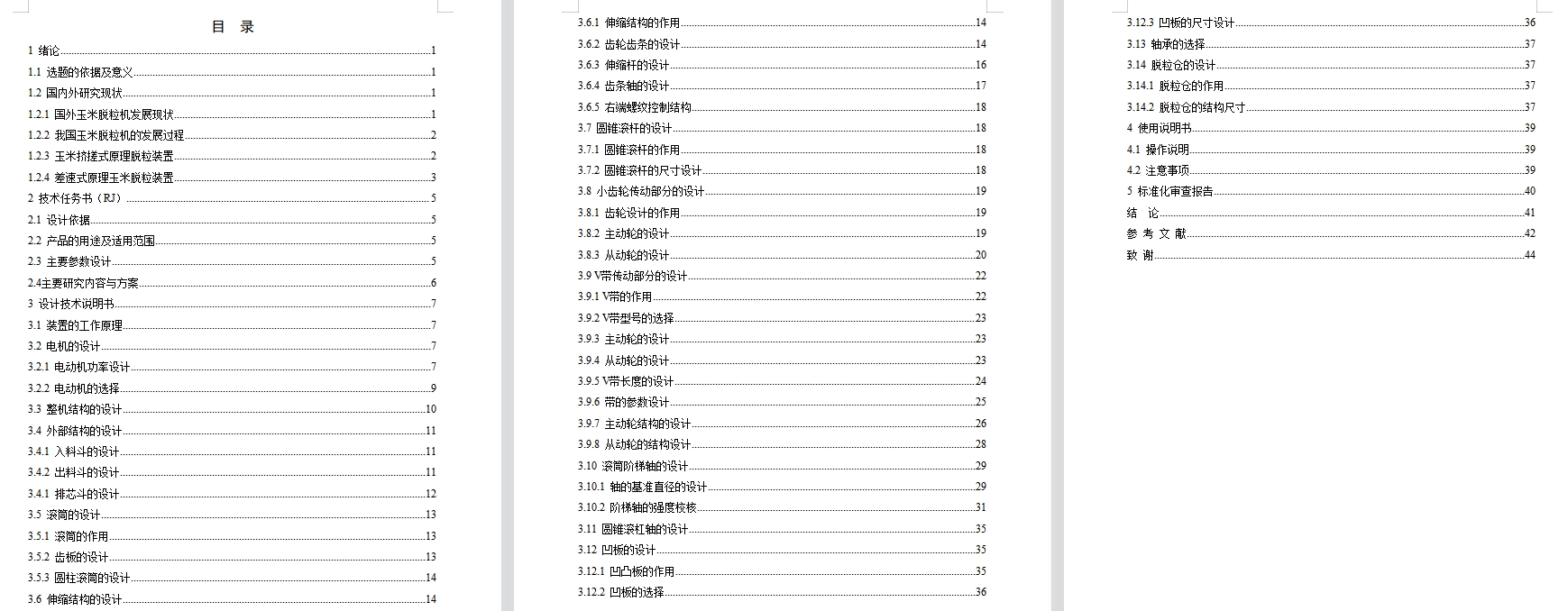

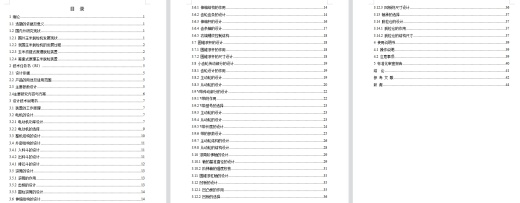

26. 目录.JPG
585 KB

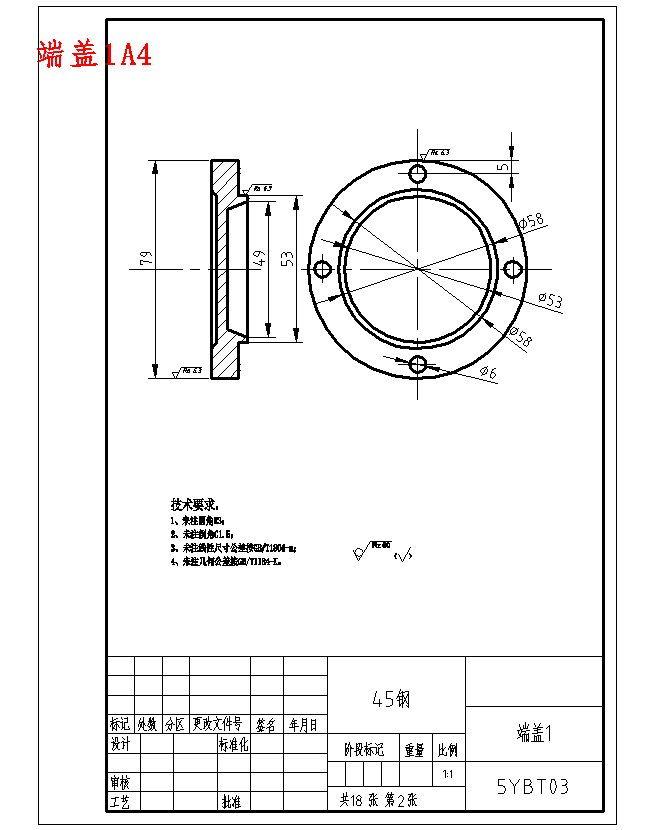

27. 端盖1A4.dwg
48.3 KB
28. 端盖1A4.png
14.9 KB

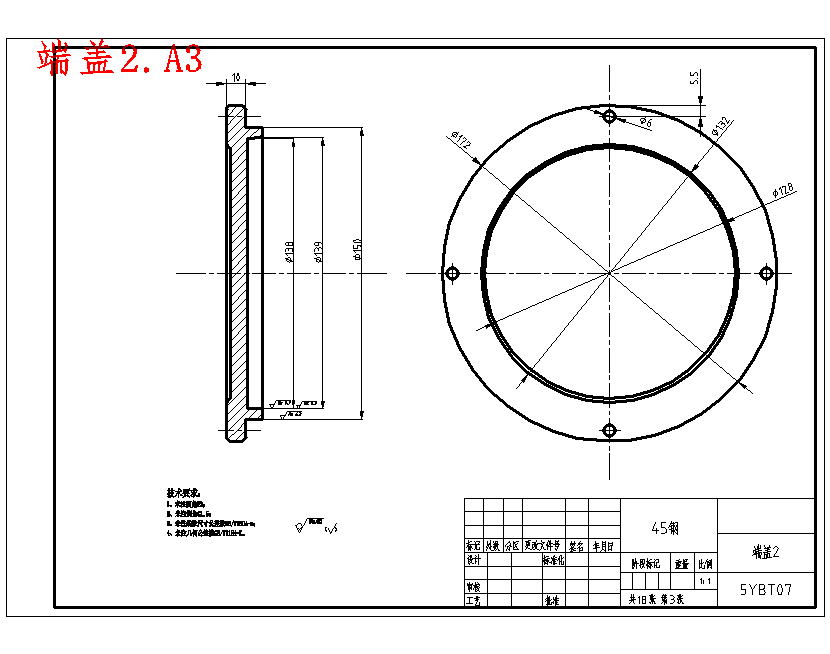

29. 端盖2.A3.dwg
51.1 KB
30. 端盖2.A3.png
15.7 KB

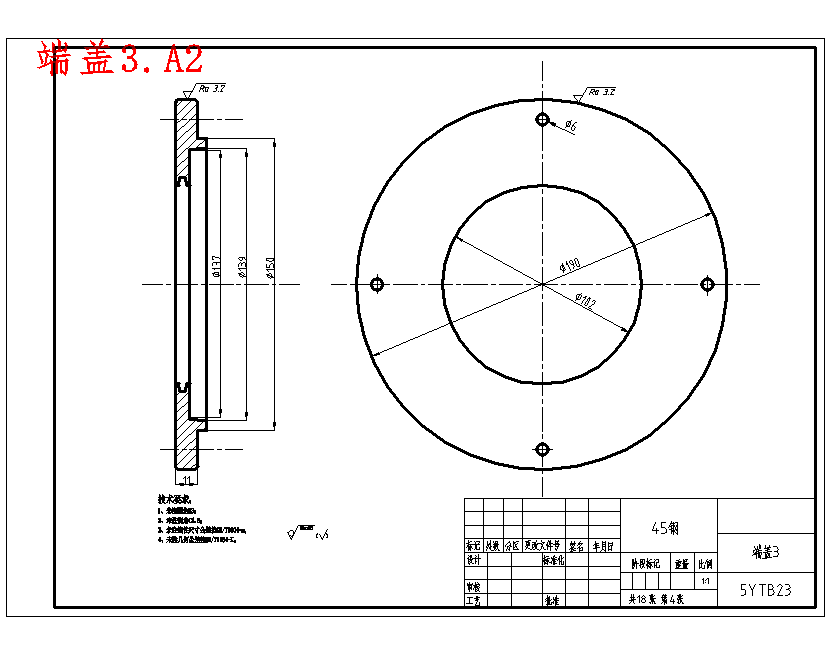

31. 端盖3.A2.dwg
48.4 KB
32. 端盖3.A2.png
13.7 KB

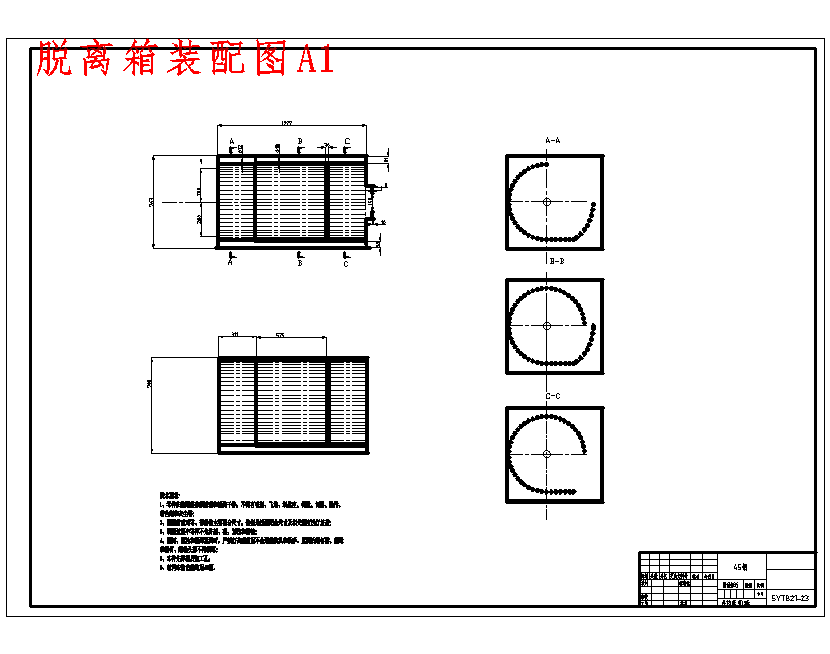

33. 脱离箱装配图A1.dwg
76.4 KB
34. 脱离箱装配图A1.png
11.8 KB

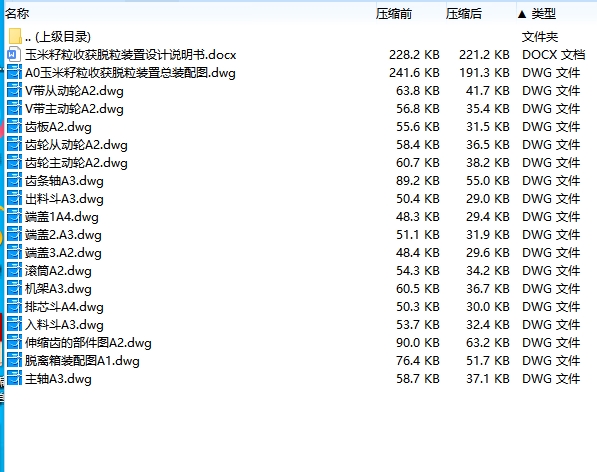

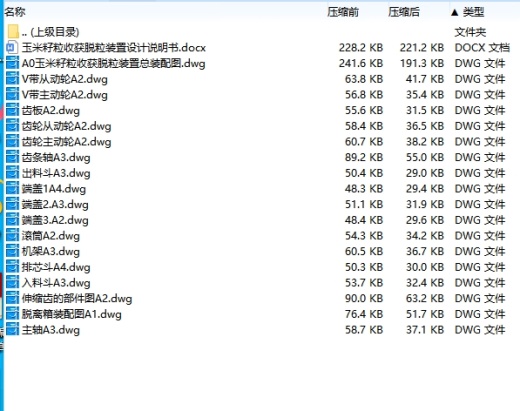

35. 设计所包含文件.jpg
191 KB

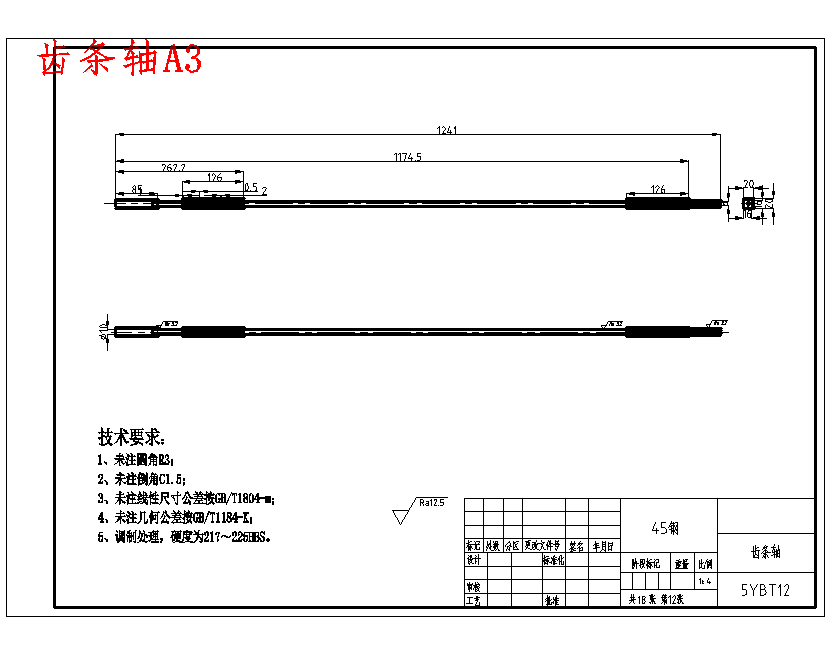

36. 齿条轴A3.dwg
89.2 KB
37. 齿条轴A3.png
11.5 KB

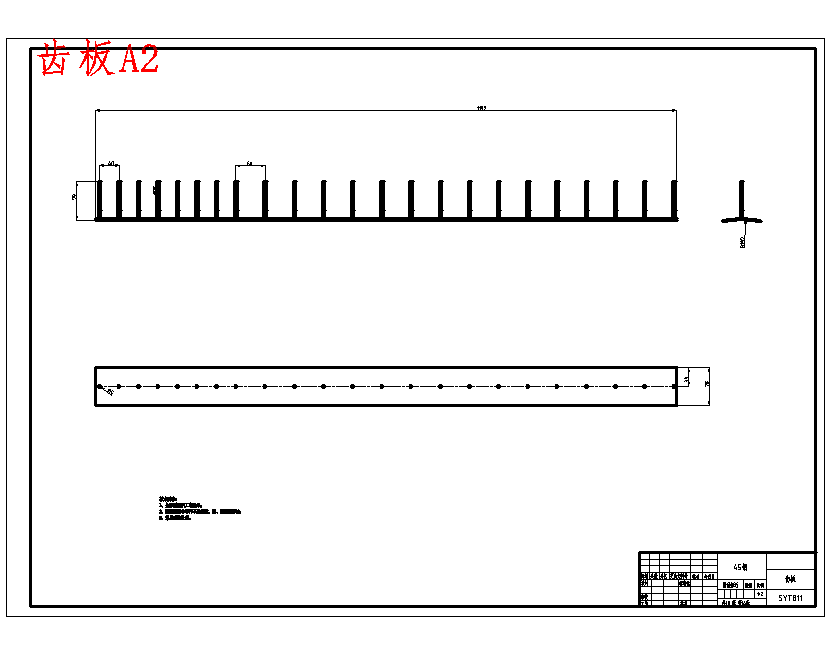

38. 齿板A2.dwg
55.6 KB
39. 齿板A2.png
6.28 KB

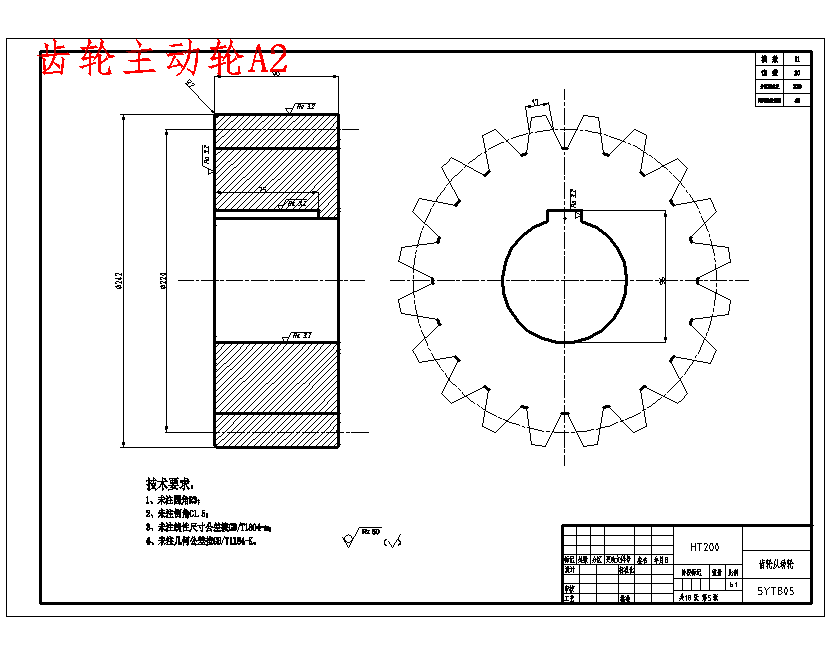

40. 齿轮主动轮A2.dwg
60.7 KB
41. 齿轮主动轮A2.png
16.1 KB

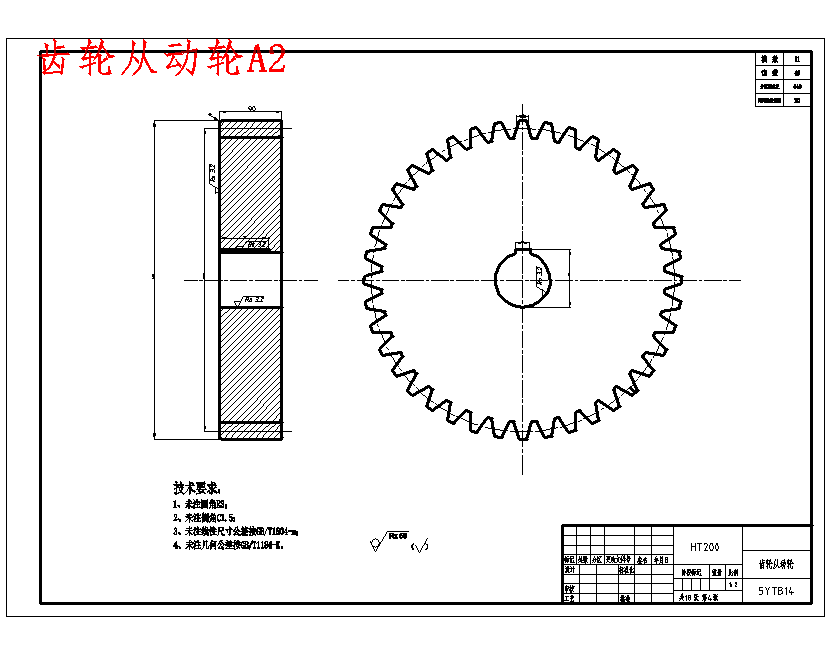

42. 齿轮从动轮A2.dwg
58.4 KB
43. 齿轮从动轮A2.png
15 KB
