江铃JX1043轻型载货汽车齿轮齿条转向器设计含11张CAD图AutoCAD图档
图档名称为：江铃JX1043轻型载货汽车齿轮齿条转向器设计含11张CAD图，属于交通运输，车辆工程分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10400315
模型大小：3.48M
软件版本： AutoCAD 2004

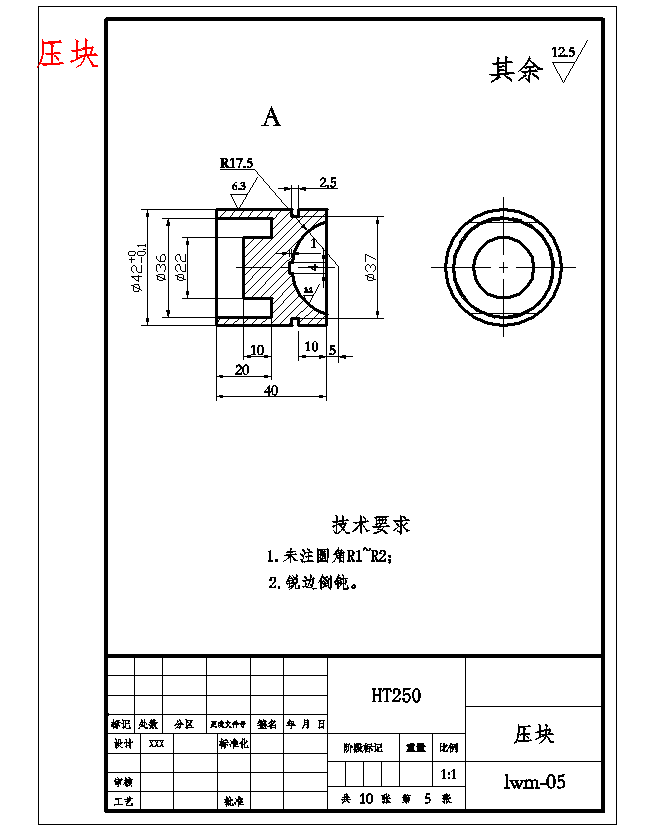

模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-03-29
图纸介绍：
下载模型

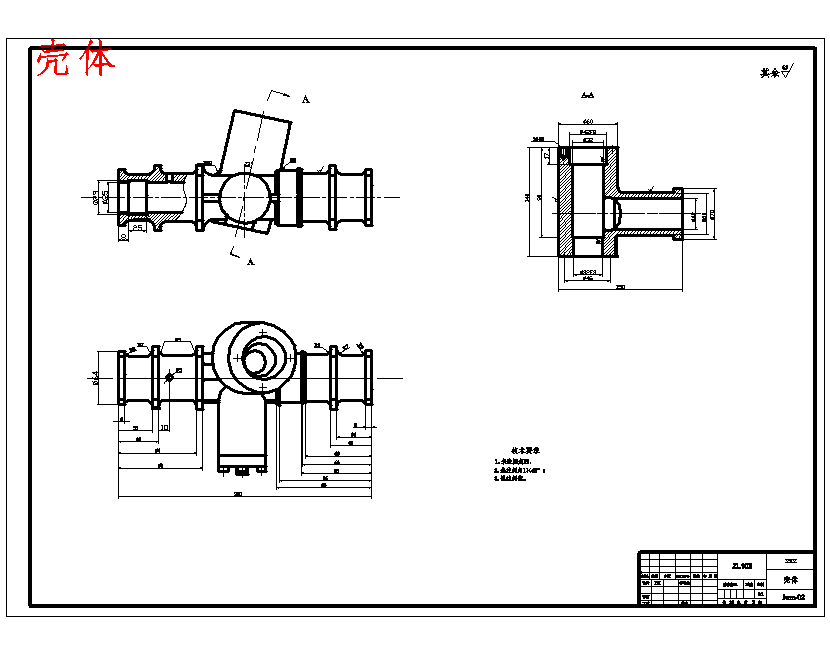

文件列表

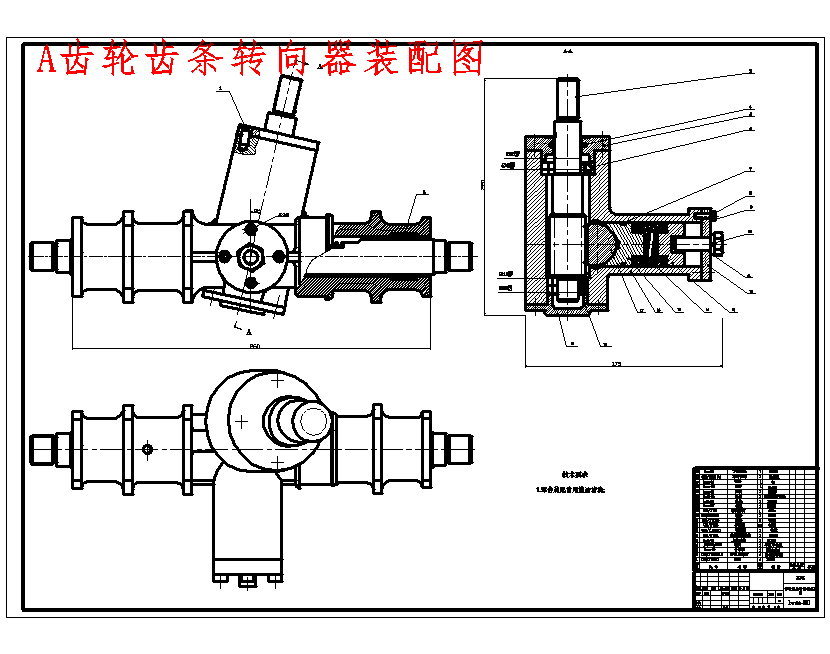

1. A齿轮齿条转向器装配图.dwg
105 KB
2. A齿轮齿条转向器装配图.png
20.4 KB
3. C5020简介-江铃JX1043轻型载货汽车齿轮齿条转向器设计含11张CAD图.pdf
928 KB

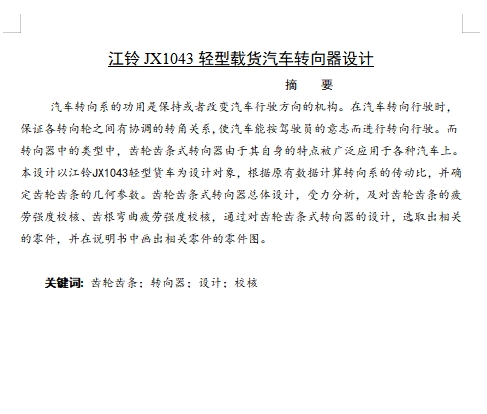

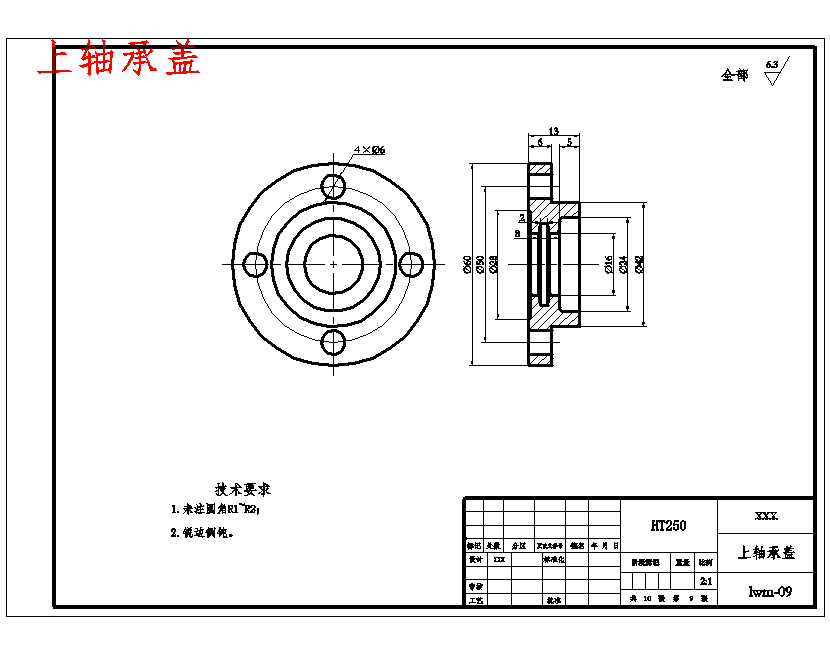

4. 上轴承盖.dwg
58.9 KB

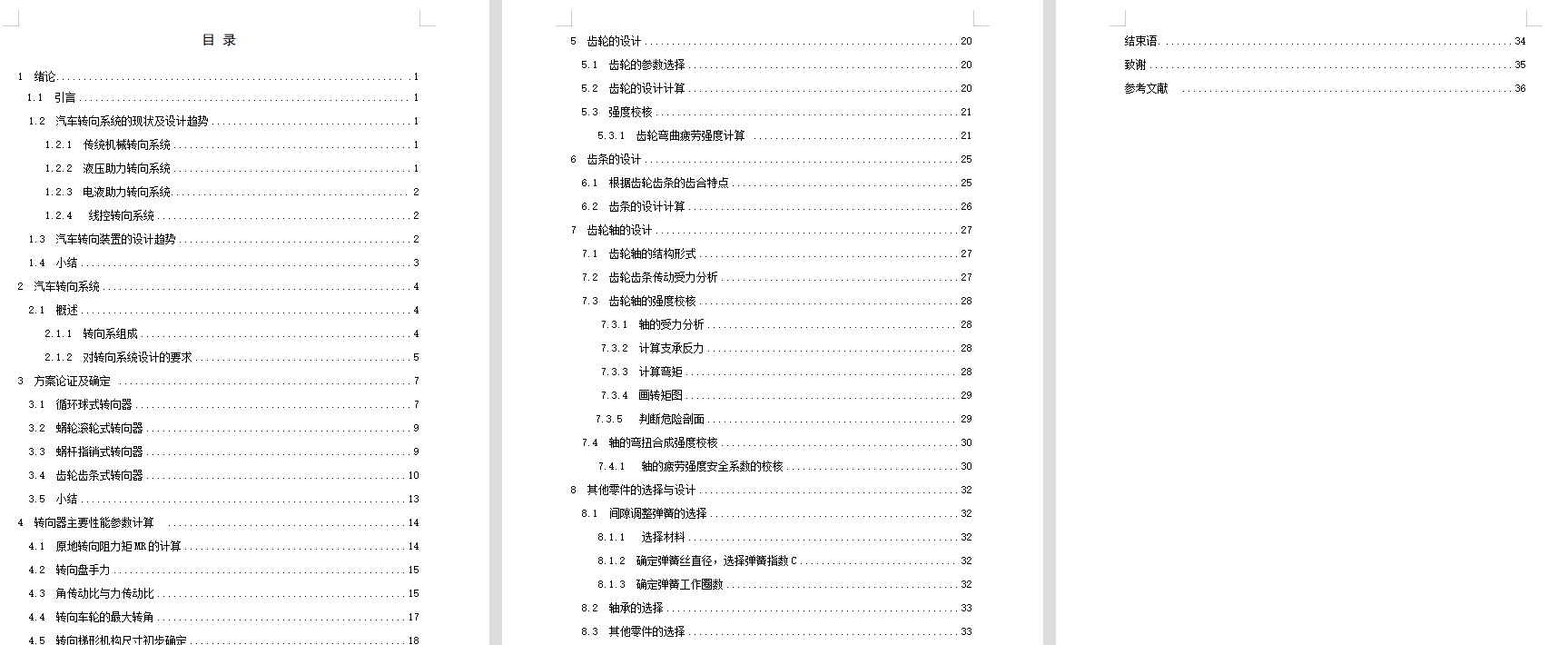

5. 上轴承盖.png

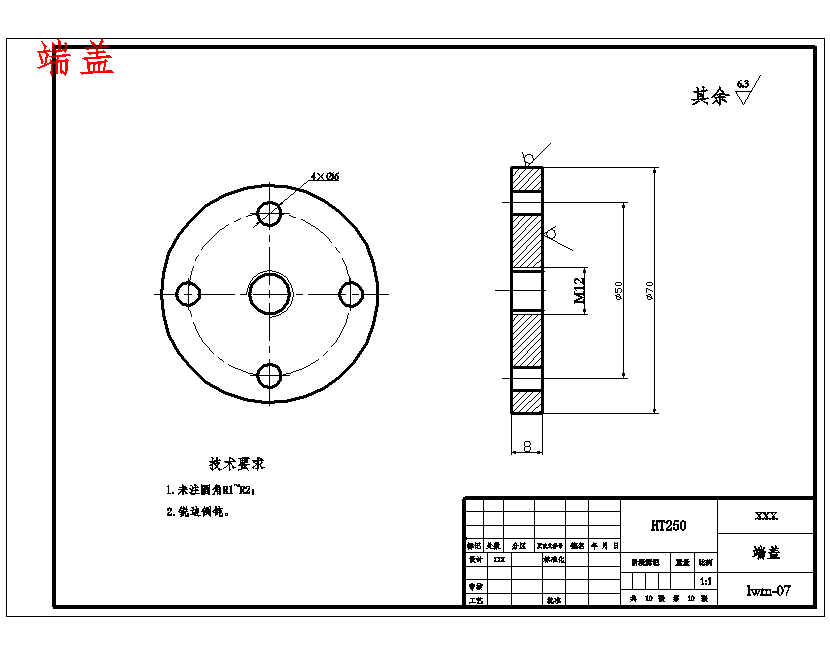

13 KB

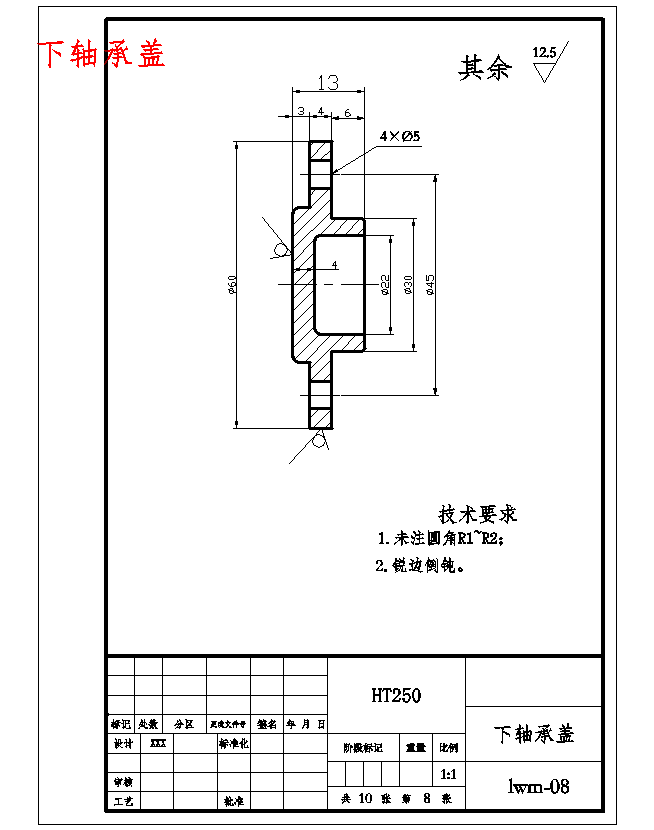

6. 下轴承盖.dwg

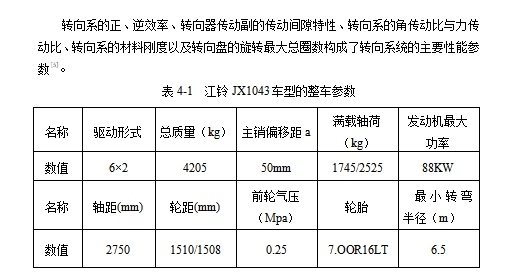

56.6 KB
7. 下轴承盖.png
11.7 KB
8. 压块.dwg
59.8 KB
9. 压块.png
13.1 KB
10. 图纸汇总.dwg
225 KB

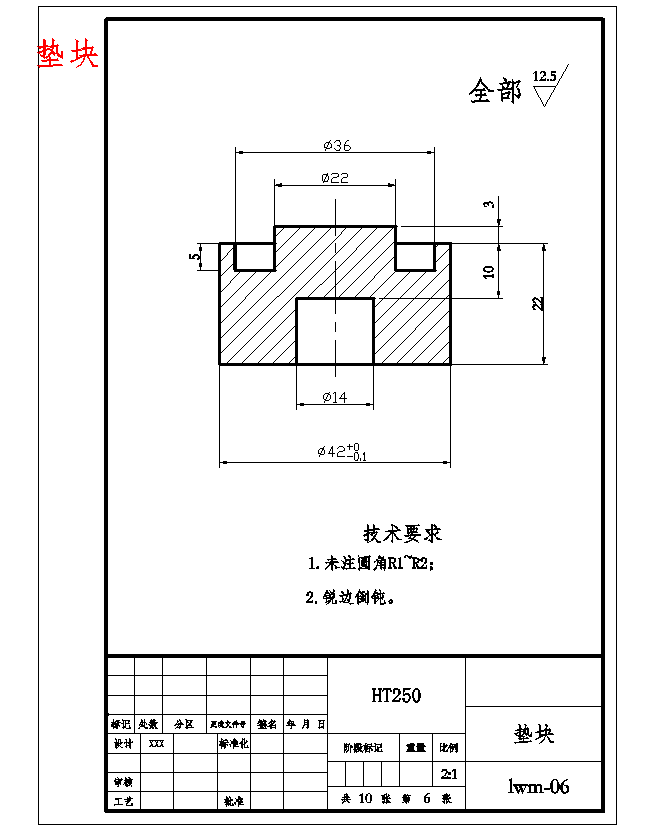

11. 垫块.dwg
56.3 KB
12. 垫块.png
11.5 KB
13. 壳体.dwg
88.4 KB
14. 壳体.png
11.9 KB
15. 外文.doc
621 KB

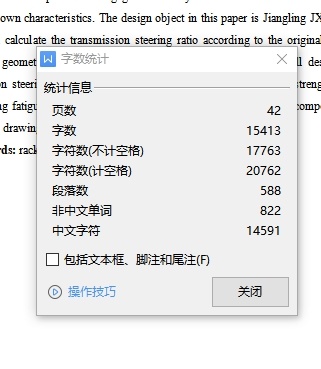

16. 字数.JPG
68.7 KB

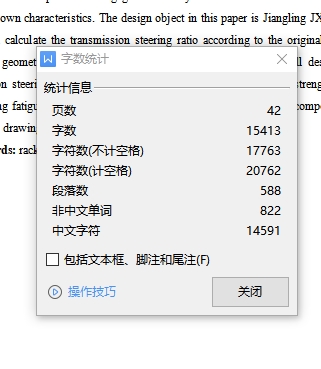

17. 字数.JPG
68.7 KB

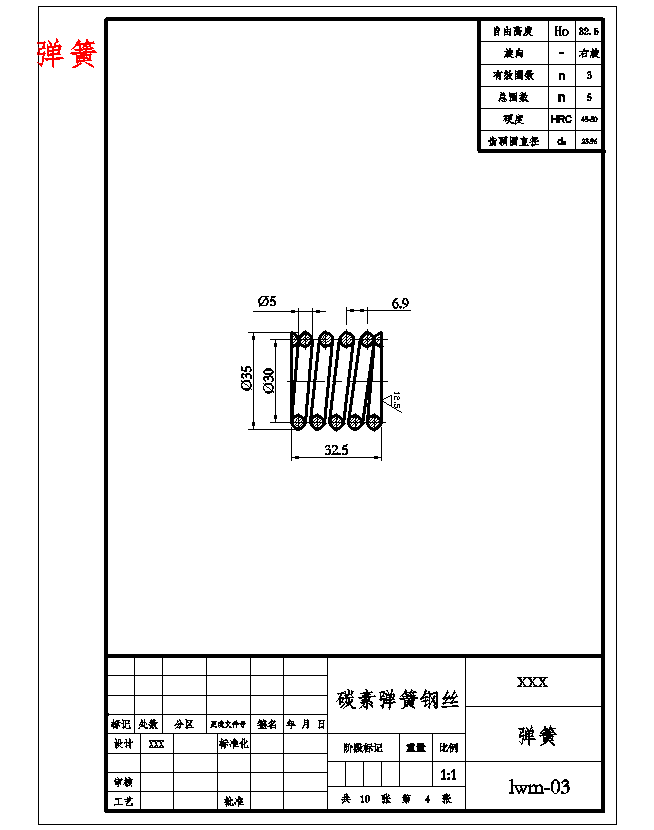

18. 弹簧.dwg
57.9 KB
19. 弹簧.png
11.2 KB
20. 摘要.JPG
103 KB
21. 江铃JX1043轻型载货汽车齿轮齿条转向器设计说明书.doc
1.46 MB

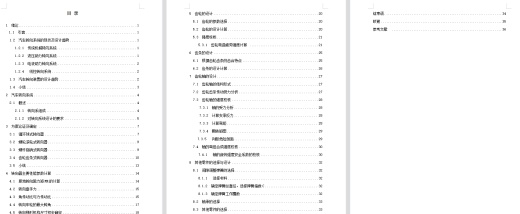

22. 目录.JPG
399 KB
23. 端盖.dwg
56.1 KB
24. 端盖.png
11.6 KB
25. 设计参数.JPG
82.4 KB
26. 设计参数.JPG
82.4 KB

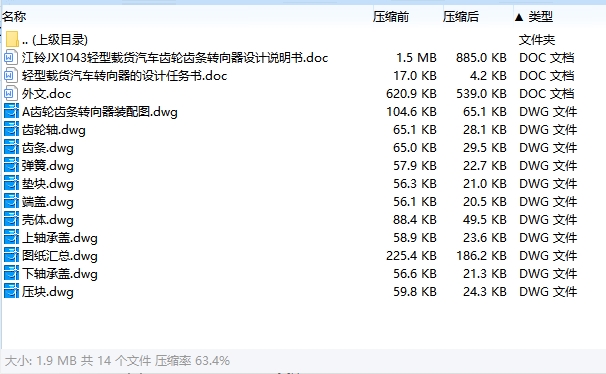

27. 设计所包含文件.jpg
154 KB
28. 轻型载货汽车转向器的设计任务书.doc
17 KB

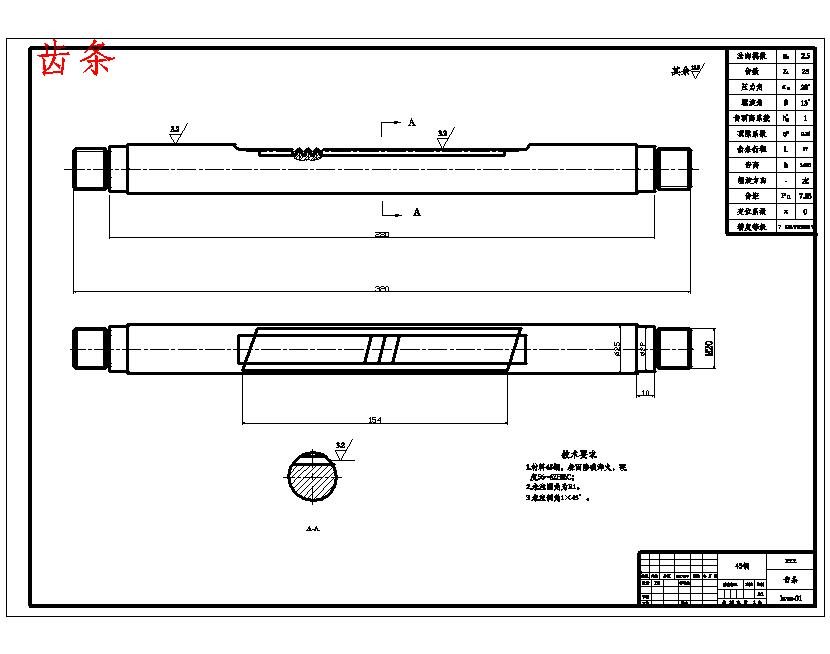

29. 齿条.dwg
65 KB
30. 齿条.png
10.4 KB

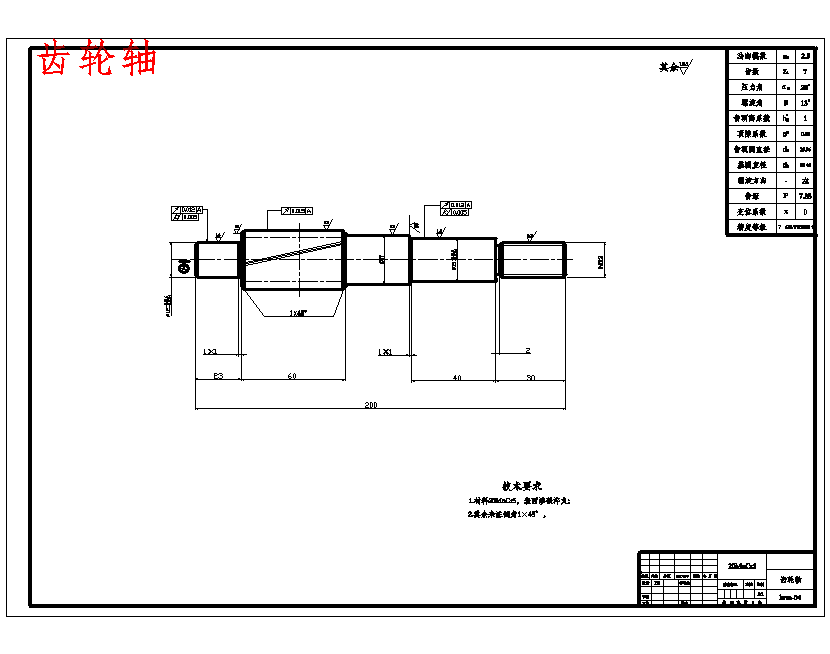

31. 齿轮轴.dwg
65.1 KB
32. 齿轮轴.png
10.1 KB
