机械设备 / 工程机械 / TY160型推土机工作装置设计（含11张CAD图纸+说明书）

TY160型推土机工作装置设计（含11张CAD图纸+说明书）AutoCAD图档

图档名称为：TY160型推土机工作装置设计（含11张CAD图纸+说明书），属于机械设备，工程机械分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10397914

模型大小：2.07M

软件版本： AutoCAD 2007

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-26

图纸介绍：

下载模型

枕溪声

+ 关注

作品: 0

粉丝: 0

文件列表

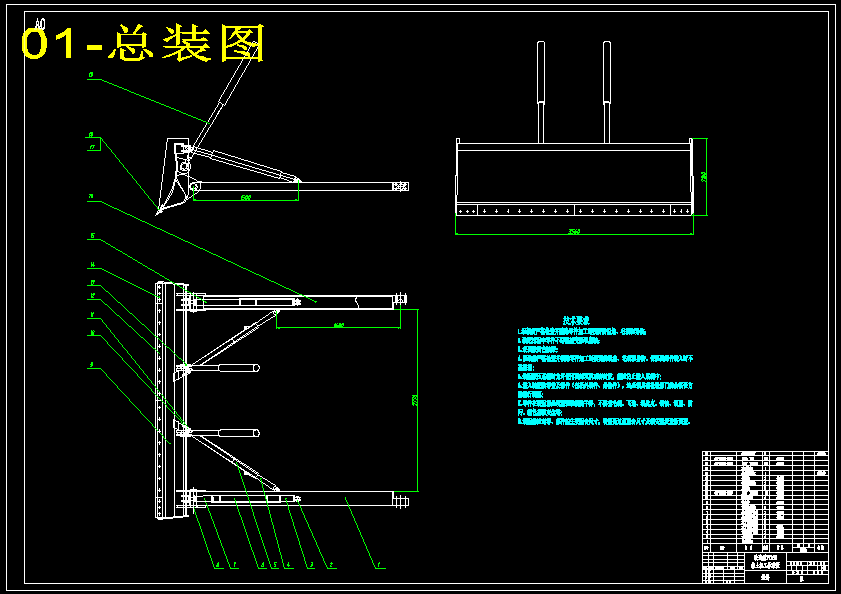

1. 01-总装图.dwg

137 KB

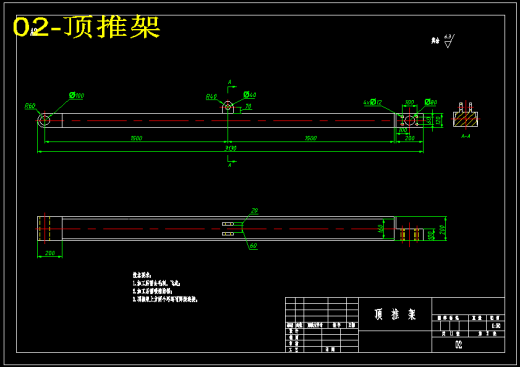

2. 02-顶推架.dwg

150 KB

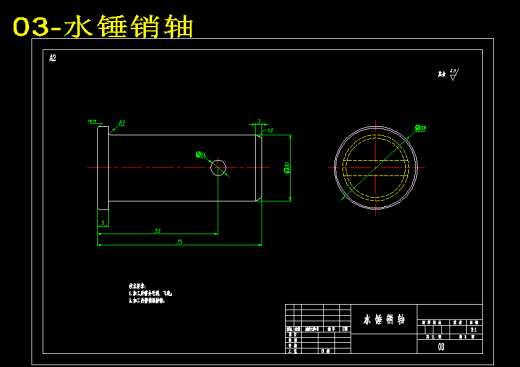

3. 03-水锤销轴.dwg

84.5 KB

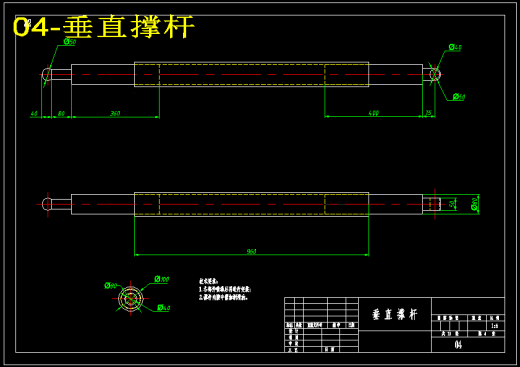

4. 04-垂直撑杆.dwg

81.8 KB

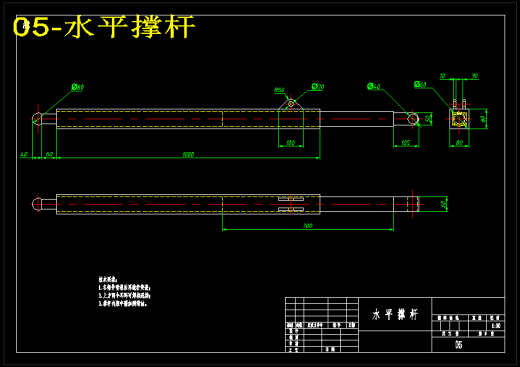

5. 05-水平撑杆.dwg

94.5 KB

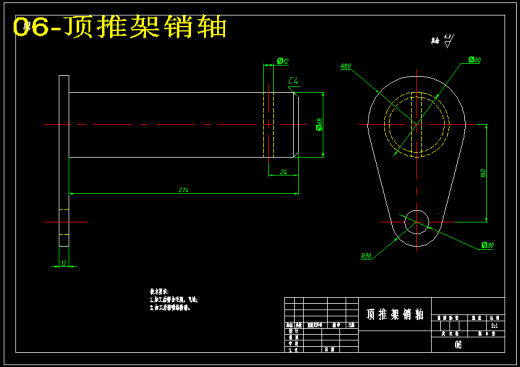

6. 06-顶推架销轴.dwg

86 KB

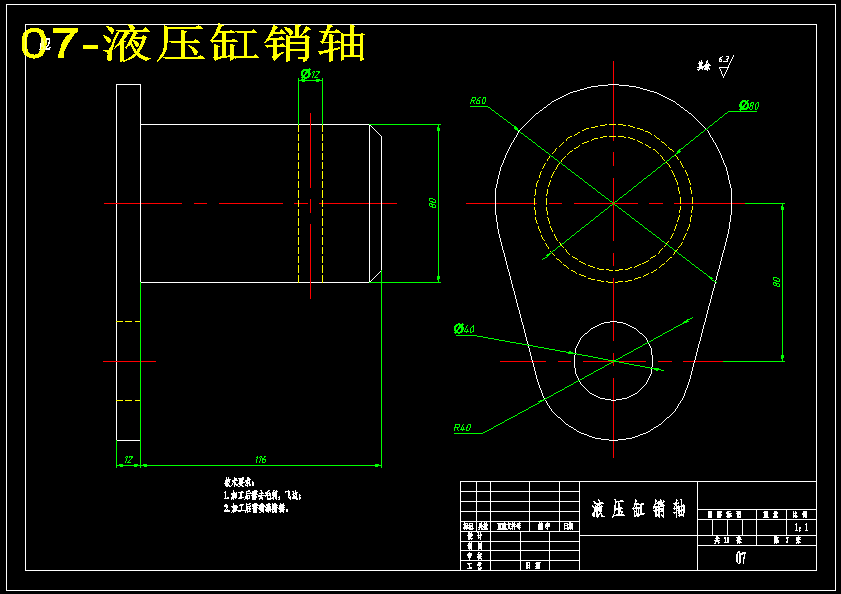

7. 07-液压缸销轴.dwg

83.3 KB

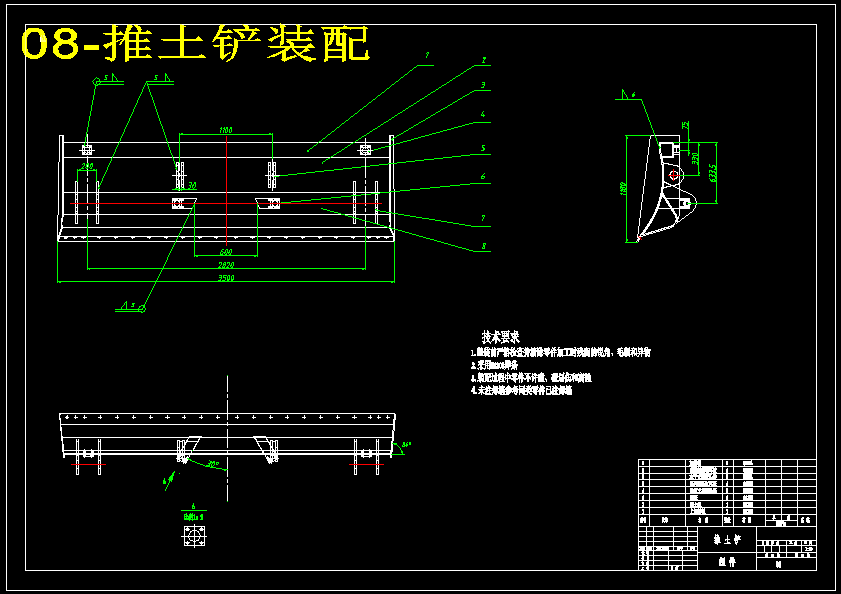

8. 08-推土铲装配.dwg

114 KB

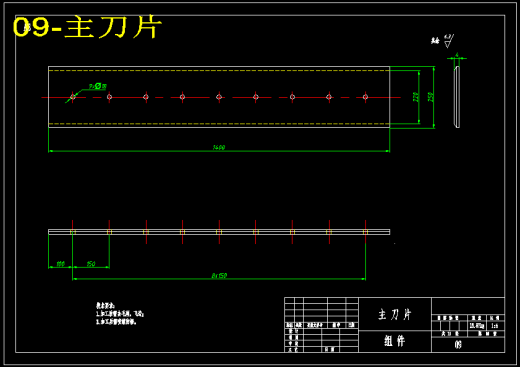

9. 09-主刀片.dwg

78.8 KB

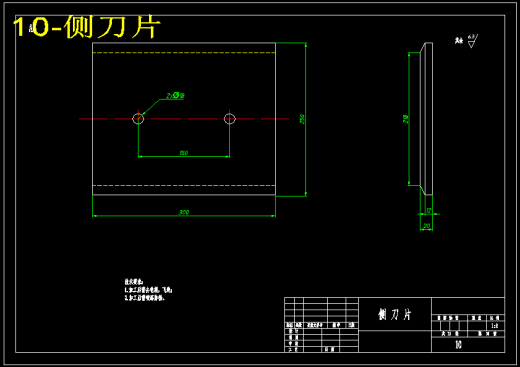

10. 10-侧刀片.dwg

81 KB

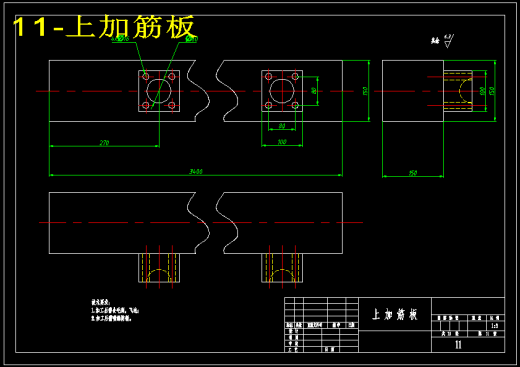

11. 11-上加筋板.dwg

81.3 KB

12. 1716628762787.jpg

54.4 KB

13. 1716628904980.png

14.2 KB

14. 1716628904991.png

15.7 KB

15. 1716628904999.png

10.7 KB

16. 1716628905006.png

9.77 KB

17. 1716628905016.png

10.1 KB

18. 1716628905025.png

10.8 KB

19. 1716628905032.png

11.7 KB

20. 1716628905040.png

12.8 KB

21. 1716628916220.png

8.05 KB

22. 1716628916228.png

7.36 KB

23. 1716628916235.png

10.7 KB

24. 推土机工作装置设计说明书.doc

3.18 MB

25. 推土机工作装置设计说明书.pdf

824 KB

26. 英文文献翻译.docx

17 KB

27. 英文文献翻译原文.pdf

105 KB
