机械设备 / 输送提升设备 / 带式输送机驱动装置设计含8张CAD图

带式输送机驱动装置设计含8张CAD图AutoCAD图档

图档名称为：带式输送机驱动装置设计含8张CAD图，属于机械设备，输送提升设备分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10397913

模型大小：2.72M

软件版本： AutoCAD 2007

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-26

图纸介绍：

下载模型

柏舟

+ 关注

作品: 0

粉丝: 0

文件列表

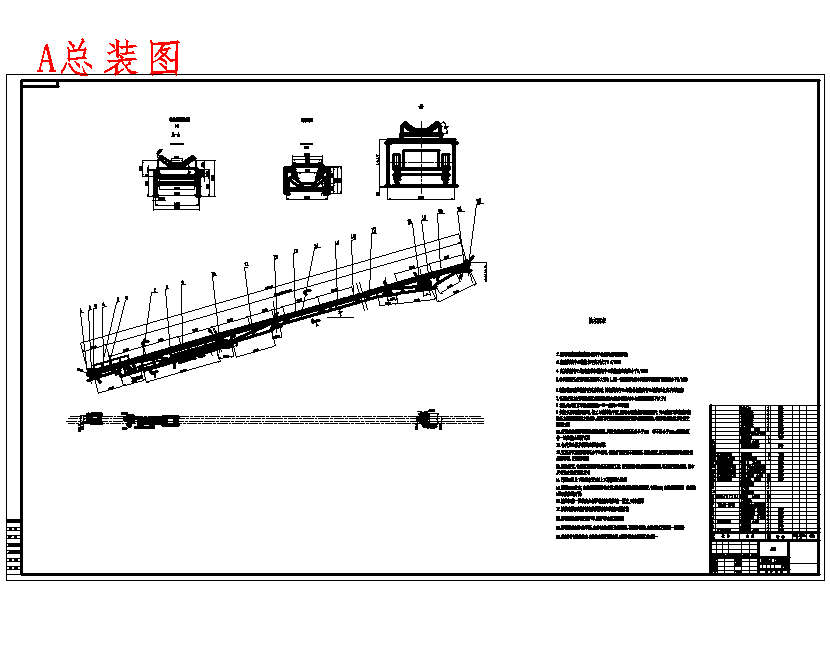

1. A总装图.dwg

484 KB

2. A总装图.png

14.7 KB

3. X50简介-带式输送机驱动装置设计含8张CAD图.pdf

902 KB

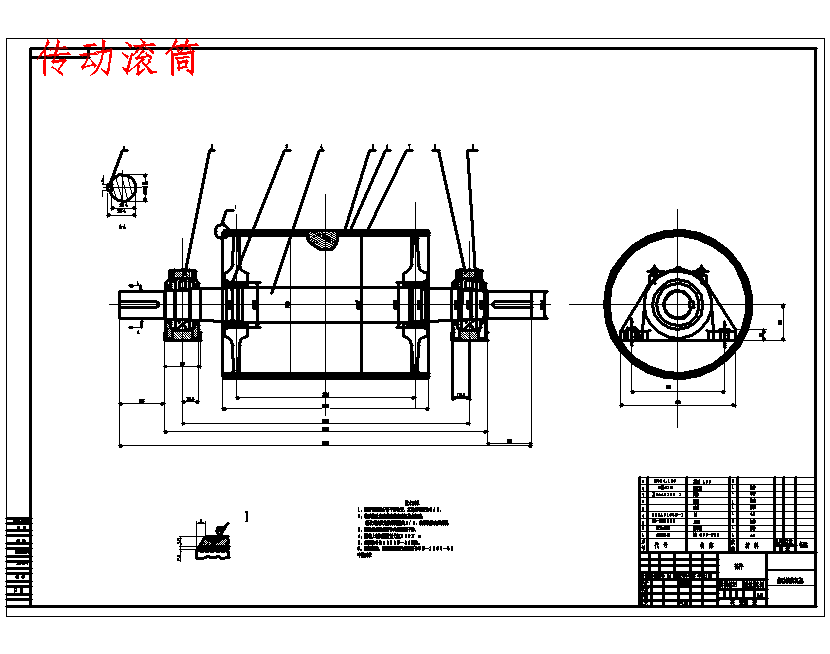

4. 传动滚筒.dwg

138 KB

5. 传动滚筒.png

14.8 KB

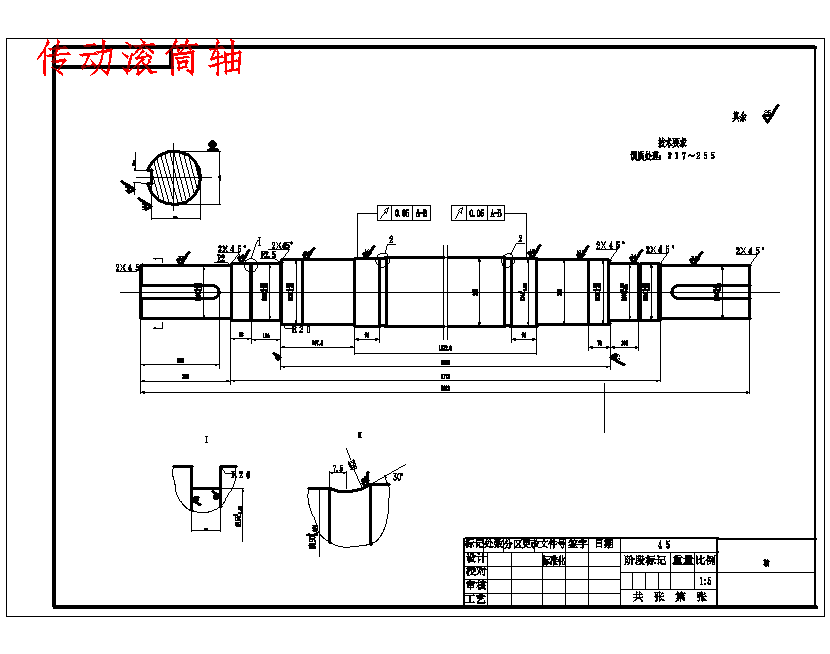

6. 传动滚筒轴.dwg

84.4 KB

7. 传动滚筒轴.png

12.7 KB

8. 字数.JPG

62.8 KB

9. 字数.JPG

62.8 KB

10. 带式输送机驱动装置设计任务书.doc

35.5 KB

11. 带式输送机驱动装置设计说明书.doc

1.14 MB

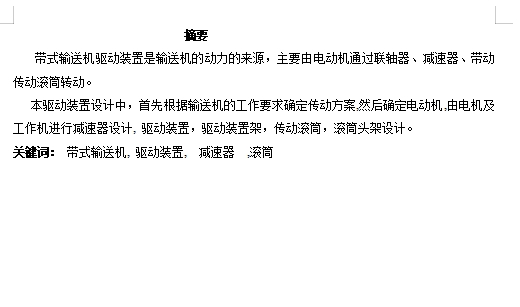

12. 摘要.JPG

48.8 KB

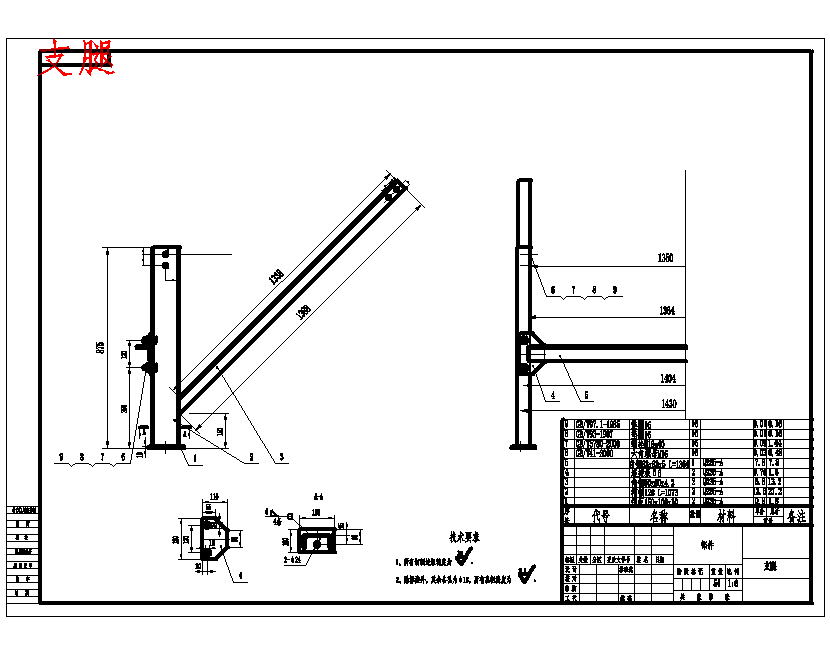

13. 支腿.dwg

86.4 KB

14. 支腿.png

14.5 KB

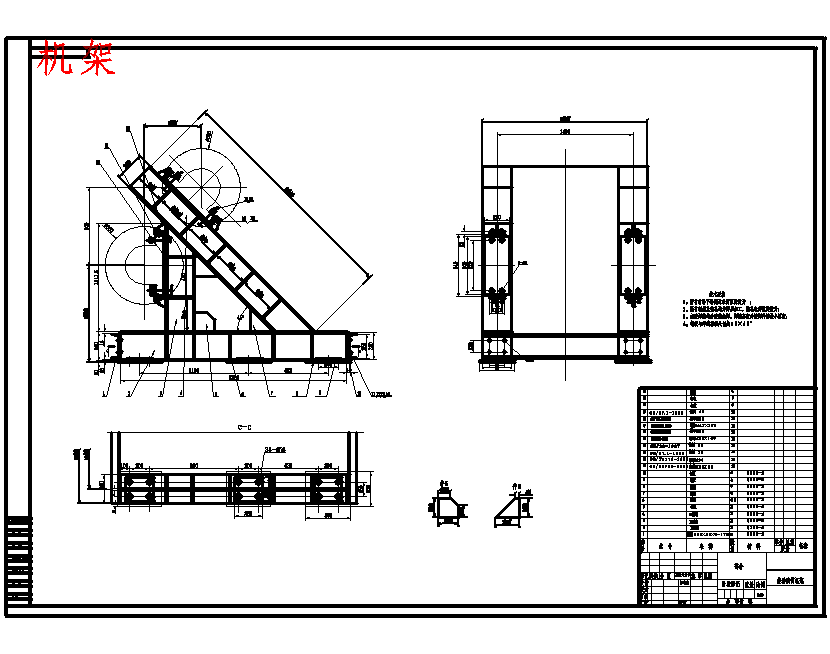

15. 机架.dwg

107 KB

16. 机架.png

17 KB

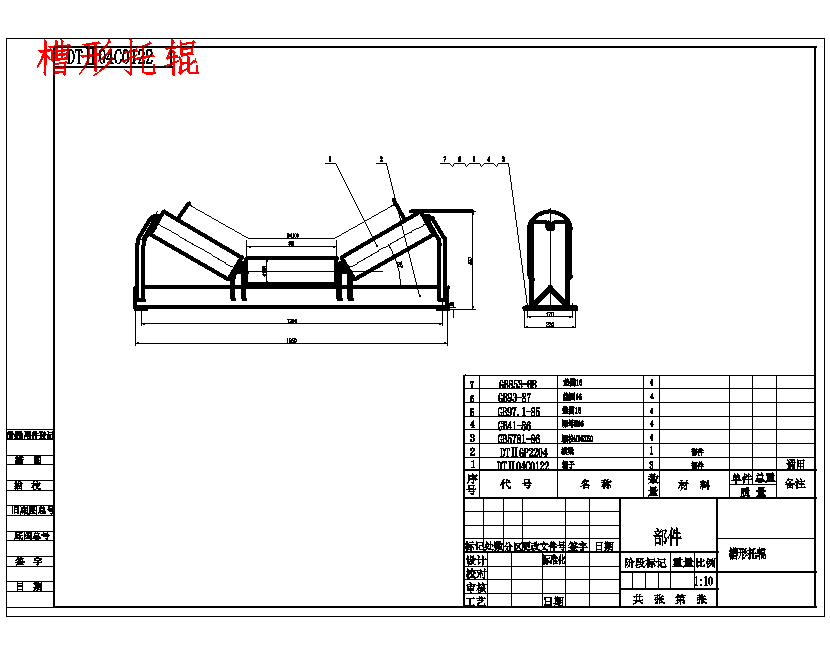

17. 槽形托辊.dwg

69 KB

18. 槽形托辊.png

13.8 KB

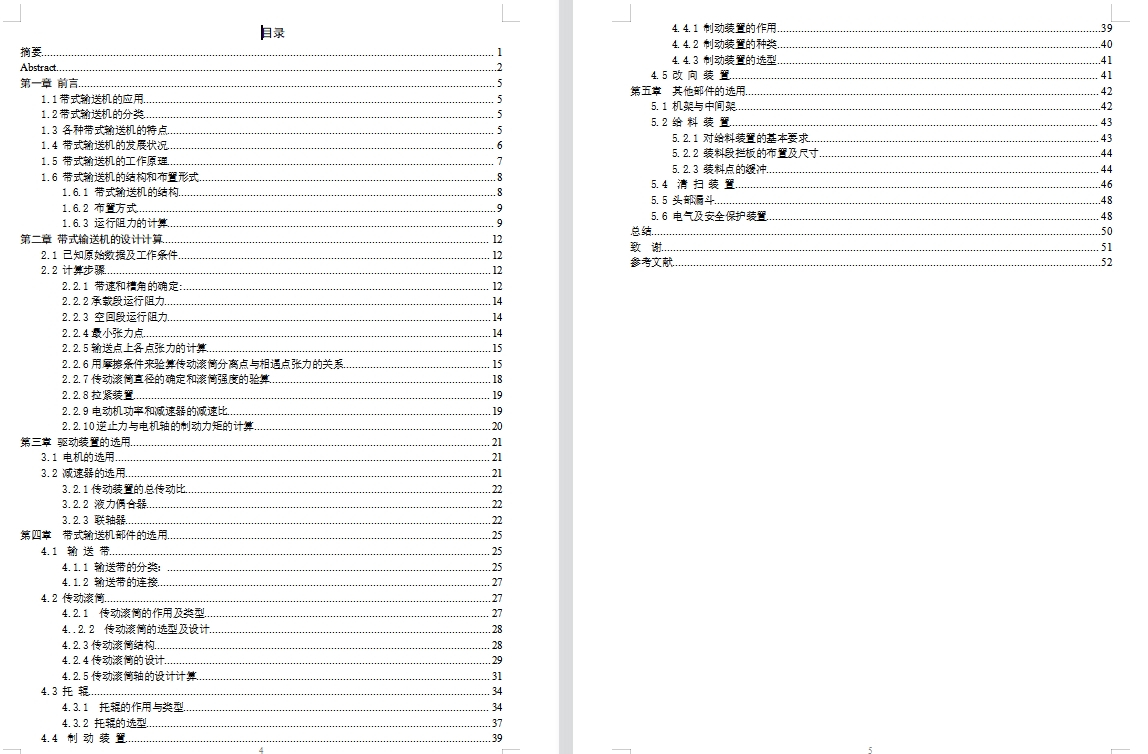

19. 目录.JPG

509 KB

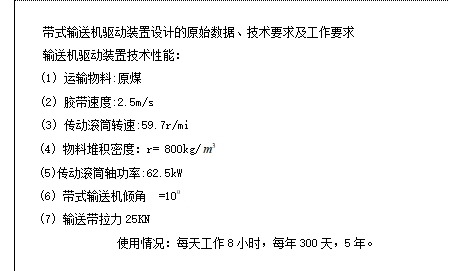

20. 设计参数.jpg

56.2 KB

21. 设计所包含文件.jpg

110 KB

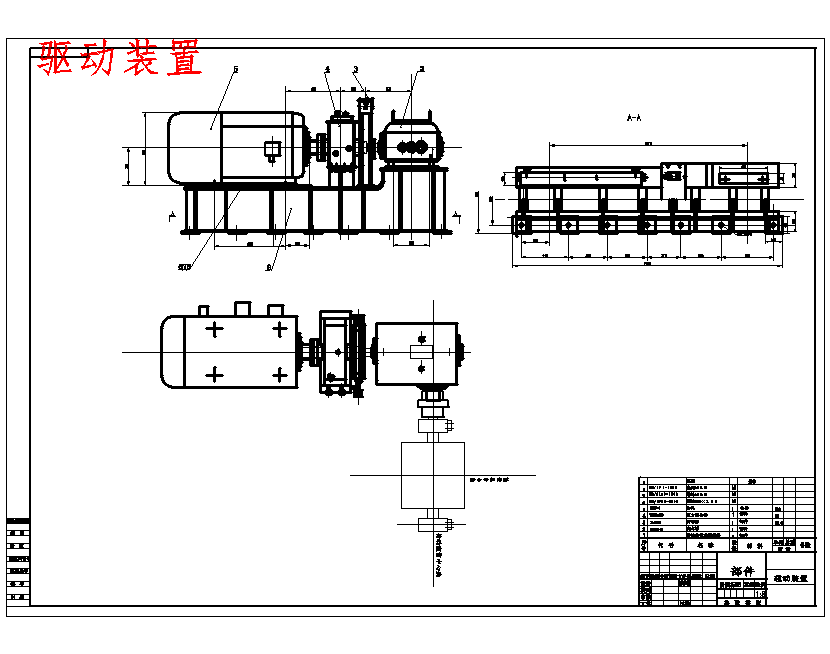

22. 驱动装置.dwg

104 KB

23. 驱动装置.png

12.8 KB

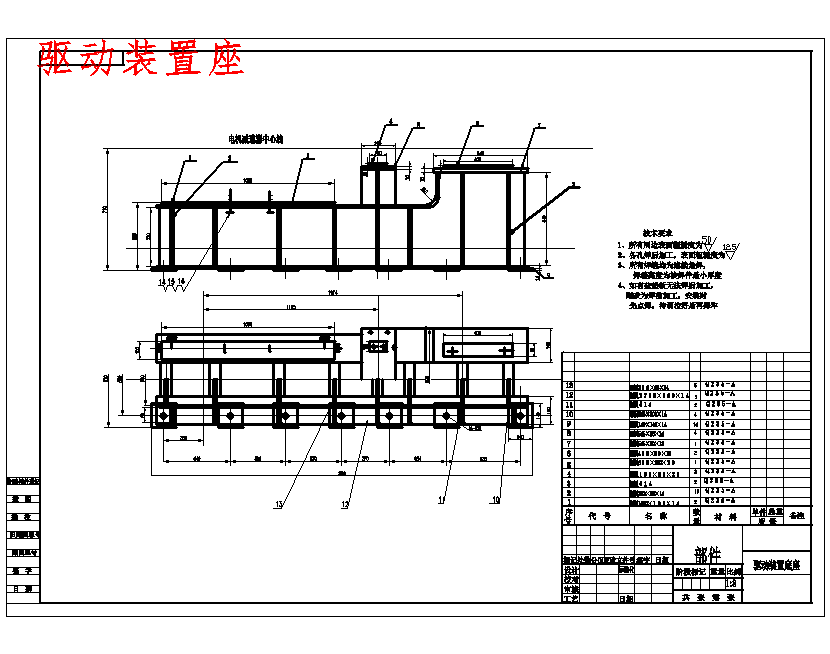

24. 驱动装置座.dwg

102 KB

25. 驱动装置座.png

17.1 KB
