建筑设施 / 建筑房屋 / 楼房用微型吊车的设计10张CAD图

楼房用微型吊车的设计10张CAD图AutoCAD图档

图档名称为：楼房用微型吊车的设计10张CAD图，属于建筑设施，建筑房屋分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10394782

模型大小：3.16M

软件版本： AutoCAD 2004

模型格式：pdf,dwg

是否可编辑：可修改，包括参数

上传时间：2026-03-23

图纸介绍：

下载模型

沽晚霞

+ 关注

作品: 0

粉丝: 0

文件列表

1. X50简介-楼房用微型吊车的设计10张CAD图.pdf

307 KB

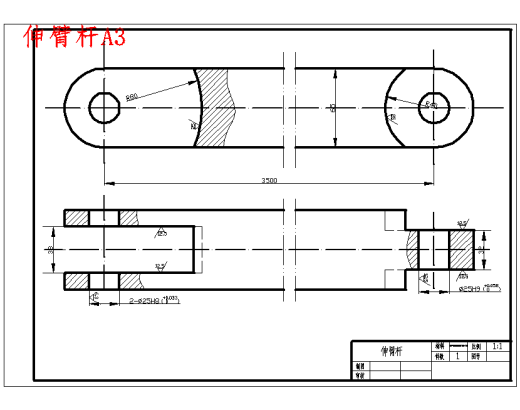

2. 伸臂杆A3.dwg

59.2 KB

3. 伸臂杆A3.png

11.4 KB

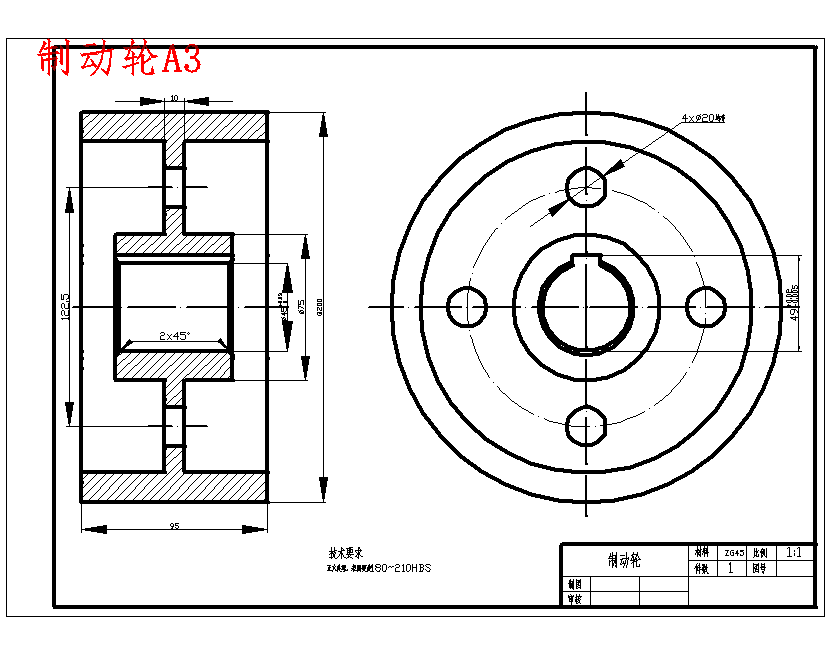

4. 制动轮A3.dwg

68.3 KB

5. 制动轮A3.png

16.2 KB

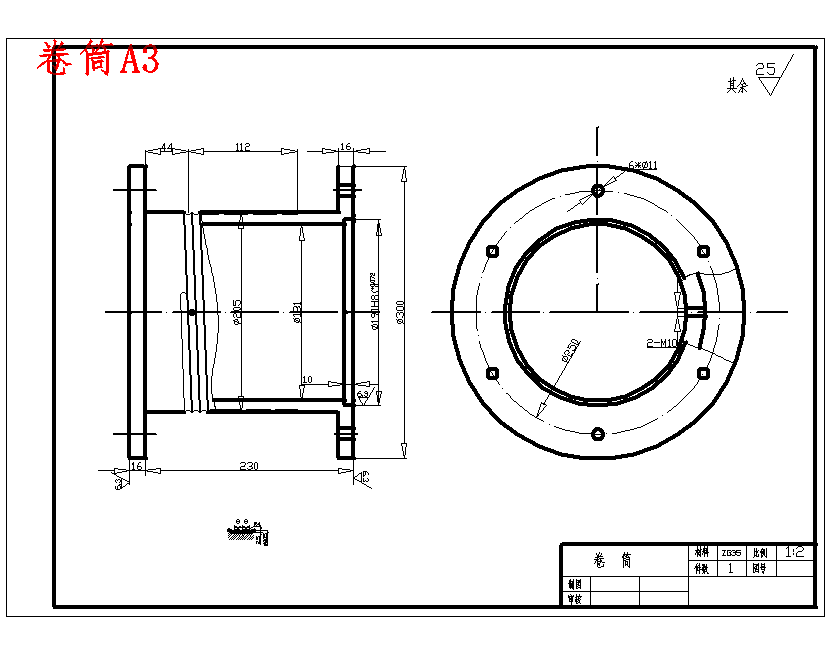

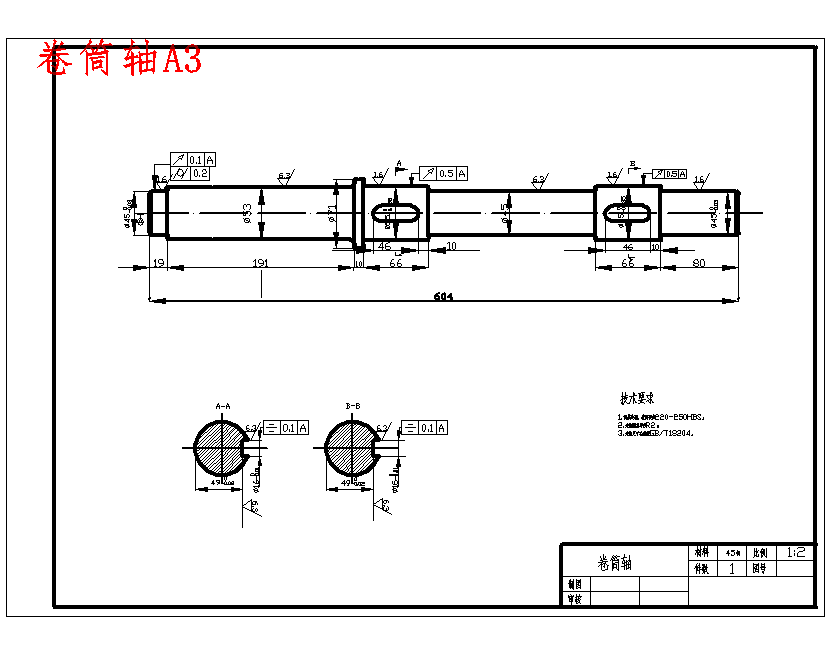

6. 卷筒A3.dwg

69.4 KB

7. 卷筒A3.png

13.2 KB

8. 卷筒轴A3.dwg

69 KB

9. 卷筒轴A3.png

12 KB

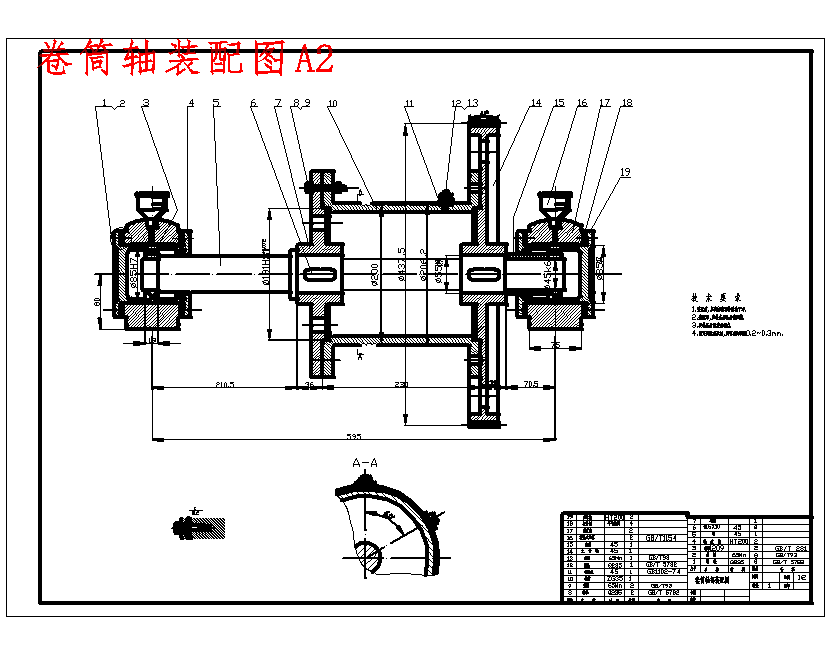

10. 卷筒轴装配图A2.dwg

134 KB

11. 卷筒轴装配图A2.png

20 KB

12. 外文翻译.docx

208 KB

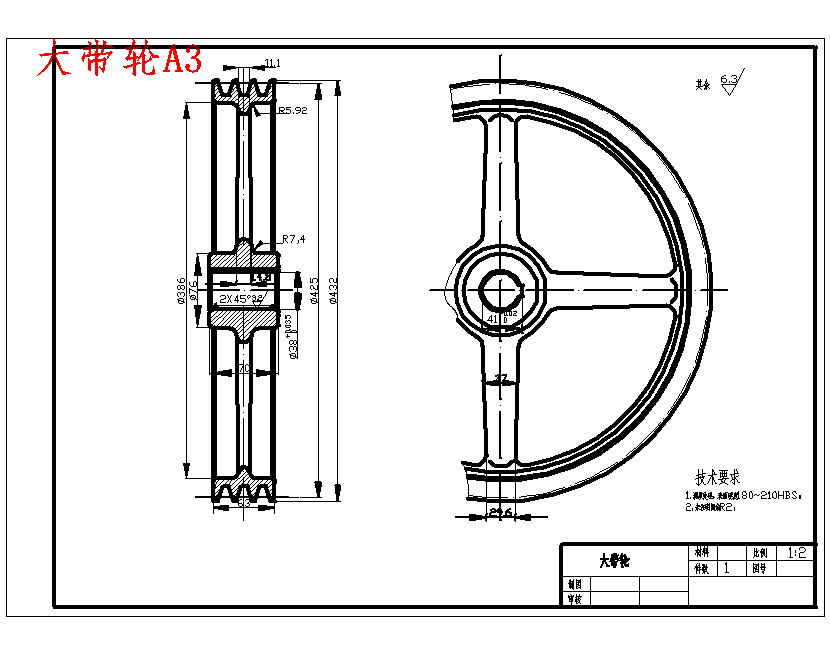

13. 大带轮A3.dwg

74.1 KB

14. 大带轮A3.png

15.2 KB

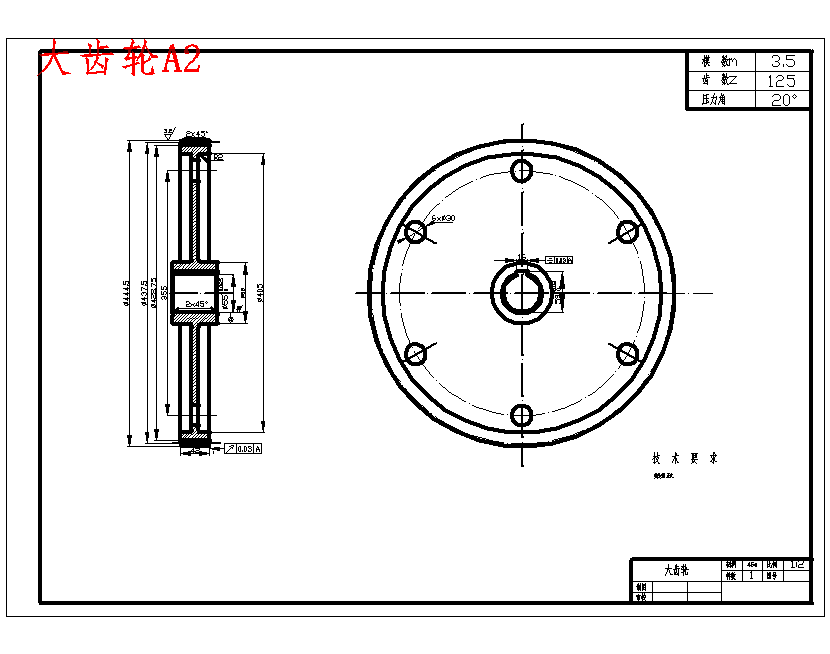

15. 大齿轮A2.dwg

61.6 KB

16. 大齿轮A2.png

13.6 KB

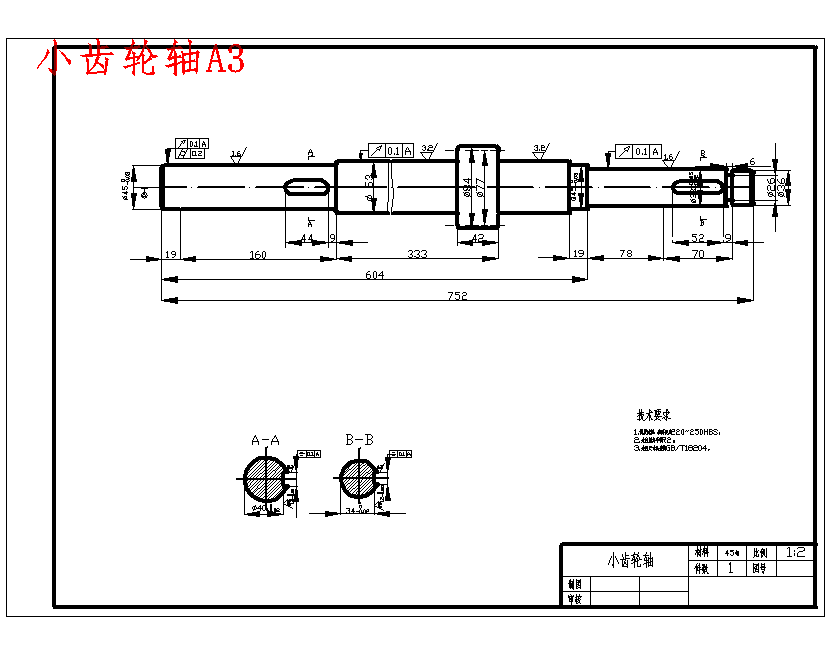

17. 小齿轮轴A3.dwg

69.1 KB

18. 小齿轮轴A3.png

11.9 KB

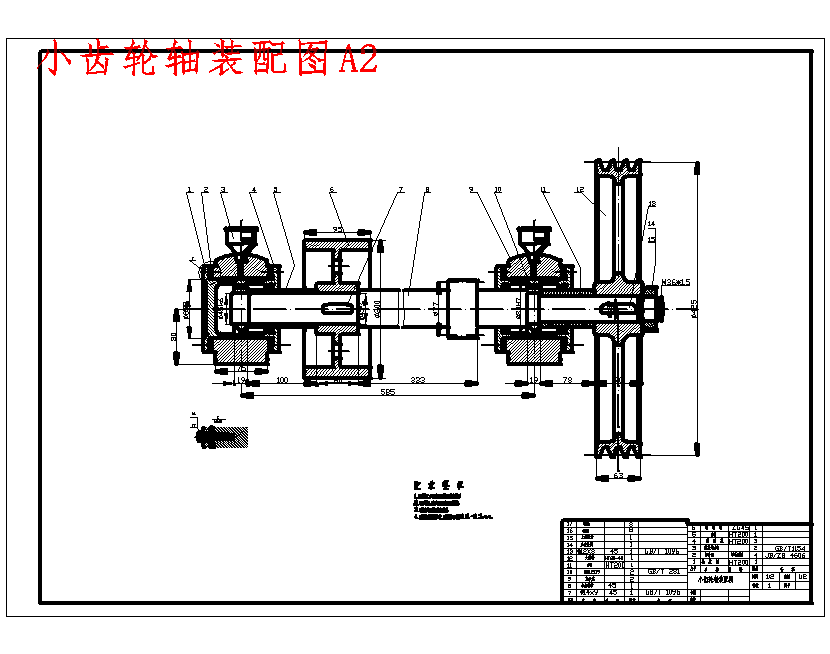

19. 小齿轮轴装配图A2.dwg

117 KB

20. 小齿轮轴装配图A2.png

16.3 KB

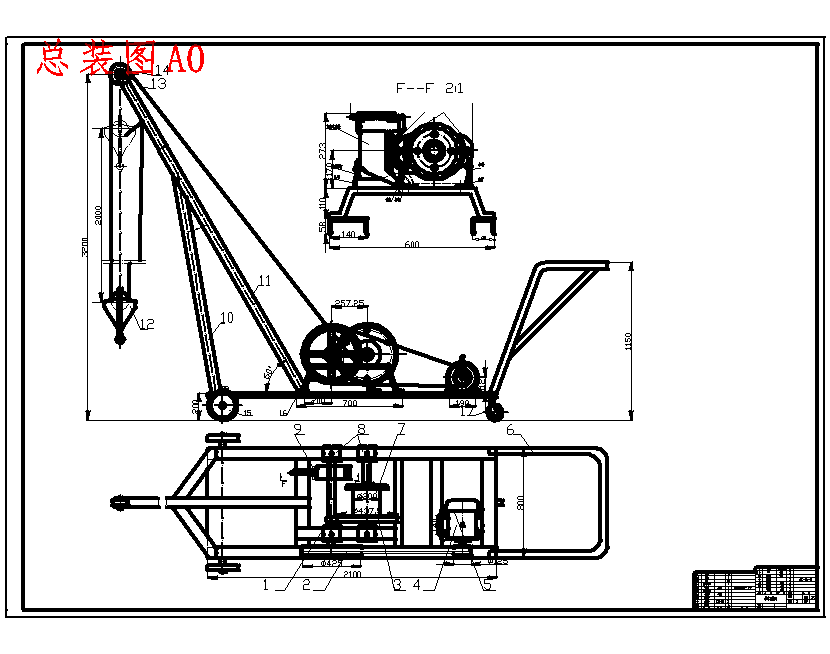

21. 总装图A0.dwg

146 KB

22. 总装图A0.png

18.2 KB

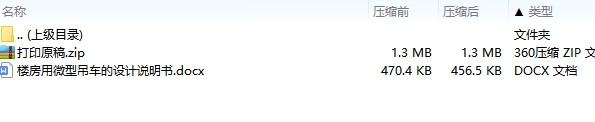

23. 所包含文档明细.jpg

33.1 KB

24. 打印原稿.pdf

1.54 MB

25. 楼房用微型吊车的设计说明书.docx

470 KB

26. 楼房用微型吊车设计任务书.docx

18.4 KB

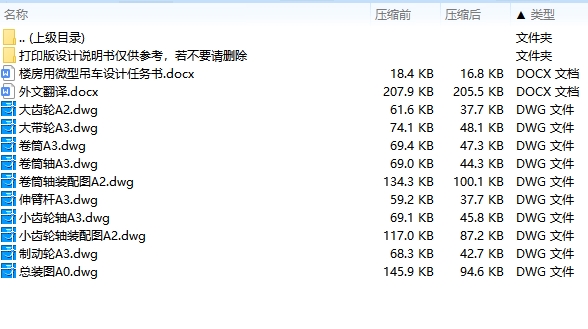

27. 设计所包含文件.jpg

132 KB
