机械设备 / 智能装置 / 板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】AutoCAD,SolidWorks,step 3D模型

3D模型名称为：板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】，属于机械设备，智能装置分类，软件为AutoCAD,SolidWorks,step, 三维模型格式为dwg,sldprt,step,sldasm，可在线预览，可编辑，可供设计参考

平面图

3D视图

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】主视图

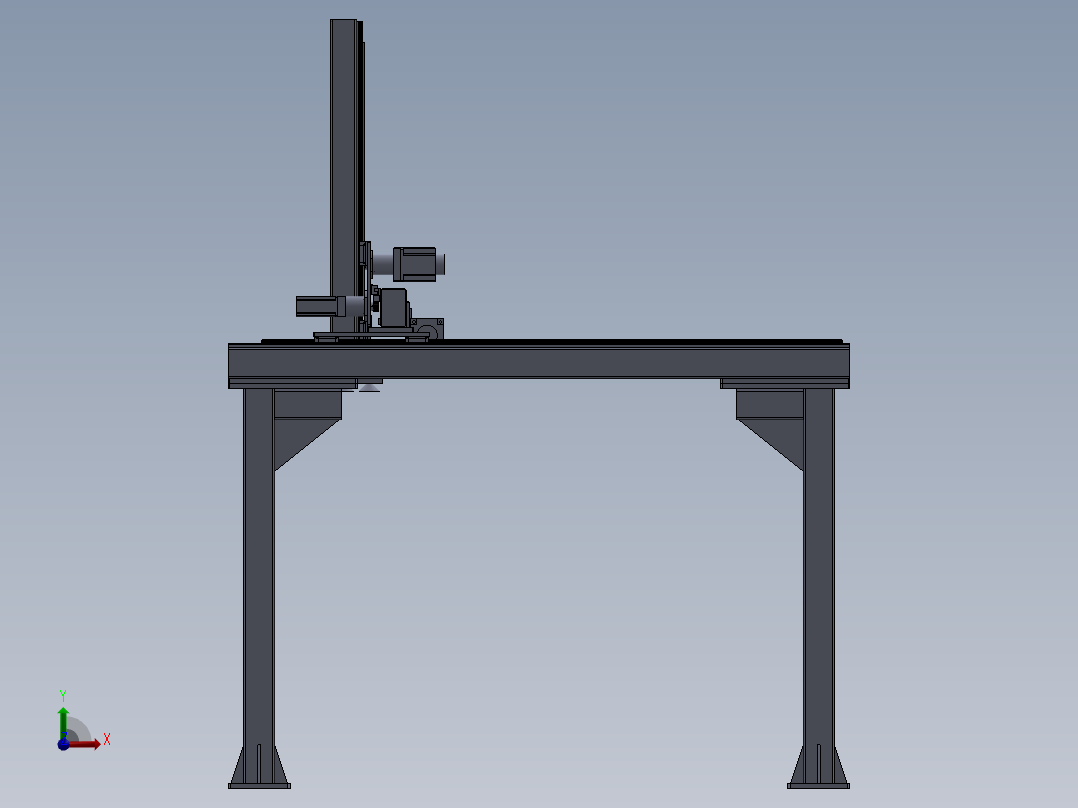

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】前视图

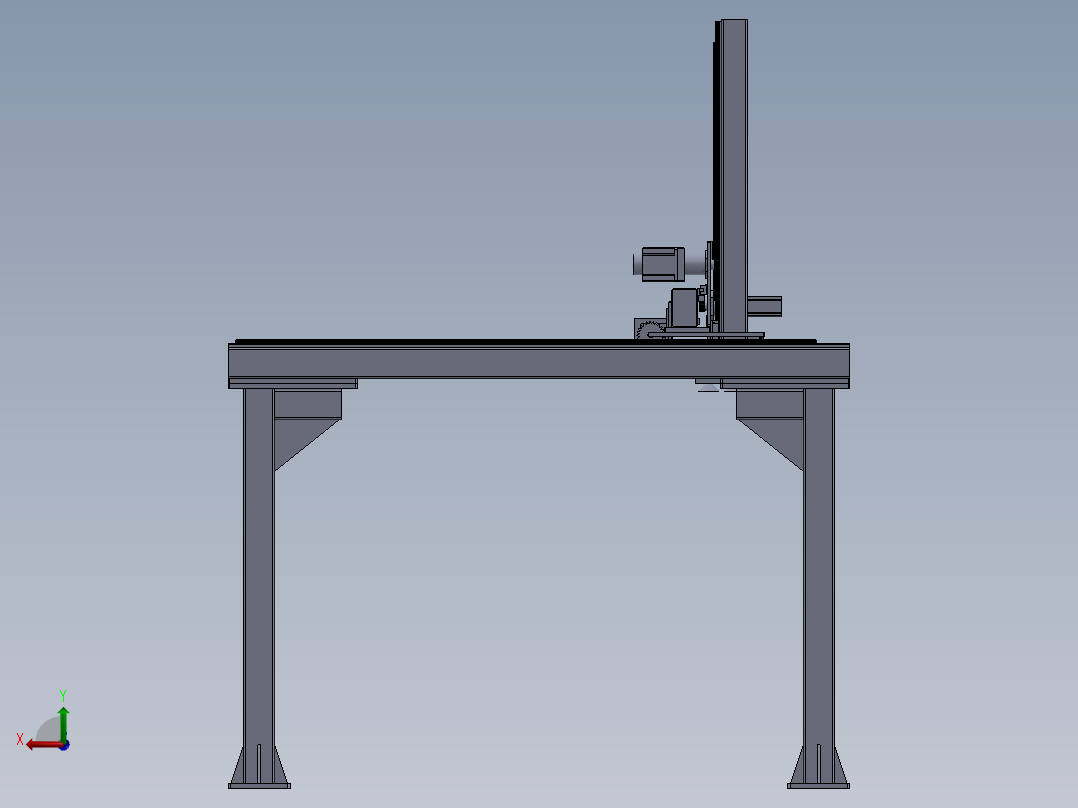

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】后视图

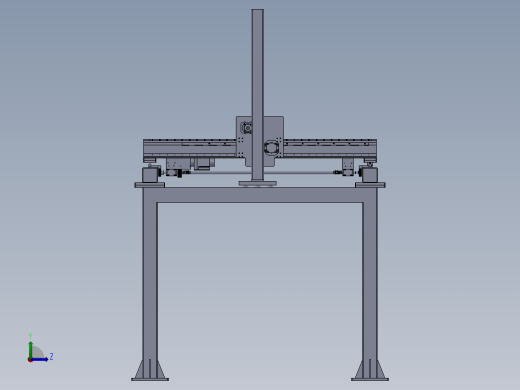

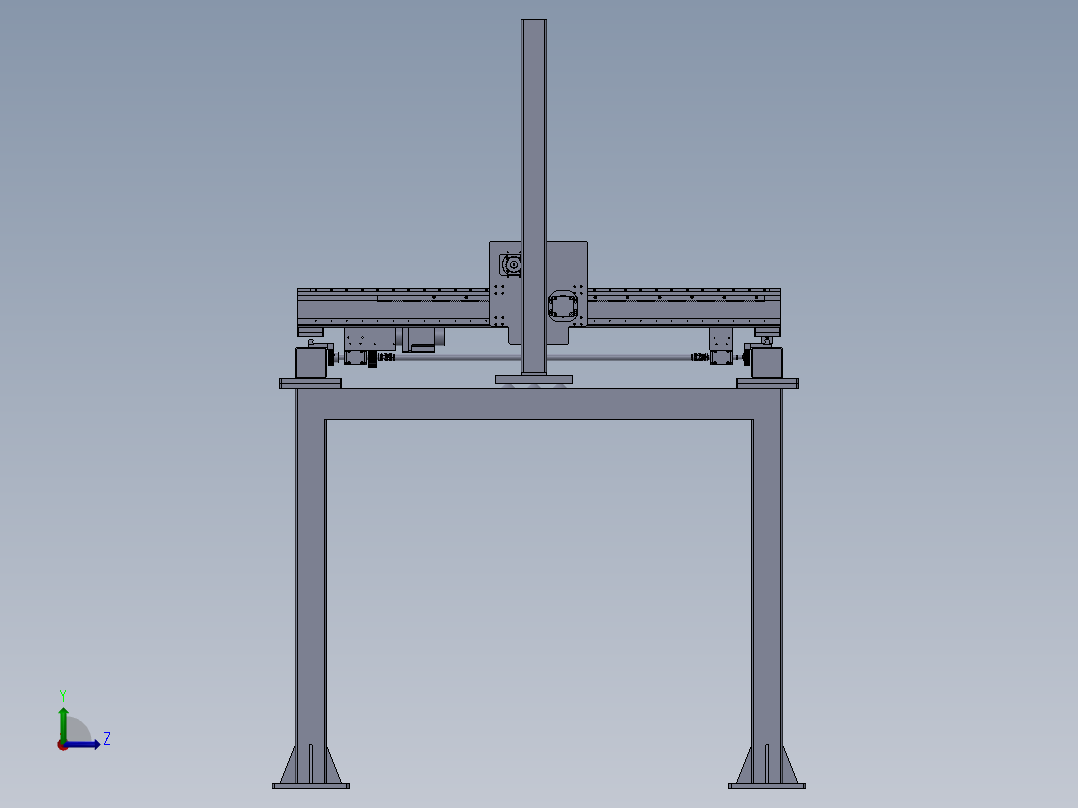

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】左视图

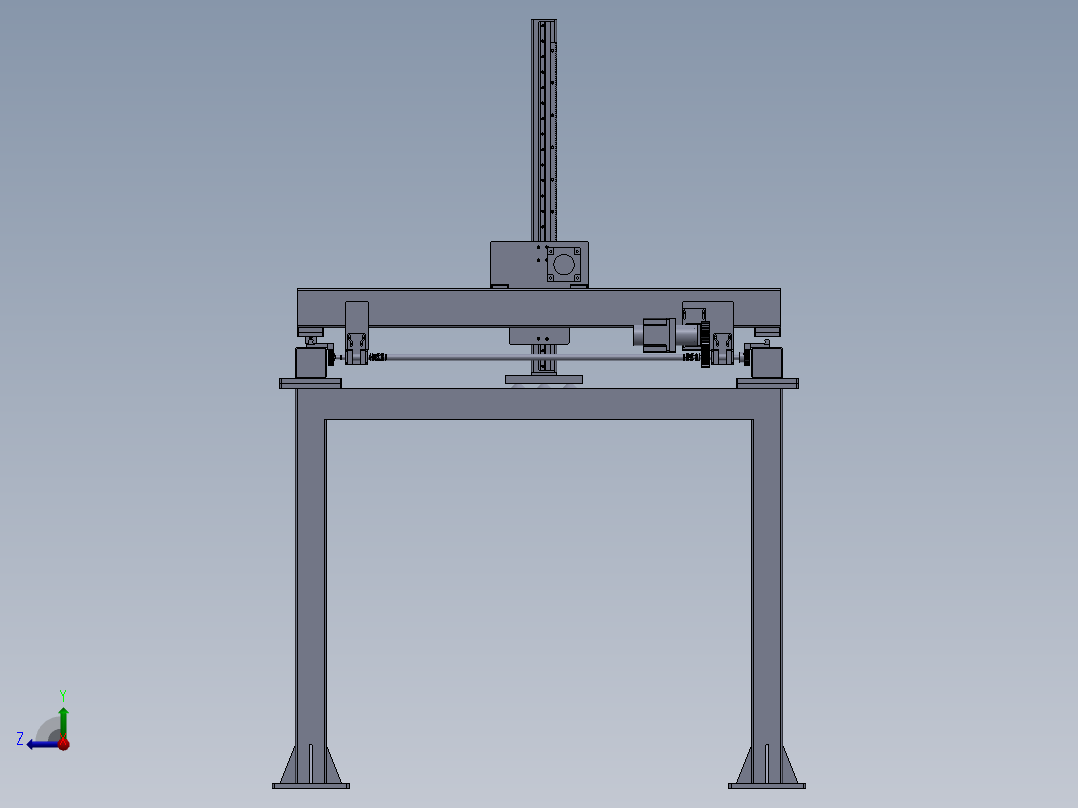

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】右视图

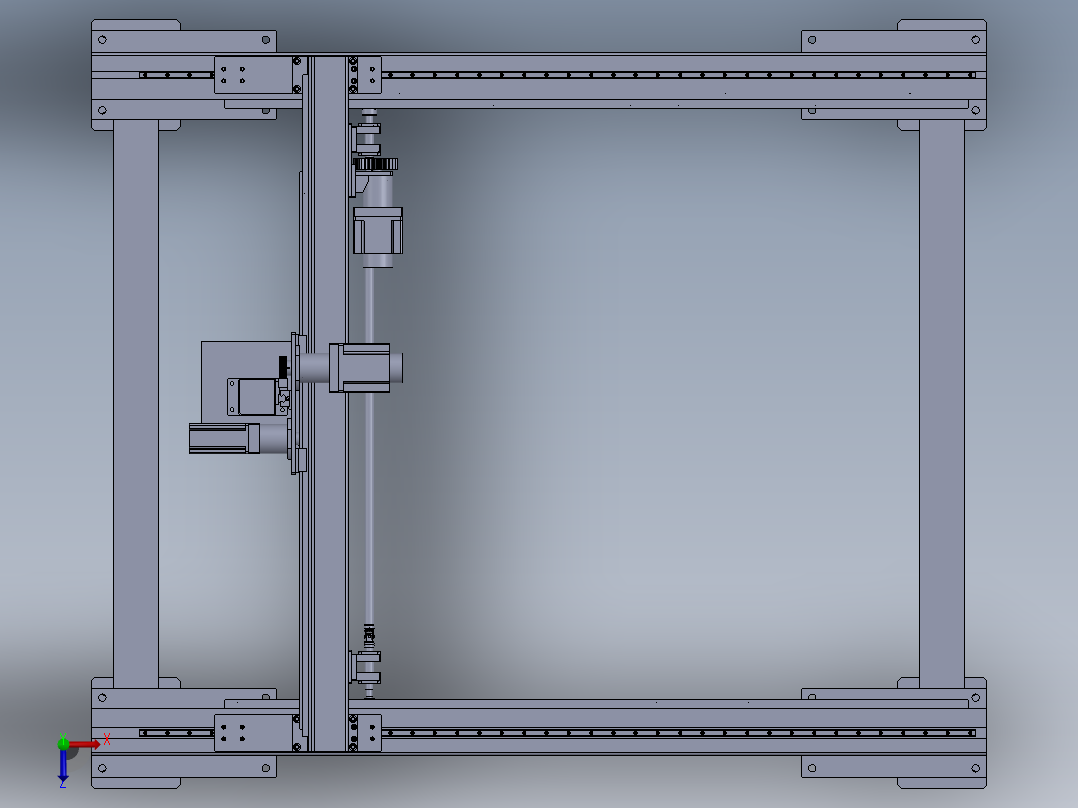

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】俯视图

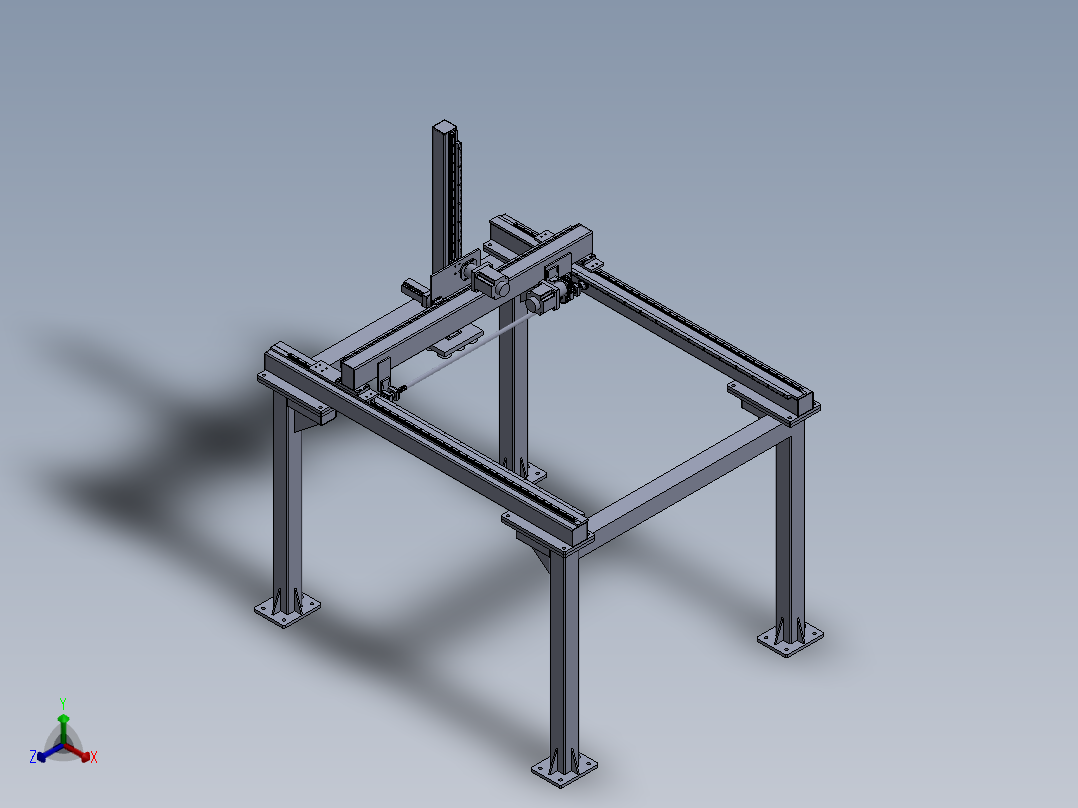

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】正等轴测图

板材吸盘式机械手设计【龙门机械手】【三维SW模型】【含11张CAD图纸和文档资料】

加入收藏

模型参数

模型ID：10390899

模型大小：19.4M

软件版本： AutoCAD 2019,SolidWorks,step

模型格式：dwg,sldprt,step,sldasm

是否可编辑：可修改，包括参数

上传时间：2026-03-19

图纸介绍：

下载模型

北城谣

+ 关注

作品: 0

粉丝: 0

文件列表

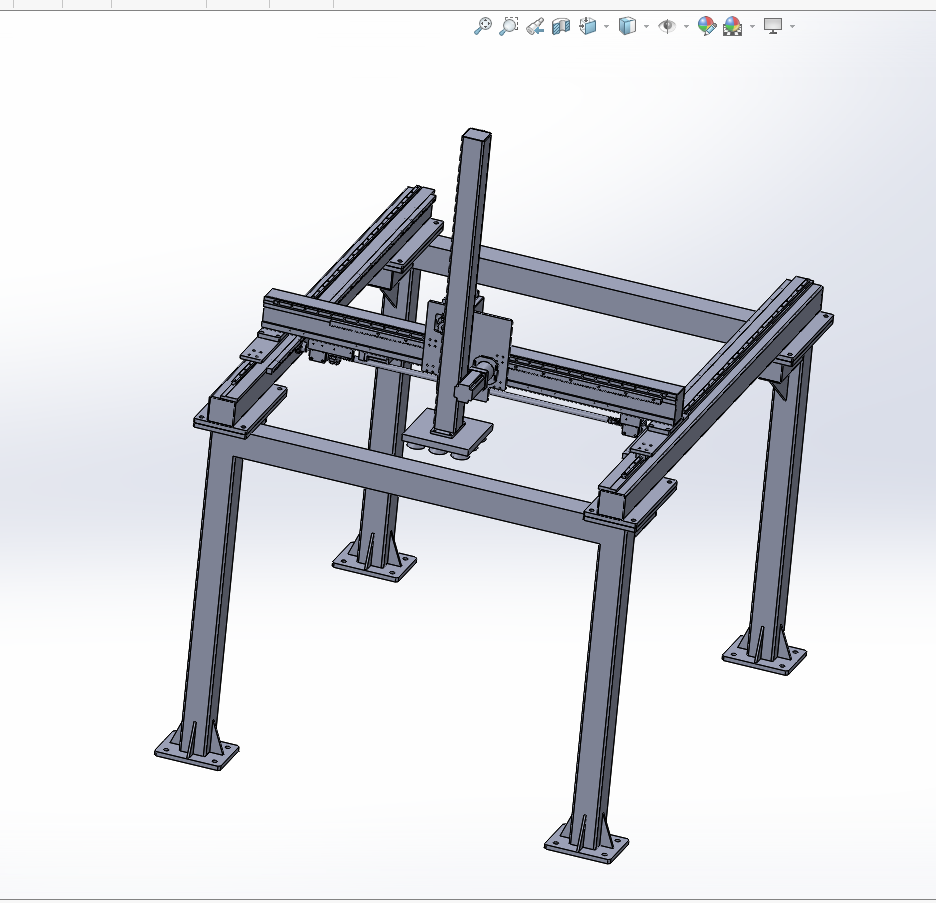

1. 0三维预览图 (1).png

310 KB

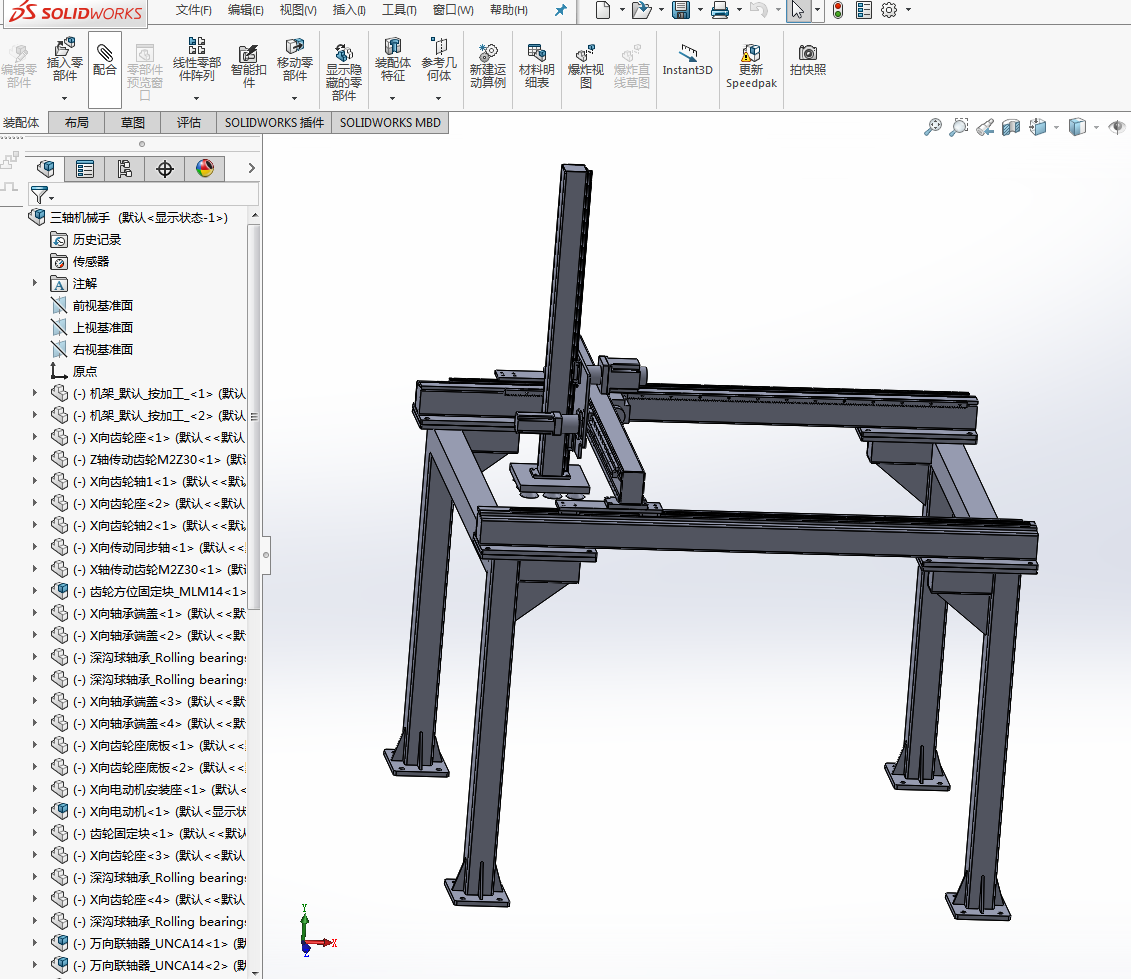

2. 0三维预览图 (2).png

243 KB

3. 0三维预览图 (3).png

197 KB

4. 1-A0-总装配图.dwg

534 KB

5. 14hub1.sldprt

87.5 KB

6. A0-X轴运动组装配图.dwg

401 KB

7. A0-YZ轴运动组装配图.dwg

294 KB

8. A0-吸盘.dwg

173 KB

9. A0-机架(正式).dwg

171 KB

10. A1-X轴向主动轮.dwg

99.8 KB

11. A1-X轴向从动轮.dwg

99.8 KB

12. A1-Y轴向传动齿轮.dwg

103 KB

13. A2-X导轨.dwg

138 KB

14. A2-X轴向齿条.dwg

105 KB

15. A2-Z轴向传动齿轮.dwg

101 KB

16. B_UNCA14.sldprt

27.4 KB

17. L_UNCA14.sldprt

43.5 KB

18. MDZX-01-01机架.STEP

459 KB

19. MLM14body.sldprt

35.9 KB

20. PL80-Z轴.sldprt

32.9 KB

21. PL80.sldprt

32.3 KB

22. SGMAV-08A3A21.sldprt

41.8 KB

23. SGMGV-09ADA61.sldprt

38.6 KB

24. SGMGV-09ADA6C.sldprt

38.5 KB

25. X向与电机相连的主动轮.sldprt

150 KB

26. X向从动轮.sldprt

126 KB

27. X向传动同步轴.sldprt

30.7 KB

28. X向电动机.sldasm

21.2 KB

29. X向电动机安装座.sldprt

45.9 KB

30. X向轴承端盖.sldprt

29 KB

31. X向齿轮座.sldprt

35.6 KB

32. X向齿轮座底板.sldprt

35 KB

33. X向齿轮轴1.sldprt

36.2 KB

34. X向齿轮轴2.sldprt

30.6 KB

35. X横梁1_默认_按加工_.sldprt

86.3 KB

36. X轴传动齿轮M2Z30.sldprt

91.5 KB

37. X轴向导轨滑板_默认_按加工_.sldprt

33.5 KB

38. X轴导轨.sldprt

66 KB

39. X轴横梁2_默认_按加工_.sldprt

85.2 KB

40. X轴齿条.sldprt

286 KB

41. X齿轮组装.STEP

9.44 MB

42. YZ轴工件安装固定板.sldprt

87.1 KB

43. YZ轴运动组.STEP

8.68 MB

44. Y轴传动齿轮M2Z20.sldprt

60.8 KB

45. Y轴导轨滑块.sldprt

28.2 KB

46. Y轴横梁_默认_按加工_.sldprt

103 KB

47. Y轴滑轨.sldprt

42.7 KB

48. Y轴电动机.sldasm

21.8 KB

49. Y轴齿条.sldprt

285 KB

50. Z向导轨滑块.sldprt

131 KB

51. Z轴传动齿轮M2Z30.sldprt

96.6 KB

52. Z轴导轨.sldprt

57.1 KB

53. Z轴电动机.sldasm

21.6 KB

54. Z轴电动机安装座.sldprt

39.2 KB

55. Z轴立柱_默认_按加工_.sldprt

60.2 KB

56. Z轴齿条.sldprt

196 KB

57. 万向联轴器_UNCA14.sldasm

21.5 KB

58. 三维1.png

310 KB

59. 三维2.png

243 KB

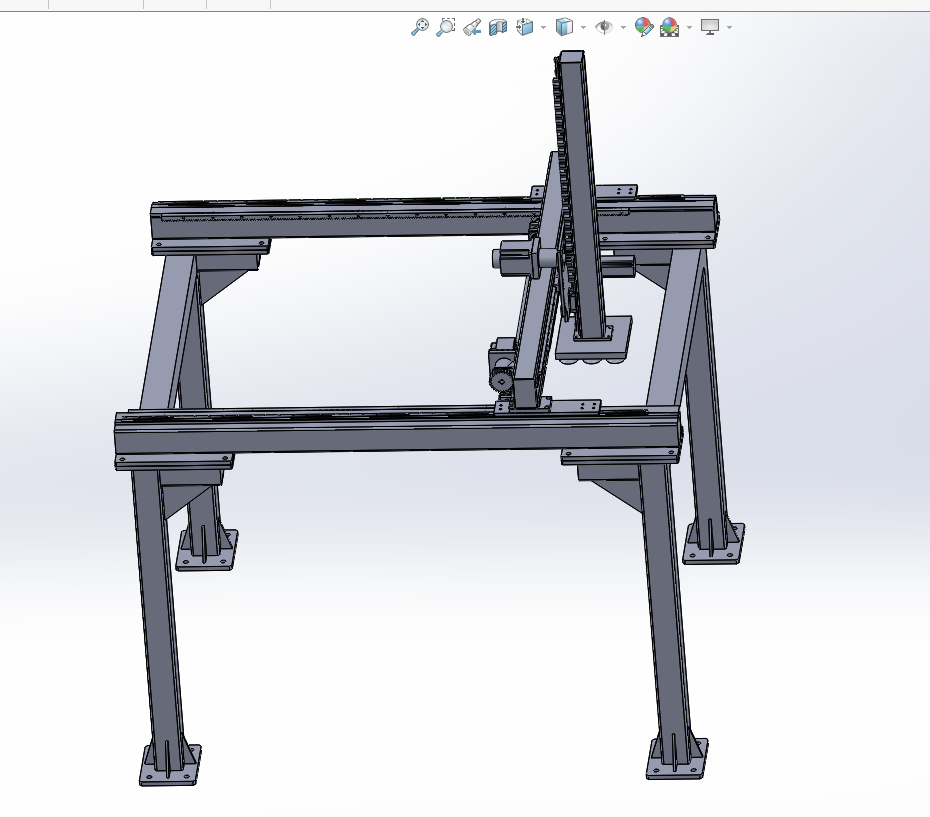

60. 三维3.png

197 KB

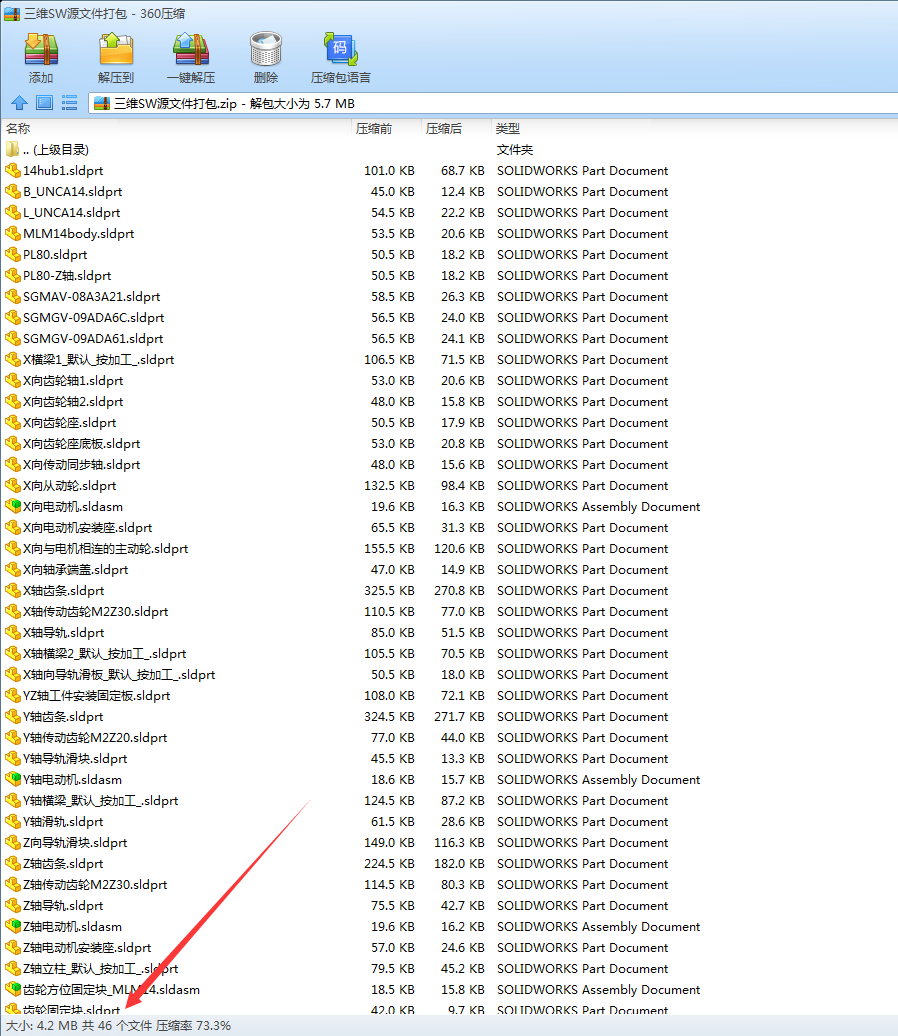

61. 三维子文件.png

181 KB

62. 三轴机械手.SLDASM

2.4 MB

63. 三轴机械手.STEP

18.1 MB

64. 任务书.doc

3.17 MB

65. 吸盘.sldprt

32.6 KB

66. 外文翻译-可迅速布置的机械手系统.docx

31.3 KB

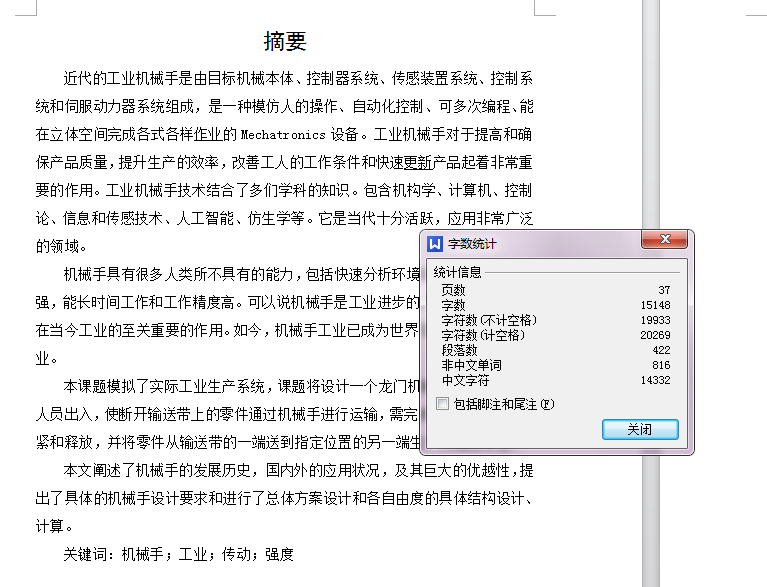

67. 字数统计.png

57.4 KB

68. 机架_默认_按加工_.sldprt

102 KB

69. 机械手设计说明书.doc

1.75 MB

70. 深沟球轴承_Rolling bearings 6204 GB 276-94.sldprt

80.9 KB

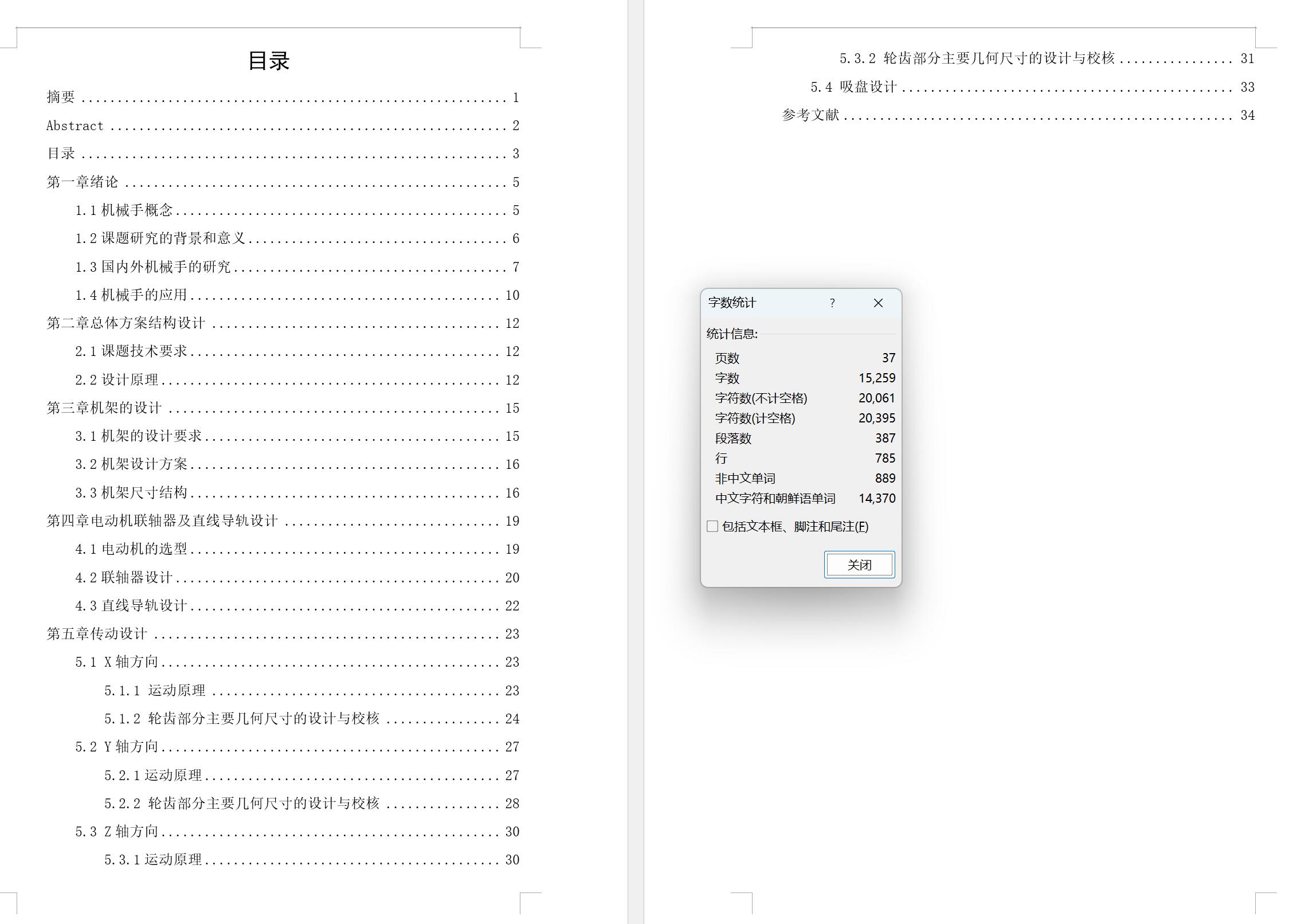

71. 说明书.jpg

186 KB

72. 齿轮固定块.sldprt

23.9 KB

73. 齿轮方位固定块_MLM14.sldasm

21.7 KB
