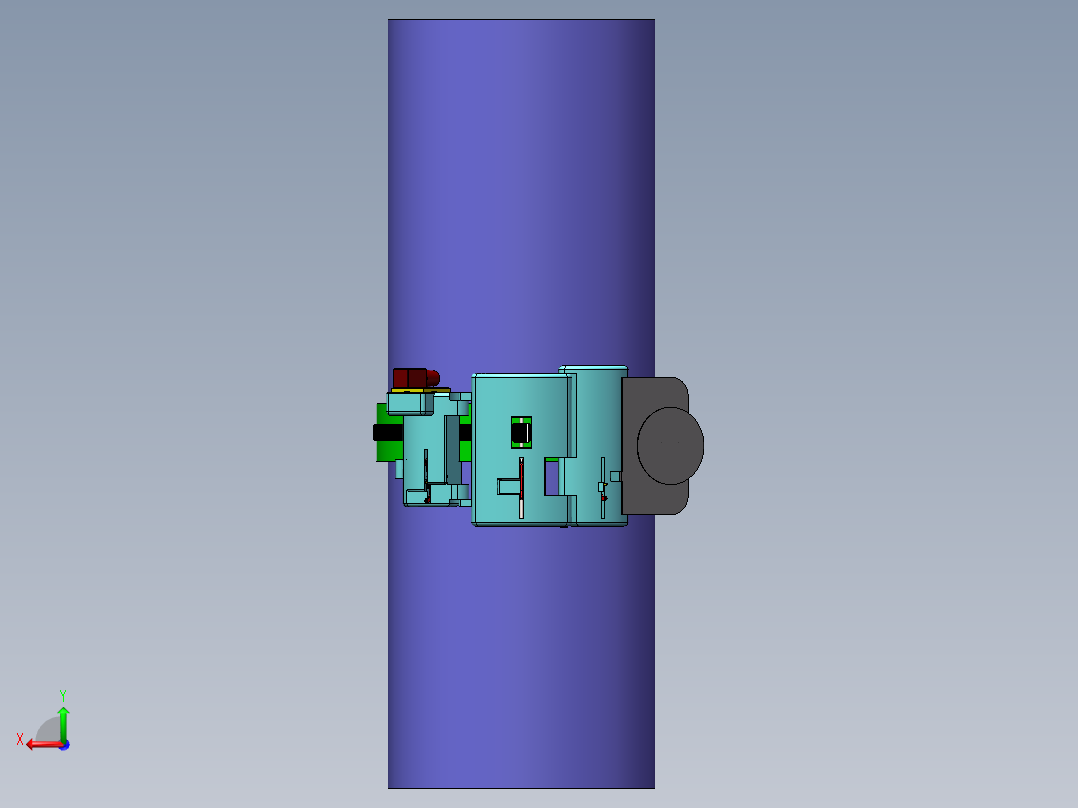

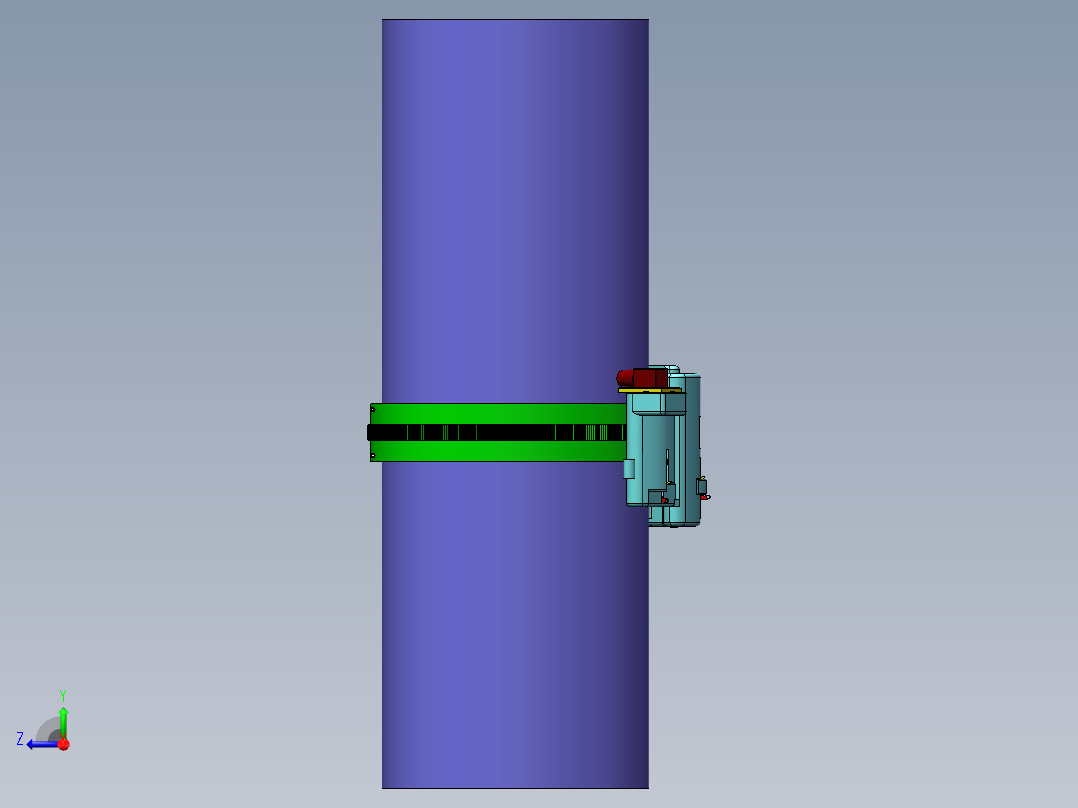

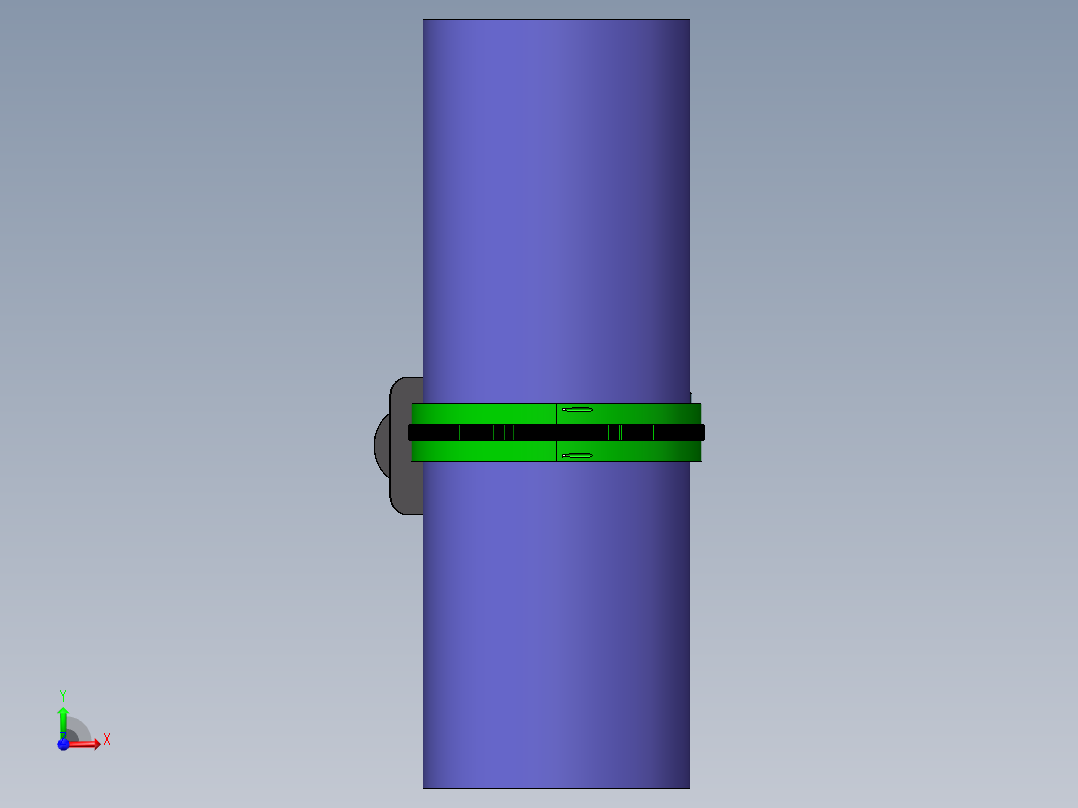

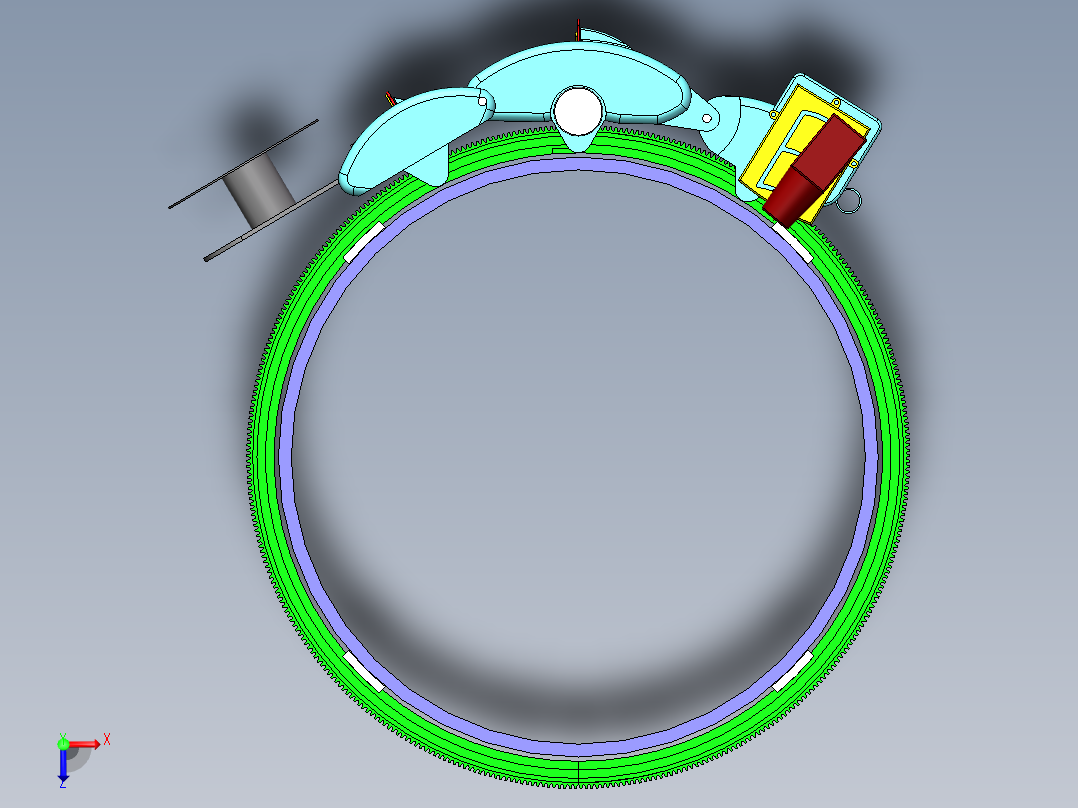

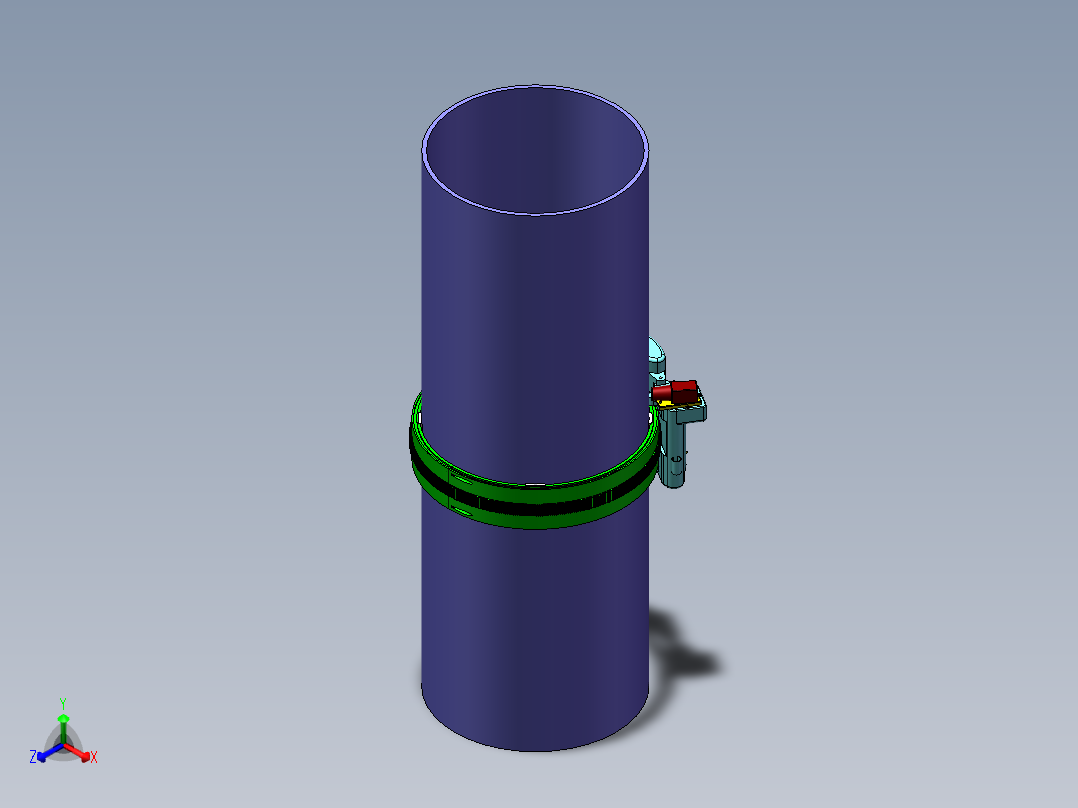

管道自动焊接小车机械系统设计（二维CAD图纸+三维SW模型+说明）AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：管道自动焊接小车机械系统设计（二维CAD图纸+三维SW模型+说明），属于交通运输，车辆工程分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10389776
模型大小：10.01M
软件版本： AutoCAD 2019,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-03-16
图纸介绍：
下载模型
文件列表
1. 1号车.SLDPRT
289 KB
2. 1号轴.sldprt
26.1 KB
3. 1号连杆.SLDPRT
75.5 KB
4. 2号车.SLDPRT
410 KB
5. 2号轴.sldprt
60.5 KB
6. 3号轴.sldprt
28.2 KB
7. 三号车.SLDPRT
226 KB

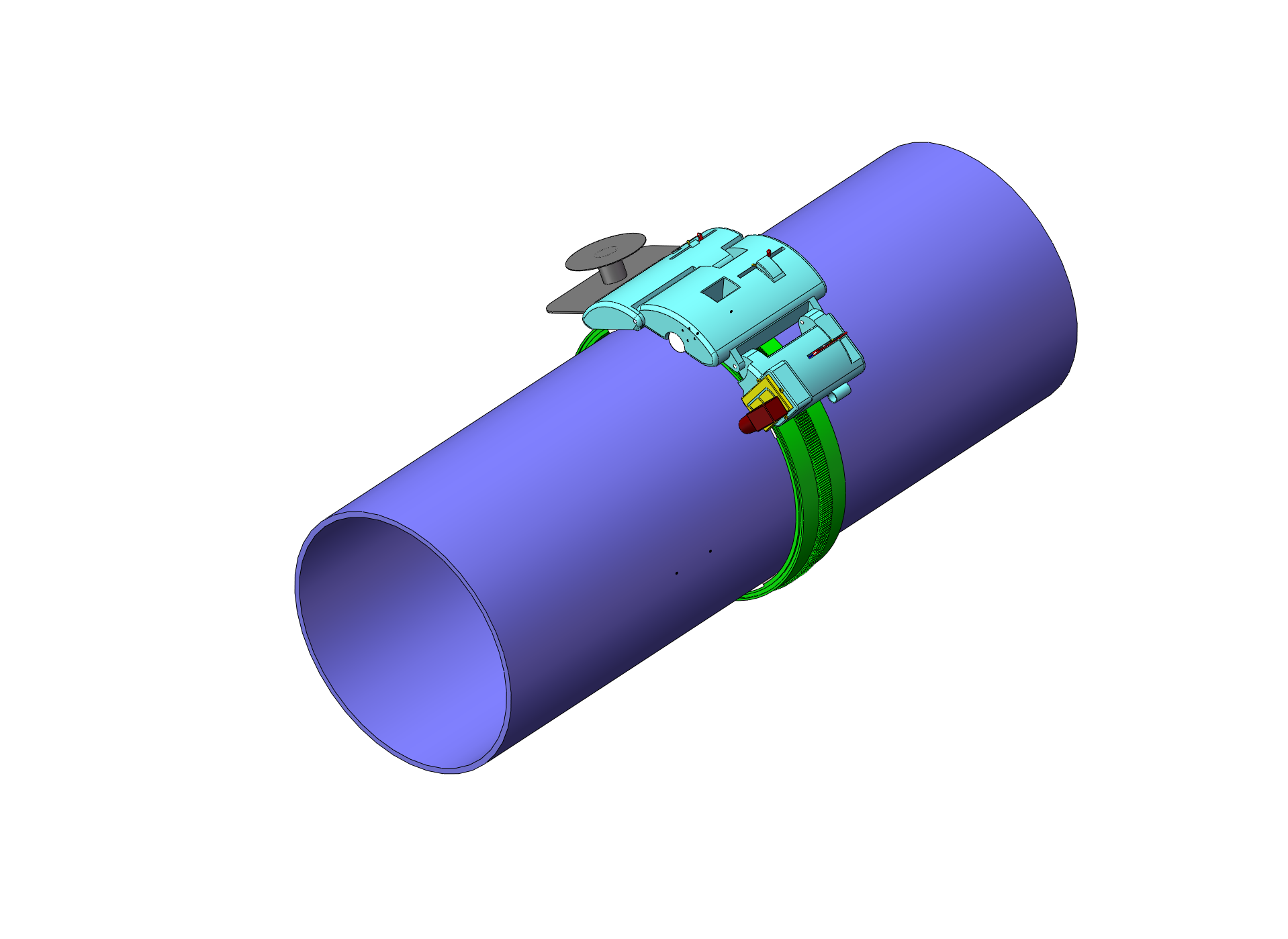

8. 三维1.jpg
382 KB
9. 三维2.jpg
636 KB

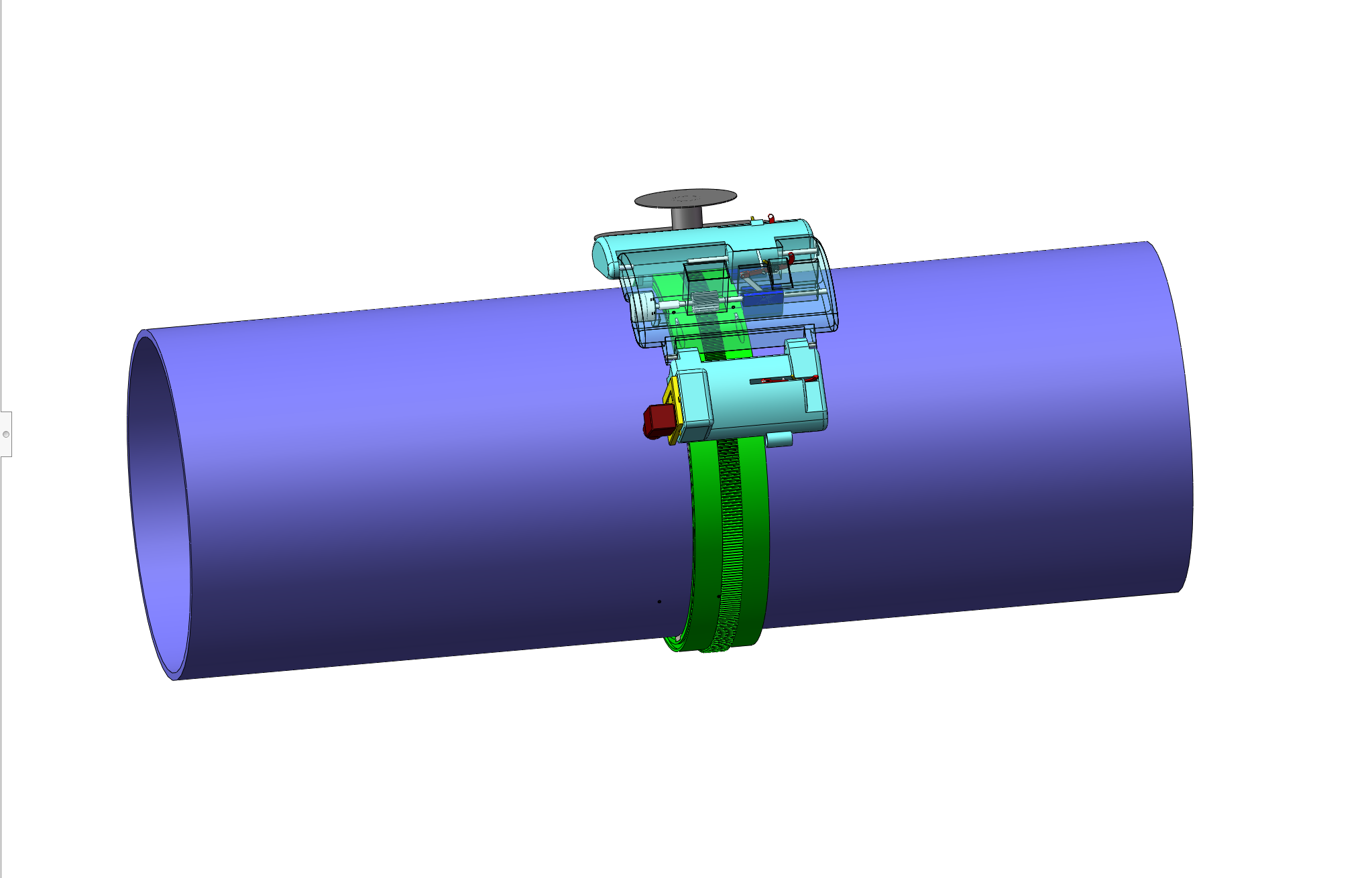

10. 三维3.jpg
354 KB

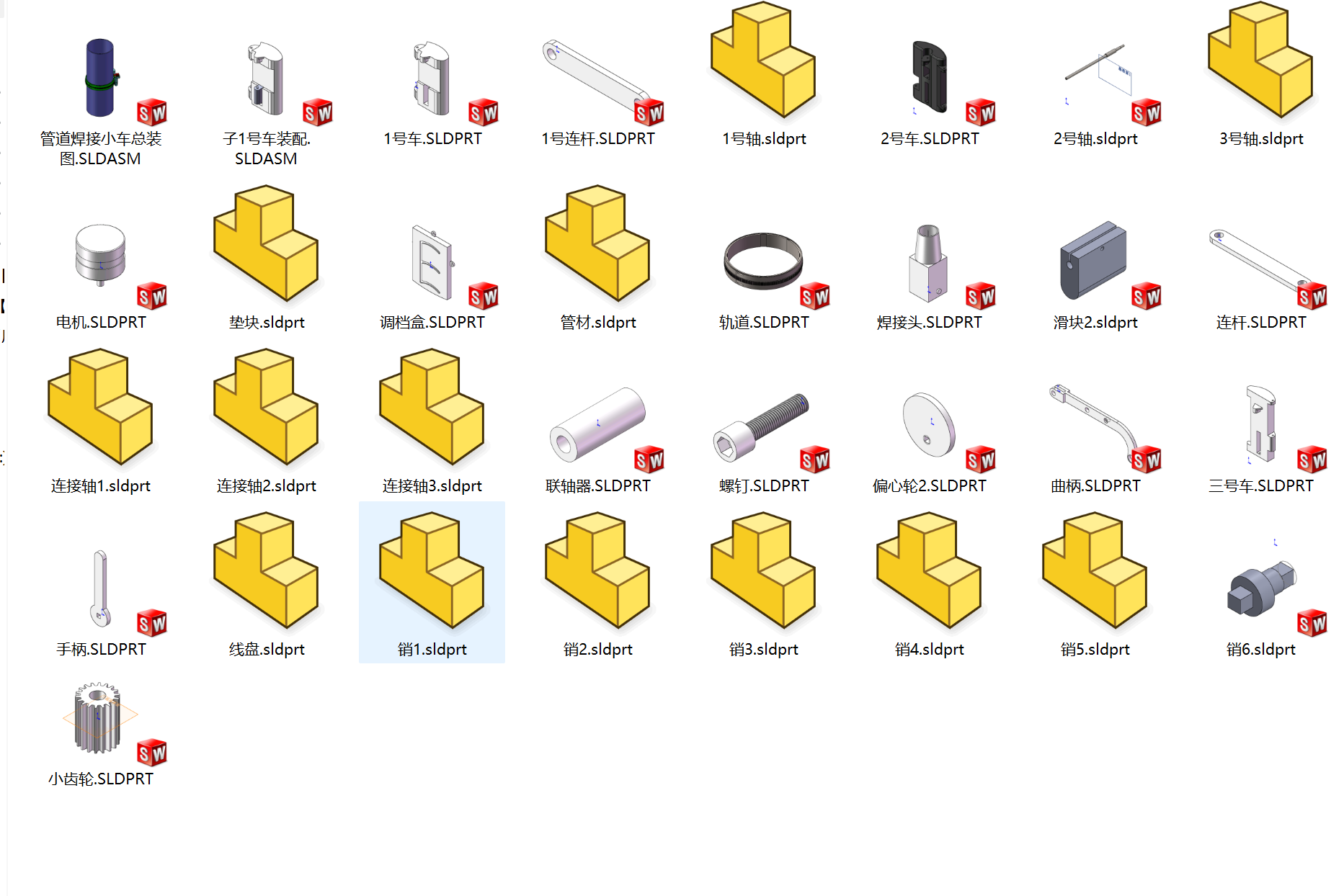

11. 三维文件.jpg
295 KB
12. 任务书.doc
27.5 KB
13. 偏心轮2.SLDPRT
69.2 KB
14. 压紧轮A4.dwg
66.2 KB
15. 垫块.sldprt
31.5 KB
16. 大齿轮A3.dwg
70.3 KB
17. 子1号车装配.SLDASM
90.8 KB
18. 小车A1.dwg
128 KB
19. 小齿轮.SLDPRT
136 KB
20. 小齿轮A4.dwg
67.1 KB
21. 小齿轮A4.jpg
57.5 KB
22. 开题报告.doc
42.5 KB
23. 总装图A0.dwg
105 KB

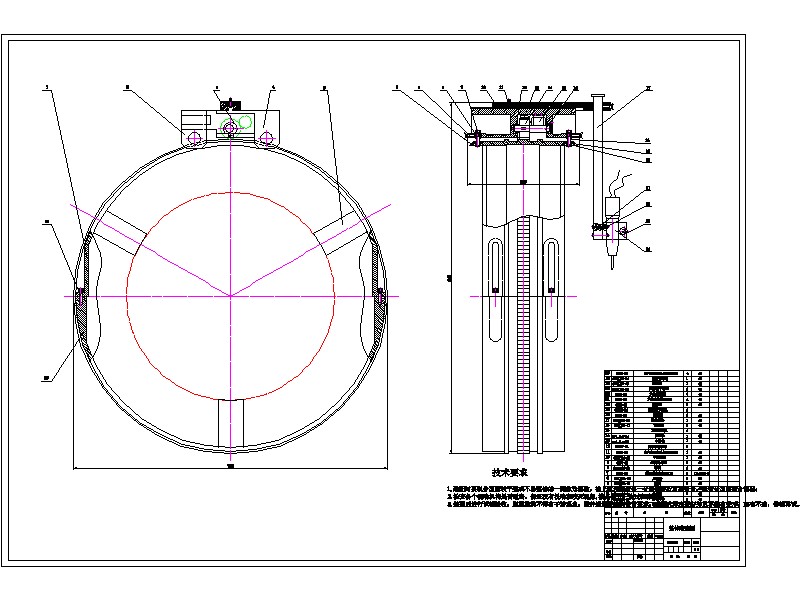

24. 总装图A0.jpg
100 KB
25. 手柄.SLDPRT
58.2 KB
26. 明细表A4.dwg
65.2 KB
27. 曲柄.SLDPRT
143 KB
28. 滑块2.sldprt
84.9 KB
29. 焊接头.SLDPRT
111 KB
30. 焊枪机械手A2.dwg
54.8 KB
31. 电机.SLDPRT
124 KB
32. 管材.sldprt
27.8 KB

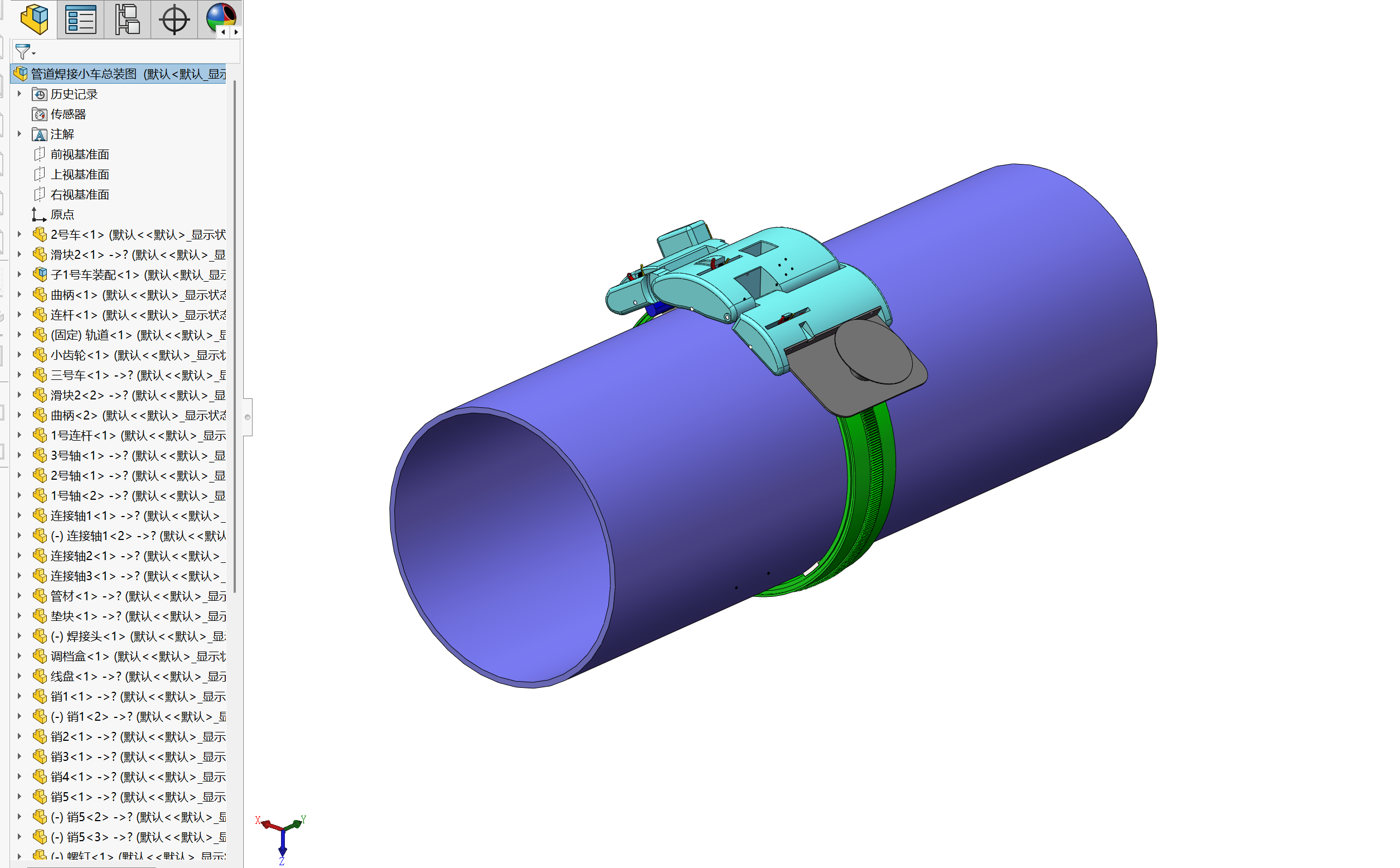

33. 管道焊接小车总装图.SLDASM
1.16 MB
34. 线盘.sldprt
61.6 KB
35. 联轴器.SLDPRT
64 KB
36. 螺钉.SLDPRT
150 KB
37. 设计说明书.doc
572 KB

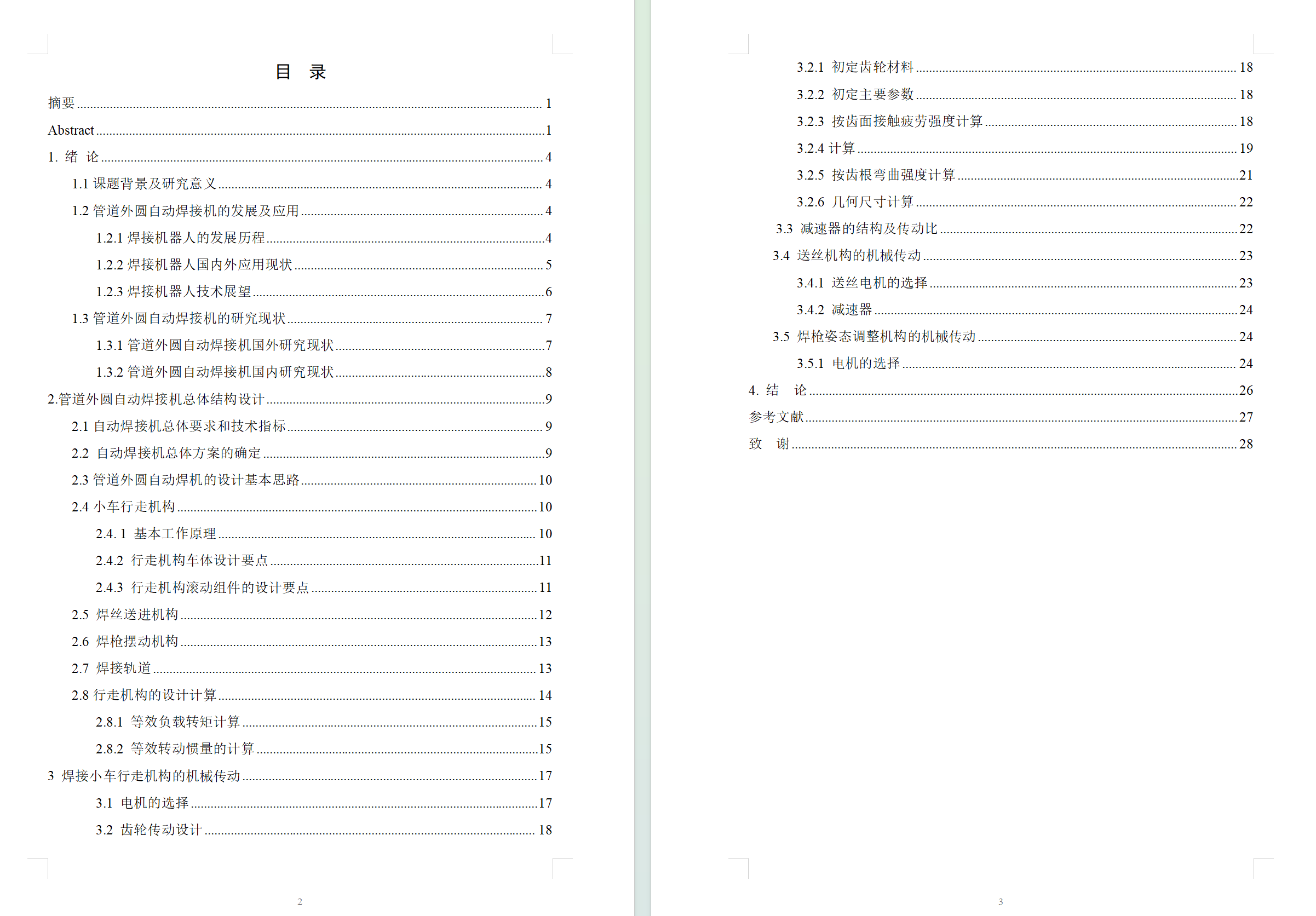

38. 说明书.jpg
265 KB
39. 调档盒.SLDPRT
152 KB
40. 车顶滑块A2.dwg
81 KB
41. 轨道.SLDPRT
3.42 MB
42. 轨道A1.dwg
83.9 KB
43. 轴承盖A4.dwg
90.3 KB
44. 连接轴1.sldprt
27.6 KB
45. 连接轴2.sldprt
28.6 KB
46. 连接轴3.sldprt
26.3 KB
47. 连杆.SLDPRT
64.4 KB
48. 销1.sldprt
25.6 KB
49. 销2.sldprt
27.5 KB
50. 销3.sldprt
25.7 KB
51. 销4.sldprt
25.9 KB
52. 销5.sldprt
26.8 KB
53. 销6.sldprt
86.9 KB
54. 齿轮轴A3.dwg
95.2 KB
