SEPA鼠笼式选粉机设计【三维SW模型建模+说明+CAD图纸】AutoCAD,step,SolidWorks图档

图档名称为：SEPA鼠笼式选粉机设计【三维SW模型建模+说明+CAD图纸】，属于机械设备，非标机械分类，软件为AutoCAD,step,SolidWorks, 图纸格式为sldprt,dwg,step,sldasm，可在线预览，可编辑，可供设计参考

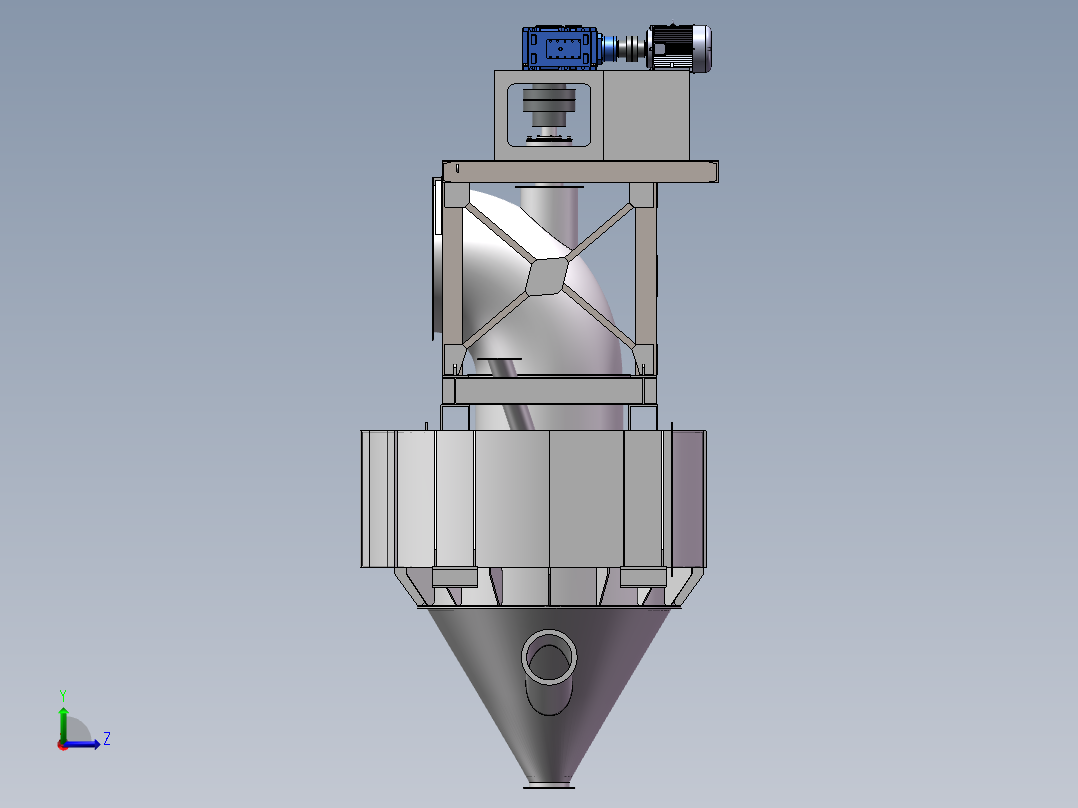

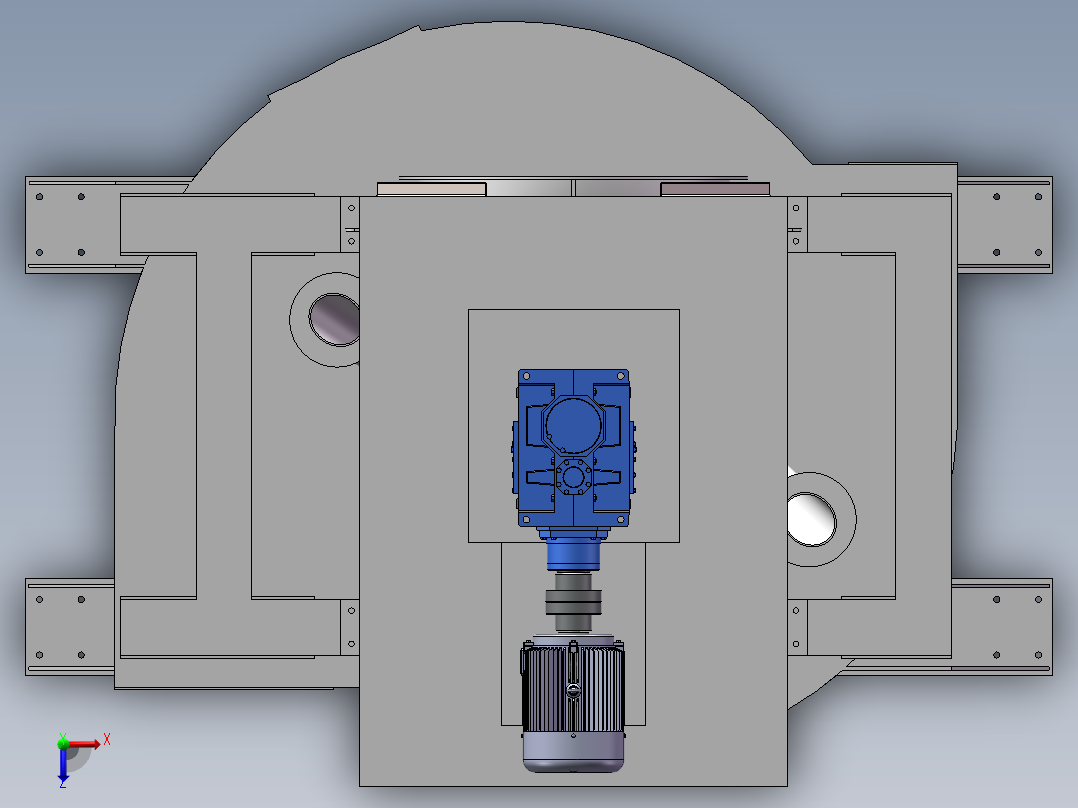

平面图

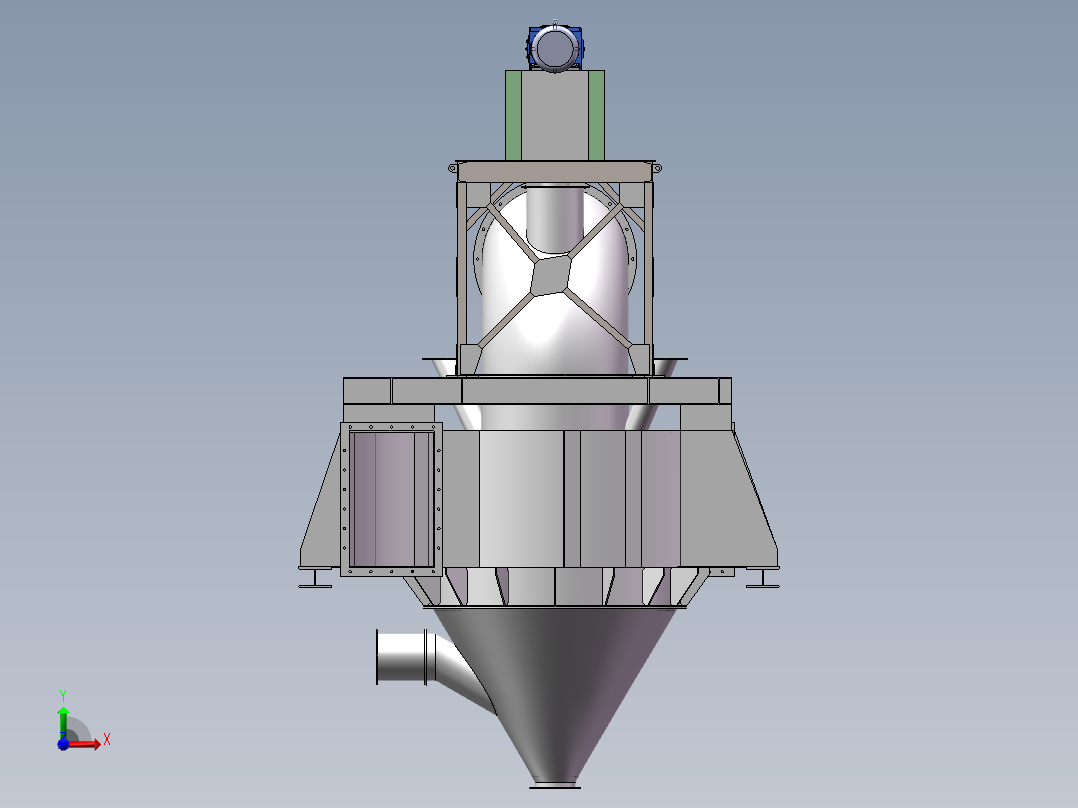

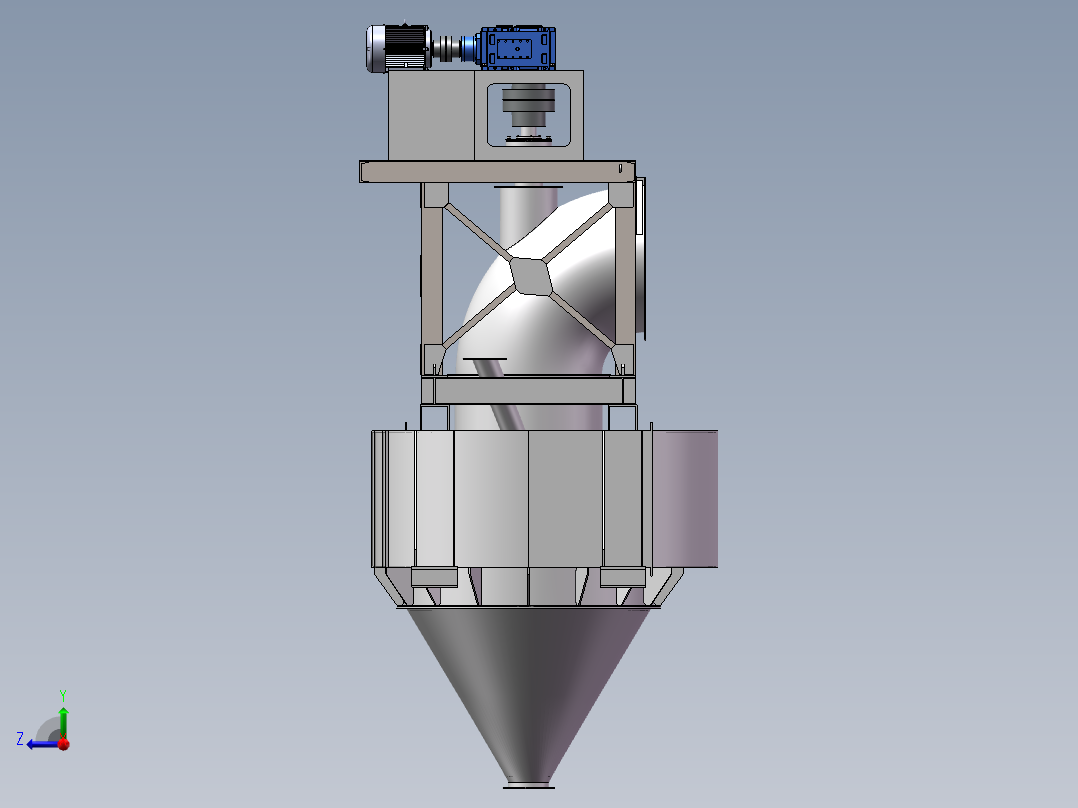

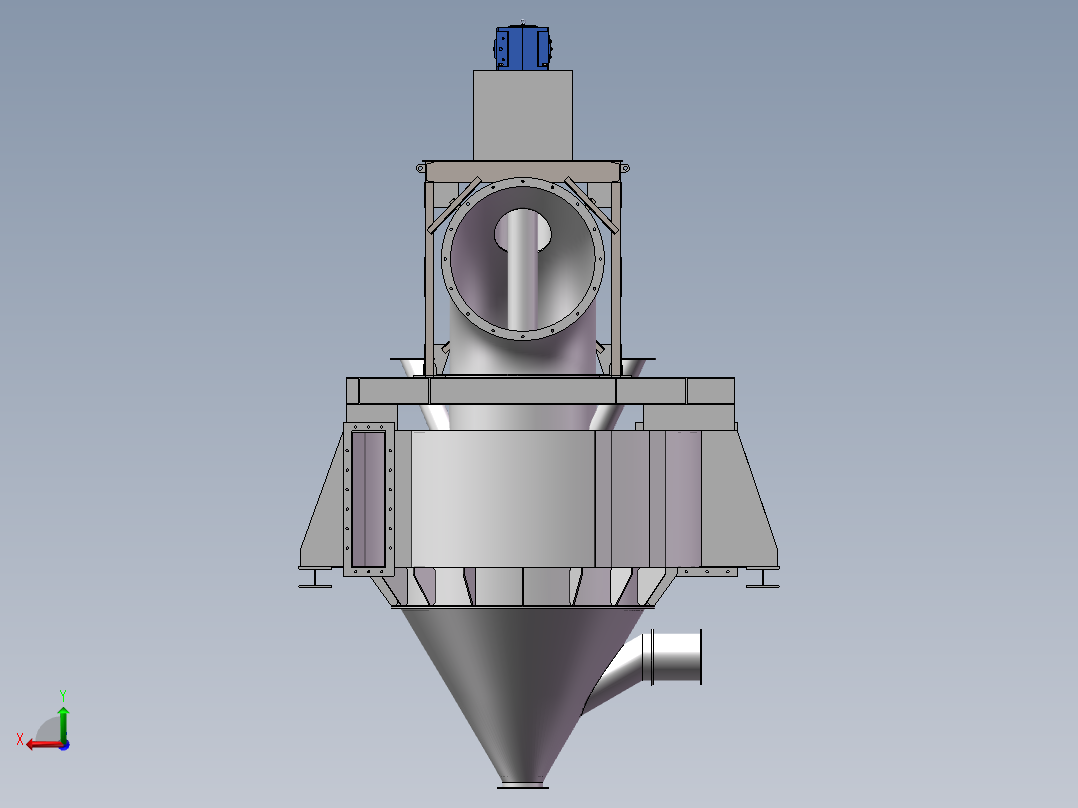

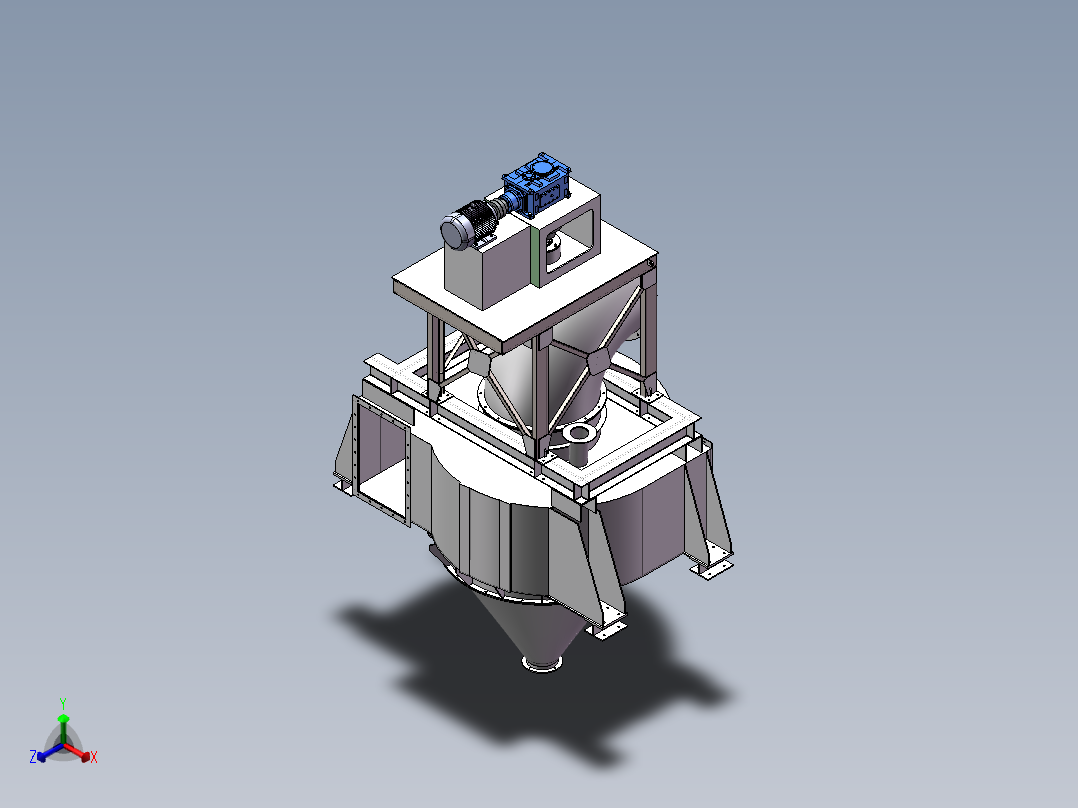

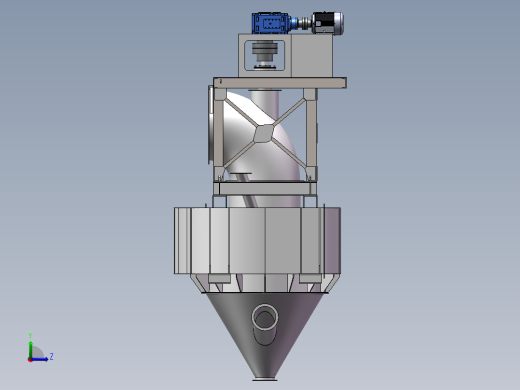

3D视图

加入收藏

模型参数

模型ID：10340258

模型大小：21.36M

软件版本： AutoCAD 2018,step,SolidWorks

模型格式：sldprt,dwg,step,sldasm

是否可编辑：可修改，包括参数

上传时间：2025-12-13

图纸介绍：

下载模型

螽斯

+ 关注

作品: 0

粉丝: 0

文件列表

1. 8号零件.SLDPRT

66.3 KB

2. A0装配图.dwg

257 KB

3. A1壳体部分.dwg

192 KB

4. A2主轴.dwg

156 KB

5. A2回转部分.dwg

208 KB

6. A2灰斗.dwg

135 KB

7. A2蜗壳.dwg

167 KB

8. A2转子.dwg

131 KB

9. A3弯管.dwg

133 KB

10. A3支架.dwg

111 KB

11. B2SV-4.SLDPRT

2.21 MB

12. SEPA选粉机.STEP

16.1 MB

13. small round nuts gb_GB_SPECIAL_TYPE8 M64X2-N.sldprt

69 KB

14. tapered roller bearings 32226.SLDPRT

1.17 MB

15. 三次风管.SLDPRT

80.3 KB

16. 上面板.SLDPRT

61.6 KB

17. 主轴.SLDPRT

177 KB

18. 减速器支架.SLDPRT

128 KB

19. 升高支架装配.SLDASM

165 KB

20. 吊耳.SLDPRT

64.3 KB

21. 回转部分装配.SLDASM

1.24 MB

22. 垫圈.SLDPRT

67.5 KB

23. 垫板.SLDPRT

69.2 KB

24. 壳体部分.SLDASM

671 KB

25. 套筒.SLDPRT

56.2 KB

26. 小圆螺母M125.sldprt

142 KB

27. 弯管.SLDPRT

328 KB

28. 总装配体.SLDASM

2.67 MB

29. 护套.SLDPRT

63.7 KB

30. 支架.SLDPRT

309 KB

31. 支路.SLDPRT

98.2 KB

32. 灰斗.SLDPRT

348 KB

33. 电机.SLDPRT

1.4 MB

34. 立板.SLDPRT

73.9 KB

35. 端盖.SLDPRT

99.7 KB

36. 联轴器1.sldprt

194 KB

37. 联轴器2.sldprt

199 KB

38. 蜗壳.SLDPRT

848 KB

39. 蜗壳组件.SLDASM

407 KB

40. 说明书.docx

1.82 MB

41. 转子.SLDPRT

795 KB

42. 转子上部.SLDPRT

84.6 KB

43. 轴套.SLDPRT

66.5 KB

44. 轴承座.SLDPRT

126 KB

45. 轴承座2.SLDPRT

98.3 KB

46. 轴承座3.SLDPRT

101 KB

47. 轴承挡圈.SLDPRT

87.7 KB

48. 轴承盖.SLDPRT

197 KB

49. 轴端挡圈.SLDPRT

64.9 KB

50. 轴端锁紧螺母.SLDPRT

105 KB

51. 连接板1.SLDPRT

54.9 KB

52. 连接板2.SLDPRT

49.7 KB

53. 连接板3.SLDPRT

51.7 KB
