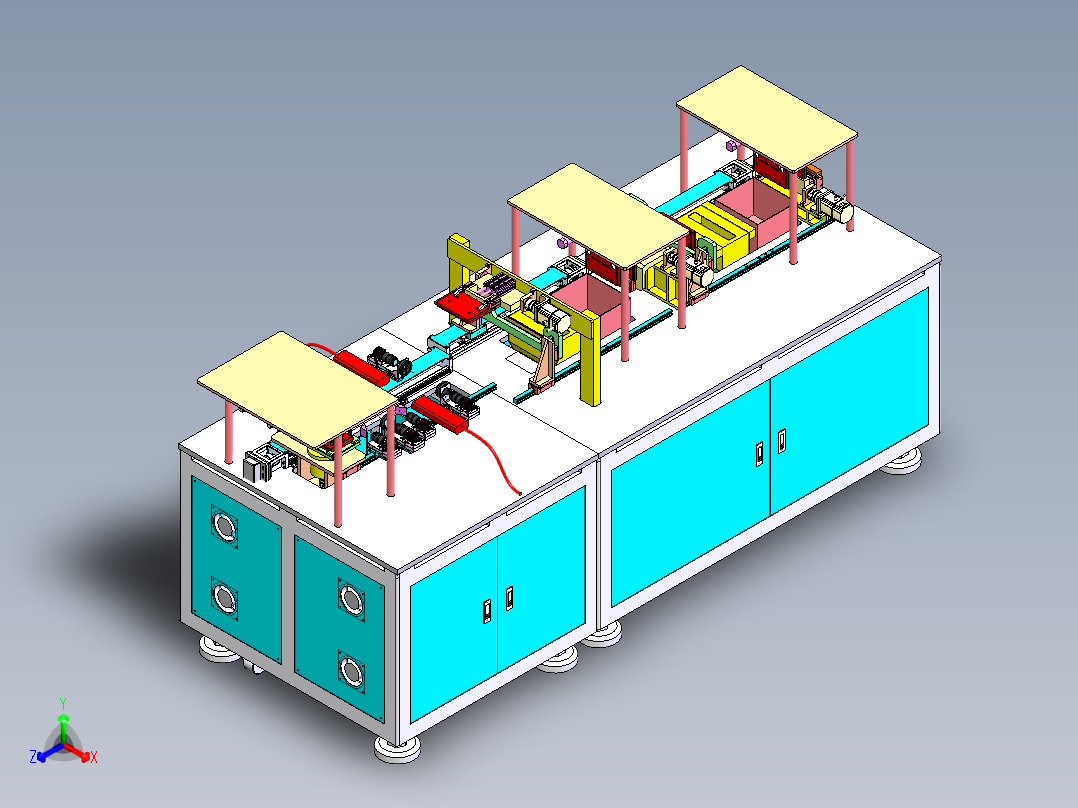

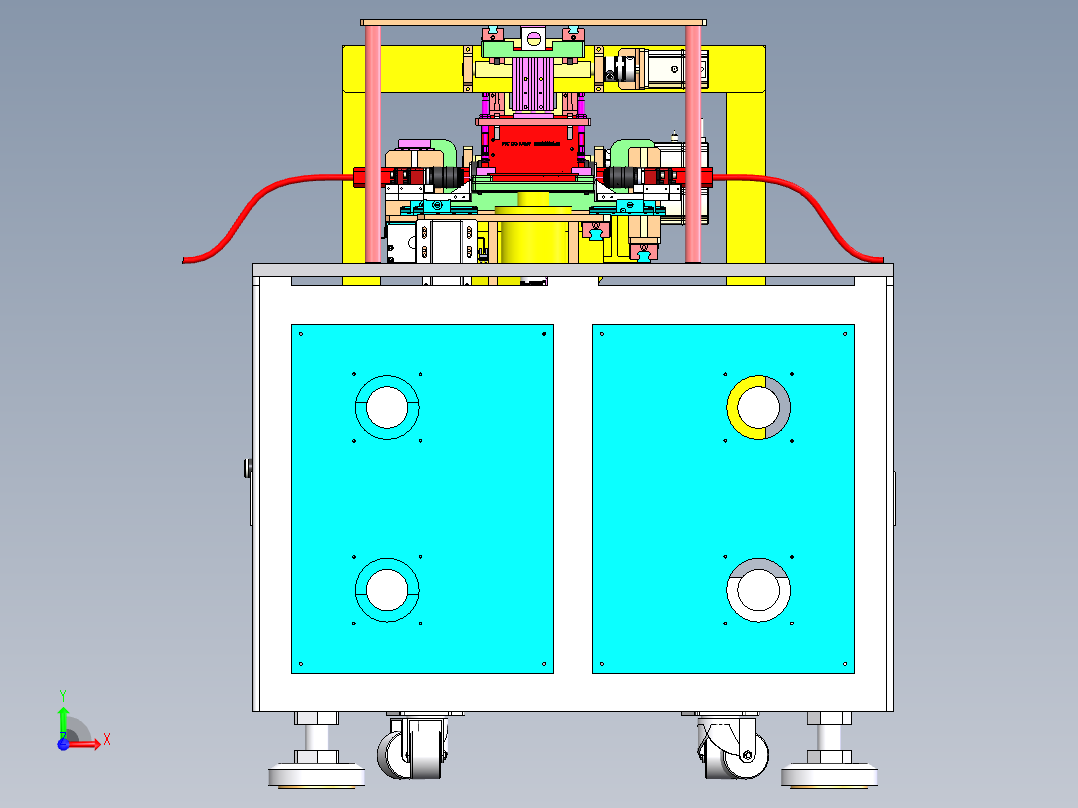

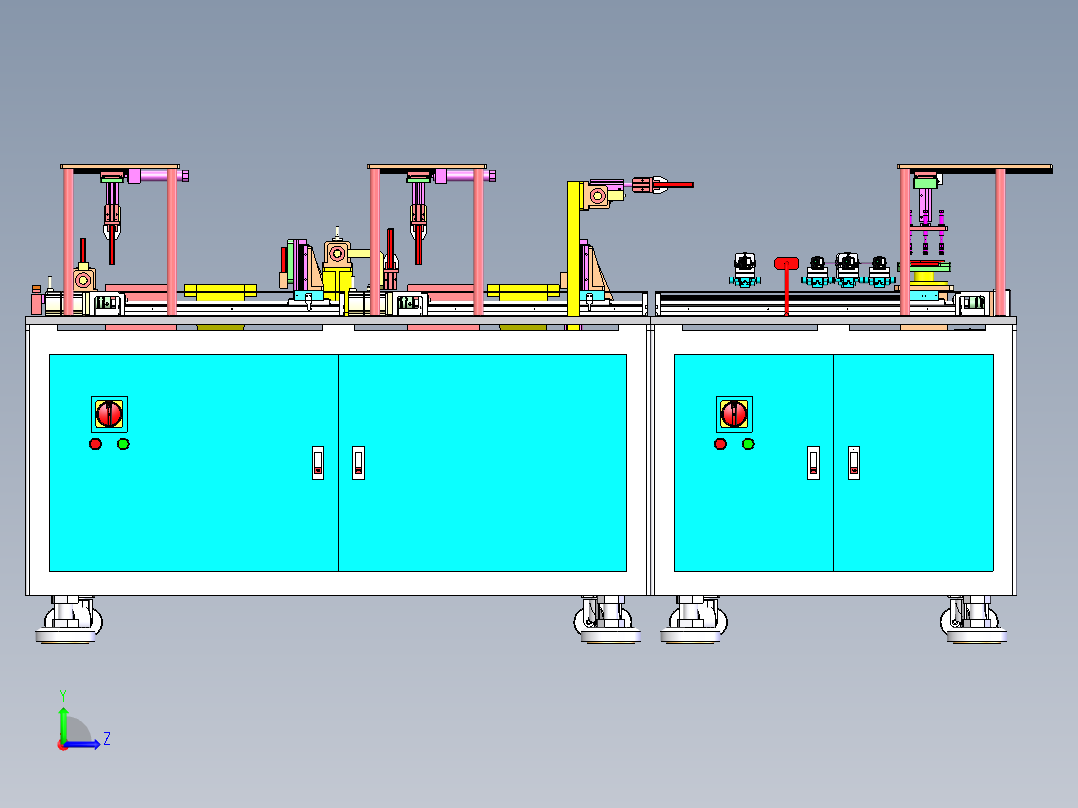

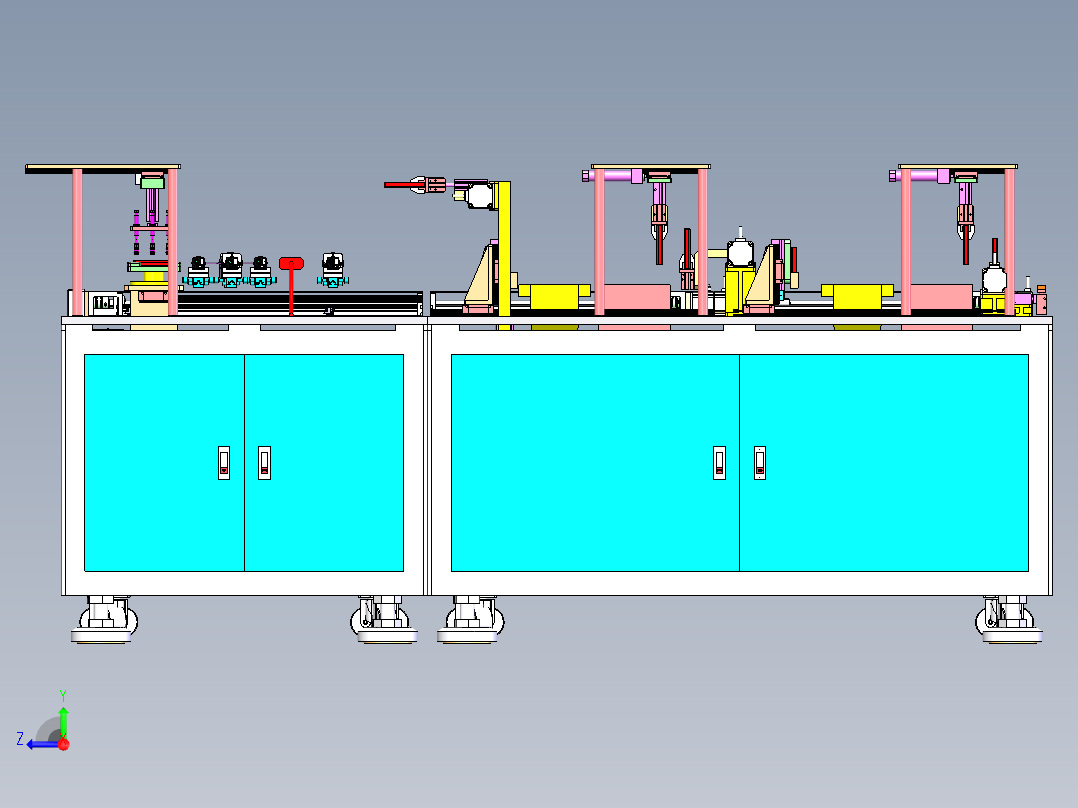

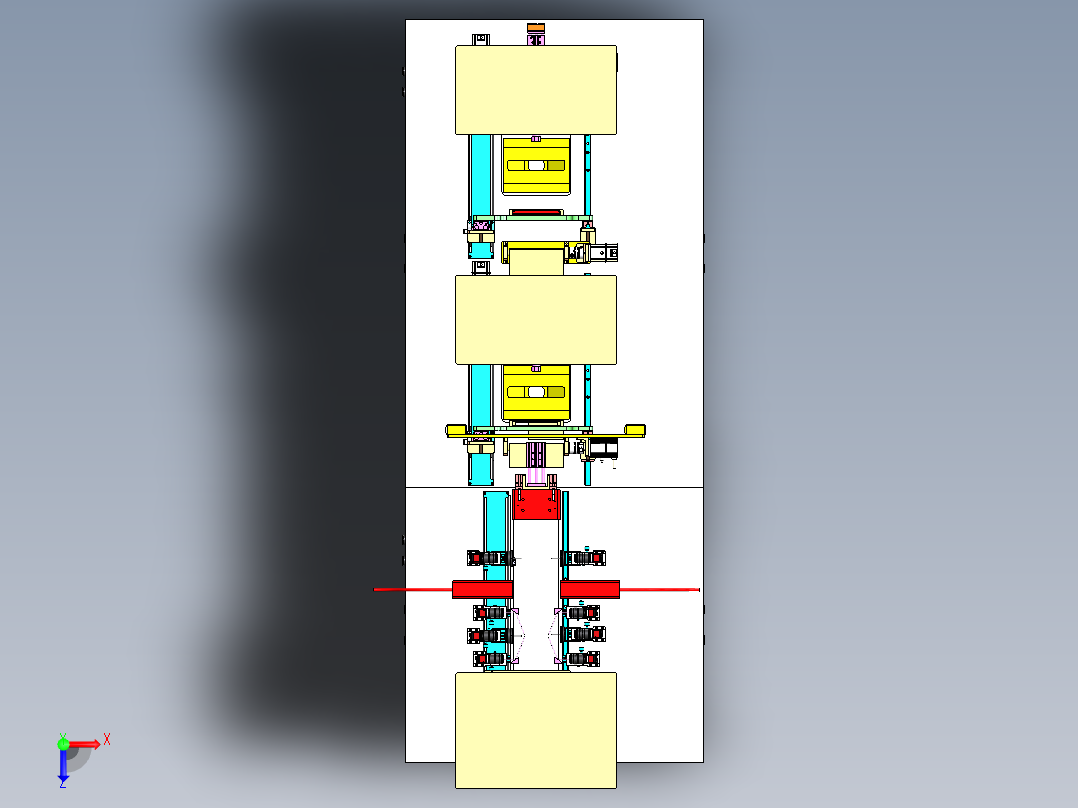

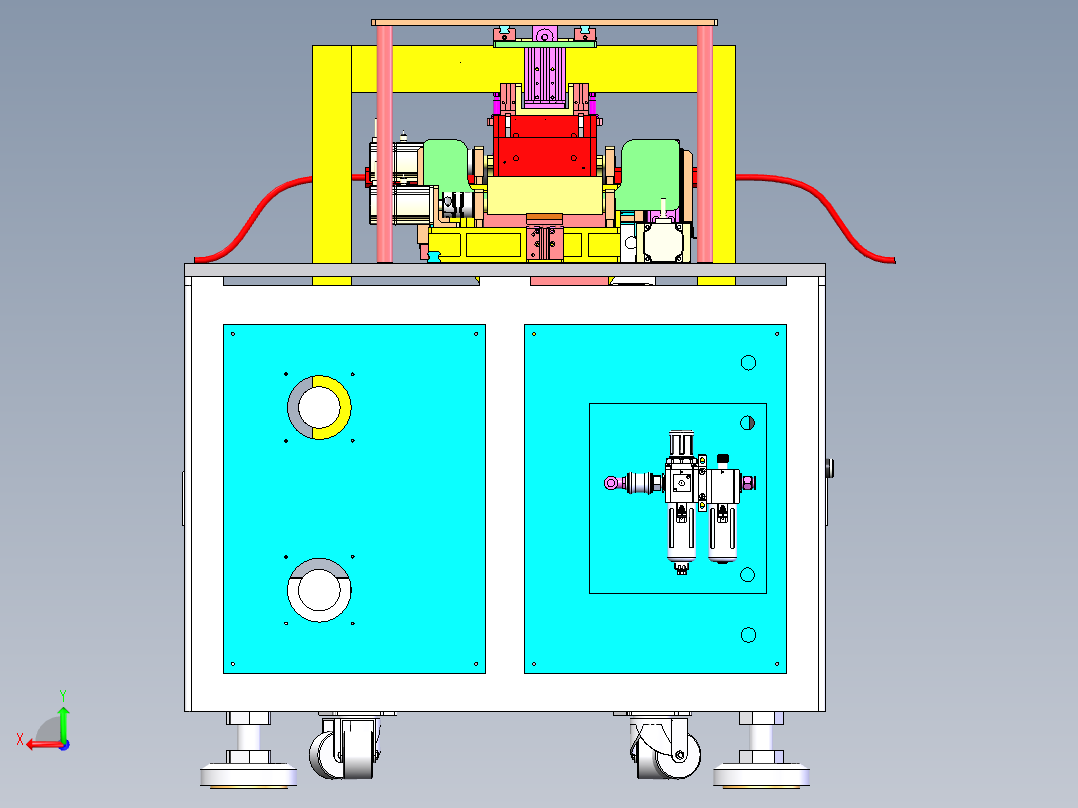

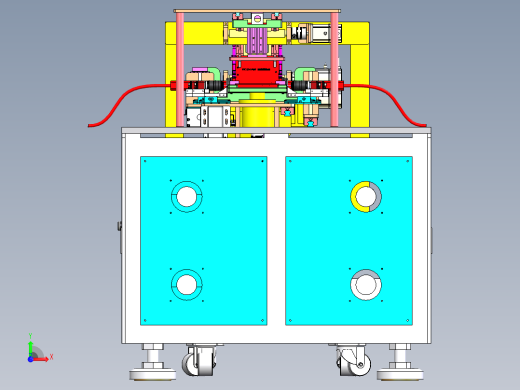

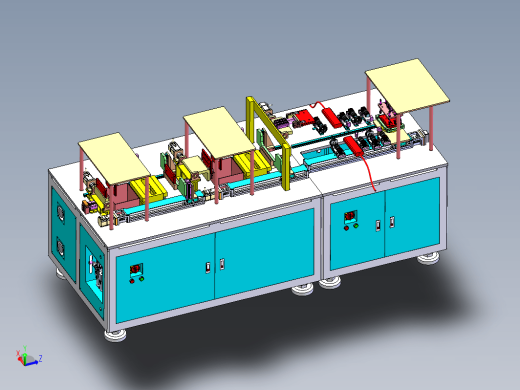

AOI清洗检测设备sw24可编辑SolidWorks 三维模型
三维机械图纸名称为：AOI清洗检测设备sw24可编辑，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10372087
模型大小：98.02M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-02-09
图纸介绍：
下载模型
文件列表
1. 05-01气缸支座.SLDPRT
186 KB
2. 05-02翻转轴.SLDPRT
154 KB
3. 05-03轴承座.SLDPRT
218 KB
4. 05-04电机支架.SLDPRT
186 KB
5. 056-00338-15 LIOB.SLDPRT
6.72 MB
6. 06-01气缸支架.SLDPRT
146 KB
7. 06-02安装板.SLDPRT
185 KB
8. 06-03滑轨支架.SLDPRT
156 KB
9. 06-04清洗治具.SLDPRT
169 KB
10. 06-06滑台支座.SLDPRT
189 KB
11. 06-07烘干钣金.SLDPRT
397 KB
12. 06-08超声波清洗槽.SLDPRT
133 KB
13. 06-09气缸连接板.SLDPRT
158 KB
14. 06-10夹爪.SLDPRT
127 KB
15. 06-11移动滑台.SLDPRT
136 KB
16. 06-12上滑台座.SLDPRT
158 KB
17. 06-13立柱.SLDPRT
211 KB
18. 06-14立柱.SLDPRT
125 KB
19. 06-15底板.SLDPRT
123 KB
20. 06-16连接板.SLDPRT
234 KB
21. 07-01滑台板.SLDPRT
158 KB
22. 07-02旋转座.SLDPRT
140 KB
23. 07-03电机安装座.SLDPRT
140 KB
24. 07-04载具.SLDPRT
411 KB
25. 07-05条码枪.SLDPRT
165 KB
26. 6004.SLDPRT
139 KB
27. 90-05-02翻转轴.SLDPRT
197 KB
28. 90-05-03轴承座.SLDPRT
218 KB
29. 90-05-04电机支架.SLDPRT
186 KB
30. 90-6004.SLDPRT
139 KB
31. 90-K-06-05滑轨支座.SLDPRT
217 KB
32. 90-PJC(X261) LIO RAMP 印刷清洗治具.SLDASM
936 KB
33. 90-kk86-540200W马达 ECMA-C30602ES.SLDPRT
378 KB
34. 90-kk86-540MCSLC40_8_14.sldprt
594 KB
35. 90-pin.SLDPRT
128 KB
36. 90-翻转机构.SLDASM
1.6 MB
37. 90-零件13_1.sldprt
1.15 MB
38. 90-零件14_1.sldprt
1.1 MB
39. A-上机架-05-00上机架.SLDASM
941 KB
40. A-上机架-05-01上翻门板.sldprt
403 KB
41. A-上机架-05-02后门A.sldprt
604 KB
42. A-上机架-05-03护罩.sldprt
1.29 MB
43. A-上机架-05-04后门B.sldprt
599 KB
44. A-上机架-22急停按钮.SLDPRT
182 KB
45. A-上机架-22普通按钮-红.SLDPRT
167 KB
46. A-上机架-22普通按钮-绿.SLDPRT
163 KB
47. A-上机架-D011-B( 品牌：胜蓝 三色灯）.SLDPRT
250 KB
48. A-上机架-EA2M00806NAP-S30.SLDPRT
144 KB
49. A-上机架-UWUAN94-B.SLDPRT
124 KB
50. A-上机架-台达 DOP-B07E415.SLDPRT
1.55 MB
51. A-上机架-门锁-SECOND.SLDPRT
364 KB
52. A-下机架-01-00下机架.SLDASM
1.97 MB
53. A-下机架-01-05下机架前门.SLDPRT
291 KB
54. A-下机架-01-06下机架右侧封板.SLDPRT
221 KB
55. A-下机架-01-07下机架后门2.SLDPRT
188 KB
56. A-下机架-01-08下机架左侧封板2.SLDPRT
351 KB
57. A-下机架-01-11电控板.SLDPRT
308 KB
58. A-下机架-01-13焊接机架.SLDPRT
751 KB
59. A-下机架-2-FB08160M16.SLDPRT
197 KB
60. A-下机架-2-FT100100M16.SLDPRT
215 KB
61. A-下机架-2-FW75100F.SLDPRT
135 KB
62. A-下机架-APC12-03.SLDPRT
156 KB
63. A-下机架-GFC30010-F1.SLDPRT
1.21 MB
64. A-下机架-HSV10.SLDPRT
343 KB
65. A-下机架-KQ2L12-03S.SLDPRT
139 KB
66. A-下机架-TDS33-FRR(天得）.SLDPRT
952 KB
67. A-下机架-停止按钮.SLDPRT
264 KB
68. A-下机架-大活動腳輪右.SLDASM
222 KB
69. A-下机架-大活動腳輪左.SLDASM
235 KB
70. A-下机架-按钮 - 启动 - 无指示灯.SLDPRT
263 KB
71. A-下机架-气源组件.SLDASM
883 KB
72. A-下机架-翻转-KA1238HA2SAL.SLDPRT
259 KB
73. A-下机架-胶垫.SLDPRT
110 KB
74. A-下机架-门拉手13.SLDPRT
377 KB
75. B-上机架-05-00上机架.SLDASM
951 KB
76. B-上机架-05-01上翻门板.sldprt
394 KB
77. B-上机架-05-02后门A.sldprt
604 KB
78. B-上机架-05-03护罩.sldprt
1.32 MB
79. B-上机架-05-04后门B.sldprt
599 KB
80. B-上机架-22急停按钮.SLDPRT
182 KB
81. B-上机架-22普通按钮-红.SLDPRT
167 KB
82. B-上机架-22普通按钮-绿.SLDPRT
163 KB
83. B-上机架-D011-B( 品牌：胜蓝 三色灯）.SLDPRT
250 KB
84. B-上机架-EA2M00806NAP-S30.SLDPRT
144 KB
85. B-上机架-UWUAN94-B.SLDPRT
124 KB
86. B-上机架-台达 DOP-B07E415.SLDPRT
1.55 MB
87. B-上机架-门锁-SECOND.SLDPRT
364 KB
88. B-下机架-01-00下机架.SLDASM
1.93 MB
89. B-下机架-01-05下机架前门.SLDPRT
559 KB
90. B-下机架-01-06下机架右侧封板.SLDPRT
221 KB
91. B-下机架-01-07下机架后门2.SLDPRT
188 KB
92. B-下机架-01-08下机架左侧封板2.SLDPRT
351 KB
93. B-下机架-01-13焊接机架.SLDPRT
751 KB
94. B-下机架-2-FB08160M16.SLDPRT
197 KB
95. B-下机架-2-FT100100M16.SLDPRT
215 KB
96. B-下机架-2-FW75100F.SLDPRT
135 KB
97. B-下机架-APC12-03.SLDPRT
156 KB
98. B-下机架-GFC30010-F1.SLDPRT
1.21 MB
99. B-下机架-HSV10.SLDPRT
343 KB
100. B-下机架-KQ2L12-03S.SLDPRT
139 KB
101. B-下机架-TDS33-FRR(天得）.SLDPRT
952 KB
102. B-下机架-停止按钮.SLDPRT
264 KB
103. B-下机架-大活動腳輪右.SLDASM
221 KB
104. B-下机架-大活動腳輪左.SLDASM
235 KB
105. B-下机架-按钮 - 启动 - 无指示灯.SLDPRT
263 KB
106. B-下机架-气源组件.SLDASM
894 KB
107. B-下机架-翻转-KA1238HA2SAL.SLDPRT
259 KB
108. B-下机架-胶垫.SLDPRT
110 KB
109. B-下机架-门拉手13.SLDPRT
377 KB
110. CM2RA25-75(1).SLDPRT
156 KB
111. CM2RA25-75(2).SLDPRT
211 KB
112. CM2RA25-75_0_0_0_.SLDASM
114 KB
113. CY3R20-300(1).SLDPRT
180 KB
114. CY3R20-300(2).SLDPRT
143 KB
115. CY3R20-300_0_0_0_.SLDASM
277 KB
116. EG15_RAIL_1.sldprt
180 KB
117. EGH15CA_BLOCK_2.sldprt
206 KB
118. HGH15_CA.SLDPRT
144 KB
119. HGH20_3_AF0.sldprt
267 KB
120. HGH20_CA.SLDPRT
188 KB
121. HGR15_1.sldprt
195 KB
122. HGR20_R2.SLDPRT
209 KB
123. K-06-05滑轨支座.SLDPRT
347 KB
124. KK86-740200W马达 ECMA-C30602ES.SLDPRT
378 KB
125. KK86-740200W马达锁固板 .SLDPRT
486 KB
126. KK86-740B6804ZZ.SLDPRT
187 KB
127. KK86-740HTBN225S5M-100.SLDPRT
152 KB
128. KK86-740HTPT20S5M100-A-P14.SLDPRT
283 KB
129. KK86-740KK60-740光电导轨.SLDPRT
164 KB
130. KK86-740KK60-740光电开关.SLDASM
293 KB
131. KK86-740KK60光电开关.SLDPRT
577 KB
132. KK86-740KK86-740-200W-带联轴器反折.SLDASM
1.05 MB
133. KK86-740KK86-740.sldprt
302 KB
134. KK86-740KK86-740防尘板.SLDPRT
238 KB
135. KK86-740KK86-A1.sldprt
131 KB
136. KK86-740KK86-带联轴器反折马达组.sldasm
822 KB
137. KK86-740KK86滑台连接块.SLDPRT
506 KB
138. KK86-740KK86遮光片.SLDPRT
254 KB
139. KK86-740MCSLC40_8_14.sldprt
593 KB
140. KK86-740皮带轮盖板200W.SLDPRT
325 KB
141. KK86-740转轴2.SLDPRT
178 KB
142. KK86-740轴承固定板.SLDPRT
354 KB
143. MBG32-250(1).SLDPRT
264 KB
144. MBG32-250(2).SLDPRT
121 KB
145. MBG32-250(3).SLDPRT
131 KB
146. MBG32-250_0_0_0_.SLDASM
318 KB
147. MGPM12-20Z-M9N(1).SLDPRT
225 KB
148. MGPM12-20Z-M9N(2).SLDPRT
147 KB
149. MGPM12-20Z-M9N_0_0_0_.SLDASM
235 KB
150. MGPM16-50(1).SLDPRT
285 KB
151. MGPM16-50(2).SLDPRT
251 KB
152. MGPM16-50.SLDASM
272 KB
153. MHZ2-16D_14.9(1).SLDPRT
242 KB
154. MHZ2-16D_14.9(2).SLDPRT
132 KB
155. MHZ2-16D_14.9_0_.SLDASM
203 KB
156. MXQ16A-50Z(1).SLDPRT
288 KB
157. MXQ16A-50Z(2).SLDPRT
236 KB
158. MXQ16A-50Z_0_0_.SLDASM
325 KB
159. PJC(X261) LIO RAMP 印刷清洗治具.SLDASM
2.13 MB
160. ZPT10BS20-B5-A10-B.SLDPRT
161 KB
161. k-CCD光源-OPT-RI5030.SLDPRT
274 KB
162. k-CCD安装板-下料.SLDPRT
494 KB
163. k-CCD护罩.SLDPRT
380 KB
164. k-CCD调节板-下料.SLDPRT
607 KB
165. k-Mylar-CCD.SLDPRT
13.9 MB
166. k-XLWG100_b-02.sldprt
242 KB
167. k-XLWG100_s-02.sldprt
231 KB
168. k-下料模组-剔除.SLDASM
2.55 MB
169. k-光源钣金-下料.SLDPRT
1.38 MB
170. k-手动精密滑台.sldasm
215 KB
171. kk86-540200W马达 ECMA-C30602ES.SLDPRT
267 KB
172. kk86-540KK86-540-200W.SLDASM
637 KB
173. kk86-540KK86-540.SLDPRT
402 KB
174. kk86-540KK86-540防尘板 .SLDPRT
111 KB
175. kk86-540KK86-A1_1.SLDPRT
122 KB
176. kk86-540KK86滑台连接块.SLDPRT
229 KB
177. kk86-540KK86遮光片.SLDPRT
114 KB
178. kk86-540MCSLC40_8_14.SLDPRT
297 KB
179. kk86-540马达盖板.SLDPRT
163 KB
180. l-06-11移动滑台.SLDPRT
155 KB
181. l-06-12上滑台座.SLDPRT
160 KB
182. l-06-13立柱.SLDPRT
211 KB
183. l-EG15_RAIL_1.sldprt
204 KB
184. l-EGH15CA_BLOCK_2.sldprt
206 KB
185. l-MGPM16-50(1).SLDPRT
285 KB
186. l-MGPM16-50(2).SLDPRT
251 KB
187. l-MGPM16-50.SLDASM
274 KB
188. l-夹取机构.SLDASM
532 KB
189. pin.SLDPRT
86.9 KB
190. 侧面-k-CCD光源-OPT-RI5030.SLDPRT
276 KB
191. 侧面-k-CCD安装板-下料.SLDPRT
495 KB
192. 侧面-k-CCD护罩.SLDPRT
380 KB
193. 侧面-k-CCD调节板-下料.SLDPRT
607 KB
194. 侧面-k-Mylar-CCD.SLDPRT
13.9 MB
195. 侧面-k-XLWG100_b-02.sldprt
242 KB
196. 侧面-k-XLWG100_s-02.sldprt
231 KB
197. 侧面-k-下料模组-剔除.SLDASM
2.54 MB
198. 侧面-k-手动精密滑台.sldasm
217 KB
199. 升降-05-02翻转轴.SLDPRT
137 KB
200. 升降-05-03轴承座.SLDPRT
218 KB
201. 升降-05-04电机支架.SLDPRT
186 KB
202. 升降-06-09气缸连接板.SLDPRT
158 KB
203. 升降-06-10夹爪.SLDPRT
127 KB
204. 升降-6004.SLDPRT
139 KB
205. 升降-K-06-05滑轨支座.SLDPRT
158 KB
206. 升降-MGPM16-50(1).SLDPRT
285 KB
207. 升降-MGPM16-50(2).SLDPRT
251 KB
208. 升降-MGPM16-50.SLDASM
173 KB
209. 升降-MHZ2-16D_14.9(1).SLDPRT
242 KB
210. 升降-MHZ2-16D_14.9(2).SLDPRT
132 KB
211. 升降-MHZ2-16D_14.9_0_.SLDASM
204 KB
212. 升降-kk86-540200W马达 ECMA-C30602ES.SLDPRT
378 KB
213. 升降-kk86-540MCSLC40_8_14.sldprt
594 KB
214. 升降-夹取机构.SLDASM
381 KB
215. 升降-翻转机构.SLDASM
1.62 MB
216. 吸盘安装板.SLDPRT
96.7 KB
217. 夹取机构.SLDASM
1.22 MB
218. 推块.SLDPRT
124 KB
219. 推定位.SLDASM
255 KB
220. 桌板A.SLDPRT
229 KB
221. 桌板B.SLDPRT
172 KB
222. 棱镜.SLDPRT
154 KB
223. 清洗检测设备.SLDASM
13.2 MB
224. 清洗检测设备.ppt
1.23 MB
225. 清洗移动模组.SLDASM
1.8 MB
226. 移栽机构.SLDASM
4.11 MB
227. 翻转机构.SLDASM
2.66 MB
228. 零件13_1.SLDPRT
2.81 MB
229. 零件14_1.SLDPRT
1.55 MB
