机械设备 / 工程机械 / D0698-2吨液压挖掘机的挖掘机构设计CAD+说明书==82338=250

D0698-2吨液压挖掘机的挖掘机构设计CAD+说明书==82338=250AutoCAD图档

图档名称为：D0698-2吨液压挖掘机的挖掘机构设计CAD+说明书==82338=250，属于机械设备，工程机械分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10366064

模型大小：4.89M

软件版本： AutoCAD 2007

模型格式：pdf,dwg

是否可编辑：可修改，包括参数

上传时间：2026-01-11

图纸介绍：

下载模型

雾隐千峰

+ 关注

作品: 0

粉丝: 0

文件列表

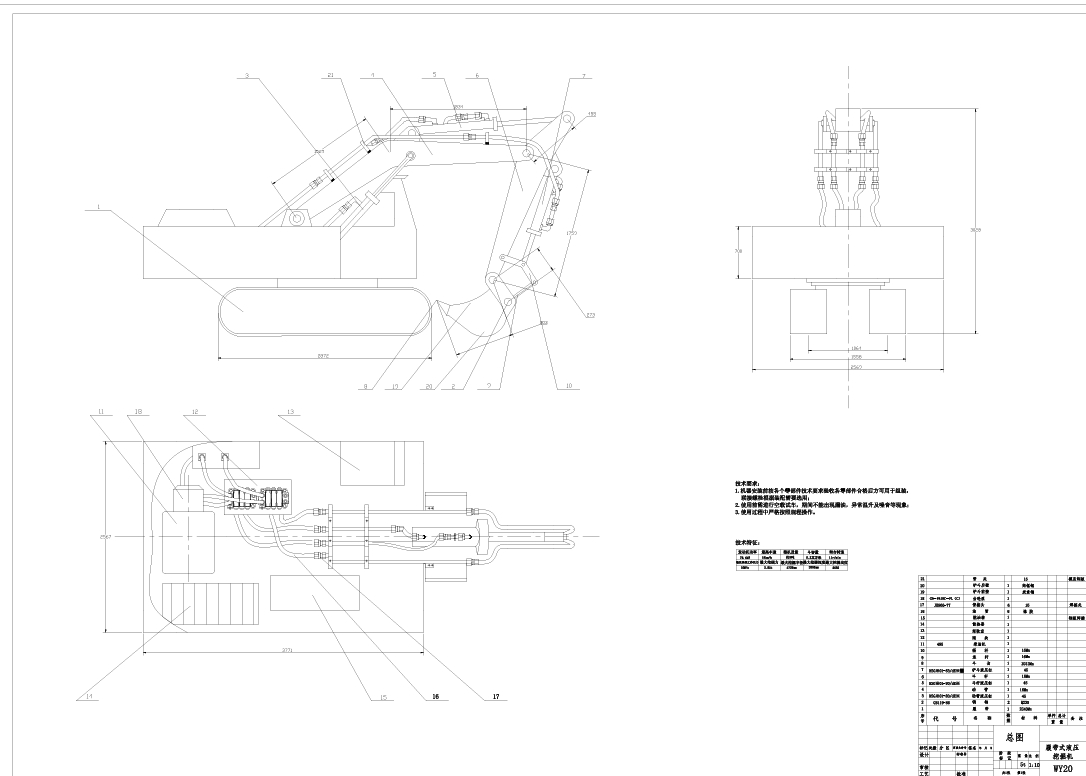

1. A0-液压挖掘机总图.PDF

238 KB

2. A0-液压挖掘机总图.dwg

176 KB

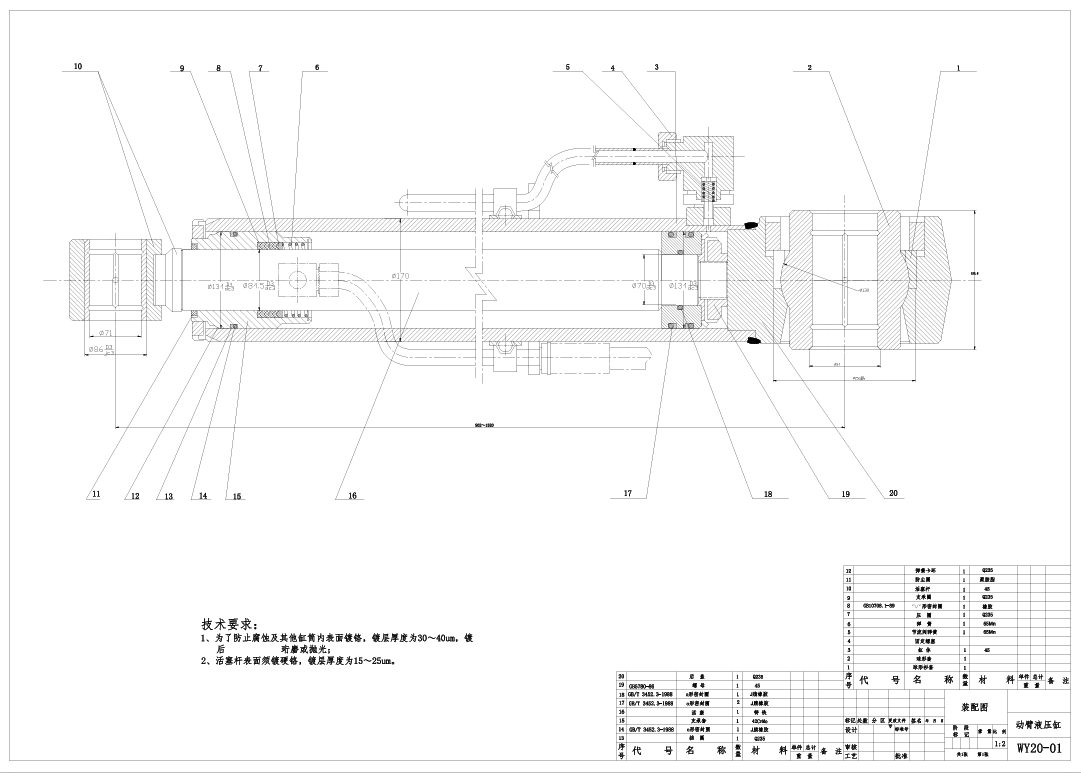

3. A1-动臂液压缸结构.PDF

205 KB

4. A1-动臂液压缸结构.dwg

118 KB

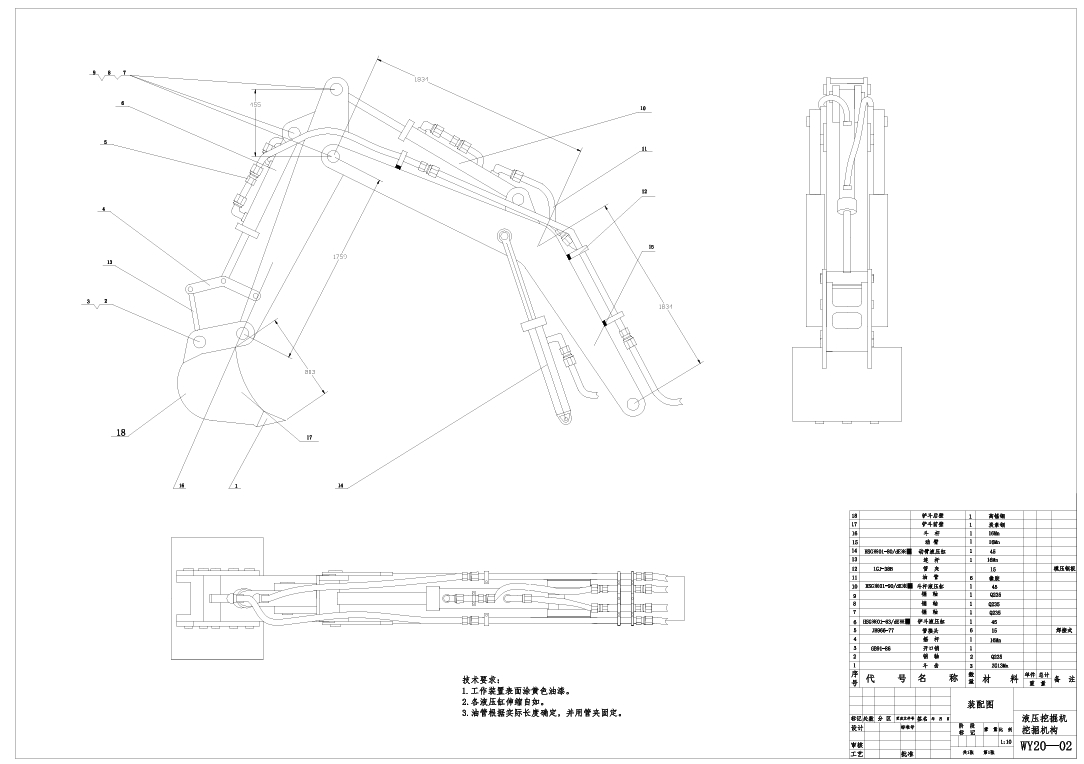

5. A1-液压挖掘机工作装置.PDF

172 KB

6. A1-液压挖掘机工作装置.dwg

158 KB

7. A2-铲斗.PDF

92.8 KB

8. A2-铲斗.dwg

72.5 KB

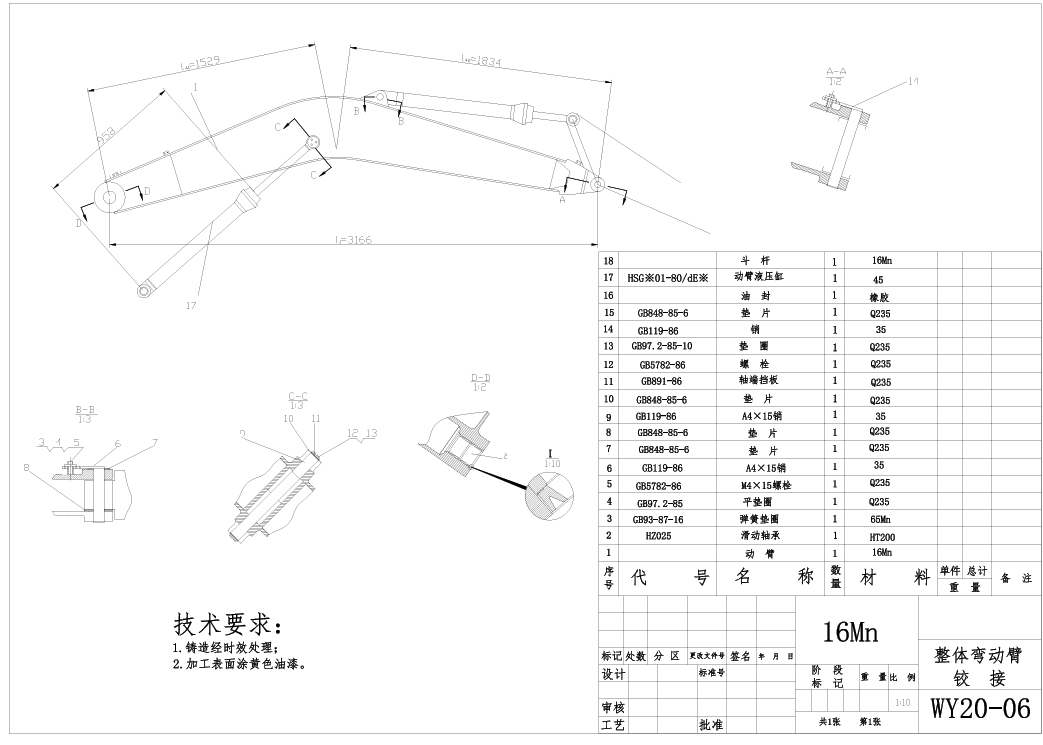

9. A3-弯动臂.PDF

168 KB

10. A3-弯动臂.dwg

85.9 KB

11. A3-斗杆.PDF

151 KB

12. A3-斗杆.dwg

85.7 KB

13. A3-斗齿.PDF

38 KB

14. A3-斗齿.dwg

56.3 KB

15. 微信截图_20240630172200.png

134 KB

16. 微信截图_20240630172208.png

175 KB

17. 微信截图_20240630172216.png

313 KB

18. 微信截图_20240630172221.png

167 KB

19. 微信截图_20240630172224.png

149 KB

20. 摘要.doc

27.5 KB

21. 毕业论文扉页格式（任务书、评阅书、答辩及综合成绩）.doc

35 KB

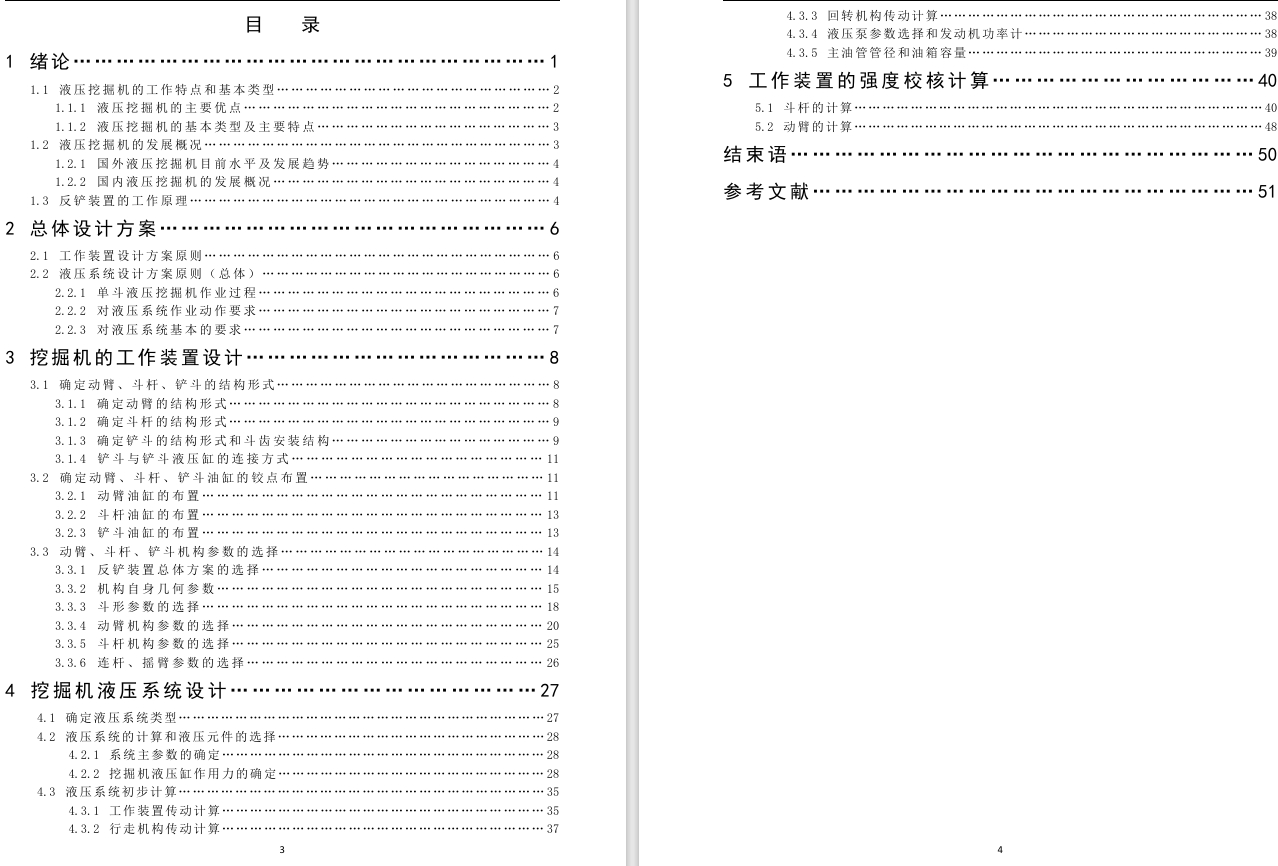

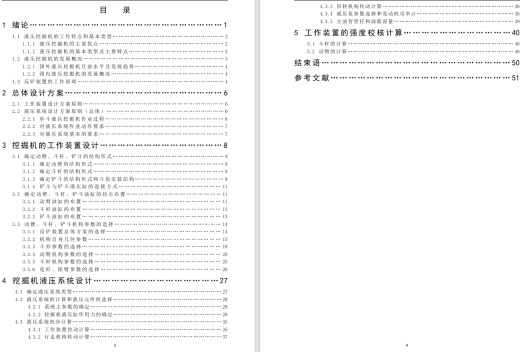

22. 目录.doc

19 KB

23. 目录.pdf

51.1 KB

24. 说明书 (1).pdf

627 KB

25. 说明书 (2).pdf

627 KB

26. 说明书.doc

2.06 MB

27. 说明书.pdf

627 KB
