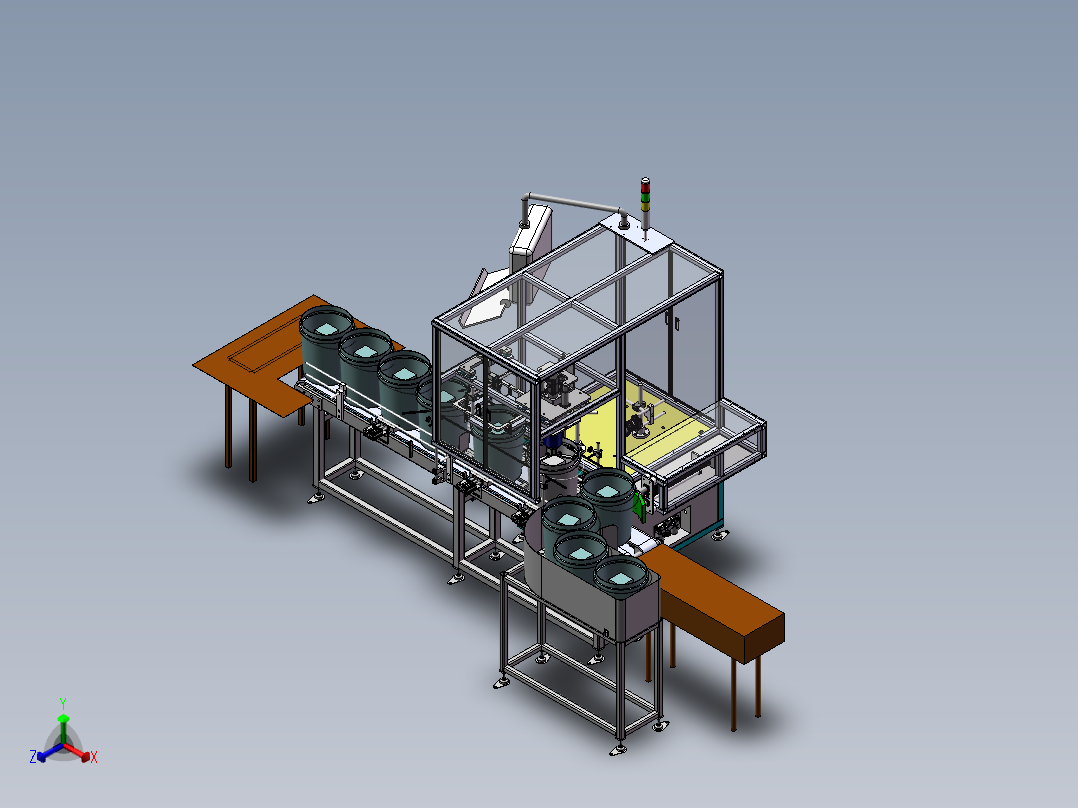

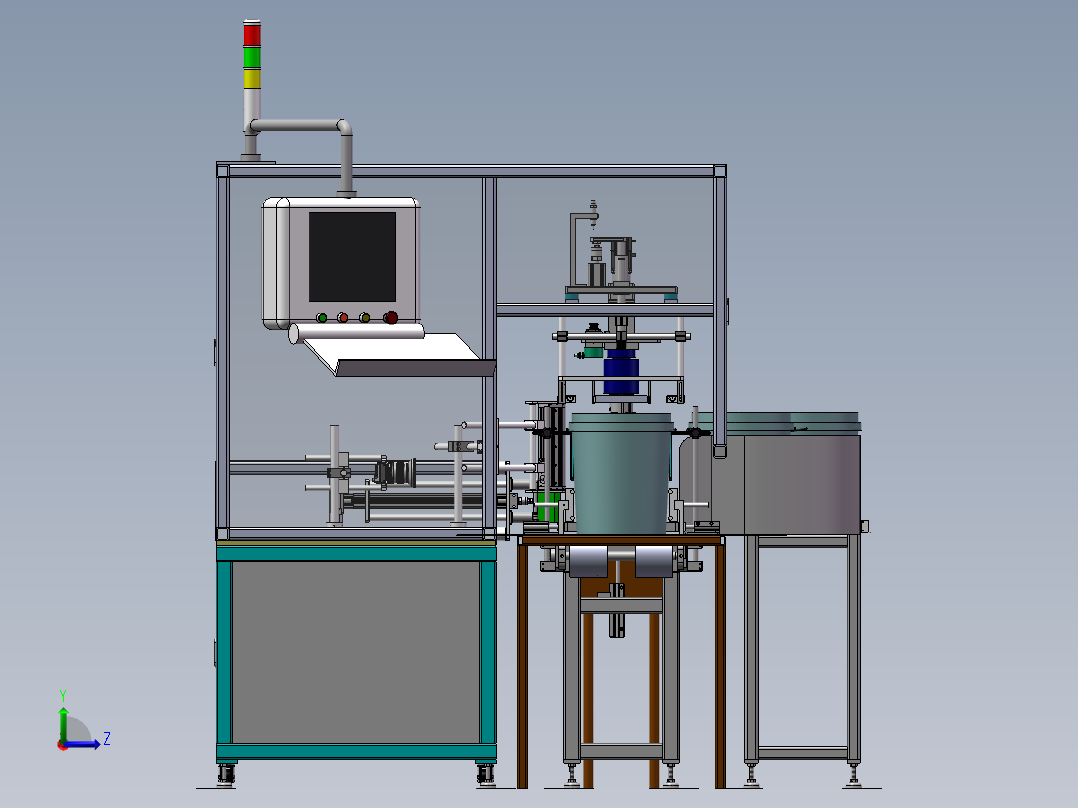

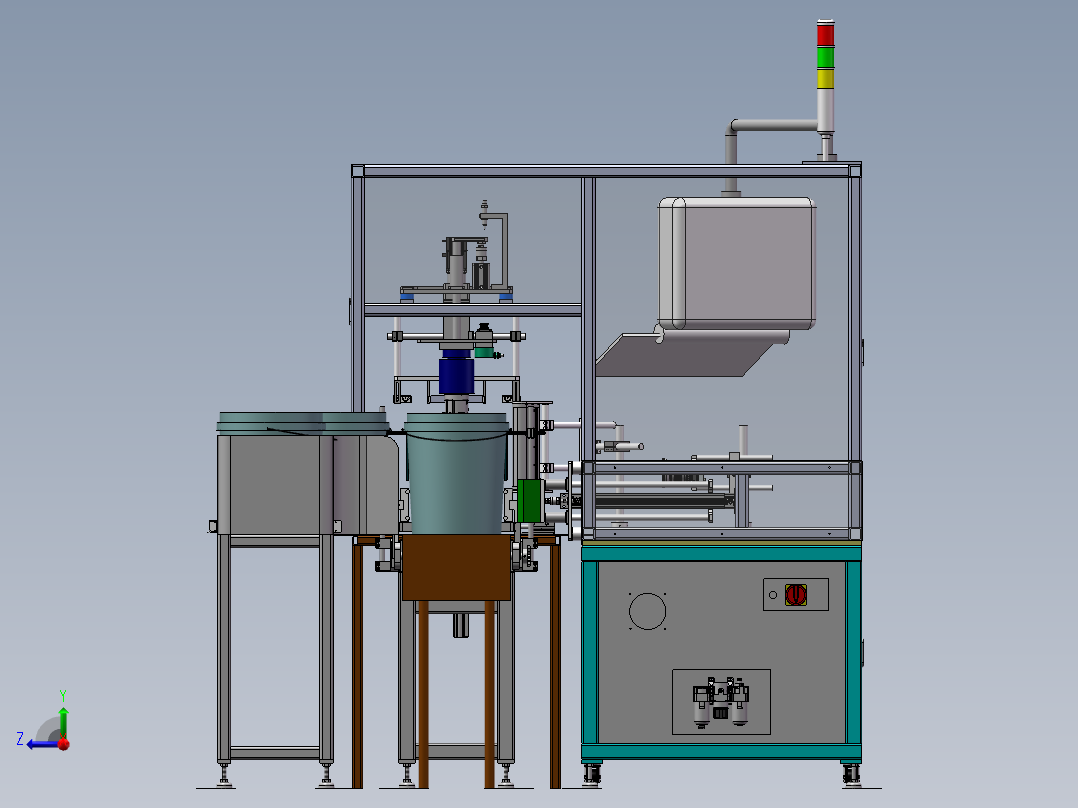

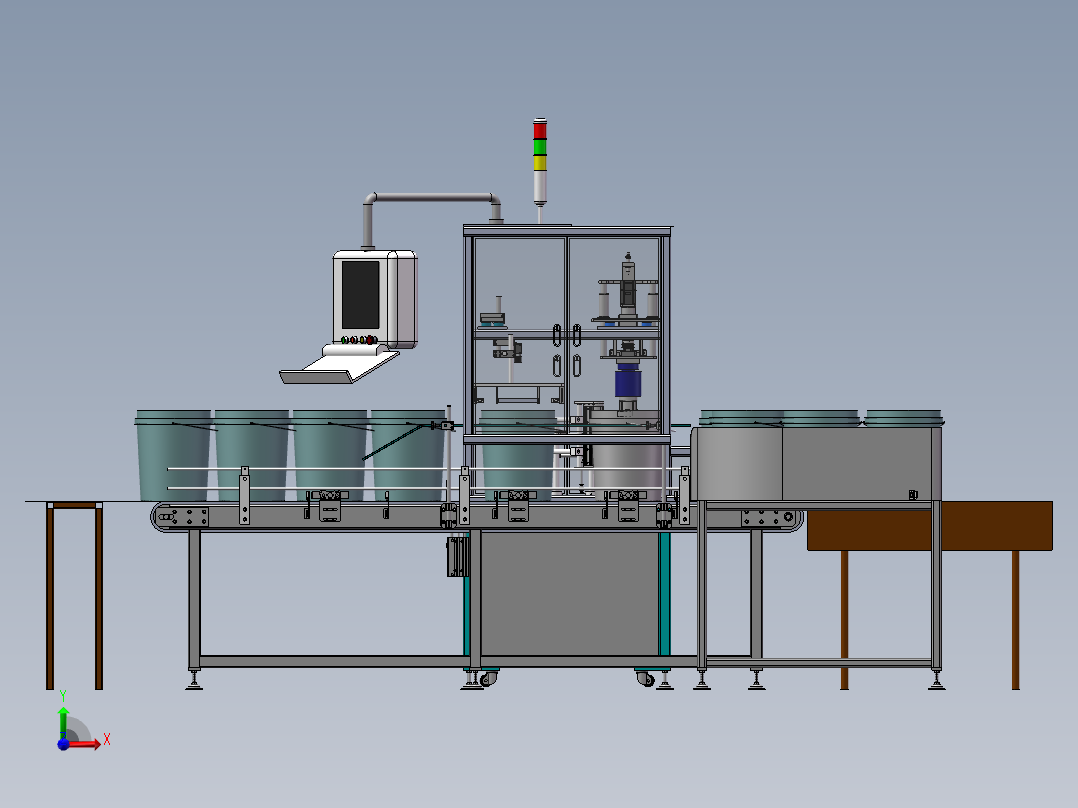

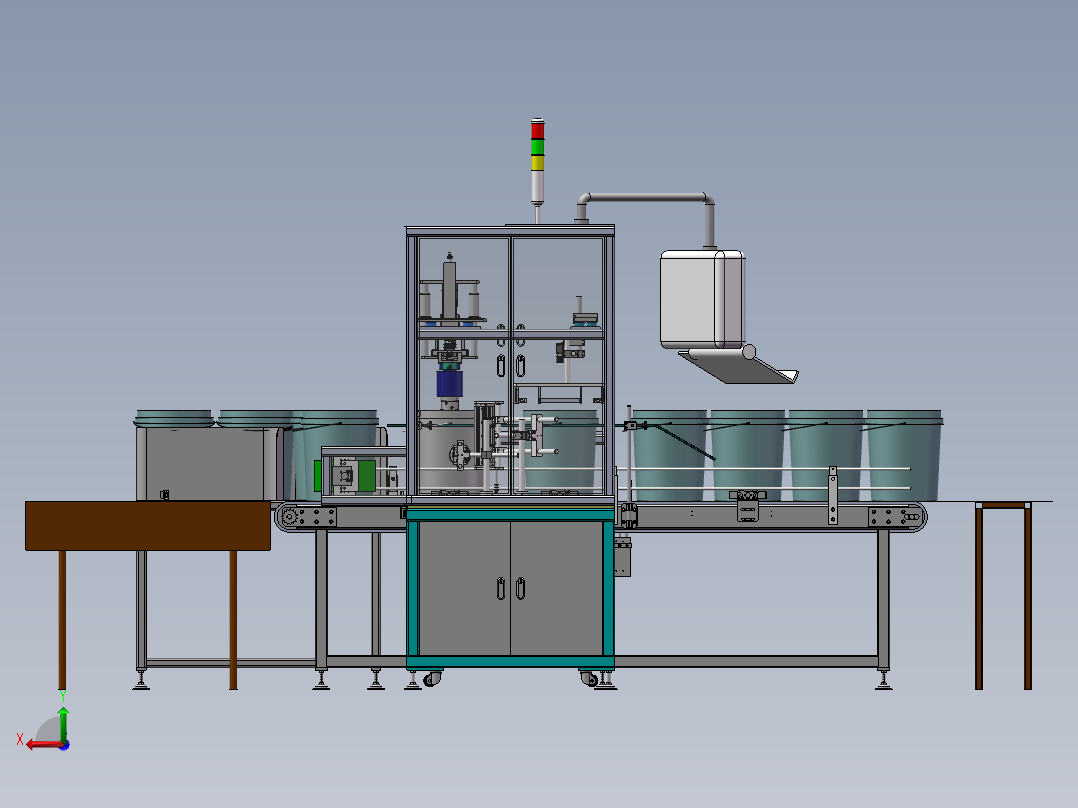

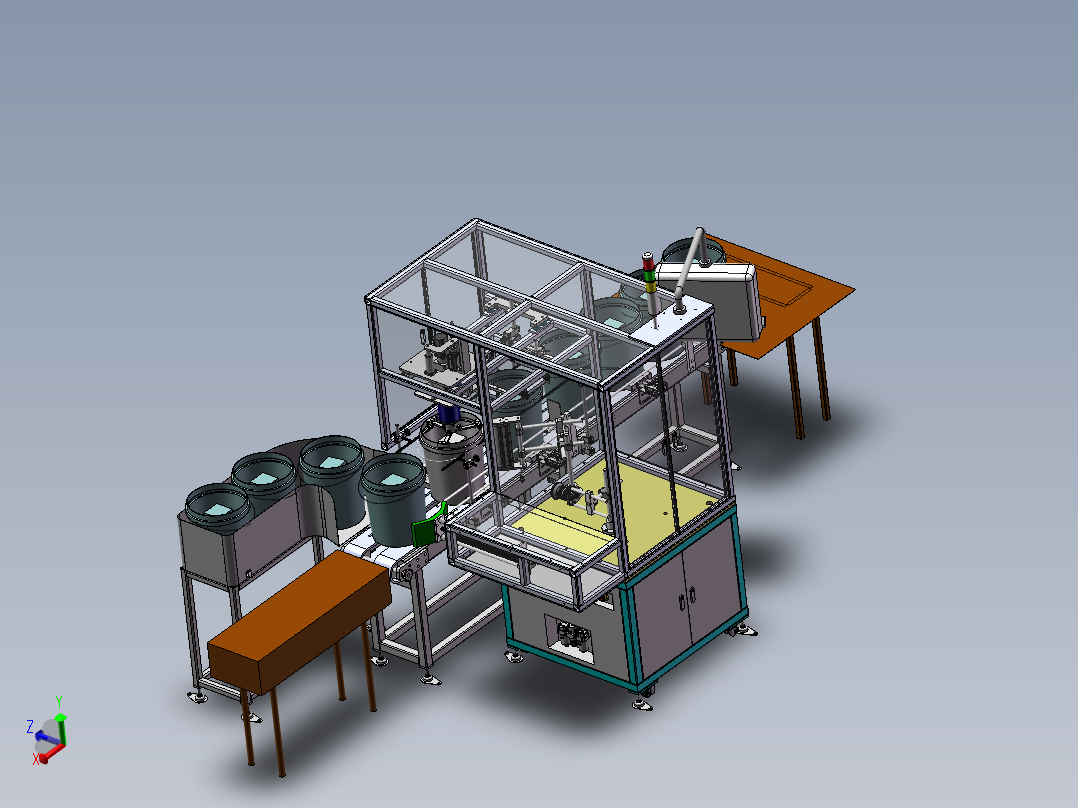

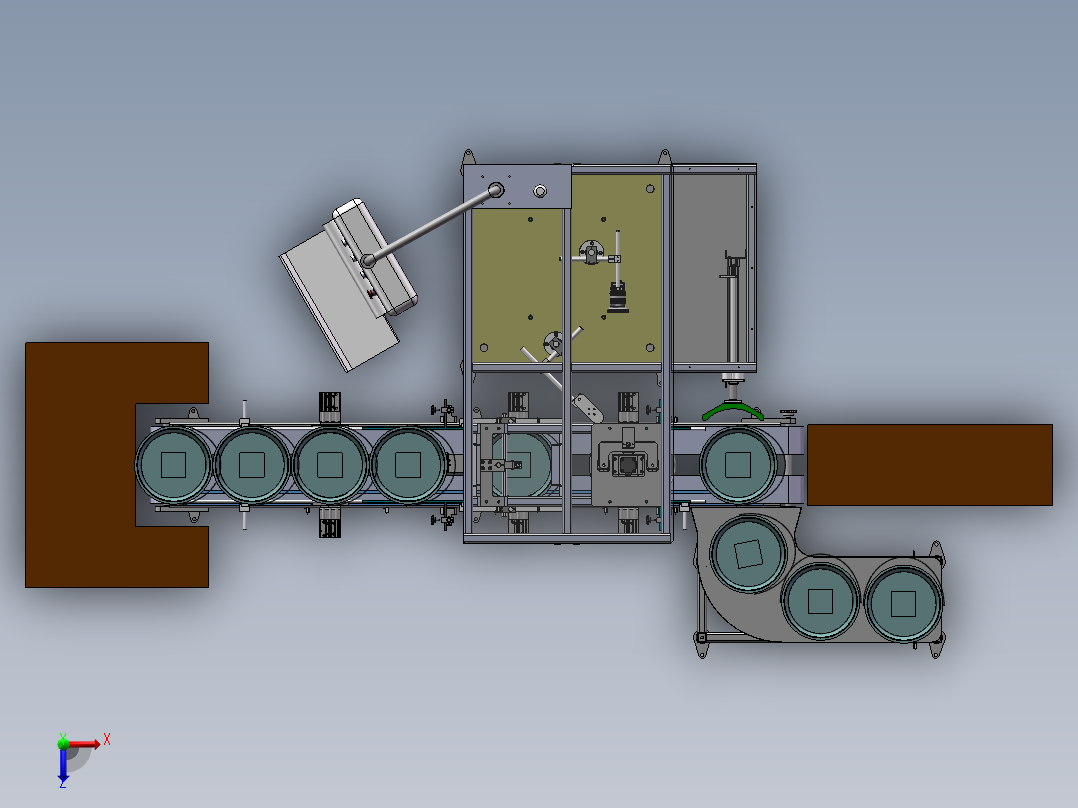

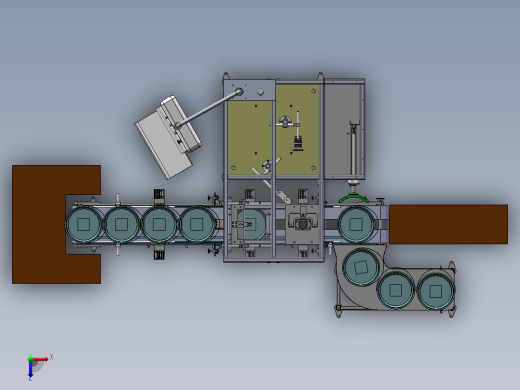

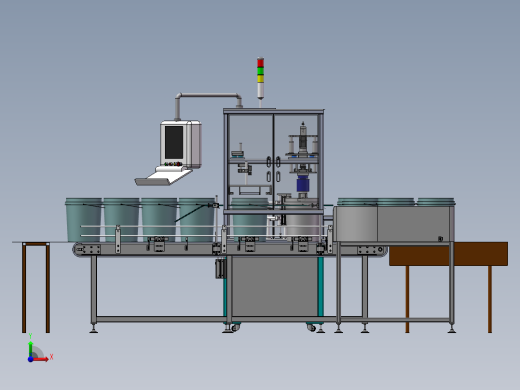

BP工业油桶20L自动化检测线（sw18可编辑+工程图+BOM）SolidWorks,step 3D模型
机械图纸名称为：BP工业油桶20L自动化检测线（sw18可编辑+工程图+BOM），属于机械设备，智能装置分类，软件为SolidWorks,step, 三维模型格式为sldasm,sldprt,pdf,step，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10364759
模型大小：102.33M
软件版本： SolidWorks,step
模型格式：sldasm,sldprt,pdf,step
是否可编辑：可修改，包括参数
上传时间：2026-01-09
图纸介绍：
下载模型
文件列表
1. AC30-03-A.sldasm
768 KB
2. AC30-03-A.step_AF Body_30-03.sldprt
60.1 KB
3. AC30-03-A.step_AF Bowl (New)_30.sldprt
41.9 KB
4. AC30-03-A.step_AF Drain_30.sldprt
38.8 KB
5. AC30-03-A.step_AL Body_30-03.sldprt
121 KB
6. AC30-03-A.step_AL Bowl_30.sldprt
41.6 KB
7. AC30-03-A.step_AR3015AA Body_30.sldprt
137 KB
8. AC30-03-A.step_AR3015AA_AR30-03-A.sldasm
28 KB
9. AC30-03-A.step_Port Plug_.125 NPT.sldprt
40.8 KB
10. AC30-03-A.step_Y3035DBC Clamp_Y300F.sldprt
128 KB
11. AC30-03-A.step_Y3035DBC Clamp_Y300R.sldprt
126 KB
12. AC30-03-A.step_Y3035DBC Mnt Bracket_Y300T.sldprt
50.4 KB
13. AC30-03-A.step_Y3035DBC Seal_Y300.sldprt
47.1 KB
14. AC30-03-A.step_Y3035DBC Spacer Body_Y300.sldprt
48.8 KB
15. AC30-03-A.step_Y3035DBC_Y300T-A.sldasm
30.4 KB
16. ATP14XL031-A-P9.sldasm
175 KB
17. ATP14XL031-A-P9_a.sldprt
199 KB
18. ATP28XL031-A-P16.sldasm
182 KB
19. ATP28XL031-A-P16_a.sldprt
343 KB
20. B6904ZZ.sldprt
106 KB
21. B7204-DF.sldprt
39 KB
22. BOLT2_5-8.sldprt
43.5 KB
23. BOLT4-14.sldprt
42.8 KB
24. BP-工业油桶异物&标签 视觉检测设备机械方案说明书.pdf
750 KB
25. BP工业油桶检测线使用说明书.pdf
1.27 MB
26. BP工业油桶自动检测线标准件采购单.xls
24.5 KB
27. BP工业油桶自动检测线电气采购单.xls
21.5 KB
28. BP工业油桶自动检测线视觉系统采购单.xls
19 KB
29. BRWE20.sldasm
264 KB
30. BRWE20cover.sldprt
40.5 KB
31. BRWE20housing.sldprt
59.7 KB
32. BRWE20nut.sldprt
62.1 KB
33. BRWE20spacer.sldprt
32.3 KB
34. BTRM12.sldasm
153 KB
35. BTRM12housing.sldprt
91.2 KB
36. Basler ace 2CL C-Mount v02.SLDPRT
2.08 MB
37. Basler racer 2CL mountless v02.SLDPRT
2.5 MB
38. Button-on-off.sldprt
373 KB
39. C-MAKS1412L_n.sldprt
45.2 KB
40. C-MAKS1412M.sldasm
77 KB
41. C-MAKS1412M_b.sldprt
35.5 KB
42. C-MAKS1412M_r.sldprt
33.1 KB
43. C-SCPS46-16-19.sldasm
248 KB
44. C-SCPS46-16-19_b.sldprt
241 KB
45. CHJFD50A.sldasm
168 KB
46. CHJFD50Abody.sldprt
86.9 KB
47. CHJFD50Aseal.sldprt
32.5 KB
48. CHJFD50Aswivel.sldprt
49 KB
49. CHJFD50Awheel.sldprt
35.2 KB
50. COMPUTER_BODY.SLDPRT
77 KB
51. CP96SDL32-400.sldasm
328 KB
52. CP96SDL32-400.step_C96_Covers_32.sldprt
103 KB
53. CP96SDL32-400.step_C96_Covers_32H.sldprt
99.7 KB
54. CP96SDL32-400.step_C96_Foot_32.sldprt
43.6 KB
55. CP96SDL32-400.step_C96_RodNut_M10X1.25.sldprt
42.1 KB
56. CP96SDL32-400.step_C96_Rod_32.sldprt
35.9 KB
57. CP96SDL32-400.step_CP96_Tube_32.sldprt
79.1 KB
58. CPSFJZ20-500-M8-N8-SC20.SLDPRT
74.1 KB
59. CPSFJZ25-300-M10-N10-SC200.sldprt
71.5 KB
60. CQ2B40-50DMZ.sldasm
164 KB
61. CQ2B40-50DMZ.step_CQ2 SnapRing_40.sldprt
39.7 KB
62. CQ2B40-50DMZ.step_CQ22031Rods_40M.sldprt
35 KB
63. CQ2B40-50DMZ.step_CQ2Tube_40B.sldprt
70.1 KB
64. E3Z-T61A.SLDPRT
78.8 KB
65. FJ-0-10_2_03.sldasm
96.7 KB
66. FJ-0-14_2_03.sldasm
114 KB
67. FJKNS12-100.SLDPRT
105 KB
68. FJKNS12-100.sldasm
80.2 KB
69. FJKNS12-100pad.sldprt
51.9 KB
70. FJKNS12-100screw.sldprt
42.4 KB
71. GCPS29-8-8.sldasm
202 KB
72. GCPS29-8-8_b.sldprt
250 KB
73. Gewindestift DIN 913 - M4x3_.sldprt
42.5 KB
74. Gewindestift DIN 913 - M5x4_.sldprt
41.7 KB
75. HC-KFS23.sldprt
224 KB
76. HI_FJ-0-10_1.sldprt
51.1 KB
77. HI_FJ-0-14_1.sldprt
48.1 KB
78. HI_FJ-M10x1.25_Nut.sldprt
40.1 KB
79. HI_FJ-M14x1.5_Nut.sldprt
41.6 KB

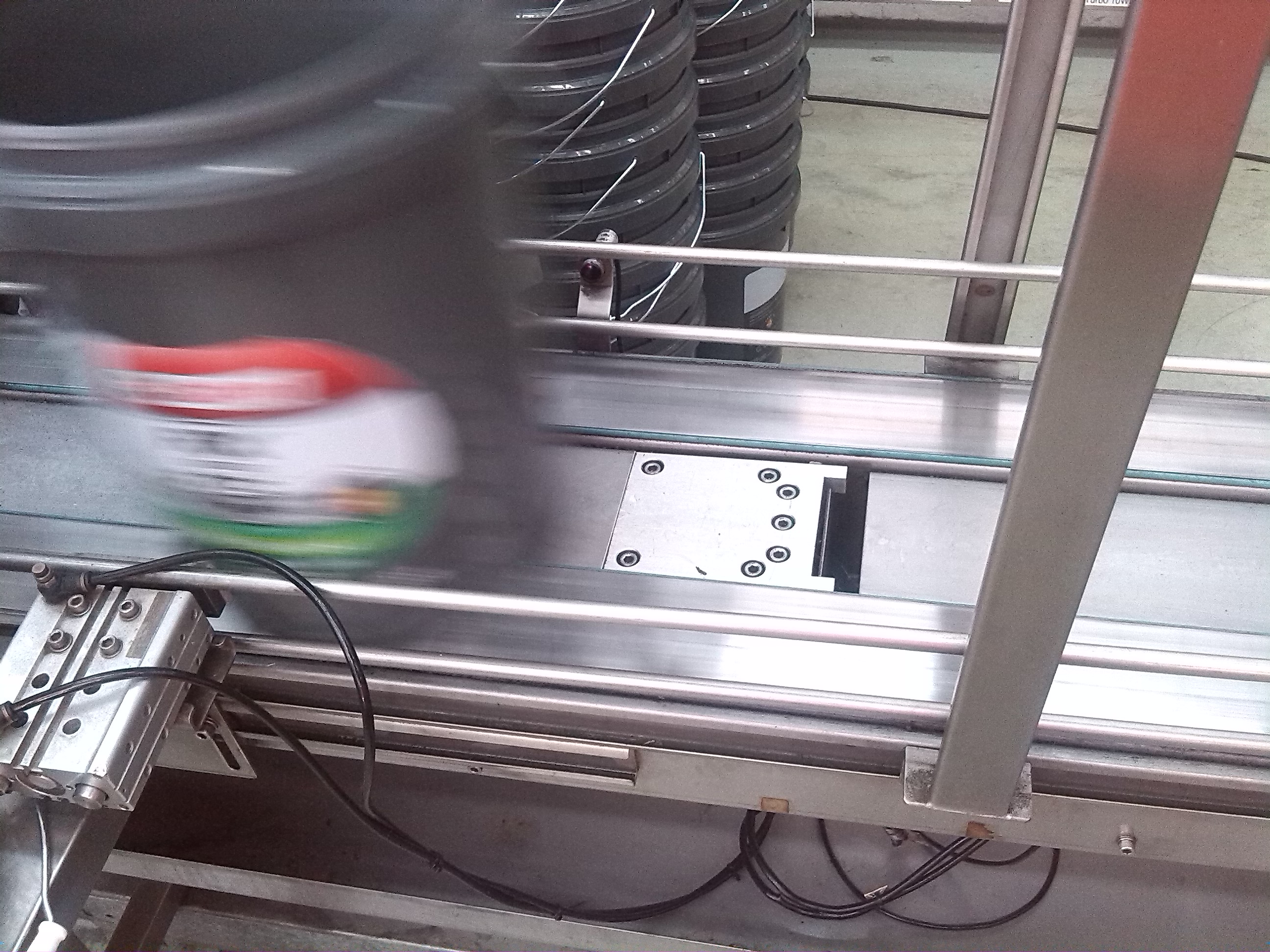

80. IMG_20131101_151942.jpg
1.18 MB

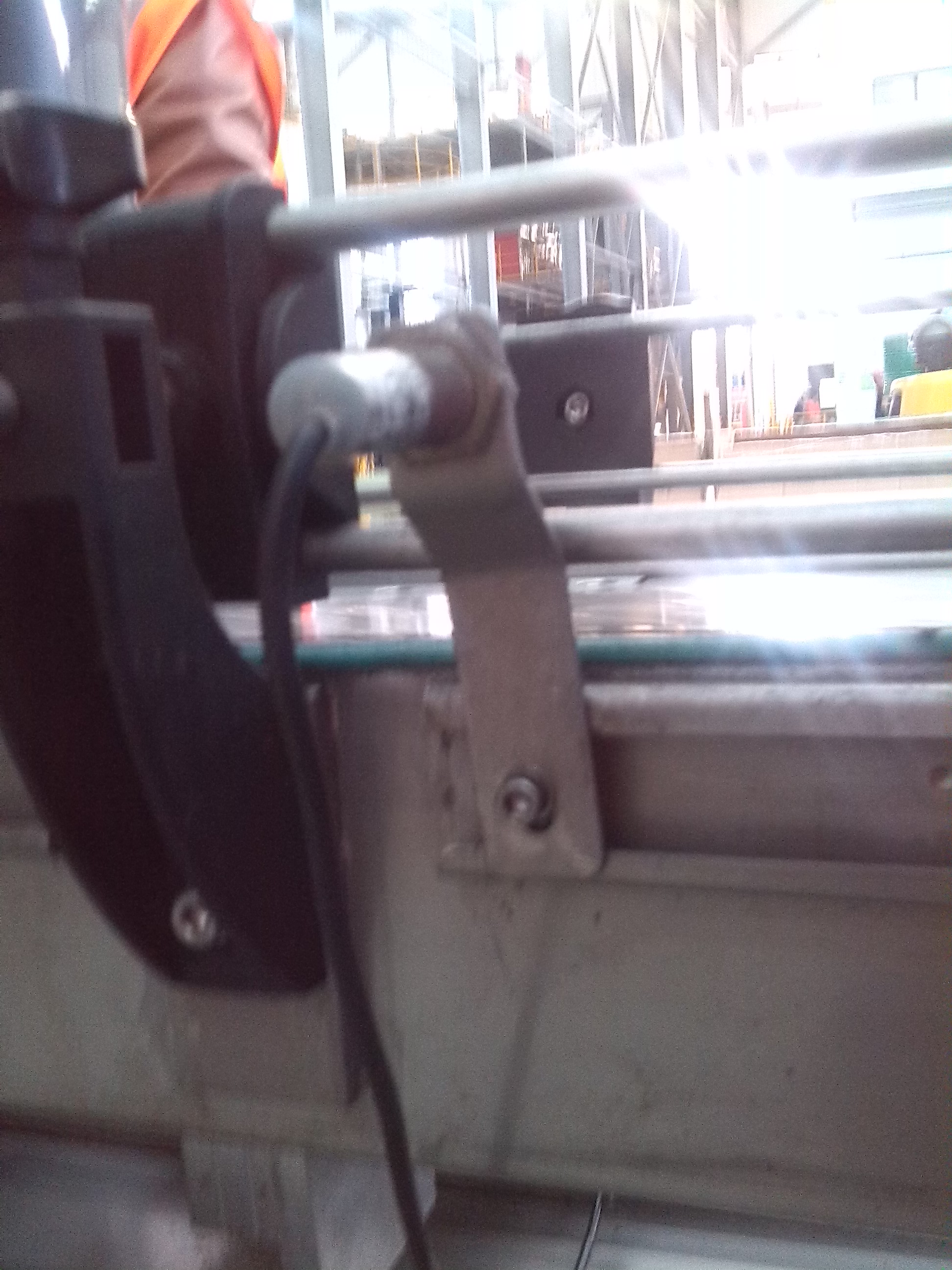

81. IMG_20131101_152116.jpg
904 KB
82. LDL2-14630SW-WD.SLDPRT
93.1 KB
83. LHISWMF20.sldprt
109 KB
84. M118FM08.SLDPRT
47.3 KB
85. MGPM20-125Z.sldasm
146 KB
86. MGPM20-125Z.step_MGPRod_20M.sldprt
120 KB
87. MGPM20-125Z.step_MGPZTube_20M.sldprt
170 KB
88. MGPM20-125Z.step_Port Plug_.125 NPT.sldprt
117 KB
89. MGPM20-40Z.sldasm
173 KB
90. MGPM20-40Z.step_MGPRod_20M.sldprt
39.4 KB
91. MGPM20-40Z.step_MGPZTube_20M.sldprt
87.6 KB
92. MGPM20-40Z.step_Port Plug_.125 NPT.sldprt
37.1 KB
93. MHS3-50D.sldasm
106 KB
94. MHS3-50D.step_MHS33126Cylinder_50.sldprt
80.4 KB
95. MHS3-50D.step_MHS33126Finger_50.sldprt
37.4 KB
96. OPT-LS262-W-V3.2示意图.SLDPRT
874 KB
97. RHI58N-OBAK1R66N-04096-1.SLDPRT
207 KB
98. RTWS26.sldprt
38.6 KB
99. SHIMPO VRSF-S9C-400.SLDPRT
291 KB
100. STWS12.sldprt
39.4 KB
101. TCL_LIGHT.sldprt
97.1 KB
102. XM-BP1-0000.SLDASM
7.27 MB
103. XM-BP1-0000.SLDDRW
7.27 MB
104. XM-BP1-0000.STEP
45.9 MB
105. XM-BP1-1000.SLDDRW
1.09 MB
106. XM-BP1-1000.sldasm
1.16 MB
107. XM-BP1-1001.SLDDRW
362 KB
108. XM-BP1-1001.sldprt
703 KB
109. XM-BP1-1002.SLDDRW
263 KB
110. XM-BP1-1002.sldprt
247 KB
111. XM-BP1-1003.SLDDRW
149 KB
112. XM-BP1-1003.SLDPRT
102 KB
113. XM-BP1-1004.SLDDRW
111 KB
114. XM-BP1-1004.SLDPRT
43.6 KB
115. XM-BP1-1005.SLDDRW
132 KB
116. XM-BP1-1005.SLDPRT
62 KB
117. XM-BP1-1006.SLDDRW
109 KB
118. XM-BP1-1006.SLDPRT
41.4 KB
119. XM-BP1-1007.SLDDRW
200 KB
120. XM-BP1-1007.SLDPRT
150 KB
121. XM-BP1-1008.SLDDRW
145 KB
122. XM-BP1-1008.SLDPRT
116 KB
123. XM-BP1-1009.SLDDRW
137 KB
124. XM-BP1-1009.SLDPRT
94.9 KB
125. XM-BP1-2000.SLDDRW
570 KB
126. XM-BP1-2000.sldasm
533 KB
127. XM-BP1-2001.SLDDRW
511 KB
128. XM-BP1-2001.sldprt
1.38 MB
129. XM-BP1-2002.SLDDRW
130 KB
130. XM-BP1-2002.SLDPRT
78.8 KB
131. XM-BP1-2003.SLDDRW
166 KB
132. XM-BP1-2003.SLDPRT
88.6 KB
133. XM-BP1-2004.SLDDRW
115 KB
134. XM-BP1-2004.SLDPRT
49.4 KB
135. XM-BP1-2005.SLDDRW
113 KB
136. XM-BP1-2005.SLDPRT
41.8 KB
137. XM-BP1-2006.SLDDRW
113 KB
138. XM-BP1-2006.SLDPRT
41.7 KB
139. XM-BP1-2007.SLDDRW
130 KB
140. XM-BP1-2007.SLDPRT
86.9 KB
141. XM-BP1-2008.SLDDRW
109 KB
142. XM-BP1-2008.SLDPRT
44.4 KB
143. XM-BP1-2009.SLDDRW
111 KB
144. XM-BP1-2009.SLDPRT
40.7 KB
145. XM-BP1-3000.SLDDRW
391 KB
146. XM-BP1-3000.sldasm
315 KB
147. XM-BP1-3001.SLDDRW
315 KB
148. XM-BP1-3001.sldprt
440 KB
149. XM-BP1-3002.SLDDRW
238 KB
150. XM-BP1-3002.sldprt
216 KB
151. XM-BP1-3003.SLDDRW
143 KB
152. XM-BP1-3003.SLDPRT
158 KB
153. XM-BP1-4000.SLDASM
1.09 MB
154. XM-BP1-4001.SLDDRW
193 KB
155. XM-BP1-4001.SLDPRT
153 KB
156. XM-BP1-4002.SLDDRW
227 KB
157. XM-BP1-4002.SLDPRT
138 KB
158. XM-BP1-4003.SLDDRW
273 KB
159. XM-BP1-4003.SLDPRT
171 KB
160. XM-BP1-4004.SLDDRW
160 KB
161. XM-BP1-4004.SLDPRT
117 KB
162. XM-BP1-4005.SLDDRW
169 KB
163. XM-BP1-4005.SLDPRT
96.9 KB
164. XM-BP1-4006.SLDDRW
228 KB
165. XM-BP1-4006.SLDPRT
158 KB
166. XM-BP1-4007.SLDDRW
121 KB
167. XM-BP1-4007.SLDPRT
82.3 KB
168. XM-BP1-4008.SLDDRW
136 KB
169. XM-BP1-4008.SLDPRT
73.2 KB
170. XM-BP1-4009.SLDDRW
112 KB
171. XM-BP1-4009.SLDPRT
76.2 KB
172. XM-BP1-4010.SLDDRW
104 KB
173. XM-BP1-4010.SLDPRT
55.8 KB
174. XM-BP1-4100.SLDASM
72.3 KB
175. XM-BP1-4101.SLDDRW
146 KB
176. XM-BP1-4101.SLDPRT
78.4 KB
177. XM-BP1-4102.SLDDRW
180 KB
178. XM-BP1-4102.SLDPRT
121 KB
179. XM-BP1-4103.SLDDRW
182 KB
180. XM-BP1-4103.SLDPRT
121 KB
181. XM-BP1-5000.sldasm
1.52 MB
182. XM-BP1-5001.SLDDRW
200 KB
183. XM-BP1-5001.sldprt
161 KB
184. XM-BP1-5002.SLDDRW
238 KB
185. XM-BP1-5002.sldprt
335 KB
186. XM-BP1-5003.SLDDRW
158 KB
187. XM-BP1-5003.sldprt
109 KB
188. XM-BP1-5004.SLDDRW
190 KB
189. XM-BP1-5004.SLDPRT
112 KB
190. XM-BP1-5005.SLDDRW
192 KB
191. XM-BP1-5005.sldprt
130 KB
192. XM-BP1-5006.SLDDRW
196 KB
193. XM-BP1-5006.sldprt
96.3 KB
194. XM-BP1-5007.SLDDRW
159 KB
195. XM-BP1-5007.sldprt
117 KB
196. XM-BP1-5008.SLDDRW
158 KB
197. XM-BP1-5008.sldprt
97.3 KB
198. XM-BP1-5009.SLDDRW
140 KB
199. XM-BP1-5009.SLDPRT
97.2 KB
200. XM-BP1-5010.SLDDRW
201 KB
201. XM-BP1-5010.SLDPRT
116 KB
202. XM-BP1-5011.SLDDRW
183 KB
203. XM-BP1-5011.SLDPRT
106 KB
204. XM-BP1-5012.SLDDRW
206 KB
205. XM-BP1-5012.SLDPRT
168 KB
206. XM-BP1-5013.SLDDRW
163 KB
207. XM-BP1-5013.SLDPRT
104 KB
208. XM-BP1-5014.SLDDRW
161 KB
209. XM-BP1-5014.sldprt
72.5 KB
210. XM-BP1-5015.SLDDRW
133 KB
211. XM-BP1-5015.SLDPRT
59.6 KB
212. XM-BP1-5016.SLDDRW
146 KB
213. XM-BP1-5016.SLDPRT
68.5 KB
214. XM-BP1-5017.SLDDRW
150 KB
215. XM-BP1-5017.SLDPRT
74 KB
216. XM-BP1-6000.SLDASM
493 KB
217. XM-BP1-6001.SLDDRW
173 KB
218. XM-BP1-6001.SLDPRT
113 KB
219. XM-BP1-6002.SLDDRW
182 KB
220. XM-BP1-6002.SLDPRT
187 KB
221. XM-BP1-6003.SLDDRW
142 KB
222. XM-BP1-6003.SLDPRT
98.8 KB
223. XM-BP1-6004.SLDDRW
155 KB
224. XM-BP1-6004.SLDPRT
104 KB
225. XM-BP1-6005.SLDDRW
209 KB
226. XM-BP1-6005.SLDPRT
166 KB
227. XM-BP1-6006.SLDDRW
141 KB
228. XM-BP1-6006.SLDPRT
75.2 KB
229. XM-BP1-7000.sldasm
3.06 MB
230. XM-BP1-7001.SLDDRW
168 KB
231. XM-BP1-7001.sldprt
109 KB
232. XM-BP1-7002.SLDDRW
142 KB
233. XM-BP1-7002.sldprt
147 KB
234. XM-BP1-7003.SLDDRW
186 KB
235. XM-BP1-7003.SLDPRT
121 KB
236. XM-BP1-7004.SLDDRW
117 KB
237. XM-BP1-7004.SLDPRT
54.8 KB
238. XM-BP1-7005.SLDDRW
127 KB
239. XM-BP1-7005.sldprt
137 KB
240. XM-BP1-7006.SLDDRW
263 KB
241. XM-BP1-7006.SLDPRT
148 KB
242. XM-BP1-7007.SLDDRW
263 KB
243. XM-BP1-7007.SLDPRT
189 KB
244. XM-BP1-7008.SLDDRW
128 KB
245. XM-BP1-7008.SLDPRT
143 KB
246. XM-BP1-7100.SLDASM
55.5 KB
247. XM-BP1-7101.SLDDRW
155 KB
248. XM-BP1-7101.SLDPRT
180 KB
249. XM-BP1-7102.SLDDRW
156 KB
250. XM-BP1-7200.SLDASM
123 KB
251. XM-BP1-7201.SLDDRW
160 KB
252. XM-BP1-7201.sldprt
210 KB
253. XM-BP1-7202.SLDDRW
171 KB
254. XM-BP1-7202.sldprt
98.5 KB
255. XM-BP1-8000.SLDASM
2.12 MB
256. XM-BP1-8001.SLDDRW
162 KB
257. XM-BP1-8001.SLDPRT
72.2 KB
258. XM-BP1-8002.SLDDRW
124 KB
259. XM-BP1-8002.SLDPRT
81.2 KB
260. XM-BP1-8003.SLDDRW
223 KB
261. XM-BP1-8003.SLDPRT
126 KB
262. XM-BP1-8004.SLDDRW
135 KB
263. XM-BP1-8004.SLDPRT
72.8 KB
264. XM-BP1-8005.SLDDRW
203 KB
265. XM-BP1-8005.SLDPRT
150 KB
266. XM-BP1-8006.SLDDRW
160 KB
267. XM-BP1-8006.SLDPRT
116 KB
268. XM-BP1-8007.SLDDRW
134 KB
269. XM-BP1-8007.SLDPRT
70.7 KB
270. XM-BP1-8008.SLDDRW
291 KB
271. XM-BP1-8008.SLDPRT
212 KB
272. XM-BP1-8009.SLDDRW
115 KB
273. XM-BP1-8009.SLDPRT
62.1 KB
274. XM-BP1-8010.SLDDRW
113 KB
275. XM-BP1-8010.SLDPRT
63 KB
276. XM-BP1-8011.SLDDRW
116 KB
277. XM-BP1-8011.SLDPRT
63.1 KB
278. XM-BP1-8012.SLDDRW
260 KB
279. XM-BP1-8012.SLDPRT
156 KB
280. XM-BP1-8013.SLDDRW
269 KB
281. XM-BP1-8013.SLDPRT
195 KB
282. bearingB6000ZZ.sldprt
35.7 KB
283. lhiswmf25_2_03.SLDPRT
94.2 KB
284. npem6_20_2_03.SLDPRT
98.9 KB
285. ssp40b15_n_18_2_03.SLDPRT
186 KB
286. zf2_8_21_aussenteile.SLDPRT
1.43 MB
287. 主动轮19.sldprt
62.8 KB
288. 传输017.SLDPRT
92 KB
289. 传输019.SLDPRT
29.4 KB
290. 传输020.SLDPRT
28.6 KB
291. 复件 输送010.sldprt
88.5 KB
292. 复件 输送011.sldprt
79.3 KB
293. 复件 输送012.sldprt
80.6 KB
294. 定制旋转接头.SLDPRT
65.4 KB

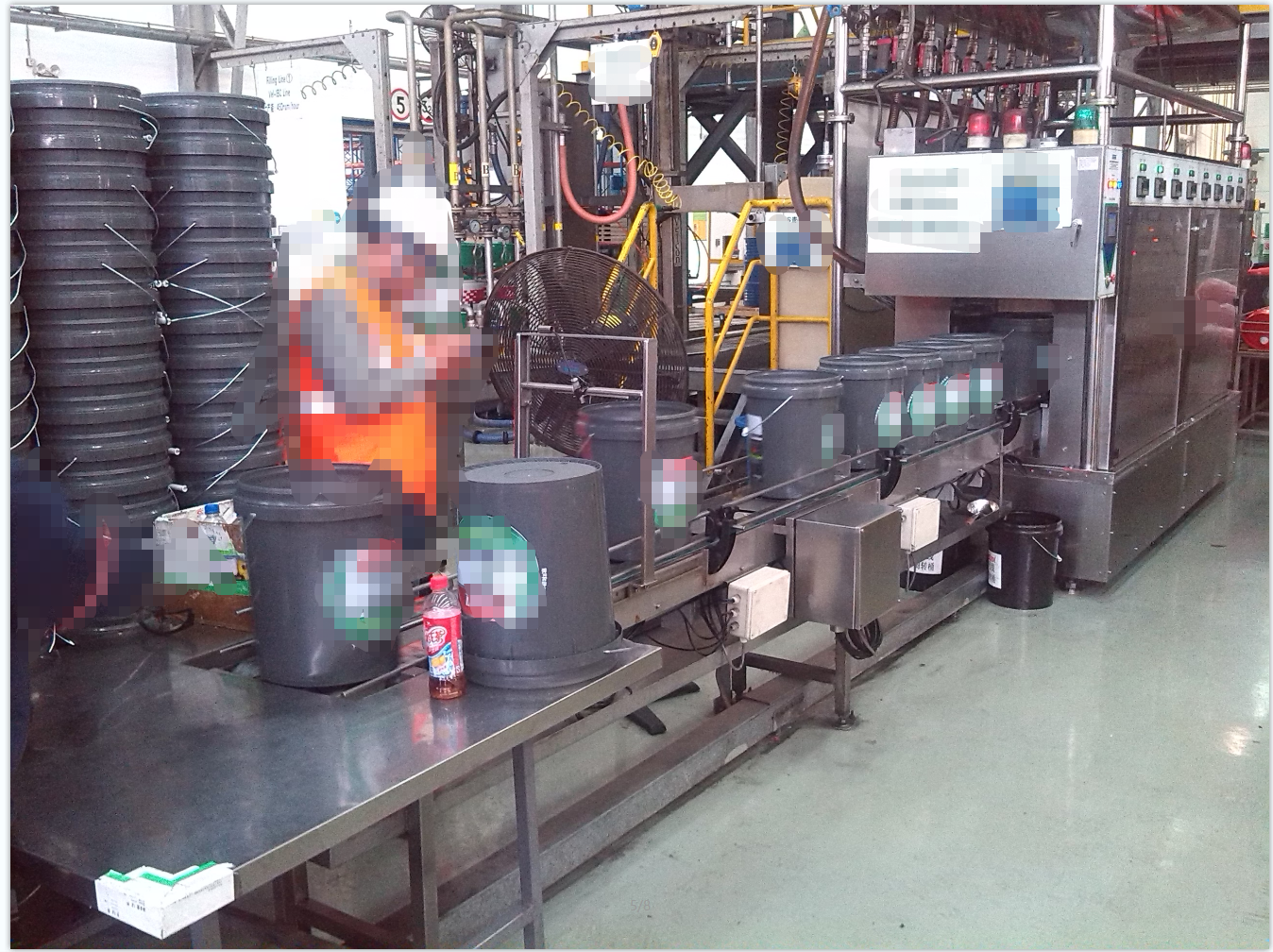

295. 微信截图_20210927153850.png
2.8 MB

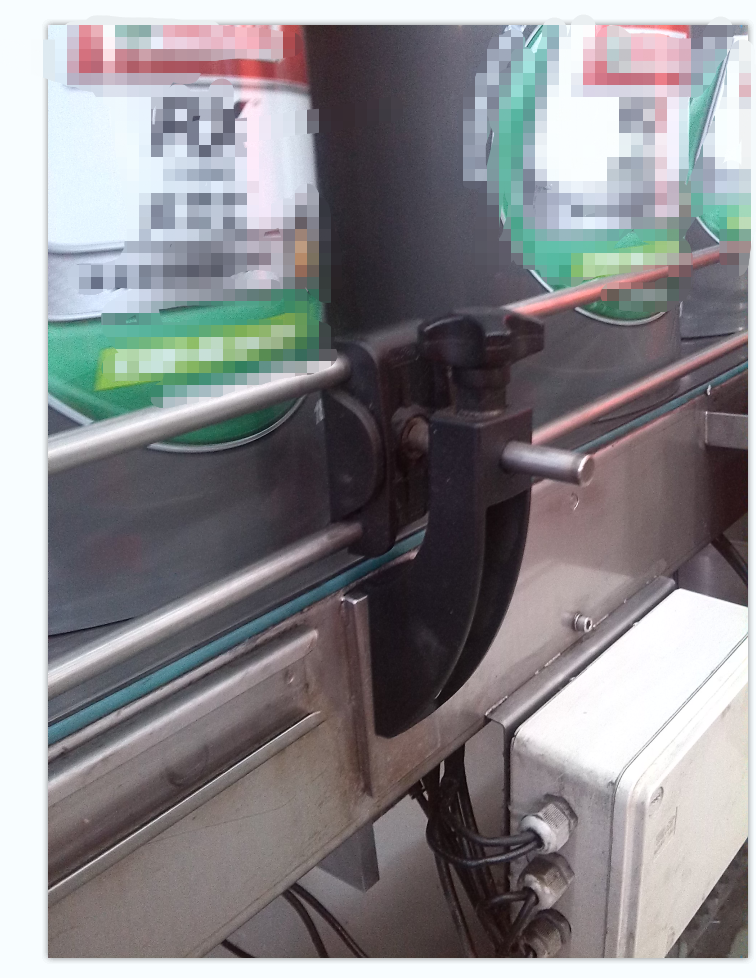

296. 微信截图_20210927153942.png
1.09 MB

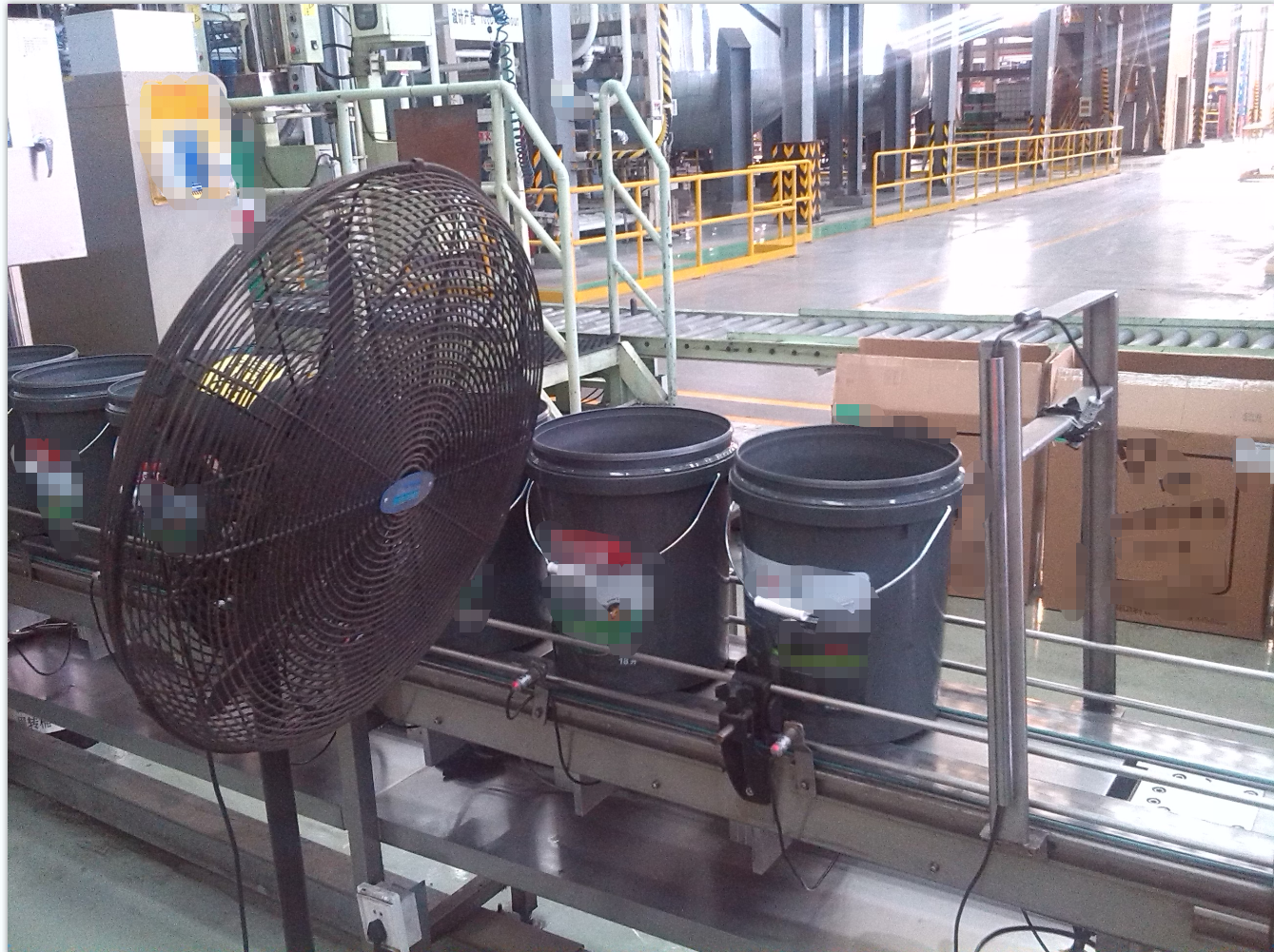

297. 微信截图_20210927154044.png
2.88 MB

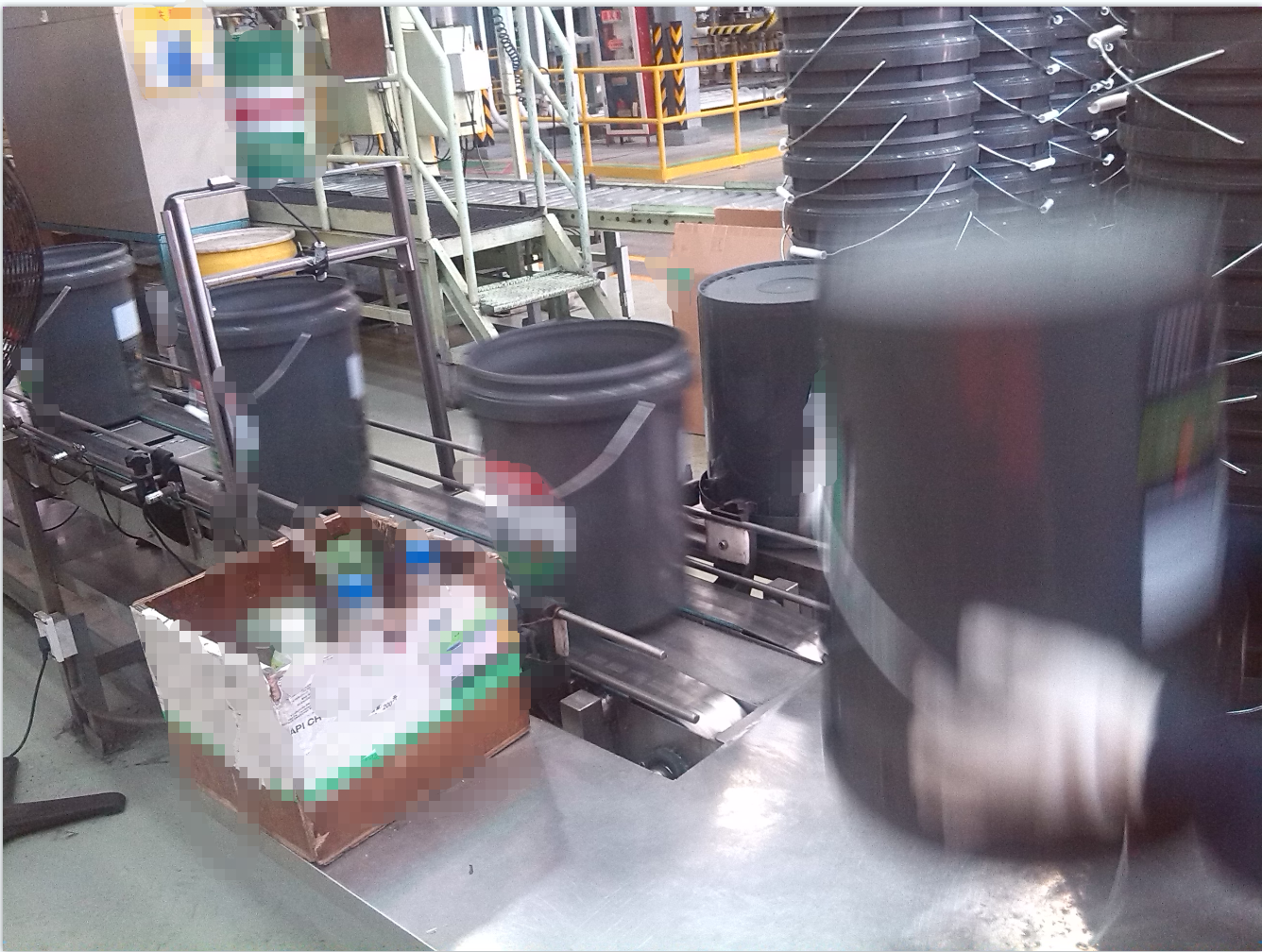

298. 微信截图_20210927154142.png
2.49 MB

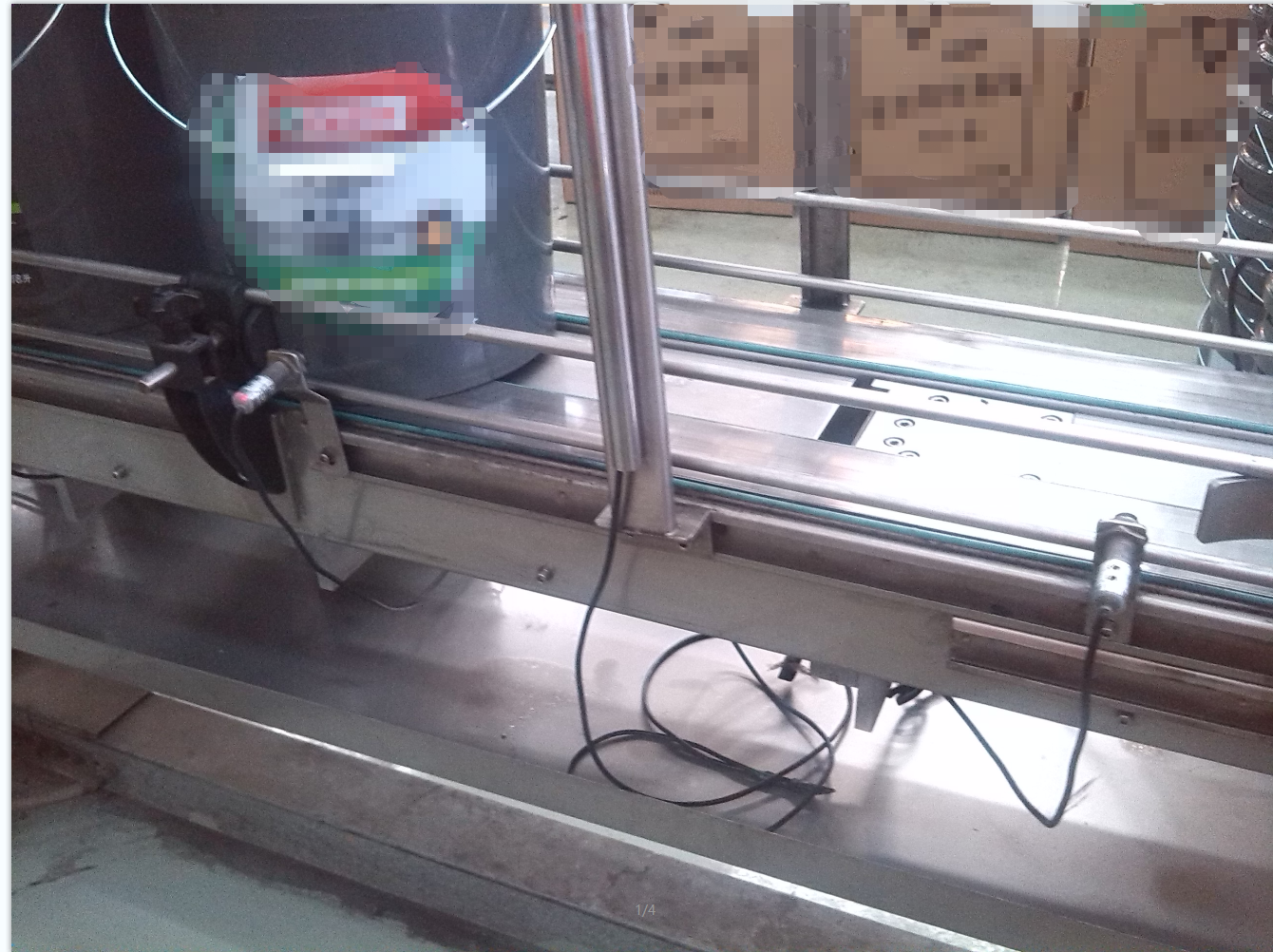

299. 微信截图_20210927154249.png
2.17 MB

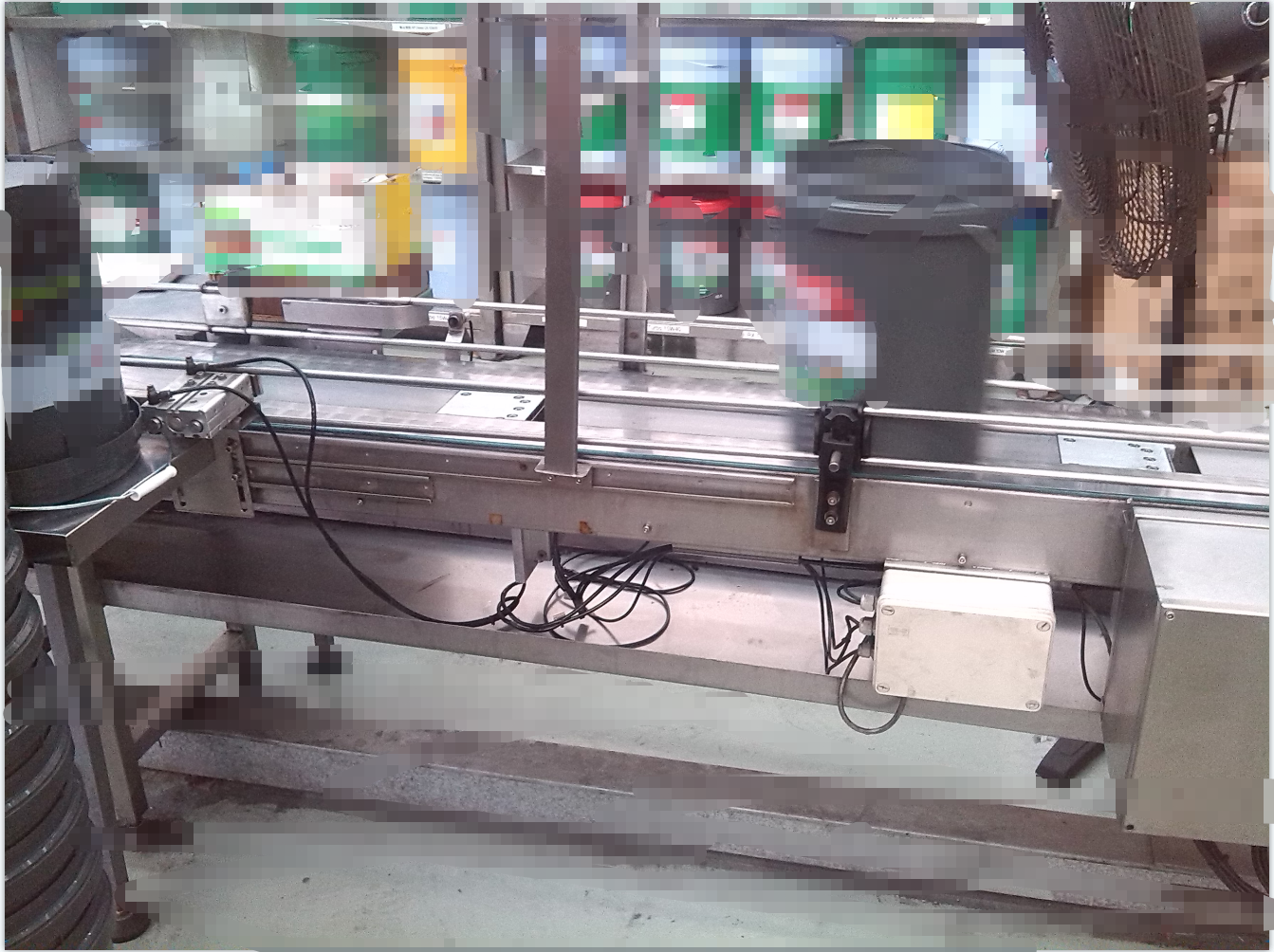

300. 微信截图_20210927154422.png
1.81 MB

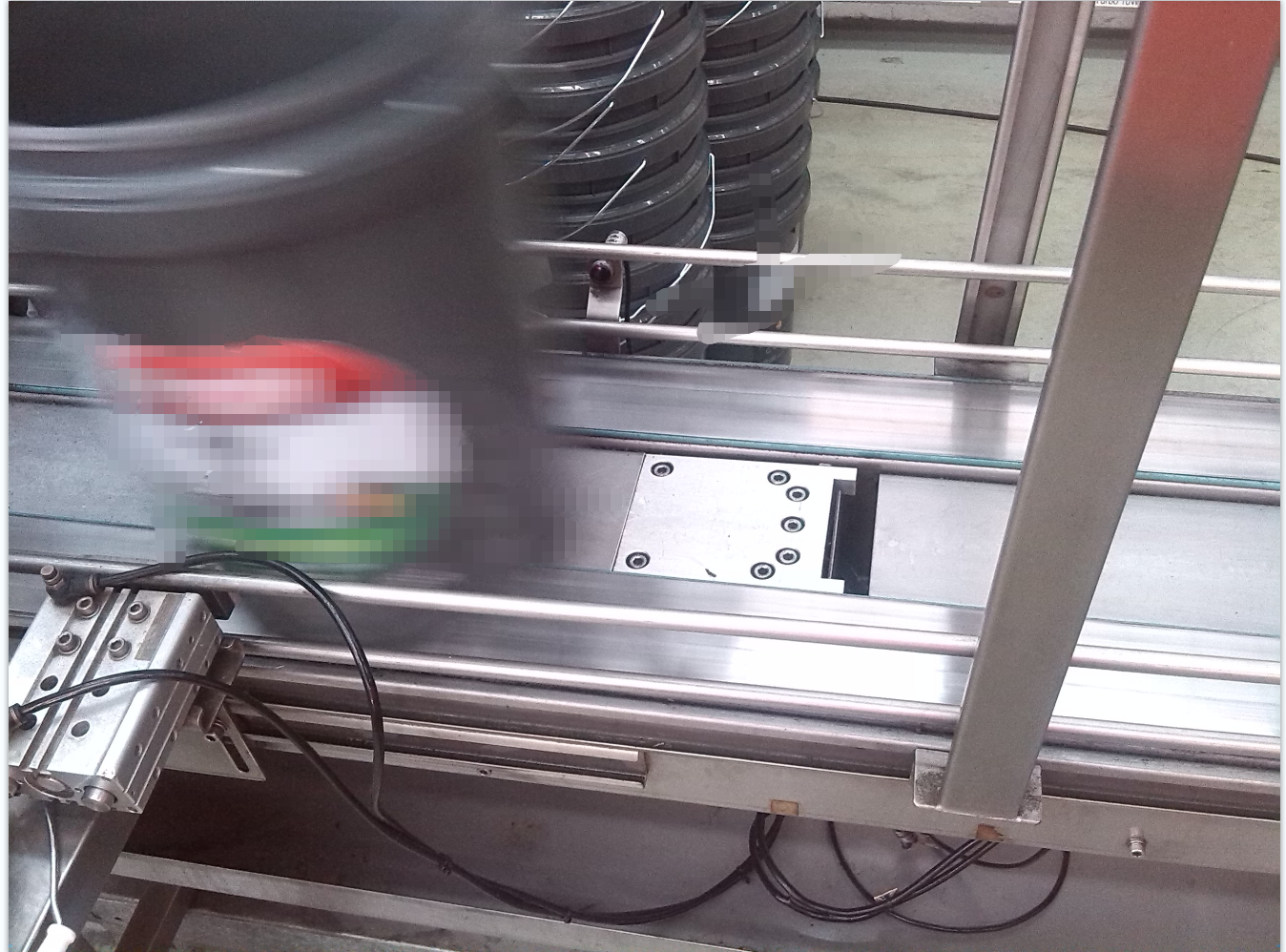

301. 微信截图_20210927154448.png
2.19 MB
302. 悬臂.SLDPRT
247 KB
303. 桌子.SLDPRT
197 KB
304. 桶.SLDASM
137 KB
305. 桶.SLDPRT
148 KB
306. 桶把手.SLDPRT
106 KB
307. 流程图.edx
349 KB

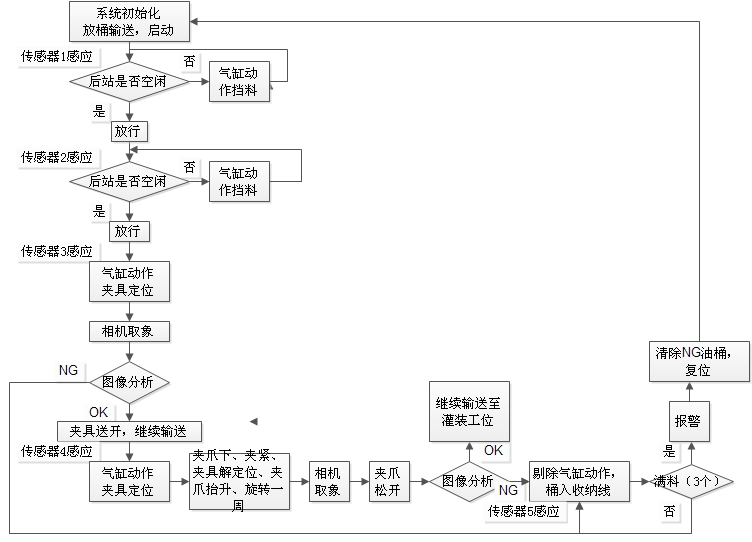

308. 流程图.jpg
116 KB
309. 现场桌子.SLDASM
57.2 KB
310. 现场版连线.SLDPRT
70.5 KB
311. 皮带new.SLDPRT
60.6 KB
312. 输送-001.sldprt
1.7 MB
313. 输送-002.sldprt
108 KB
314. 输送-003.sldprt
57.5 KB
315. 输送-005.SLDPRT
118 KB
316. 输送007.sldprt
69.1 KB
317. 输送009.sldprt
47.1 KB
318. 镜向E3Z-T61A.SLDPRT
45.9 KB
319. 镜向XM-BP1-2002.SLDPRT
66.1 KB
320. 镜向XM-BP1-2007.SLDPRT
68.5 KB
321. 镜向光电开关.SLDASM
32.1 KB
322. 镜向光电开关安装座.SLDPRT
64 KB
323. 限位夹.sldasm
34.1 KB
【BP工业油桶20L自动化检测线（sw18可编辑+工程图+BOM）】相关作品
下载提示
×
微信扫码登录
手机登录
