机械设备 / 非标机械 / 消防设备溢流阀设计含8张CAD图

消防设备溢流阀设计含8张CAD图AutoCAD图档

图档名称为：消防设备溢流阀设计含8张CAD图，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10341687

模型大小：848.91KB

软件版本： AutoCAD 2013

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-15

图纸介绍：

下载模型

东篱采菊

+ 关注

作品: 0

粉丝: 0

文件列表

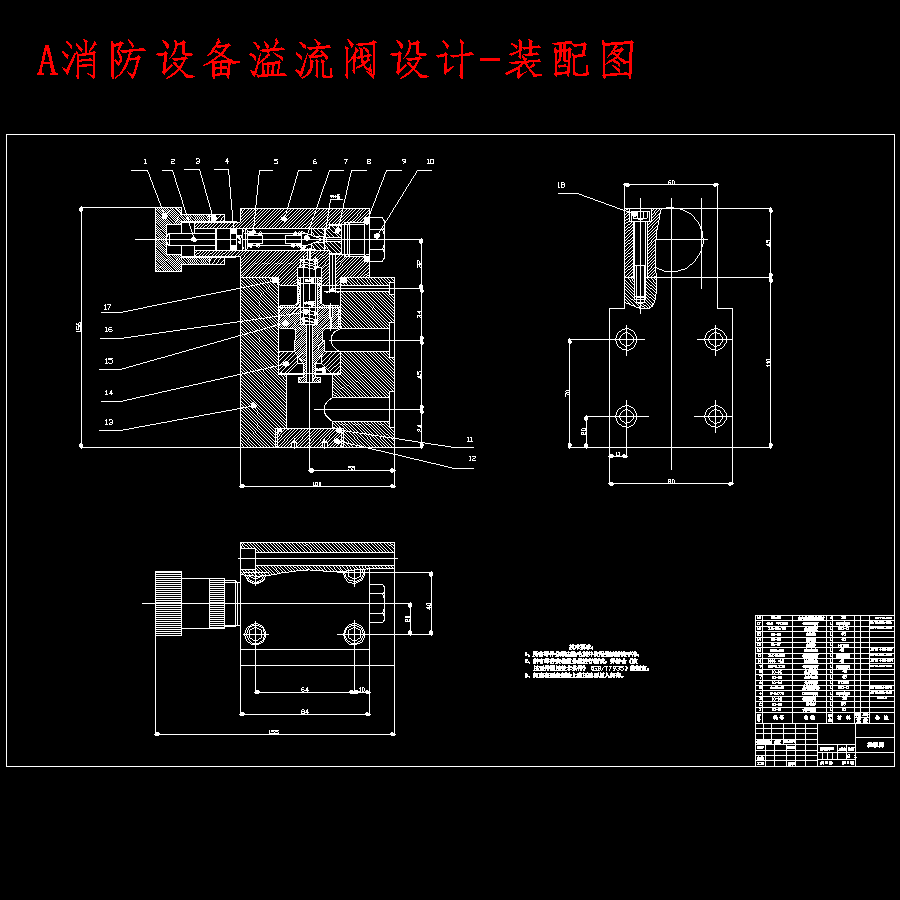

1. A消防设备溢流阀设计-装配图.dwg

110 KB

2. A消防设备溢流阀设计-装配图.png

26.7 KB

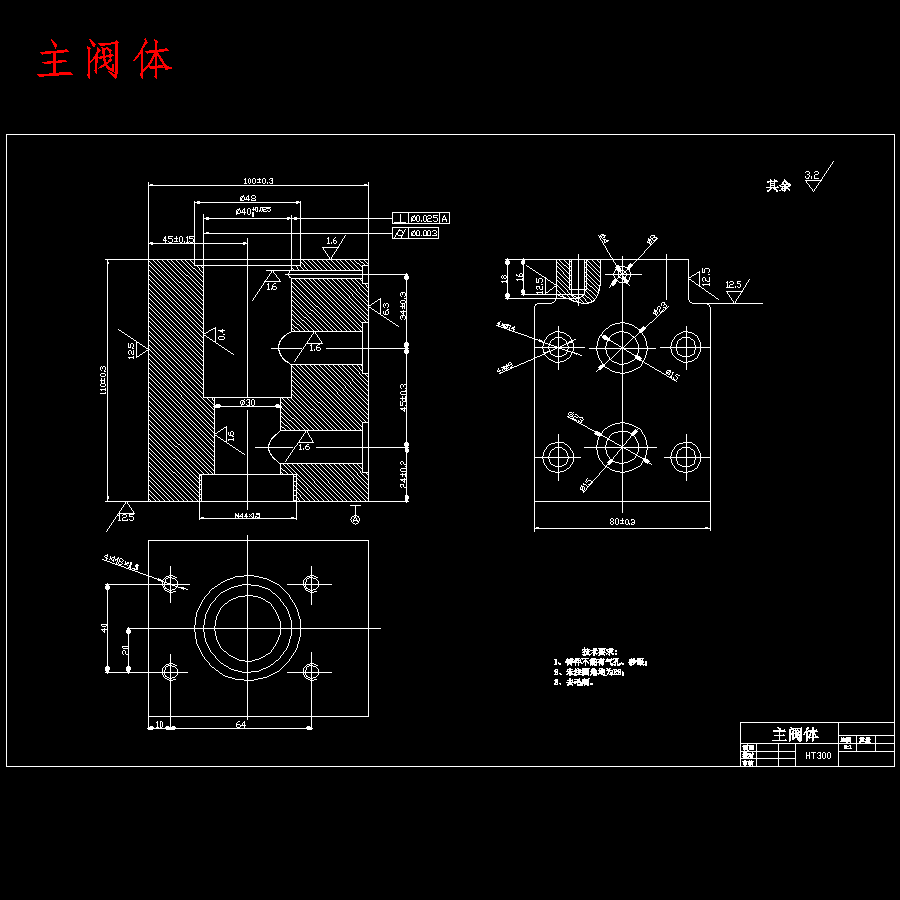

3. 主阀体.dwg

75.3 KB

4. 主阀体.png

21.7 KB

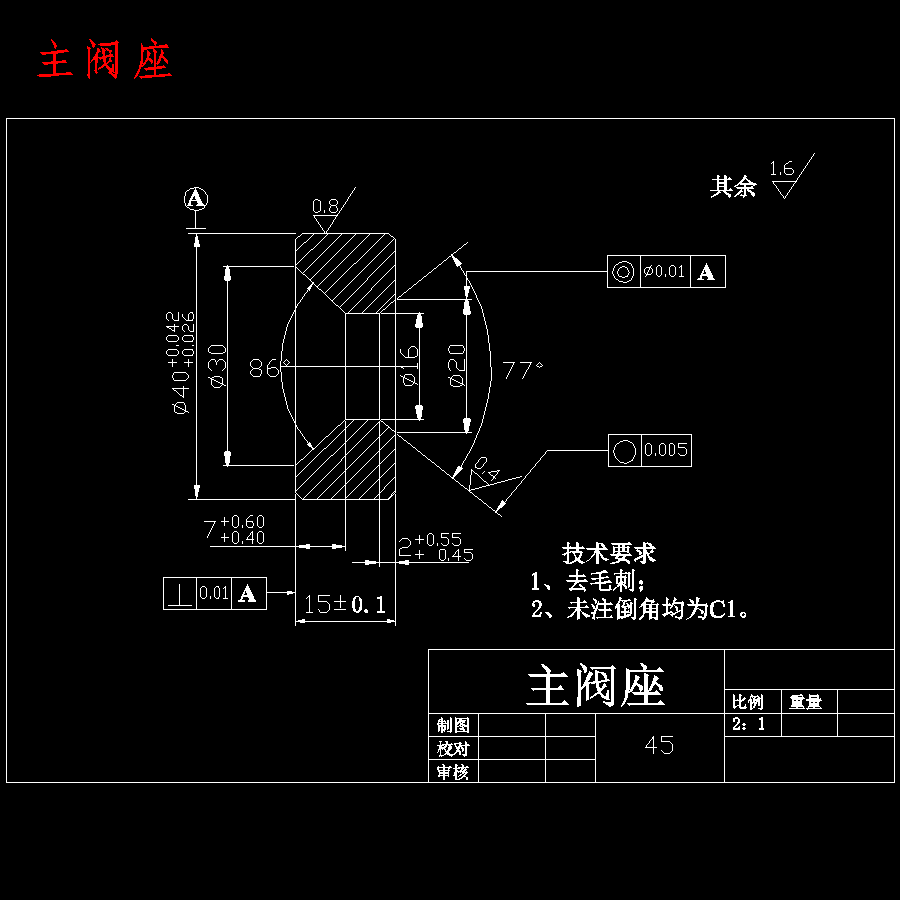

5. 主阀座.dwg

31.9 KB

6. 主阀座.png

15.7 KB

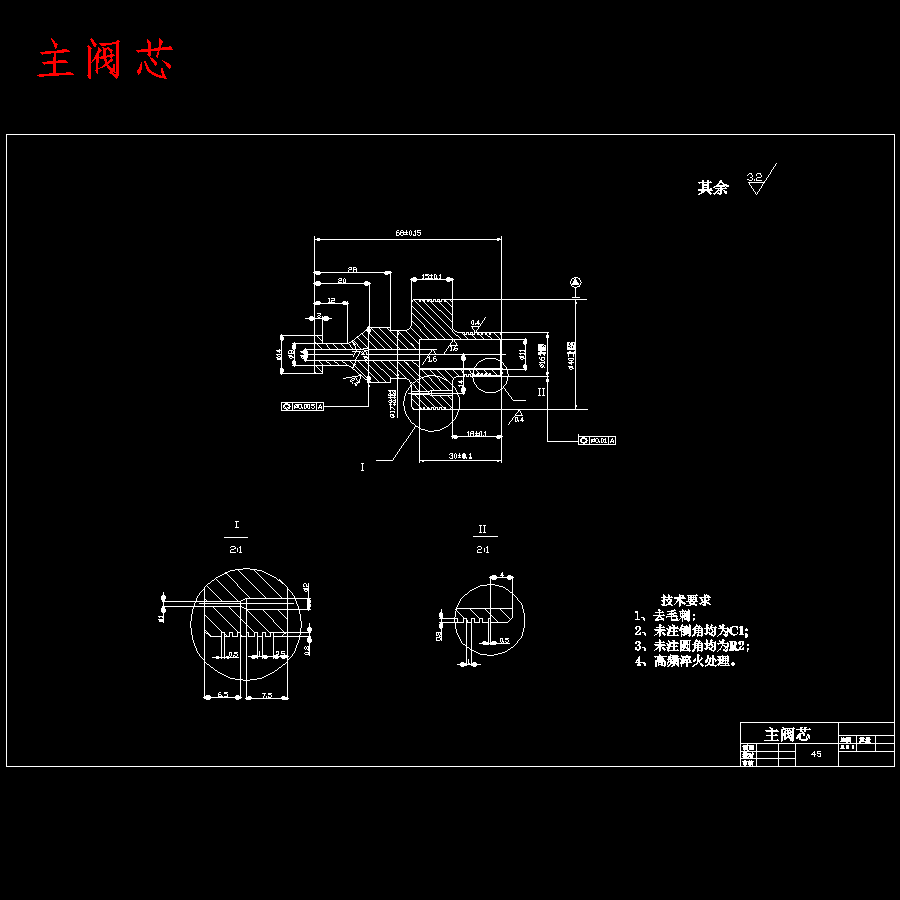

7. 主阀芯.dwg

60.9 KB

8. 主阀芯.png

14.5 KB

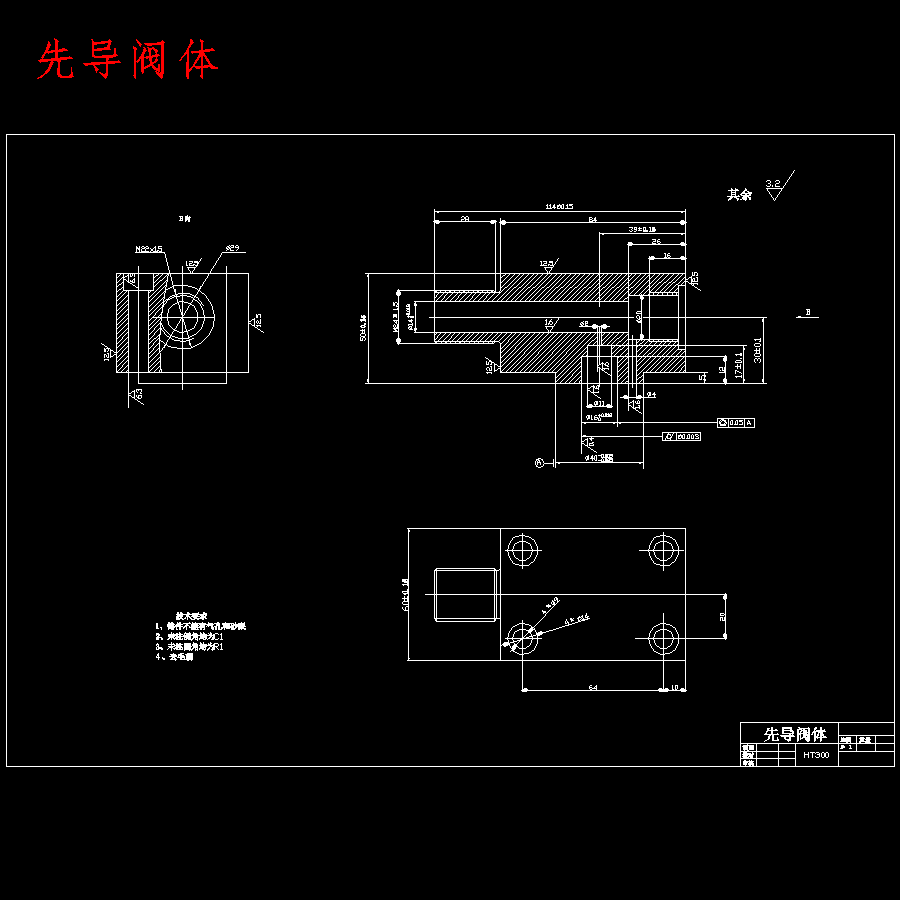

9. 先导阀体.dwg

51.8 KB

10. 先导阀体.png

16 KB

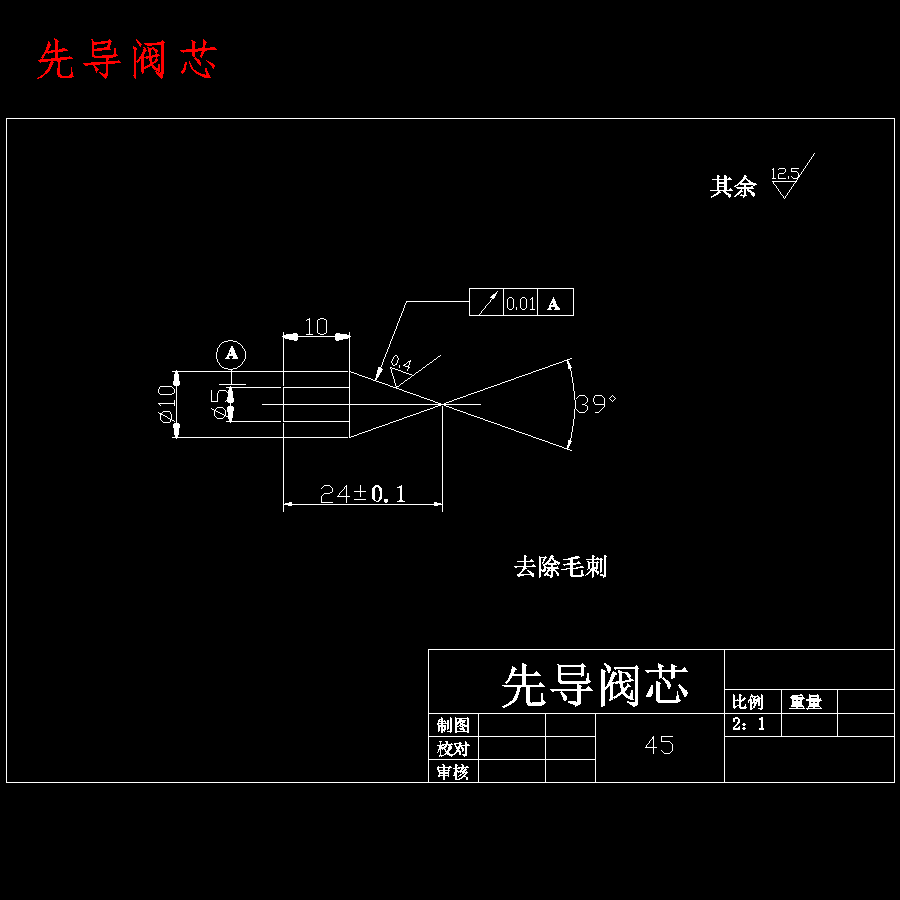

11. 先导阀芯.dwg

27.5 KB

12. 先导阀芯.png

10.6 KB

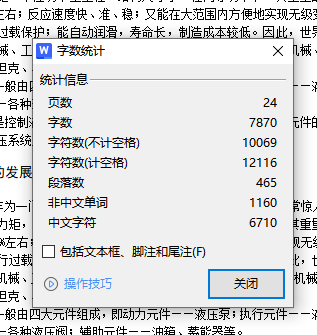

13. 字数.png

18 KB

14. 消防设备溢流阀设计-说明书.doc

725 KB

15. 目录.png

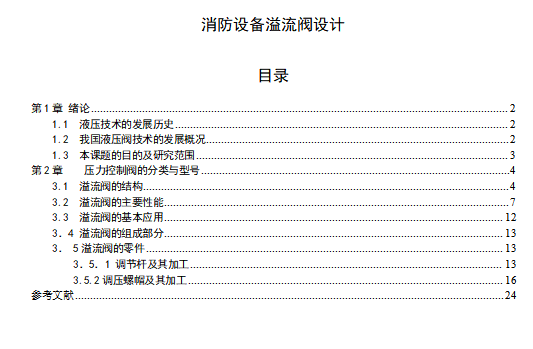

17 KB

16. 简介.txt

534 B

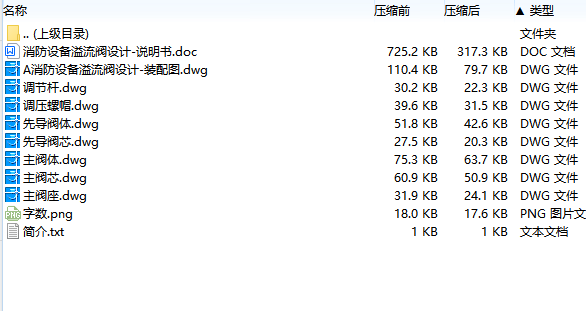

17. 设计所包含文件.png

21.6 KB

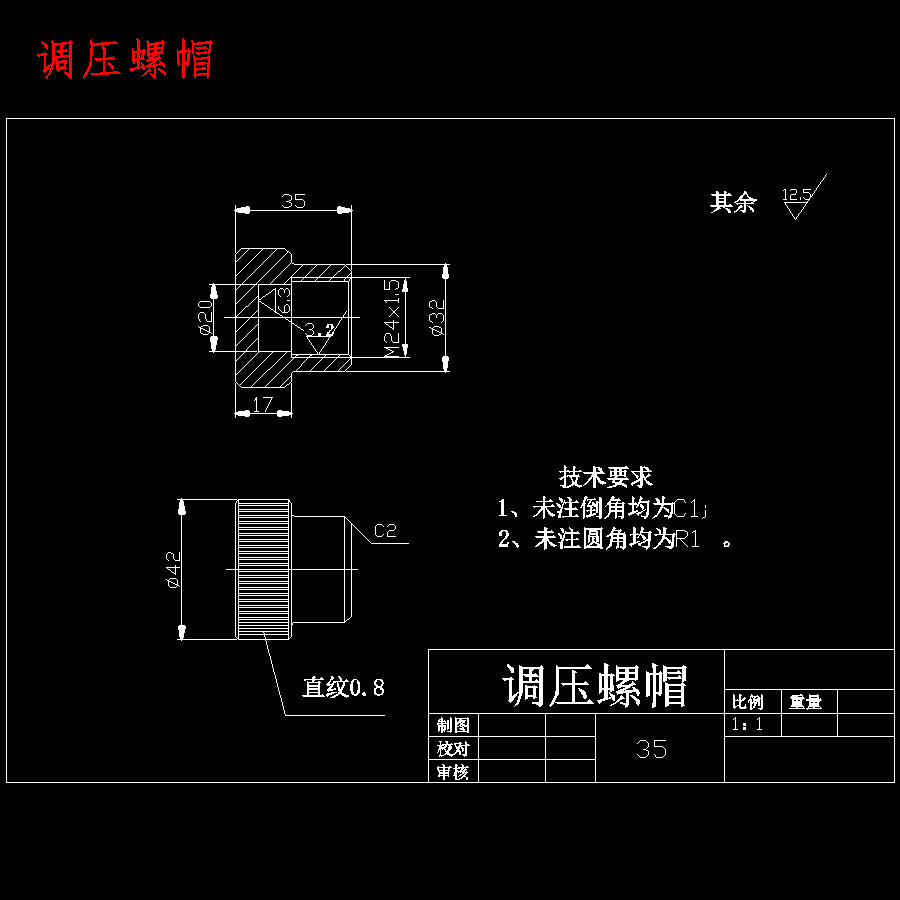

18. 调压螺帽.dwg

39.6 KB

19. 调压螺帽.png

13.9 KB

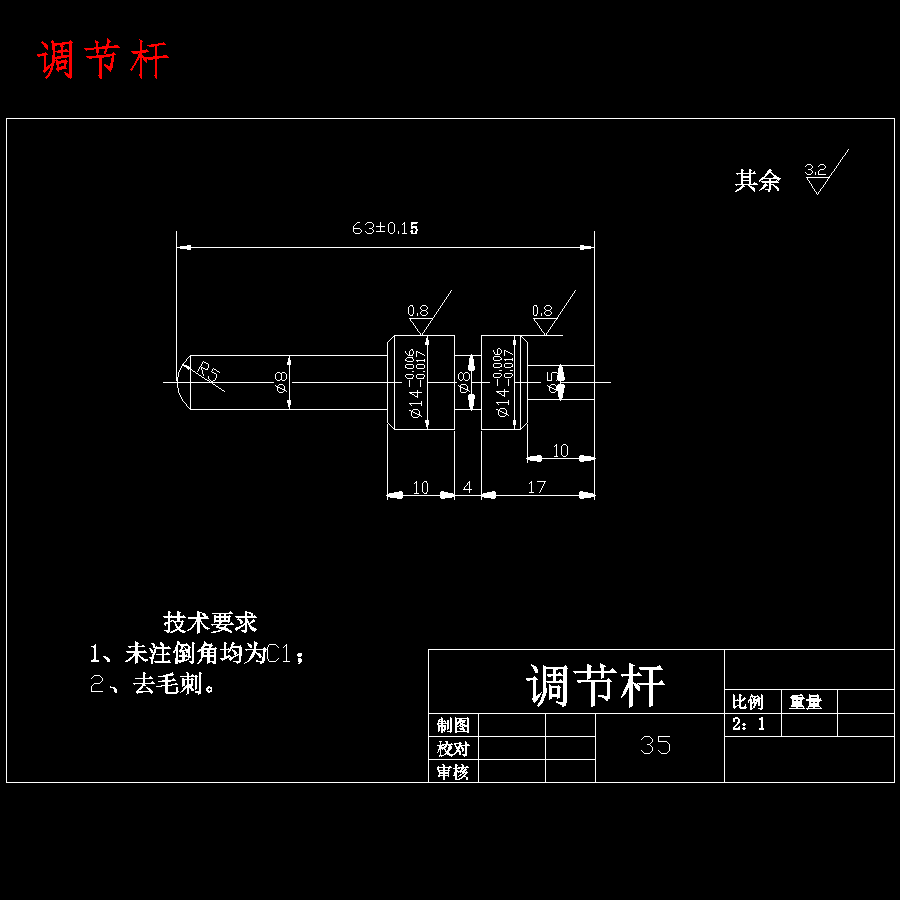

20. 调节杆.dwg

30.2 KB

21. 调节杆.png

11.5 KB
