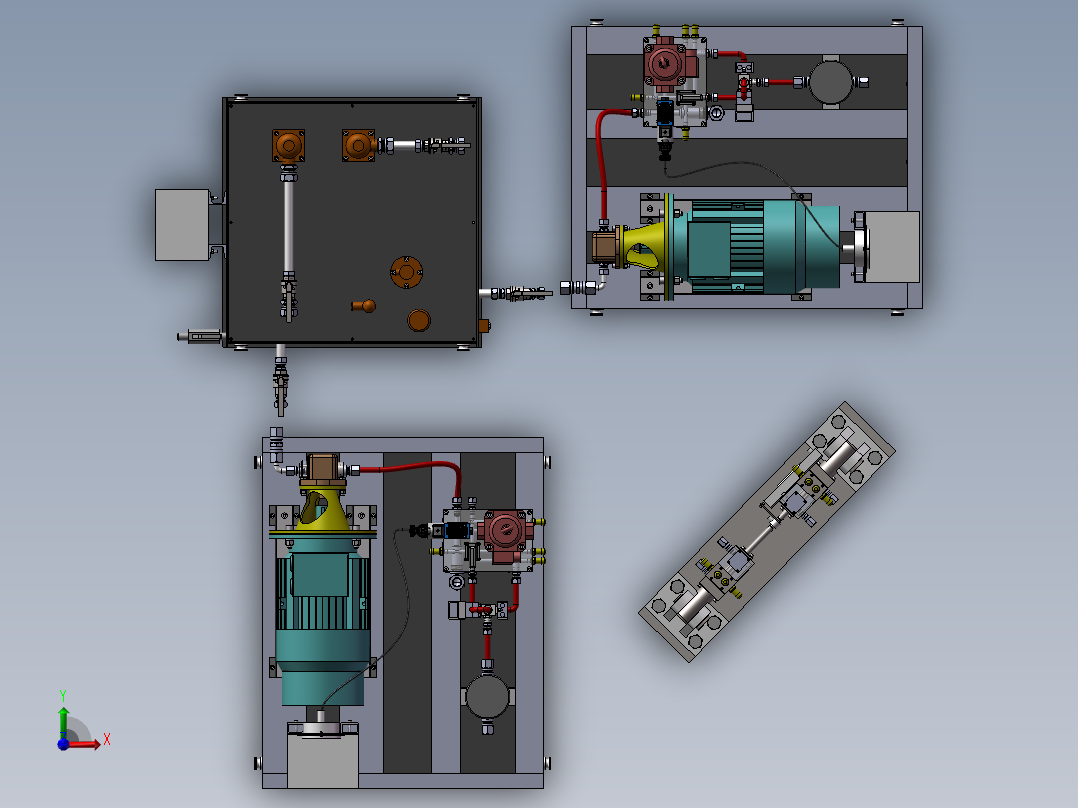

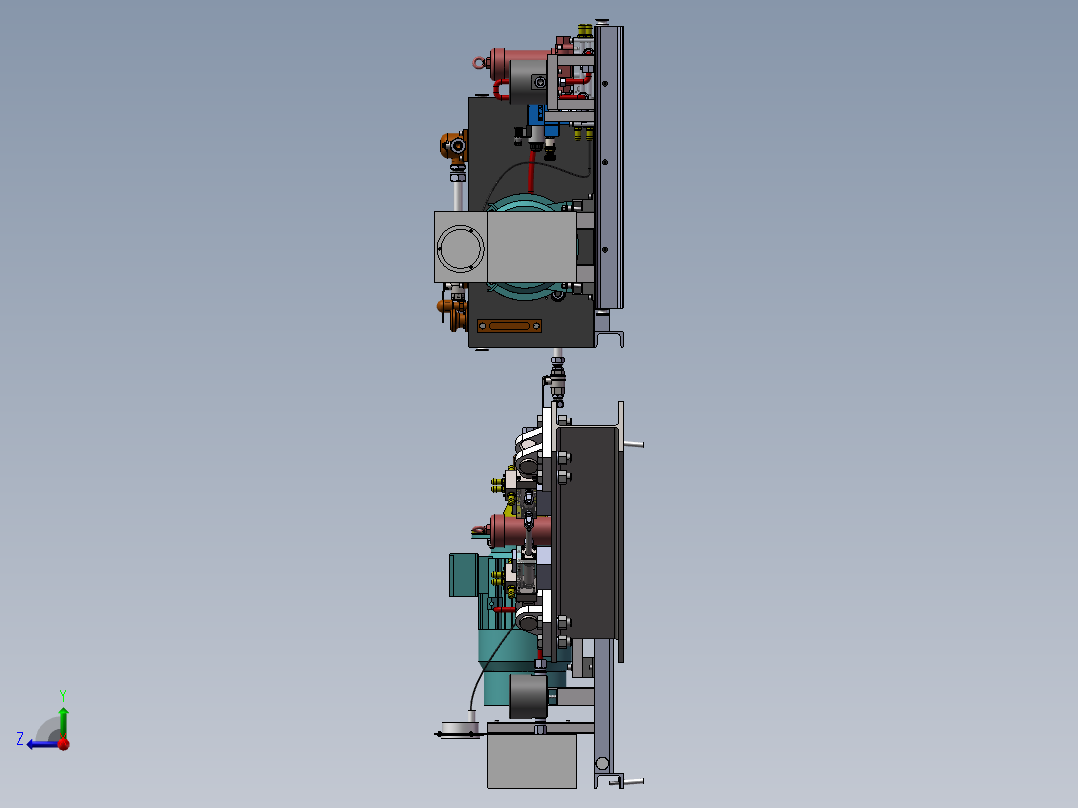

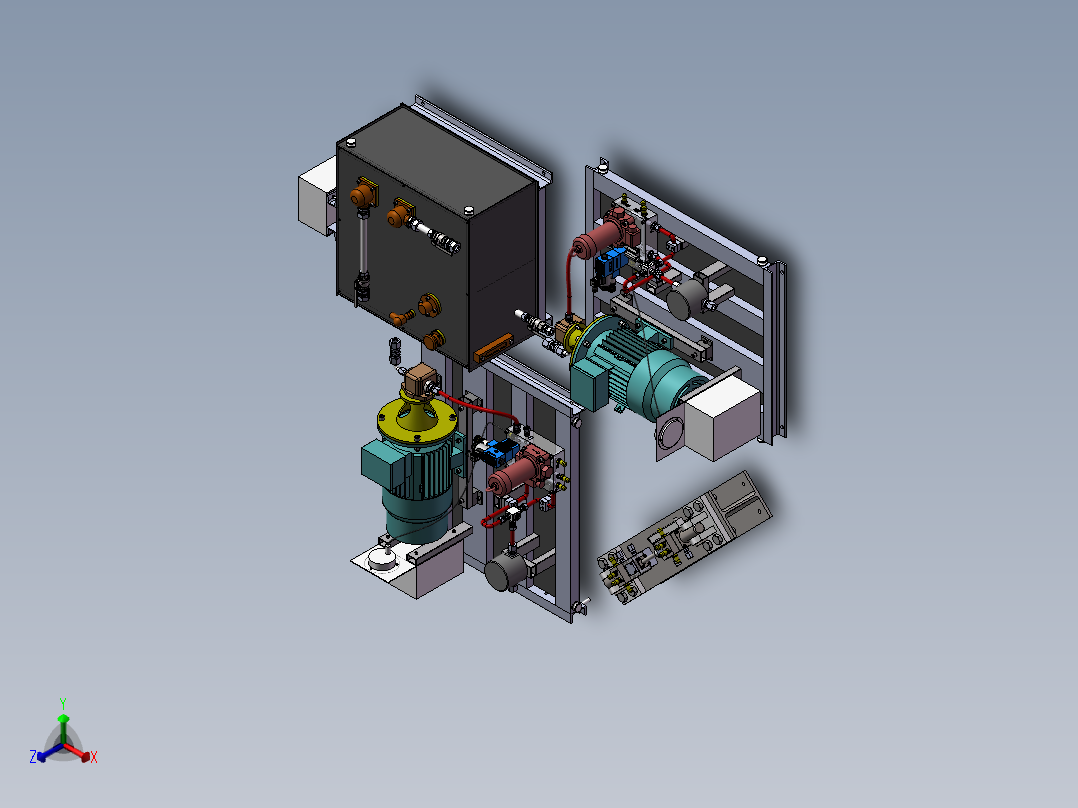

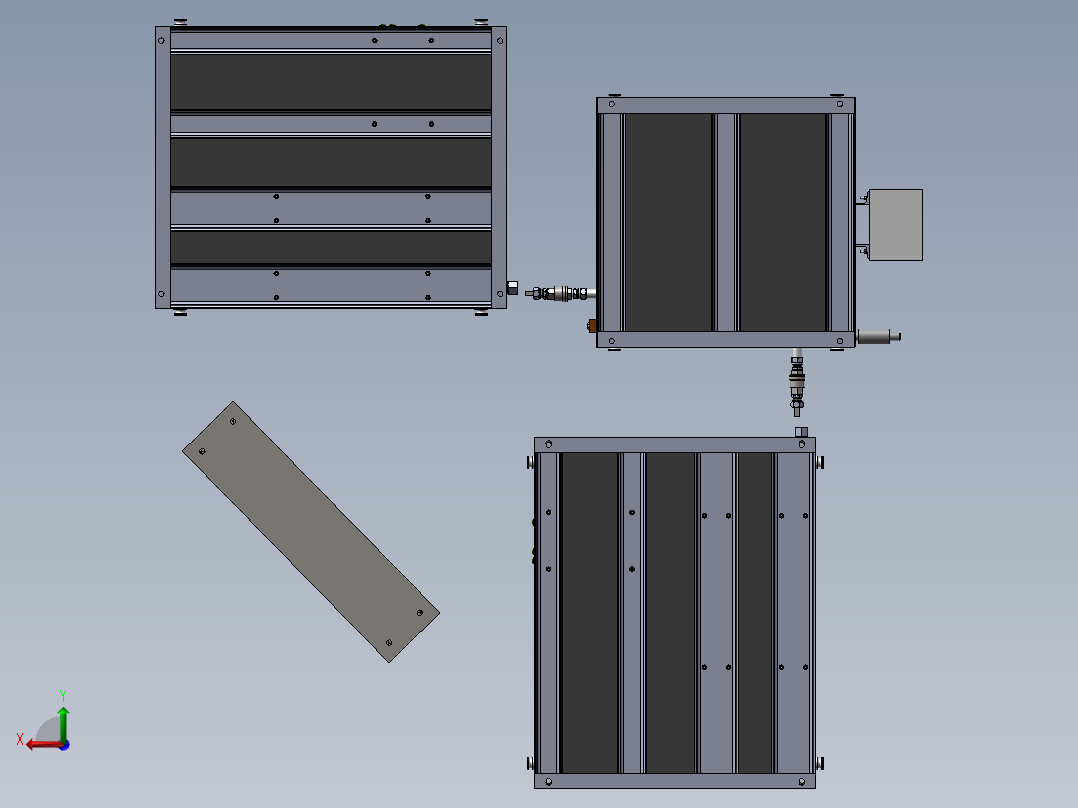

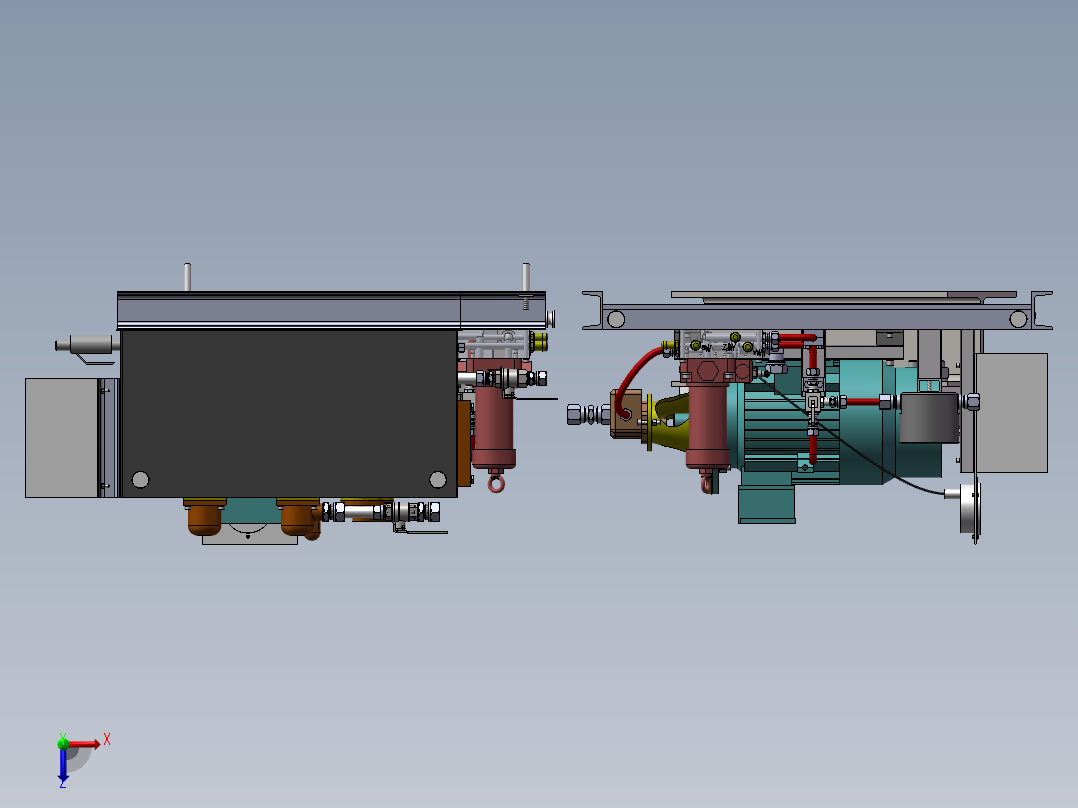

JX700-液压缸阀泵协同控制方法试验研究设计【含三维SolidWorks】SolidWorks 3D模型
3D模型名称为：JX700-液压缸阀泵协同控制方法试验研究设计【含三维SolidWorks】，属于设备部件，液压气动元件分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考

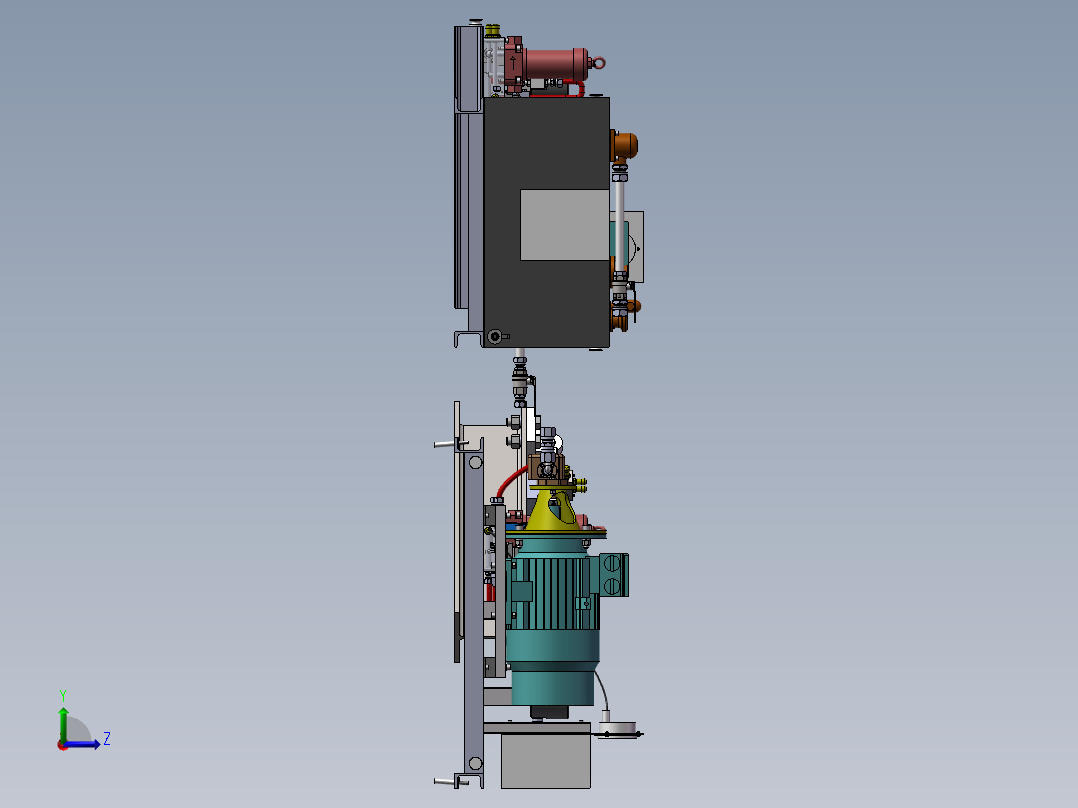

平面图
3D视图
加入收藏
模型参数
模型ID：10317196
模型大小：65.67M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2025-11-21
