Q343-法兰机械加工工艺及车外圆夹具设计SolidWorks,AutoCAD 3D模型

3D模型名称为：Q343-法兰机械加工工艺及车外圆夹具设计，属于设备部件，管道附件分类，软件为SolidWorks,AutoCAD, 三维模型格式为sldprt,dwg，可在线预览，可编辑，可供设计参考

平面图

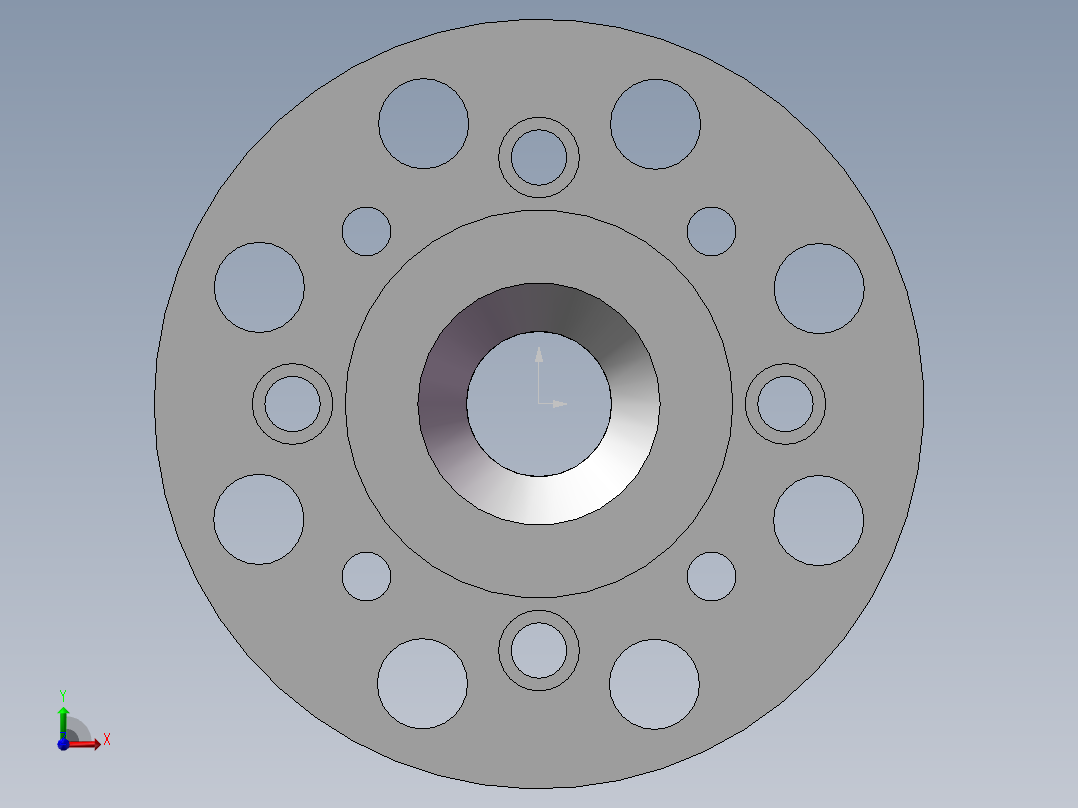

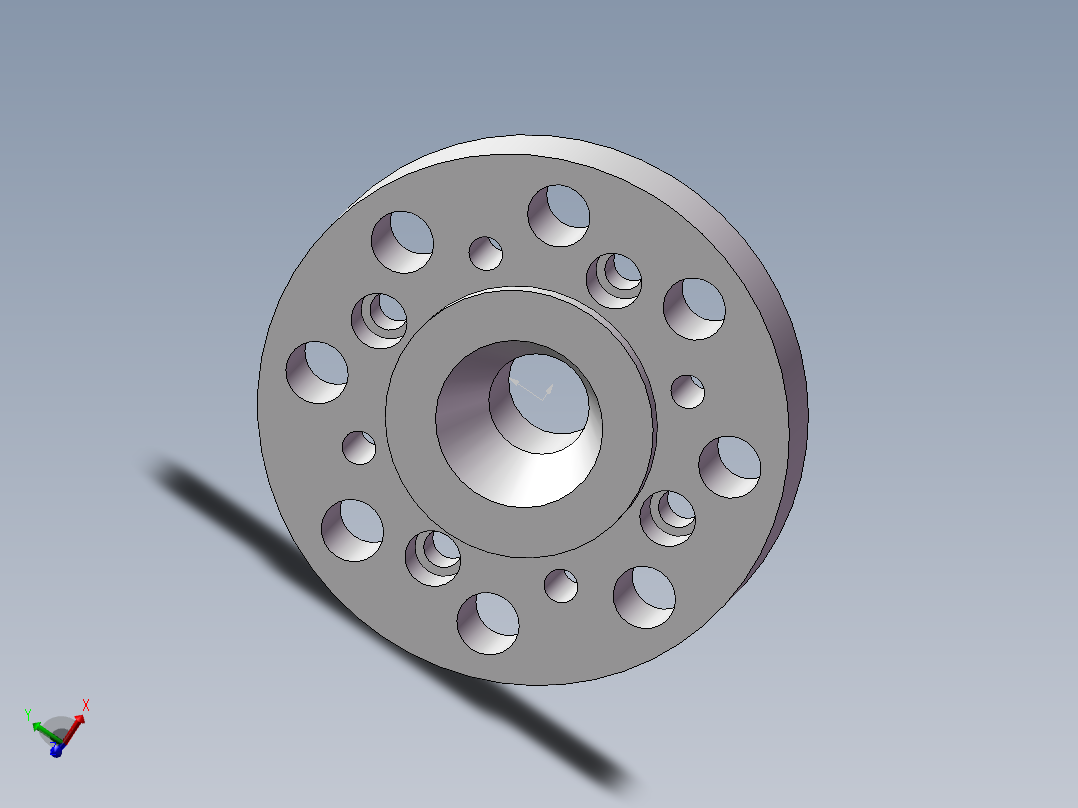

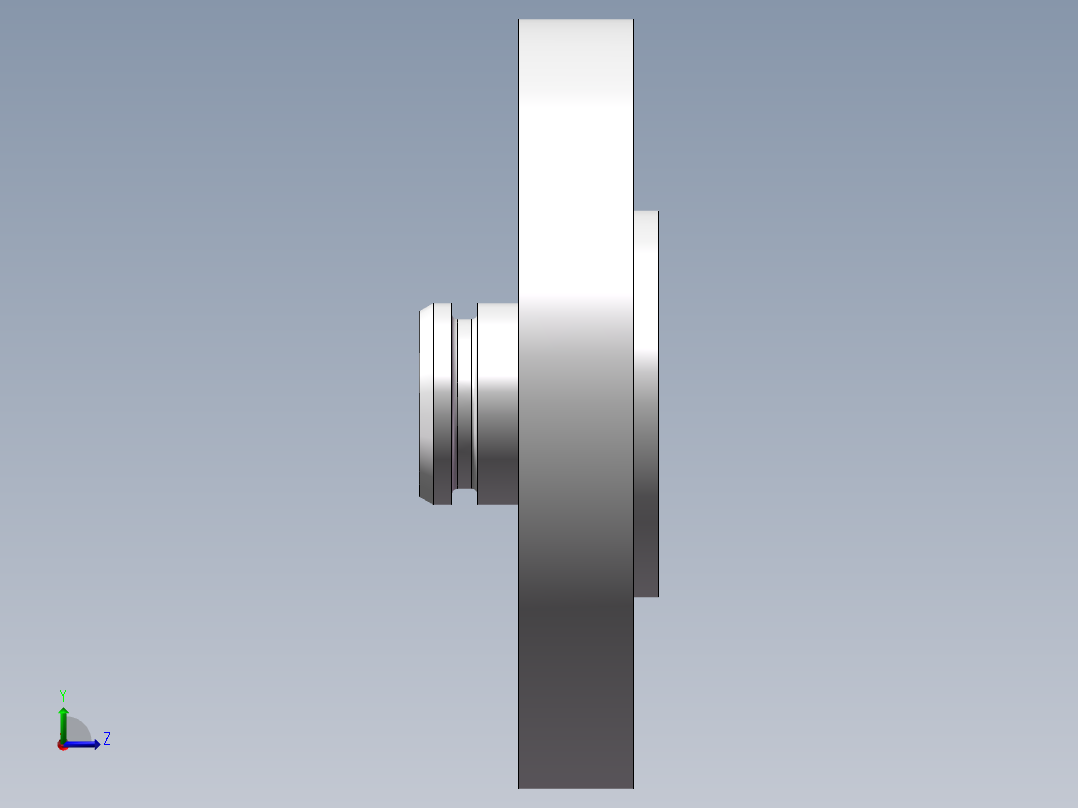

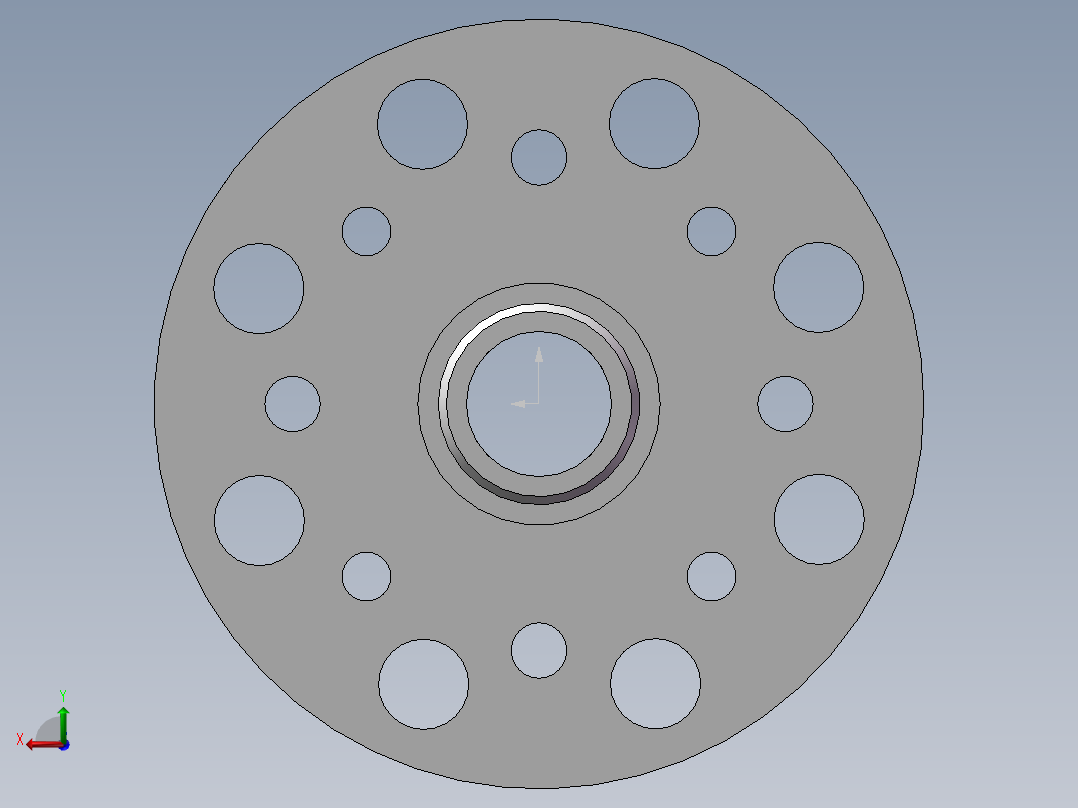

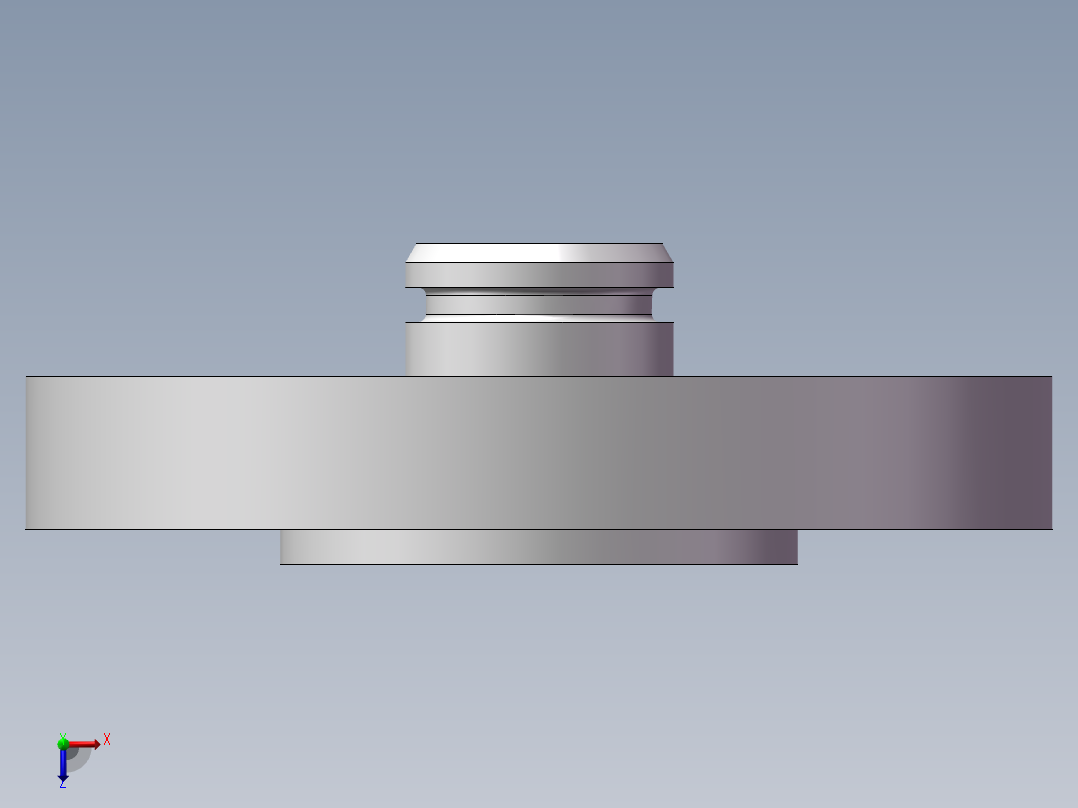

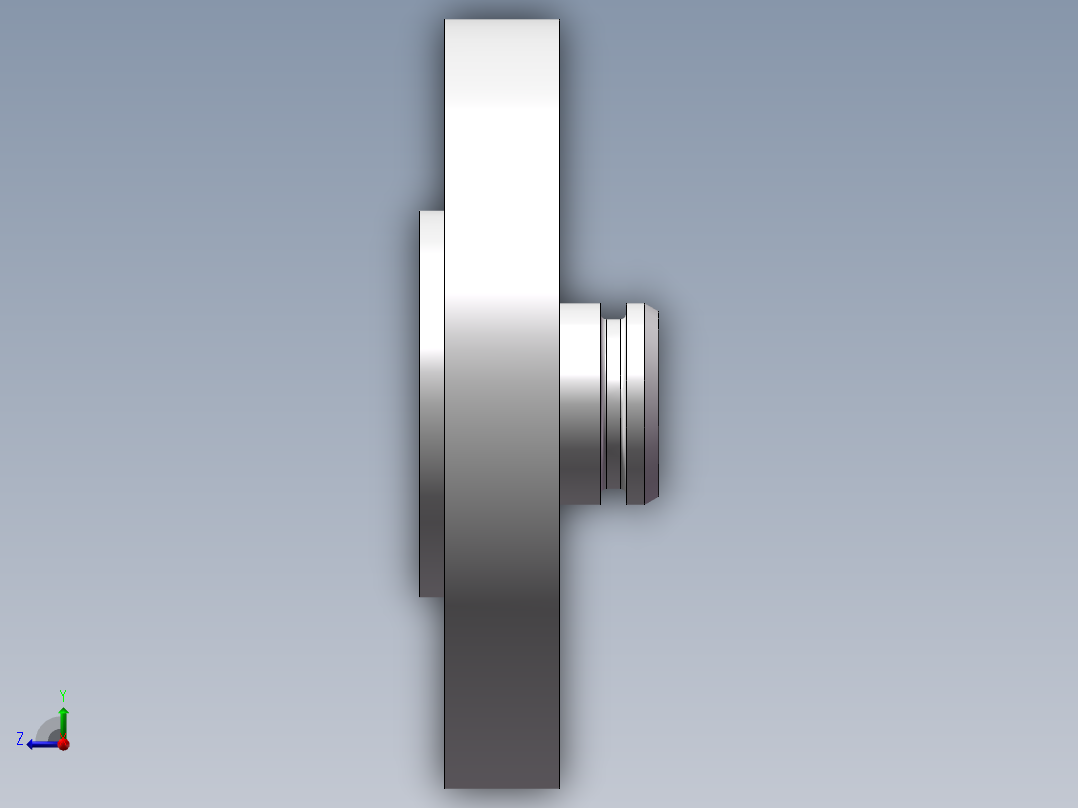

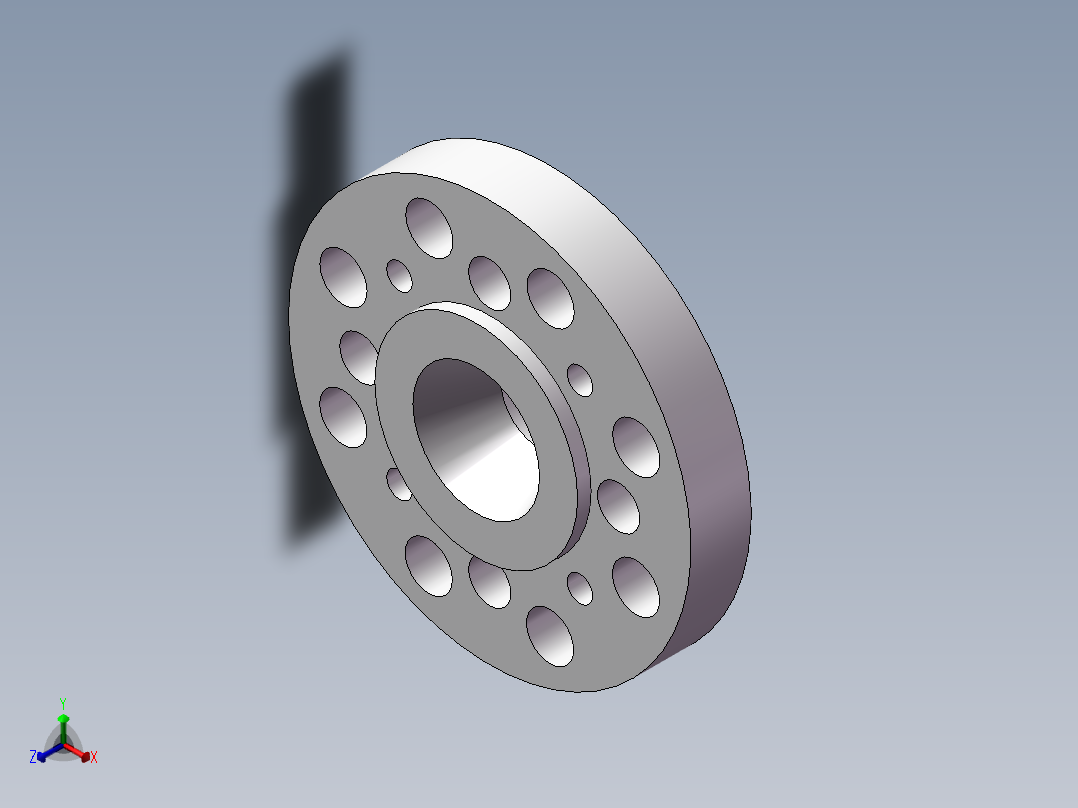

3D视图

加入收藏

模型参数

模型ID：10305804

模型大小：2.13M

软件版本： SolidWorks,AutoCAD 2012

模型格式：sldprt,dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-10

图纸介绍：

下载模型

白鹭

+ 关注

作品: 0

粉丝: 0

文件列表

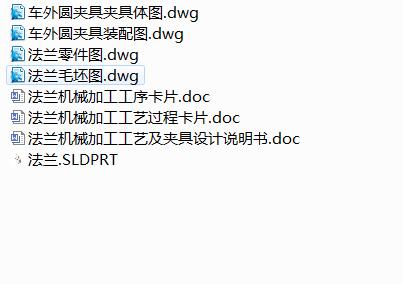

1. QQ截图20170216125049.jpg

15.5 KB

2. QQ截图20170216125221.jpg

18.5 KB

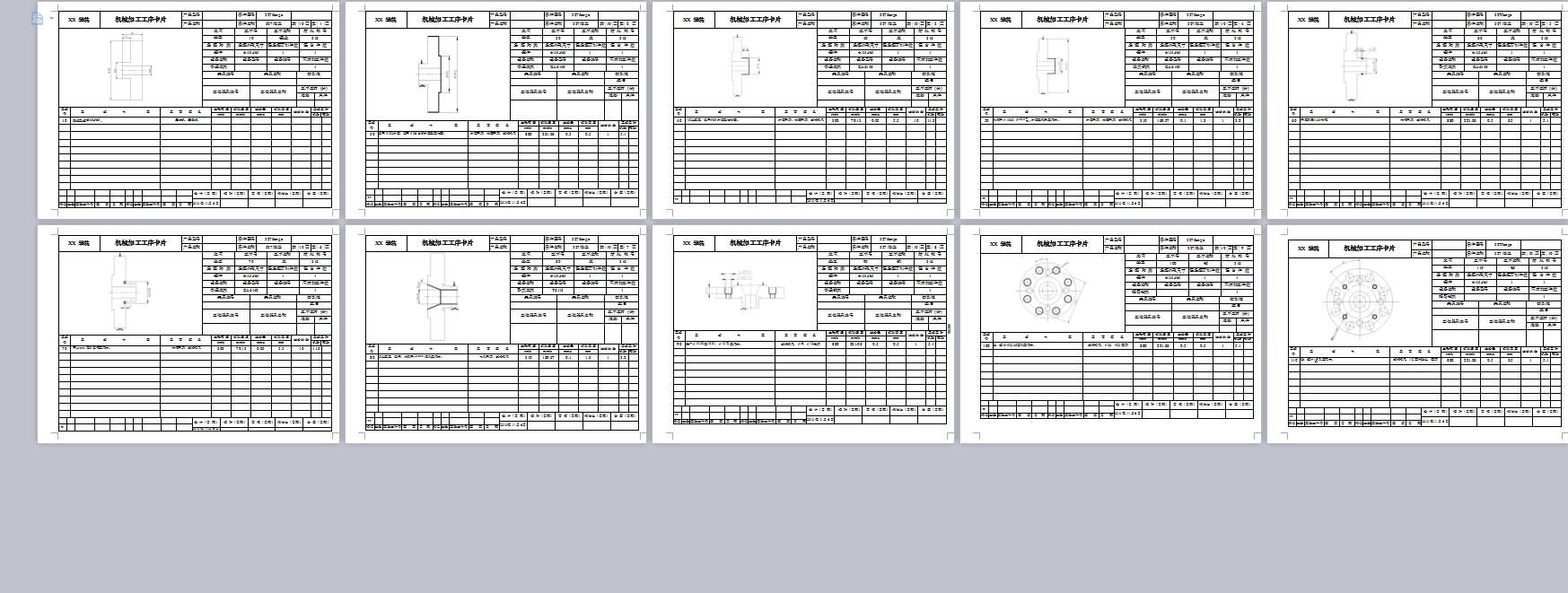

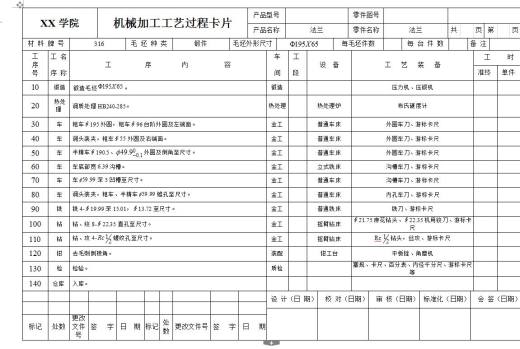

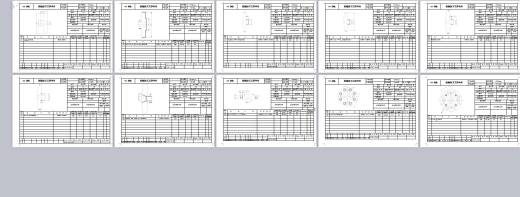

3. 工序卡.jpg

210 KB

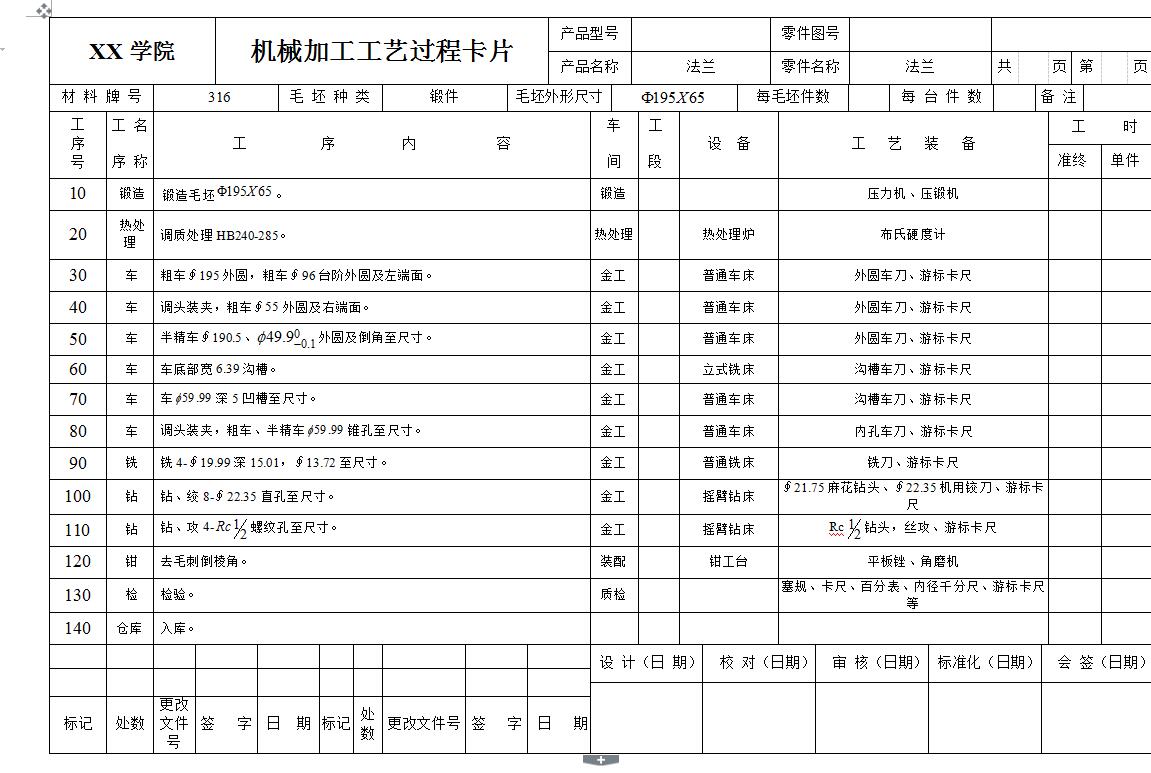

4. 工艺卡.jpg

127 KB

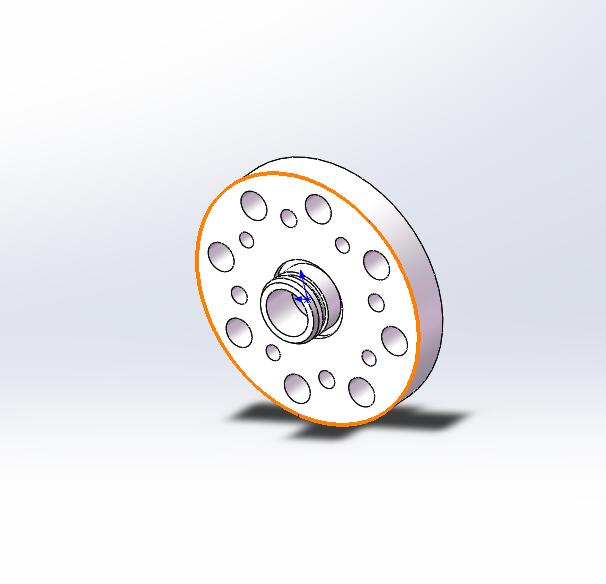

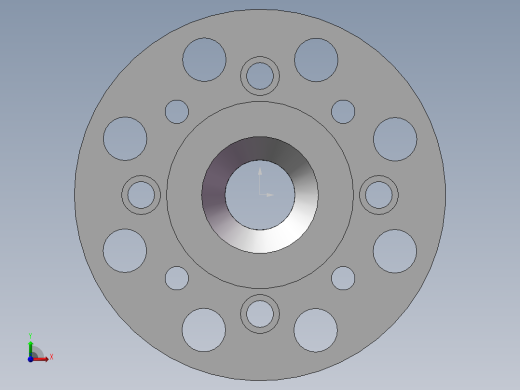

5. 法兰.SLDPRT

410 KB

6. 法兰机械加工工序卡片.doc

834 KB

7. 法兰机械加工工艺及夹具设计说明书.doc

1.69 MB

8. 法兰机械加工工艺过程卡片.doc

57.5 KB

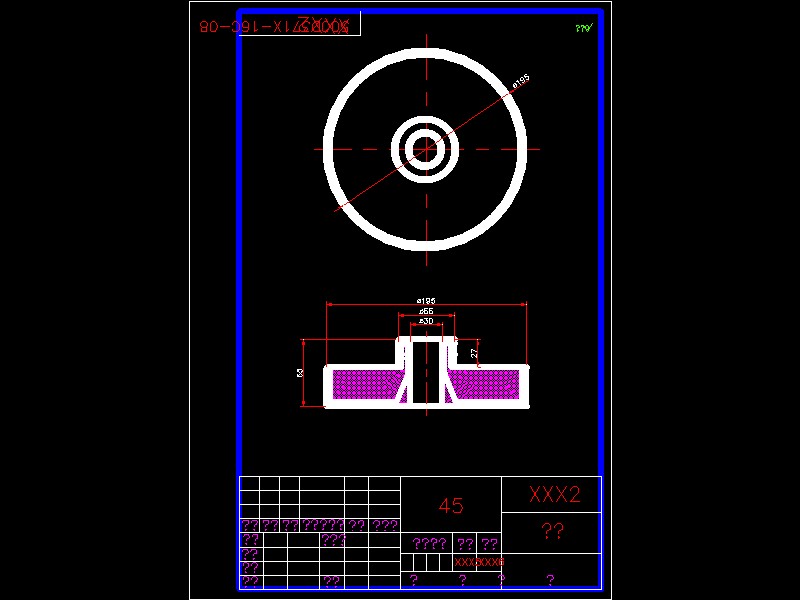

9. 法兰毛坯图.dwg

59.7 KB

10. 法兰毛坯图.jpg

61.4 KB

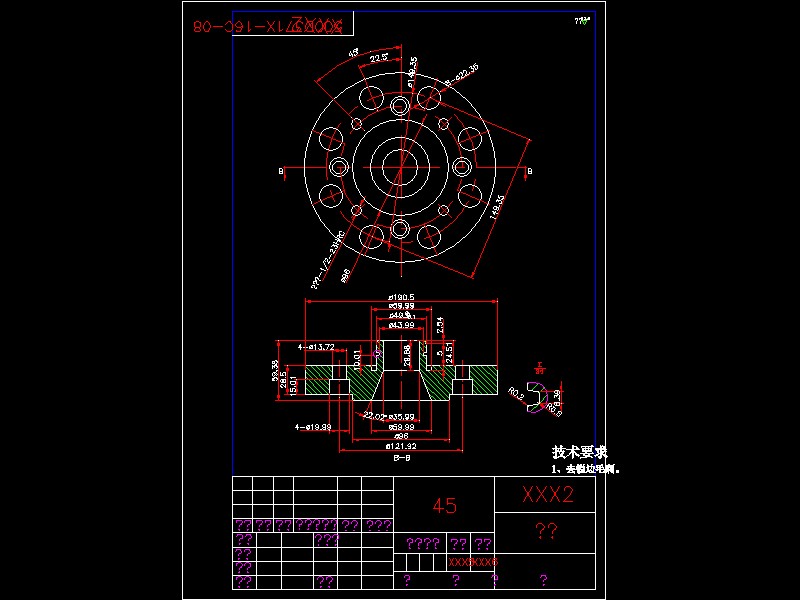

11. 法兰零件图.dwg

78.5 KB

12. 法兰零件图.jpg

81.3 KB

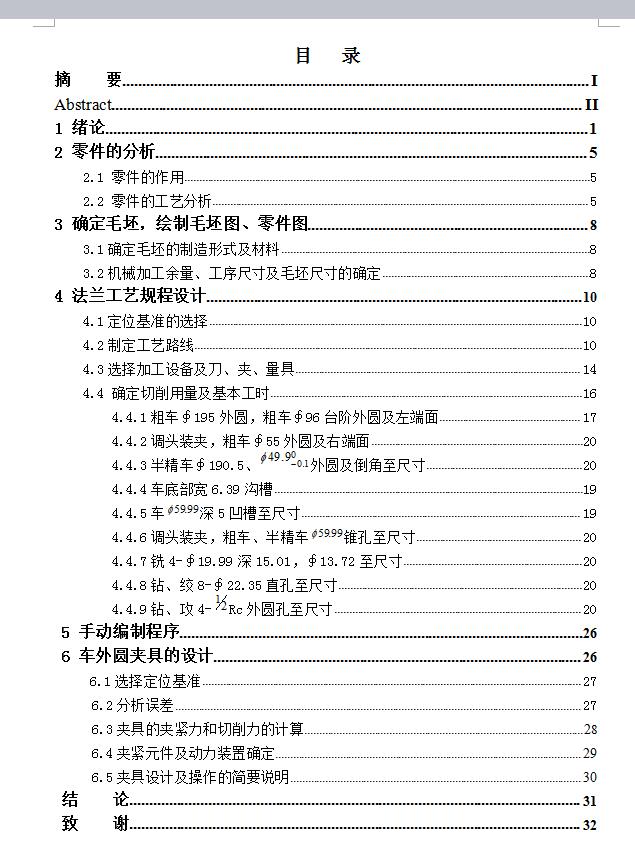

13. 说明书.jpg

91.7 KB

14. 车外圆夹具夹具体图.dwg

103 KB

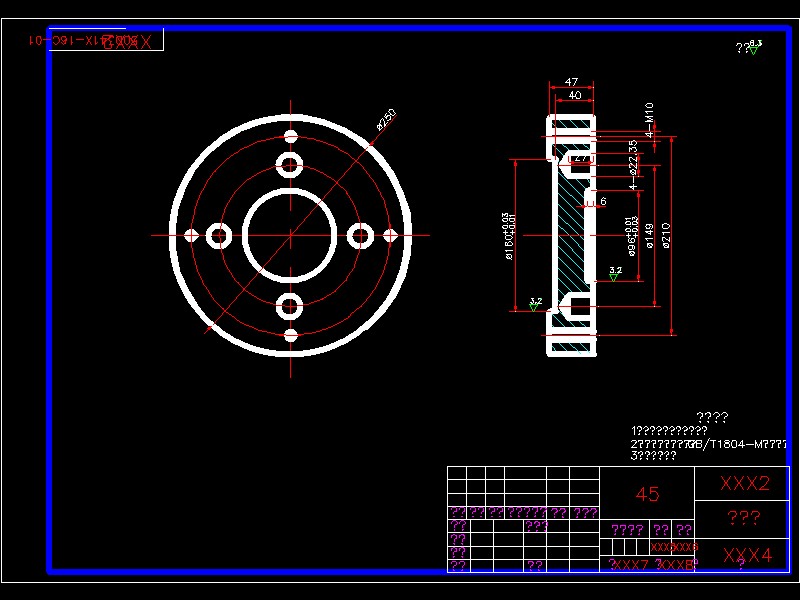

15. 车外圆夹具夹具体图.jpg

85 KB

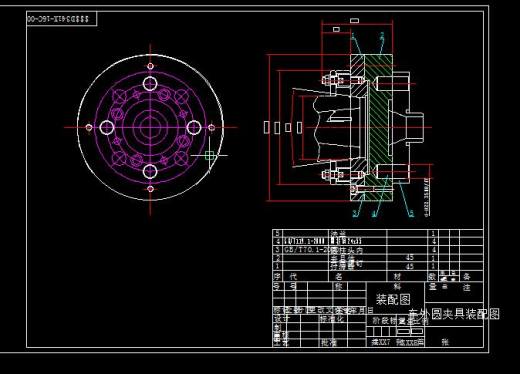

16. 车外圆夹具装配图.dwg

153 KB

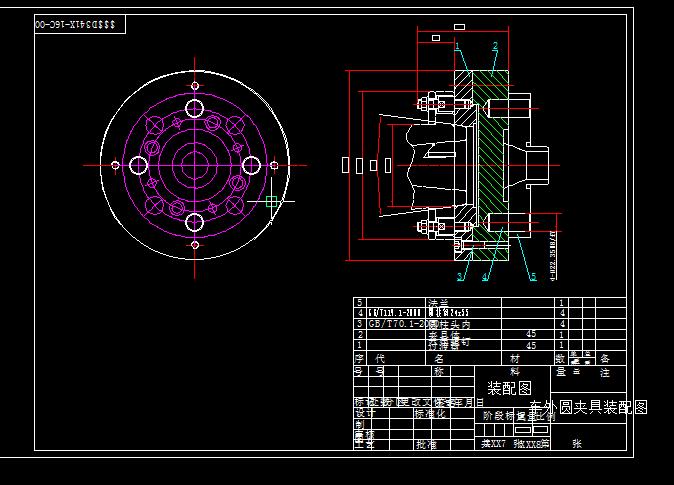

17. 车外圆夹具装配图.jpg

49.3 KB
