设备部件 / 传动部件 / XO1-SUV后桥与多连杆后悬架CAD毕业设计图纸CAD838101

XO1-SUV后桥与多连杆后悬架CAD毕业设计图纸CAD838101AutoCAD图档

图档名称为：XO1-SUV后桥与多连杆后悬架CAD毕业设计图纸CAD838101，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10299529

模型大小：2.96M

软件版本： AutoCAD

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-04

图纸介绍：

下载模型

踏月行

+ 关注

作品: 0

粉丝: 0

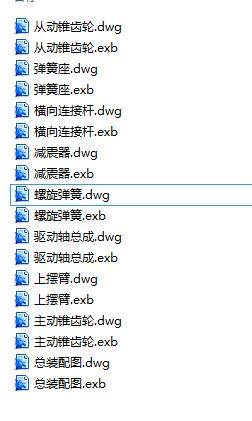

文件列表

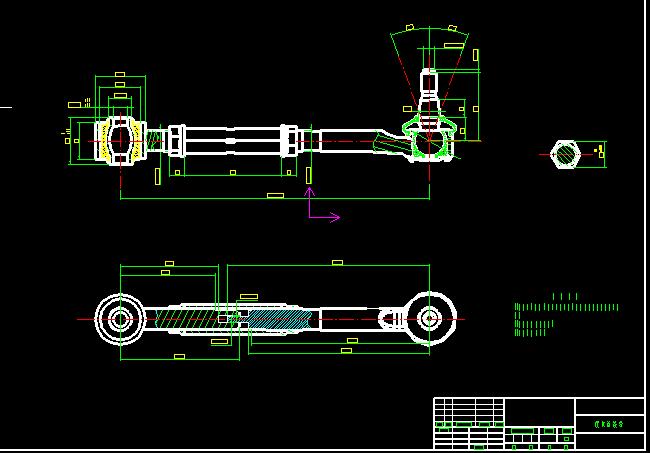

1. QQ截图20200519194757.jpg

33.9 KB

2. QQ截图20200519194817.jpg

21 KB

3. QQ截图20200519194843.jpg

16.1 KB

4. QQ截图20200519194903.jpg

21.6 KB

5. QQ截图20200519194922.jpg

12.9 KB

6. QQ截图20200519194939.jpg

35.6 KB

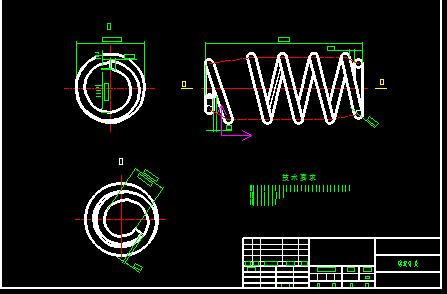

7. QQ截图20200519194958.jpg

21.2 KB

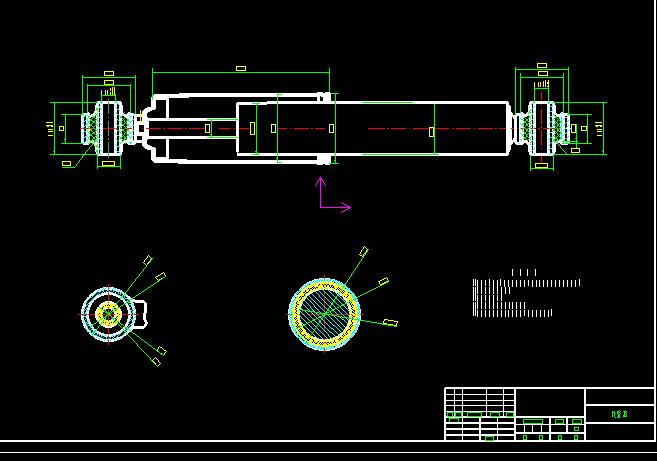

8. QQ截图20200519195015.jpg

30.8 KB

9. QQ截图20200519201242.jpg

54.2 KB

10. QQ截图20200519201258.jpg

18.3 KB

11. QQ截图20200705094844.jpg

129 KB

12. SUV后桥与多连杆后悬架设计.docx

1.2 MB

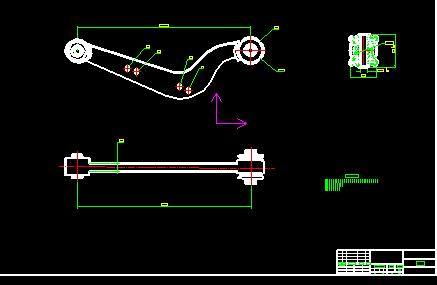

13. 上摆臂.dwg

153 KB

14. 上摆臂.exb

159 KB

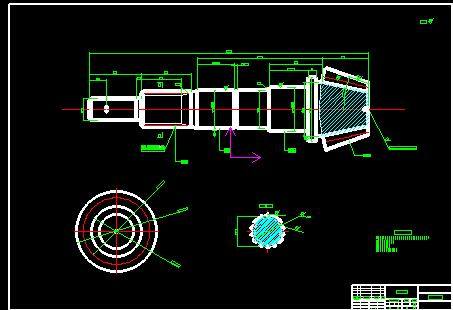

15. 主动锥齿轮.dwg

110 KB

16. 主动锥齿轮.exb

114 KB

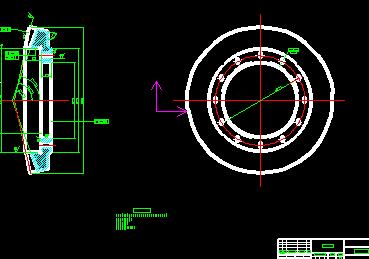

17. 从动锥齿轮.dwg

96.4 KB

18. 从动锥齿轮.exb

106 KB

19. 减震器.dwg

116 KB

20. 减震器.exb

119 KB

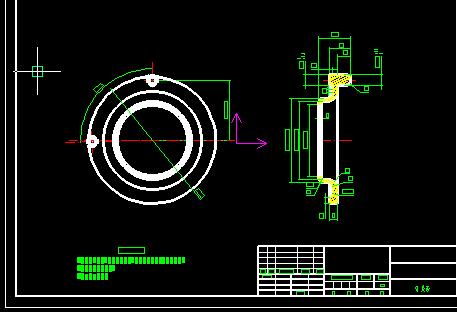

21. 弹簧座.dwg

92.4 KB

22. 弹簧座.exb

103 KB

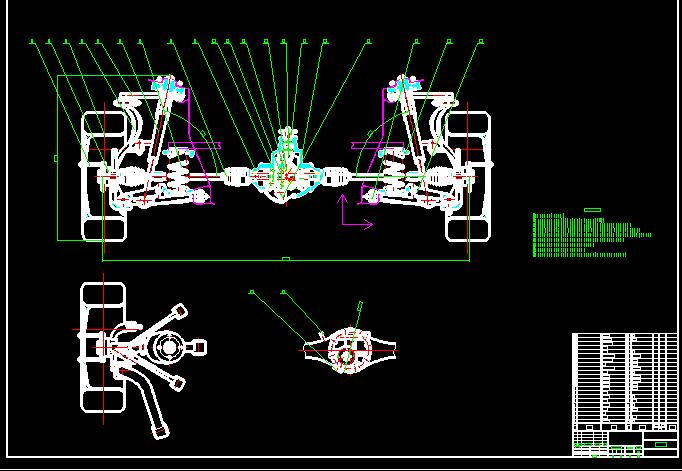

23. 总装配图.dwg

453 KB

24. 总装配图.exb

377 KB

25. 横向连接杆.dwg

161 KB

26. 横向连接杆.exb

157 KB

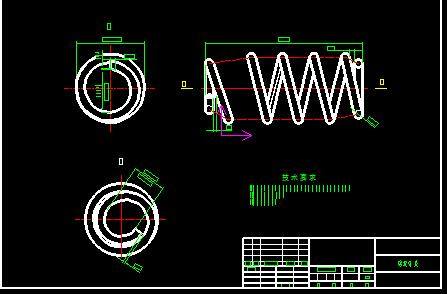

27. 螺旋弹簧.dwg

90.6 KB

28. 螺旋弹簧.exb

103 KB

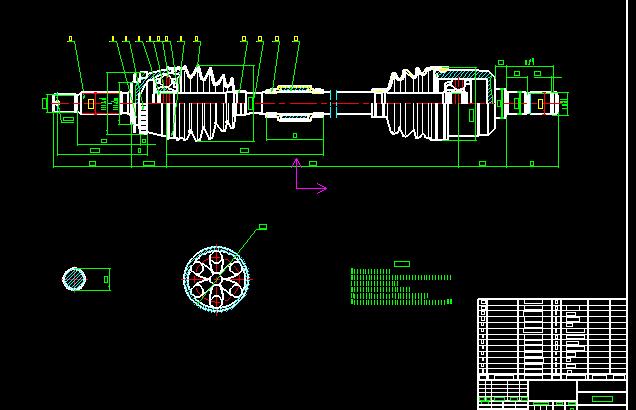

29. 驱动轴总成.dwg

148 KB

30. 驱动轴总成.exb

144 KB
