831004法兰盘加工工艺及铣φ90处两平面夹具设计【手动夹紧】【含3个夹具零件图】AutoCAD图档

图档名称为：831004法兰盘加工工艺及铣φ90处两平面夹具设计【手动夹紧】【含3个夹具零件图】，属于设备部件，管道附件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

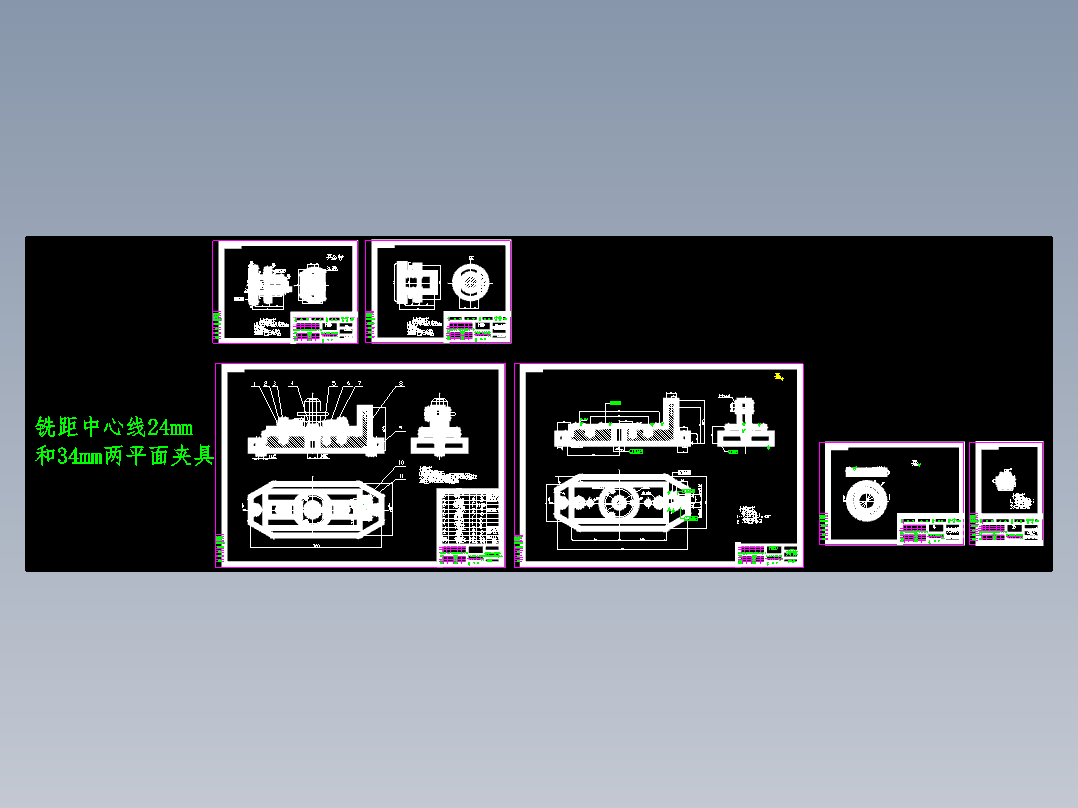

平面图

加入收藏

模型参数

模型ID：10294883

模型大小：1.53M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-10-31

图纸介绍：

下载模型

采菲

+ 关注

作品: 0

粉丝: 0

文件列表

1. !!法兰盘.dwg

174 KB

2. !!法兰盘其他2个零件(备用）.dwg

141 KB

3. !!法兰盘夹具体.dwg

160 KB

4. !!法兰盘夹具装配图.dwg

168 KB

5. !!法兰盘毛坯图.dwg

78.5 KB

6. 831004-工序卡【更新】14.doc

1.13 MB

7. 图纸全集合!!法兰盘工艺夹具设计 - 副本.dwg

267 KB

8. 法兰盘机械加工工艺过程卡.doc

72 KB

9. 说明书.doc

1.41 MB
