机械设备 / 智能装置 / 基于S7-200PLC的下料机械手设计-含程序【西门子】

基于S7-200PLC的下料机械手设计-含程序【西门子】AutoCAD图档

图档名称为：基于S7-200PLC的下料机械手设计-含程序【西门子】，属于机械设备，智能装置分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
基于S7-200PLC的下料机械手设计-含程序【西门子】
加入收藏
模型参数

模型ID：10293190

模型大小：4.06M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-10-30

图纸介绍：

下载模型
酌花间
作品: 0
粉丝: 0
文件列表

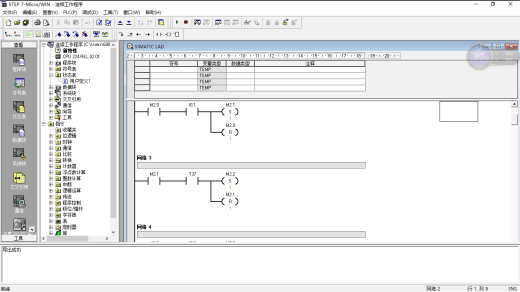

1. danbu.awl
2.18 KB
2. huiyuandian.awl
2.12 KB

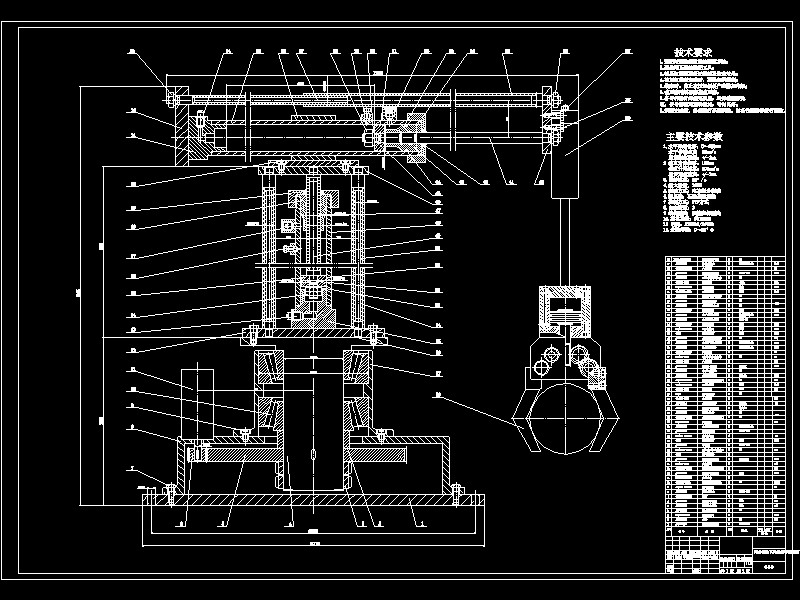

3. jxs装配图.dwg
208 KB
4. jxs装配图.jpg
159 KB
5. lianxu.awl
1.85 KB
6. shoudong.awl
1.06 KB

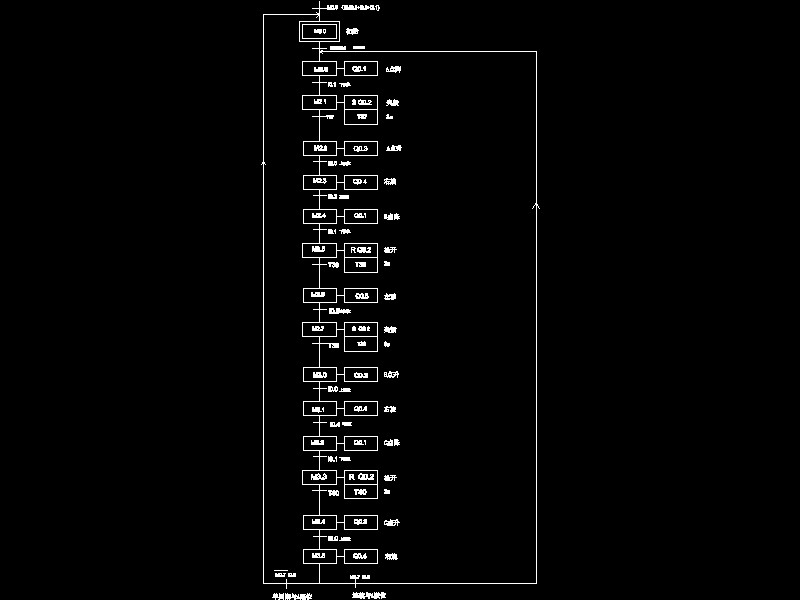

7. 单周期与连续步顺序功能图.dwg
77.8 KB

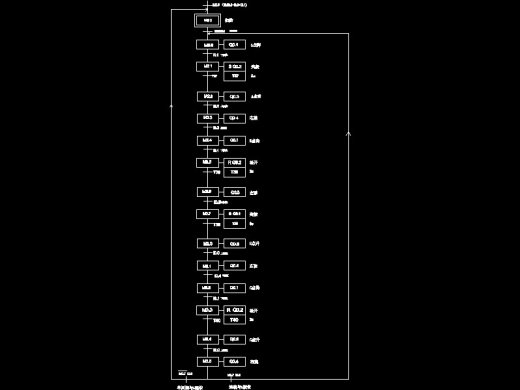

8. 单周期与连续步顺序功能图.jpg
37.6 KB
9. 单步工作程序.mwp
2.44 KB
10. 单步程序.png
16.9 KB
11. 单步程序1.png
16.6 KB

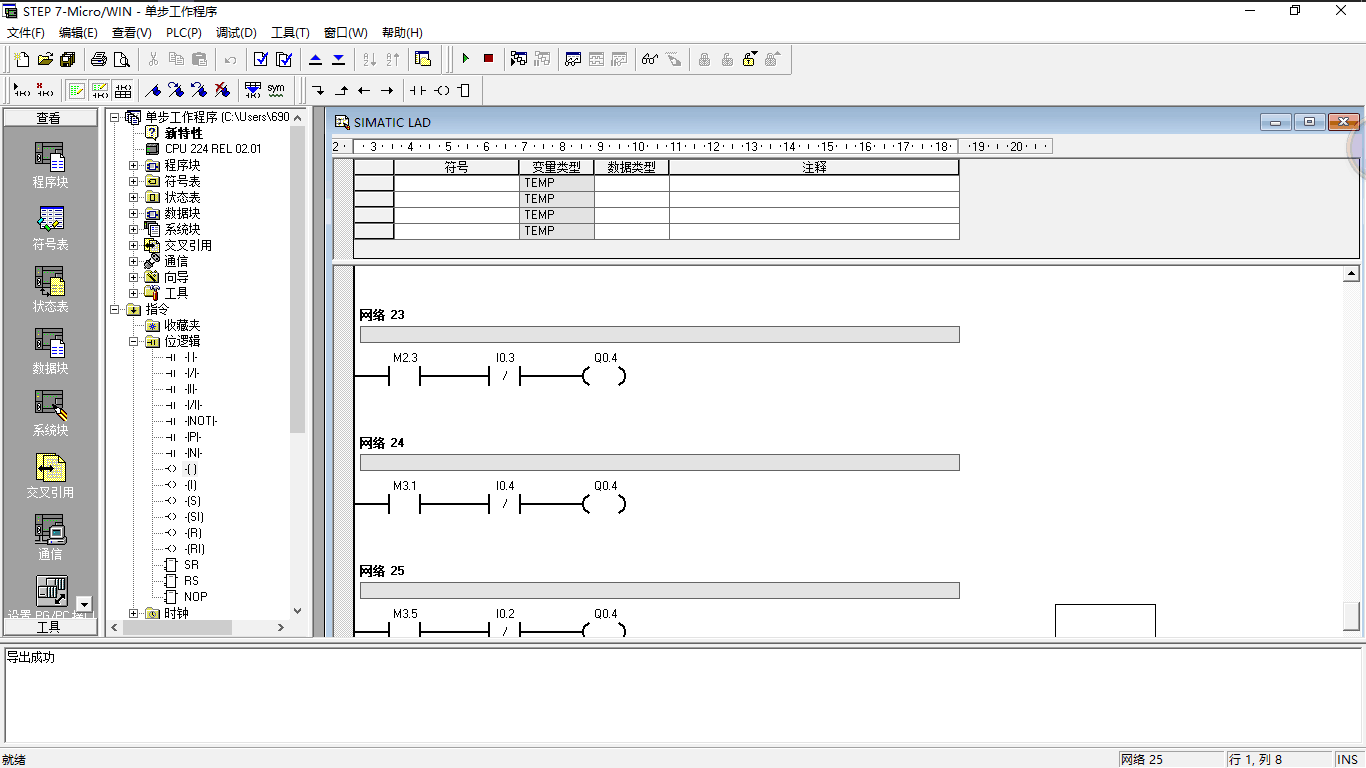

12. 单步程序2.png
20.6 KB
13. 单步程序3.png
20.6 KB
14. 回原点cx.png
17.2 KB
15. 回原点工作程序.mwp
2.38 KB

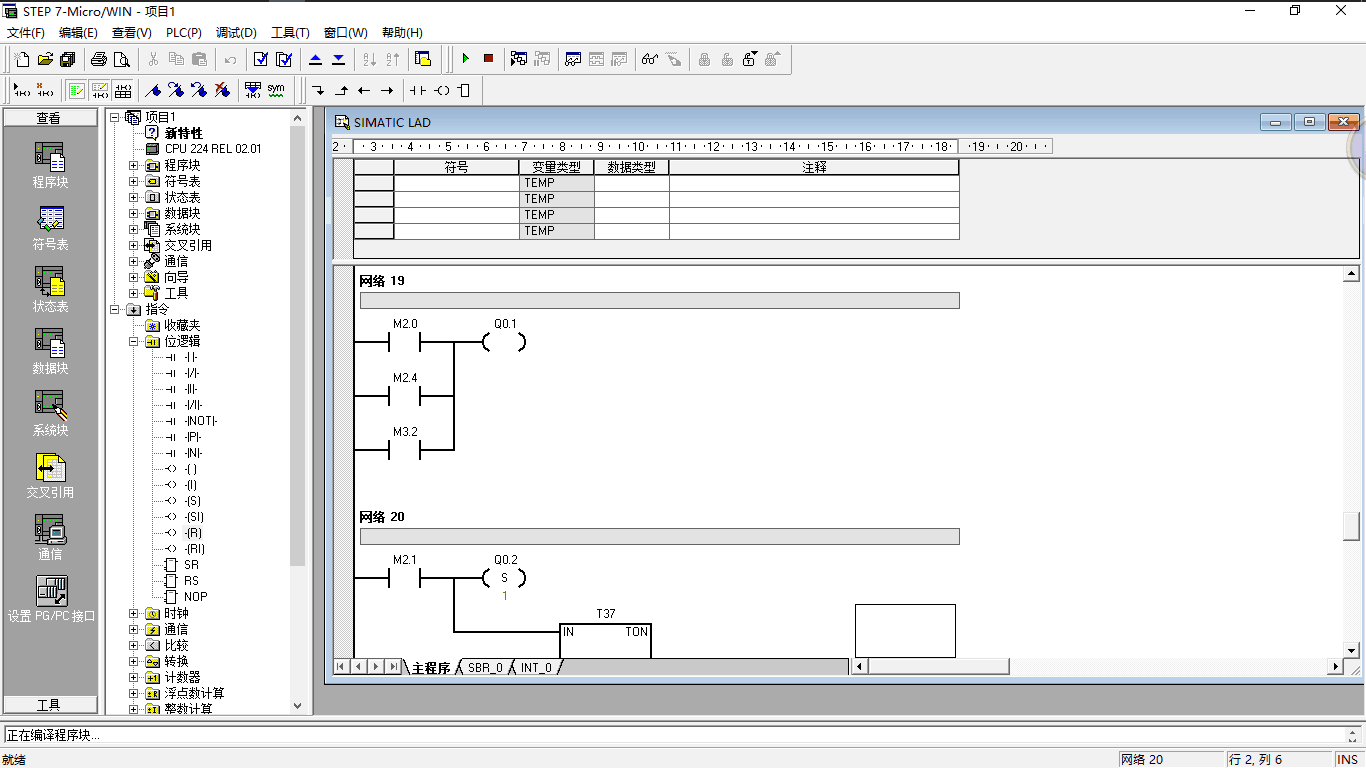

16. 回原点程序1.png
17 KB
17. 回原点程序2.png
21.8 KB

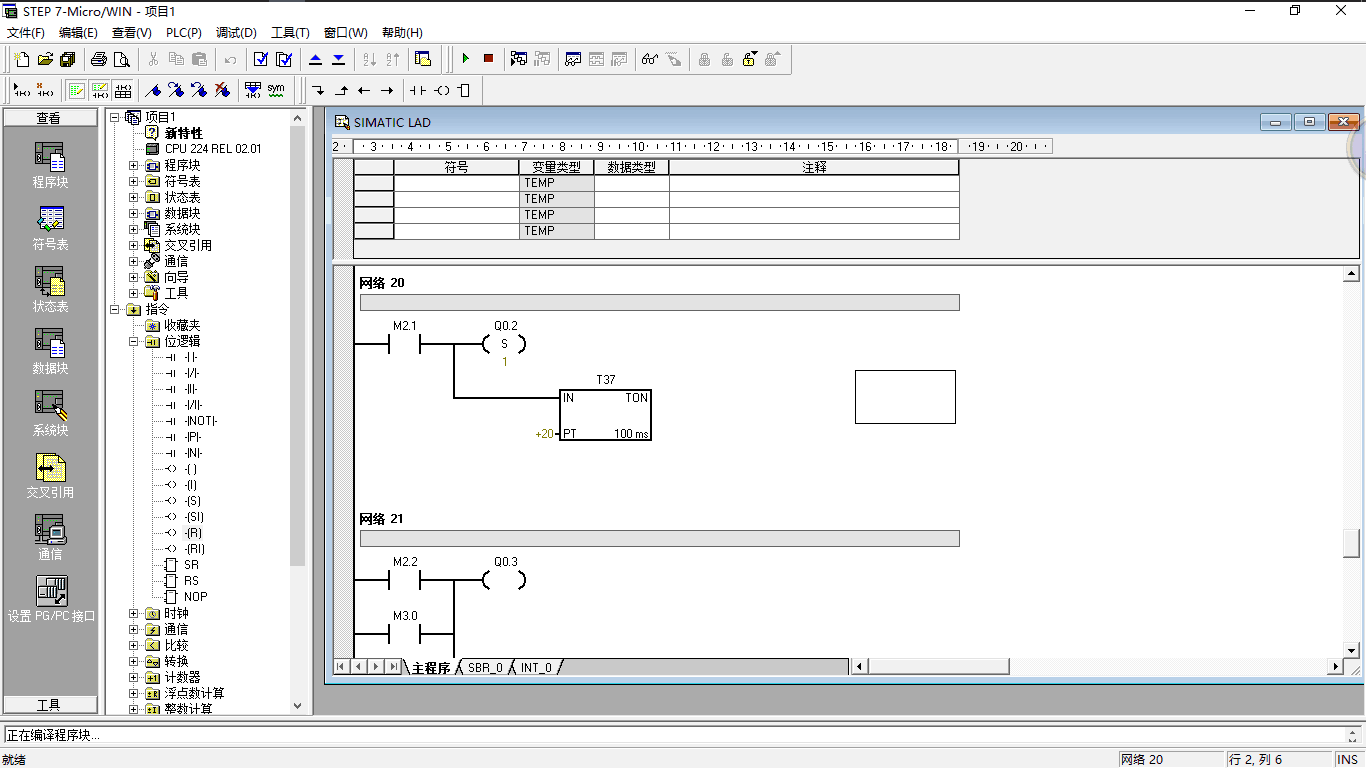

18. 回原点程序3.png
21.8 KB

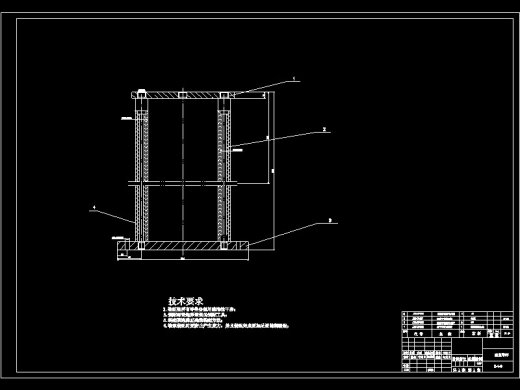

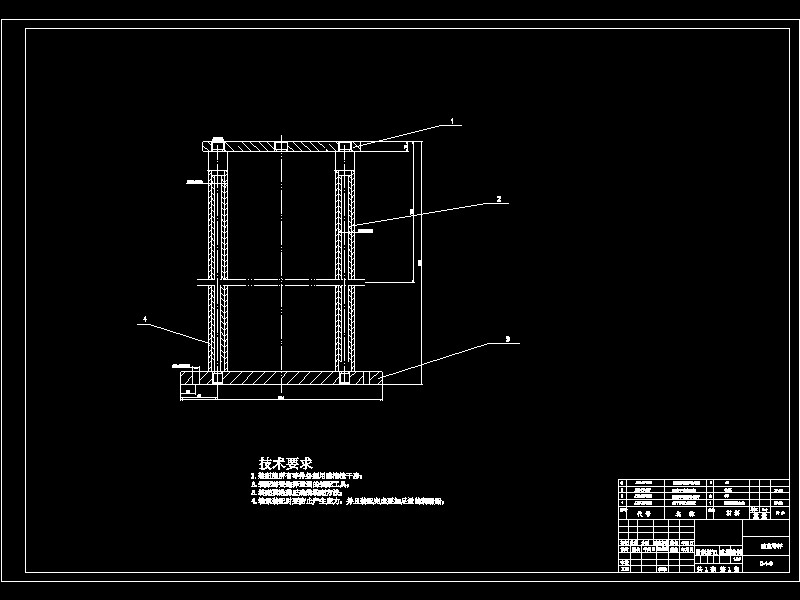

19. 垂直导杆部件图.dwg
86.5 KB
20. 垂直导杆部件图.jpg
56.4 KB

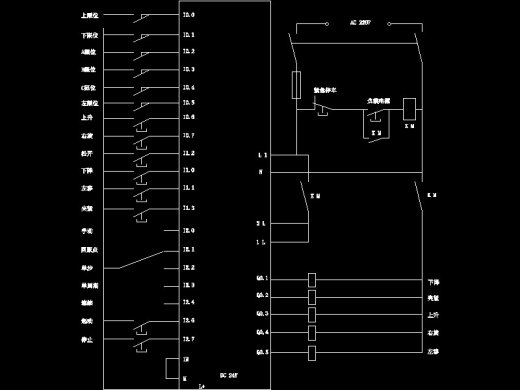

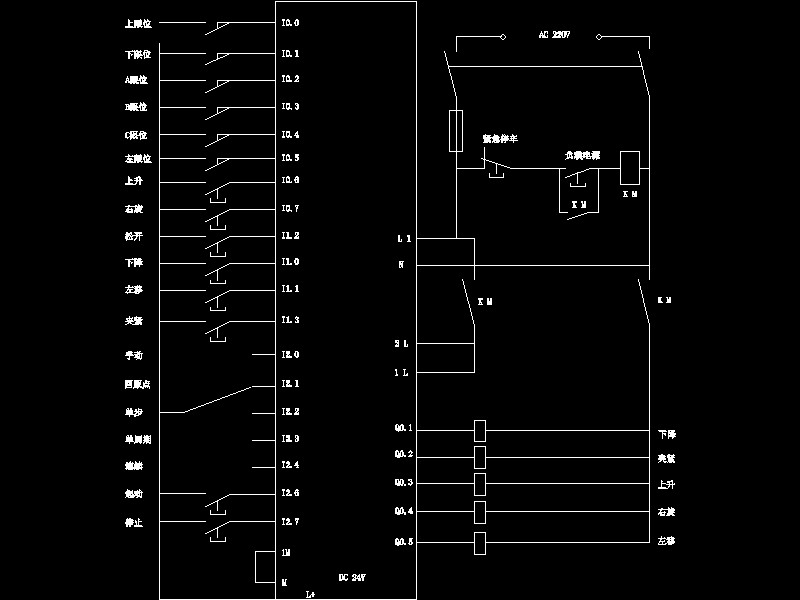

21. 外部接线图.dwg
76.5 KB
22. 外部接线图.jpg
53 KB
23. 录像4.lxe
1.36 MB
24. 录像5.lxe
1.49 MB
25. 手动工作程序.mwp
1.75 KB

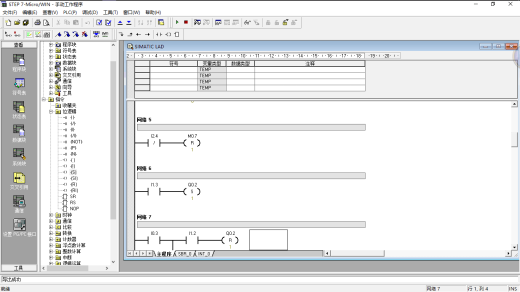

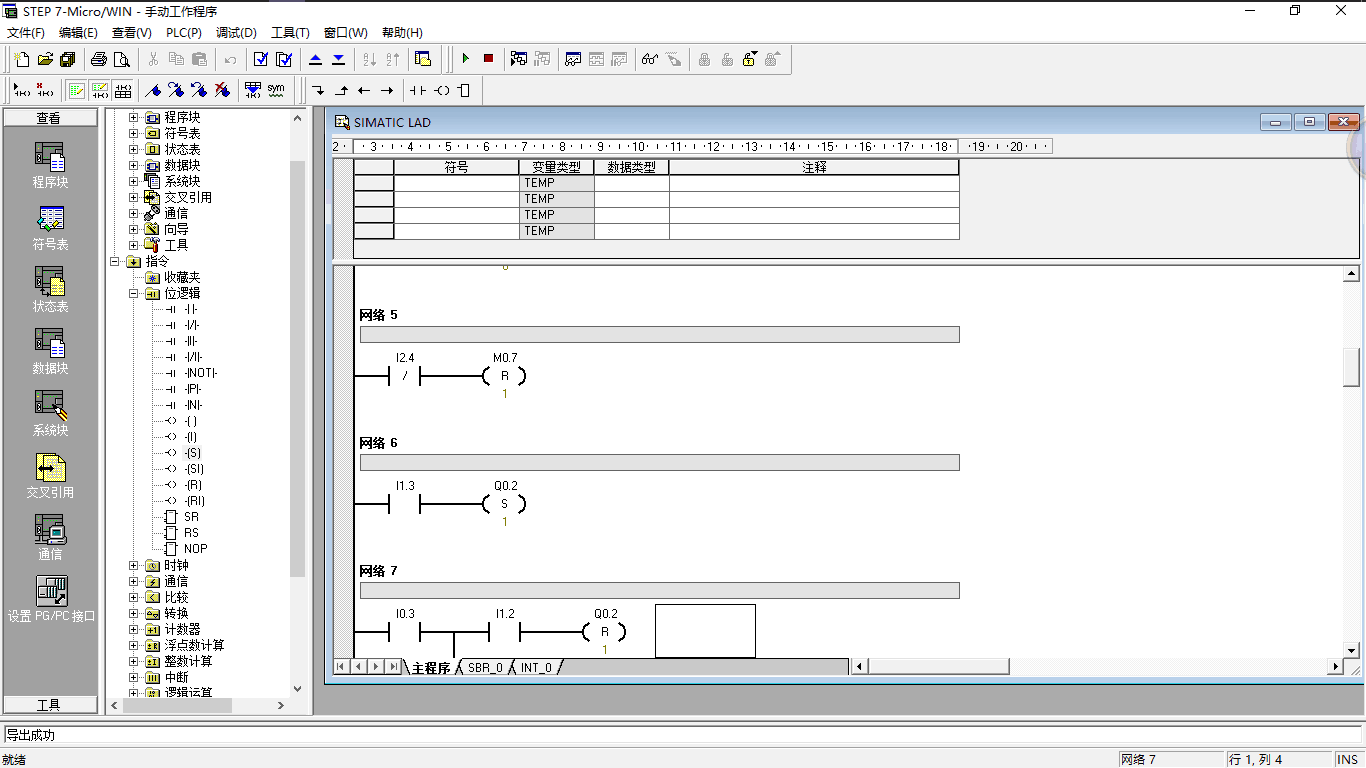

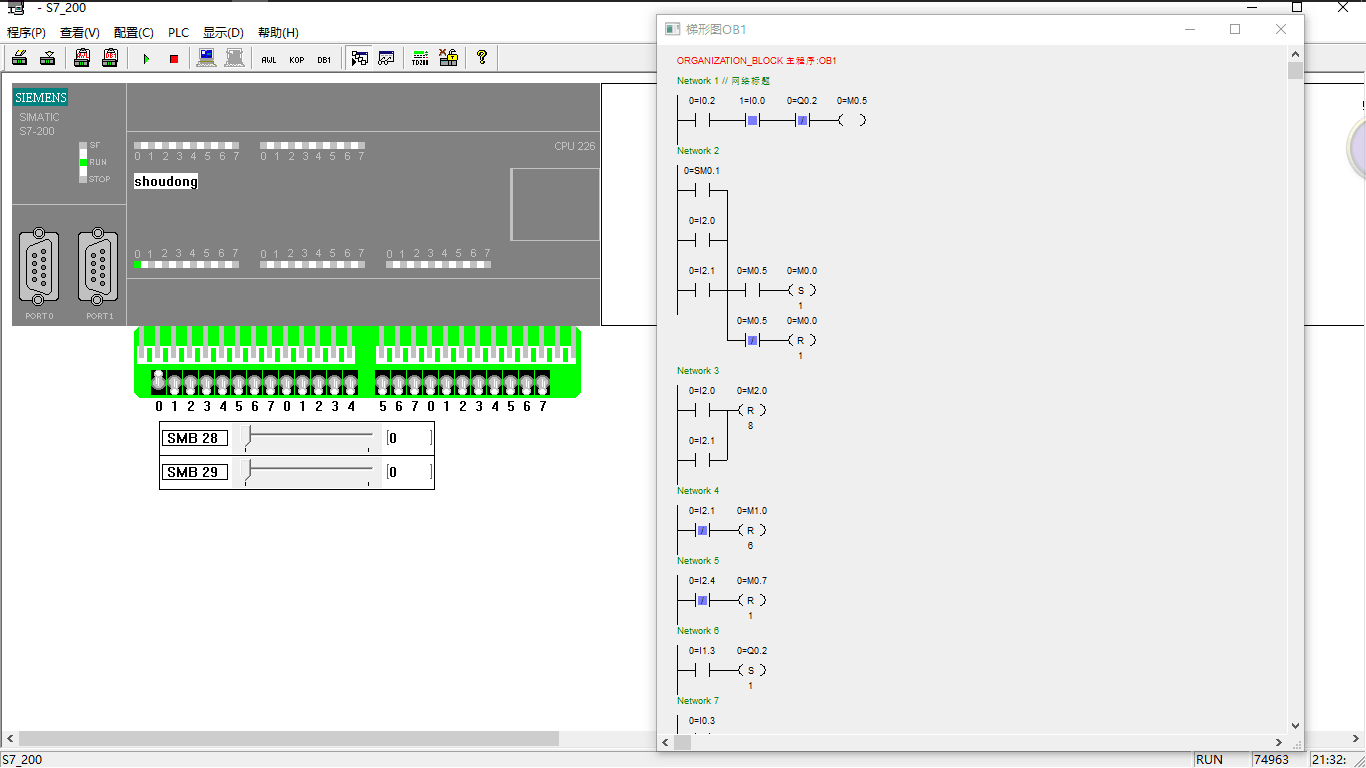

26. 手动程序.png
16.9 KB

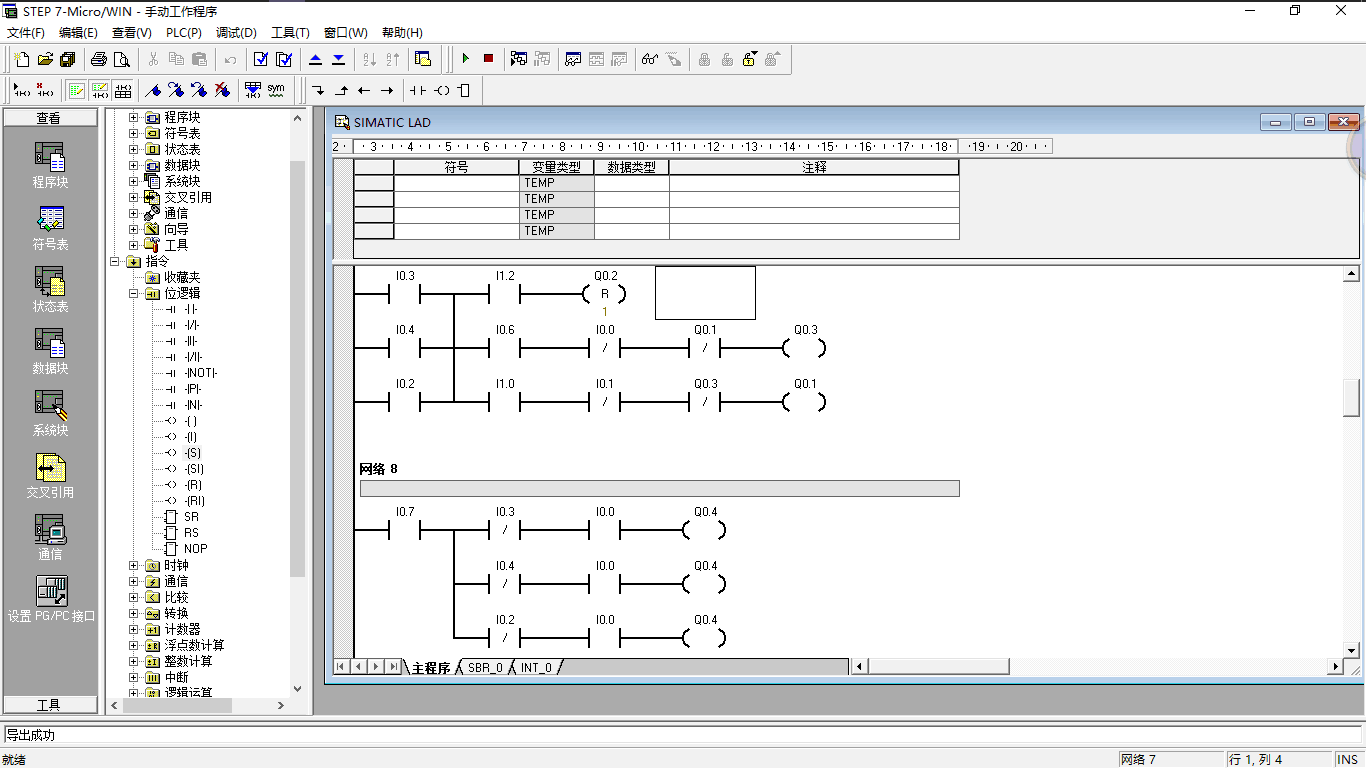

27. 手动程序1.png
16.8 KB
28. 手动程序2.png
21.7 KB
29. 手动程序3.png
22.3 KB

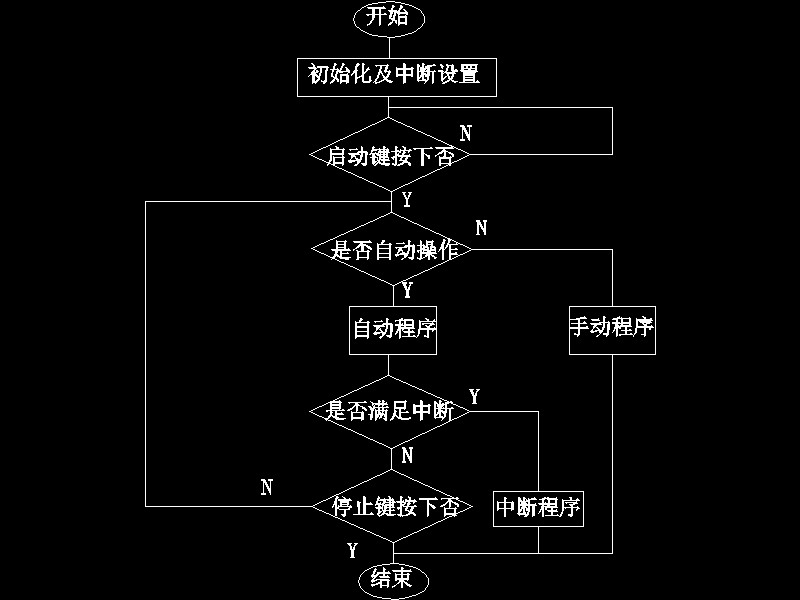

30. 控制主程序流程图.dwg
71.7 KB
31. 控制主程序流程图.jpg
50.3 KB
32. 操作面板图.dwg
70.7 KB

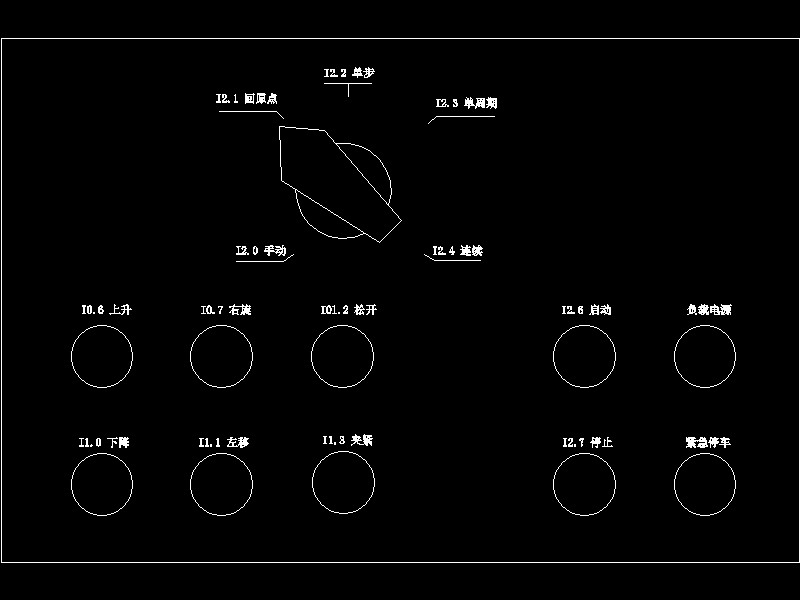

33. 操作面板图.jpg
43.3 KB
34. 文件.jpg
26.1 KB

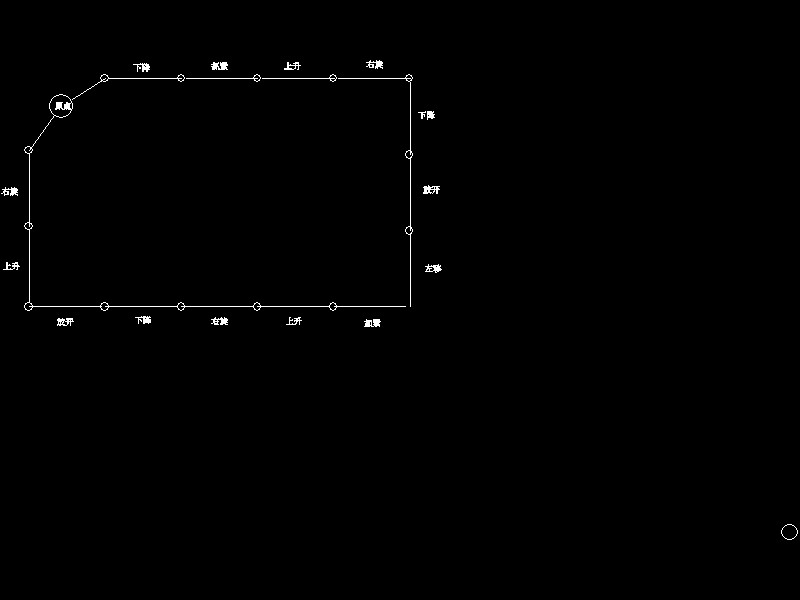

35. 机械手工作流程图.dwg
70.5 KB
36. 机械手工作流程图.jpg
17.8 KB

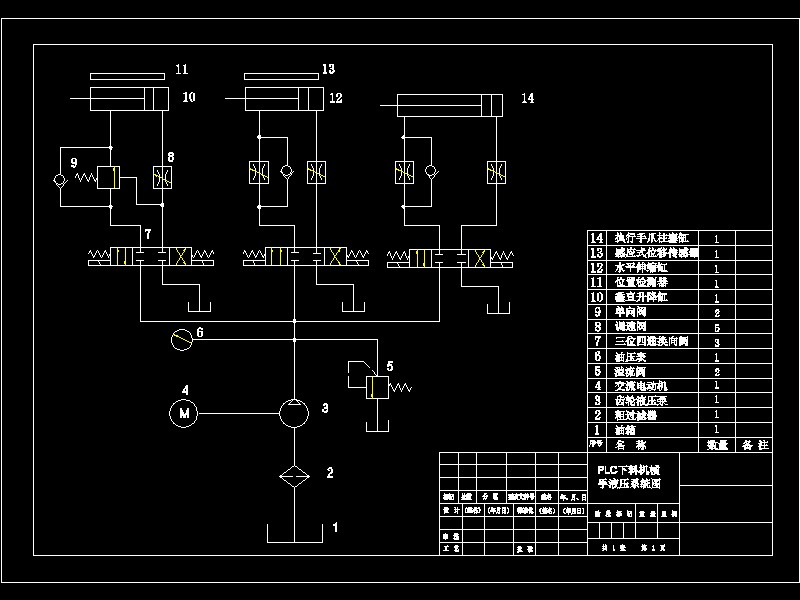

37. 液压系统图.dwg
95.3 KB

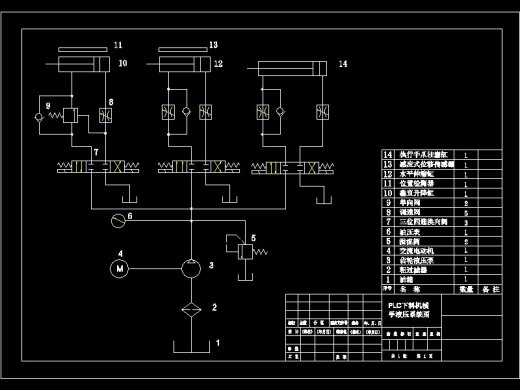

38. 液压系统图.jpg
84.2 KB
39. 答辩PPT.ppt
366 KB

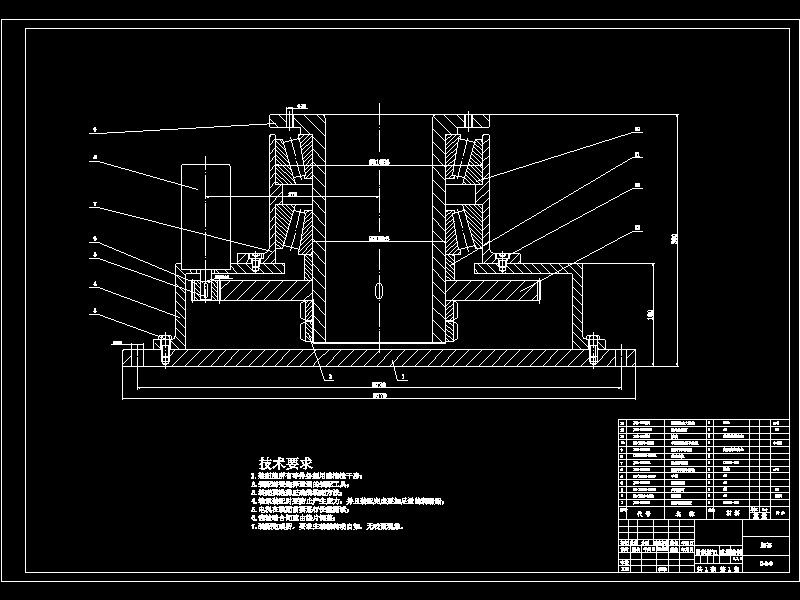

40. 腰部bu件图.dwg
102 KB
41. 腰部bu件图.jpg
100 KB
42. 说明书.doc
892 KB
43. 连接座零件图.dwg
89.6 KB

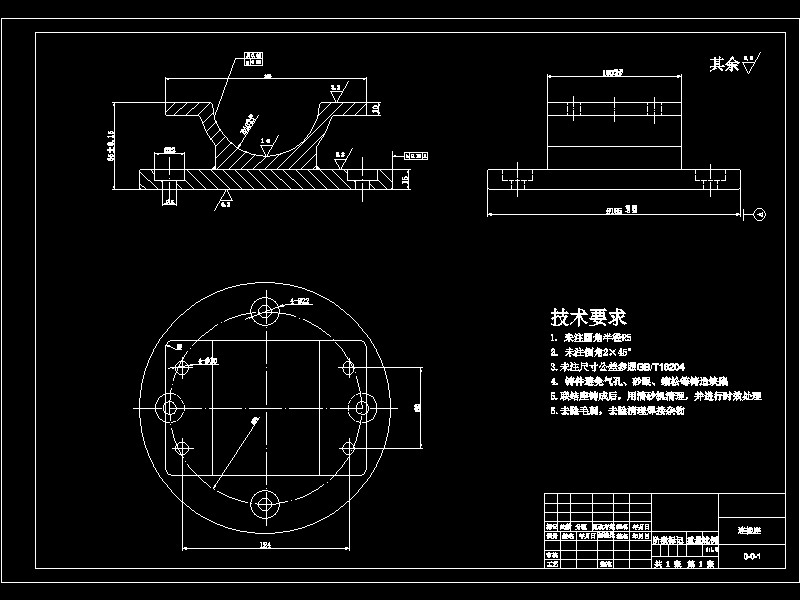

44. 连接座零件图.jpg
82.5 KB
45. 连续工作程序.mwp
2.16 KB
46. 连续程序3.png
24.2 KB

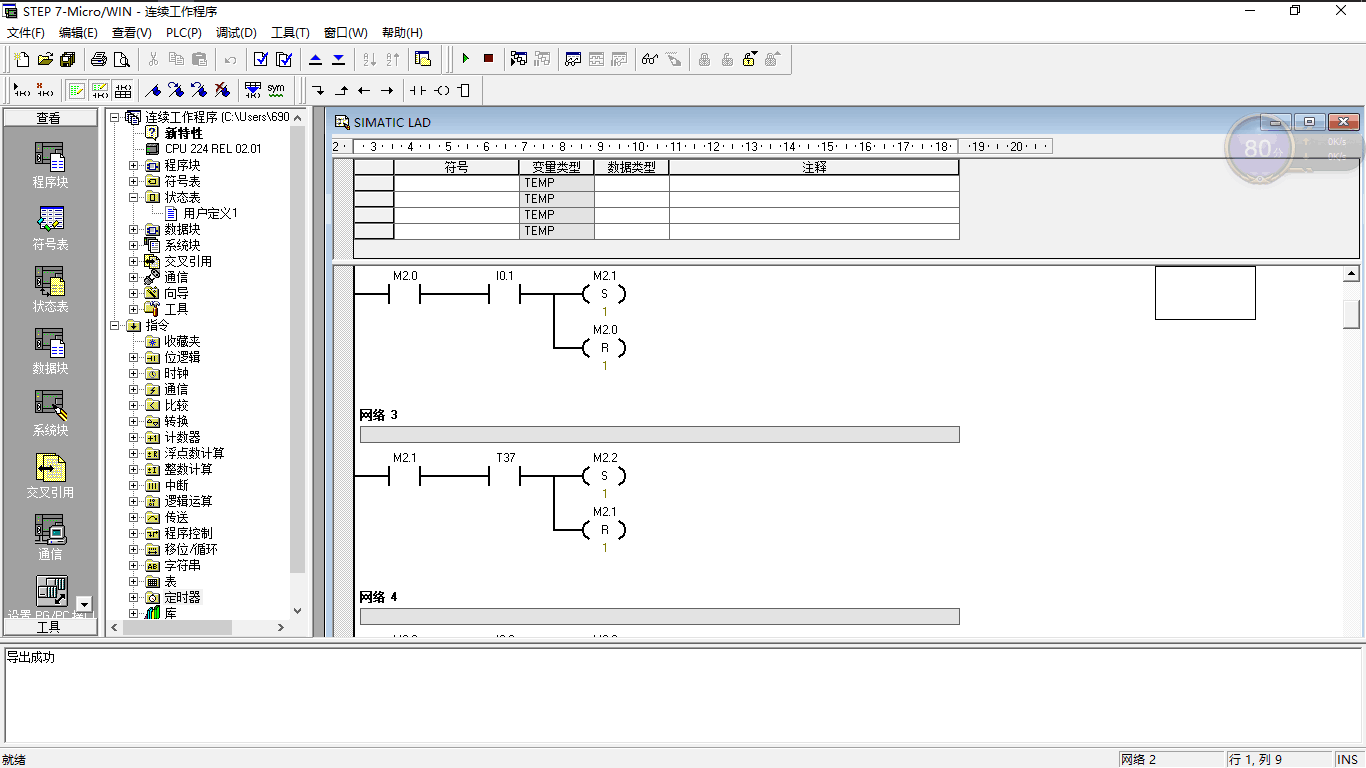

47. 连续程序4.png
24.2 KB

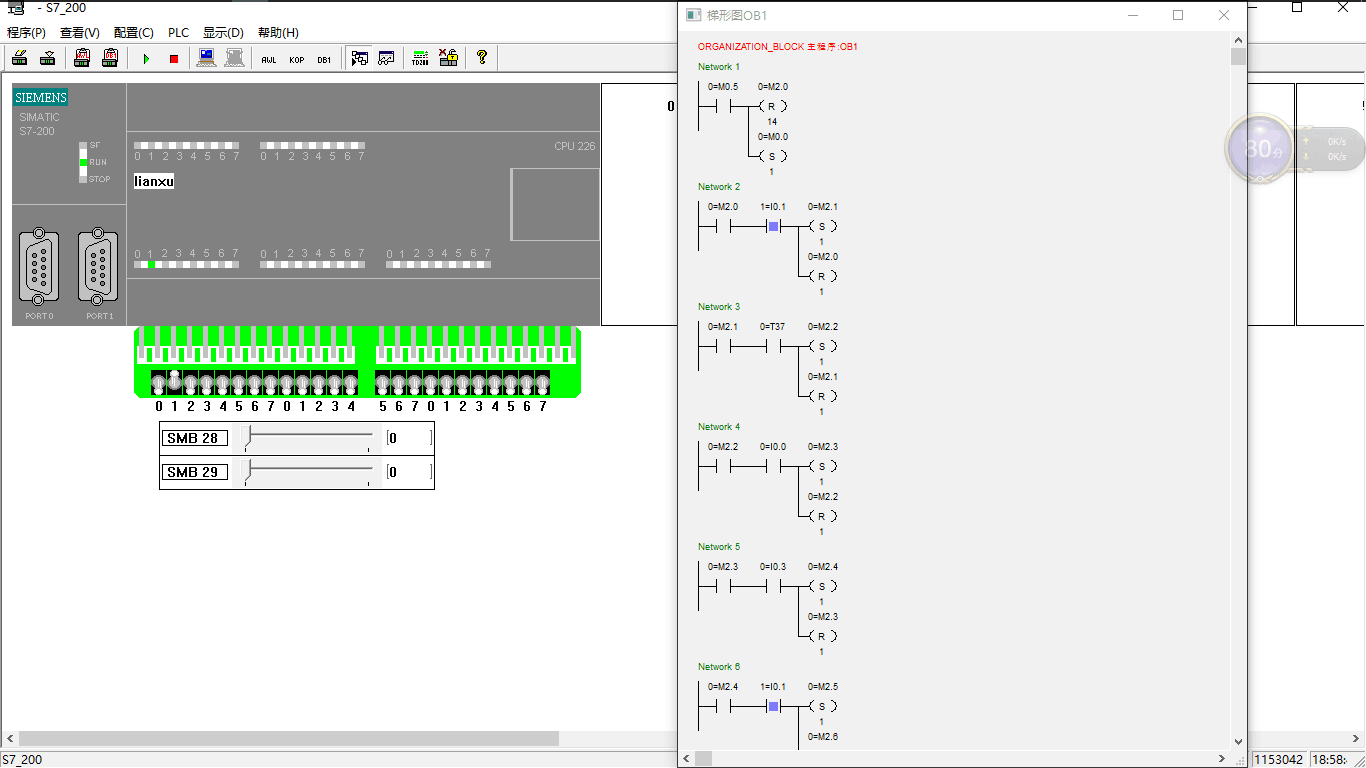

48. 连续运行.png
19.4 KB
49. 连续运行2.png
18.7 KB
