0027-端盖落料拉深、翻边、冲孔级进模设计【全套12张CAD图】AutoCAD图档

图档名称为：0027-端盖落料拉深、翻边、冲孔级进模设计【全套12张CAD图】，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10284482

模型大小：1.18M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-08-21

图纸介绍：

下载模型

百里霜天

+ 关注

作品: 0

粉丝: 0

文件列表

1. 冲孔机械加工工艺卡.doc

38.5 KB

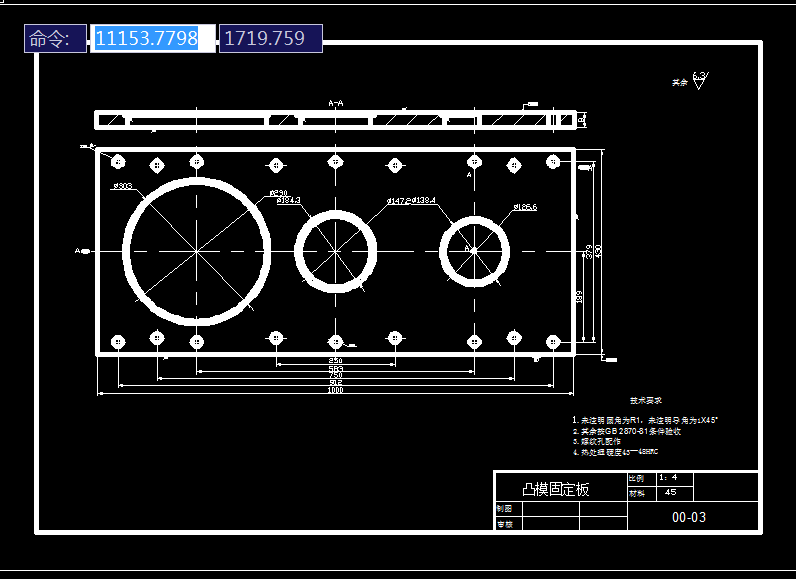

2. 凸模板.png

19.4 KB

3. 凹模机械加工工艺卡.doc

49.5 KB

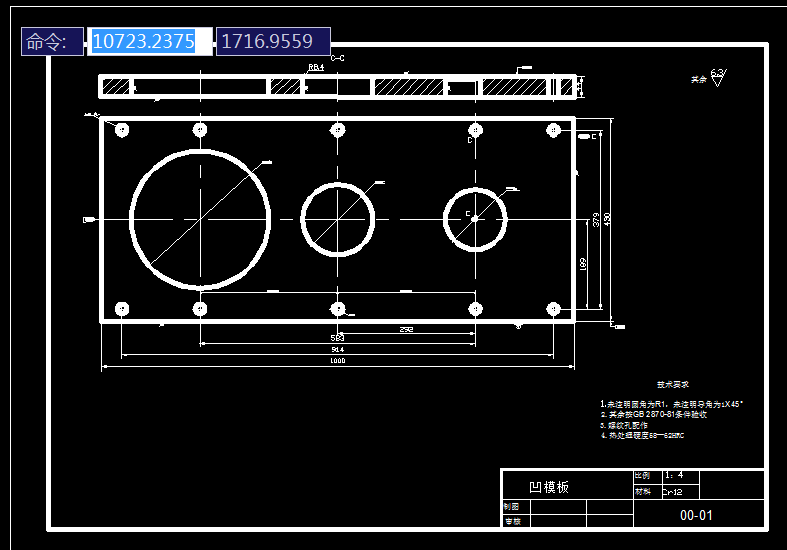

4. 凹模板.png

17.6 KB

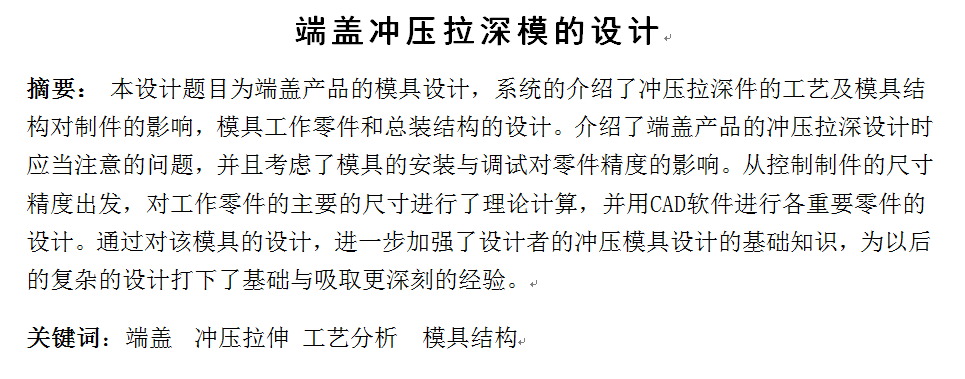

5. 摘要.doc

18 KB

6. 摘要.png

53.9 KB

7. 正文.doc

1.46 MB

8. 目录.doc

18 KB

9. 目录.png

42.8 KB

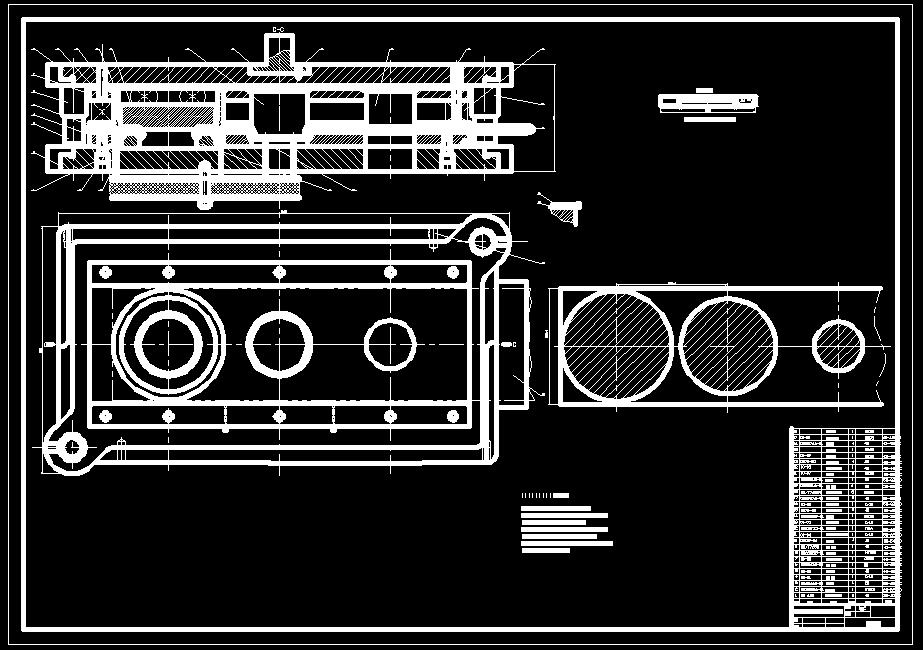

10. 端盖冲压拉深级进模装配图.png

21.3 KB

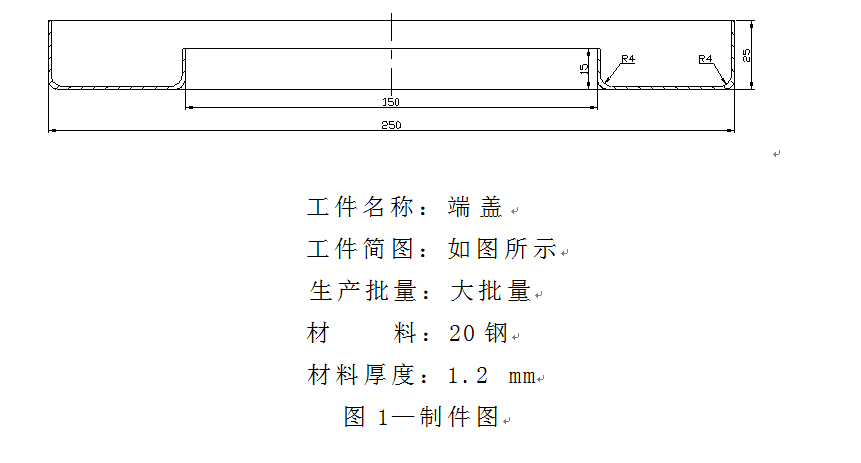

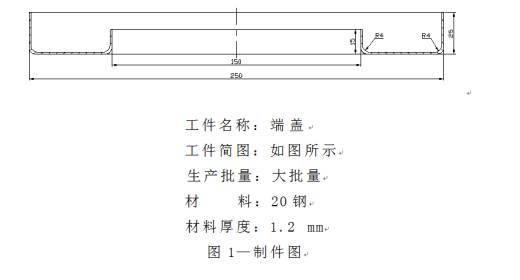

11. 端盖零件图.png

15.1 KB

12. 级进模具12张CAD图合集.dwg

284 KB

13. 落料拉深凸凹机械加工工艺卡.doc

49.5 KB

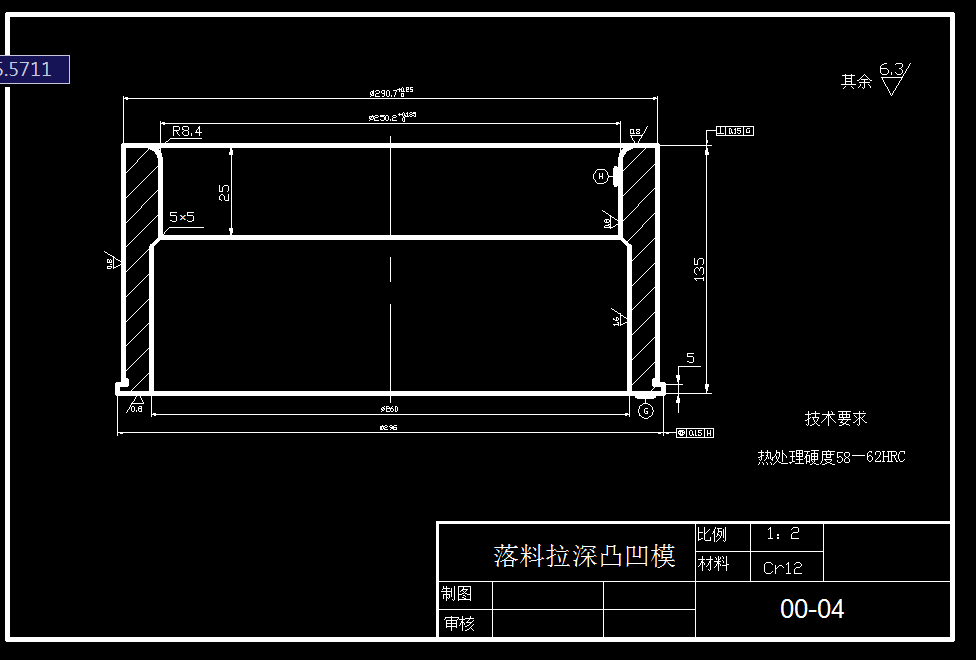

14. 落料拉深凸凹模.png

14.6 KB
