设备部件 / 模具类 / 油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图AutoCAD图档

图档名称为：油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

油杯、环形底圆筒落料、拉深、成型、修边复合模设计-冲压模具10张CAD图

加入收藏

模型参数

模型ID：10281027

模型大小：781.7KB

软件版本： AutoCAD 2018

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-08-05

图纸介绍：

下载模型

挽风

+ 关注

作品: 0

粉丝: 0

文件列表

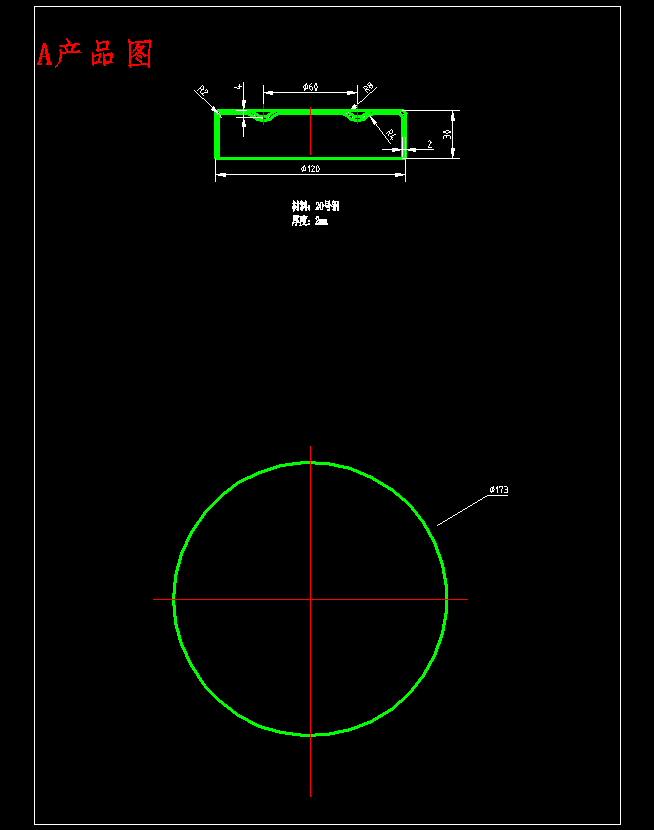

1. A产品图.dwg

58.3 KB

2. A产品图.png

7.35 KB

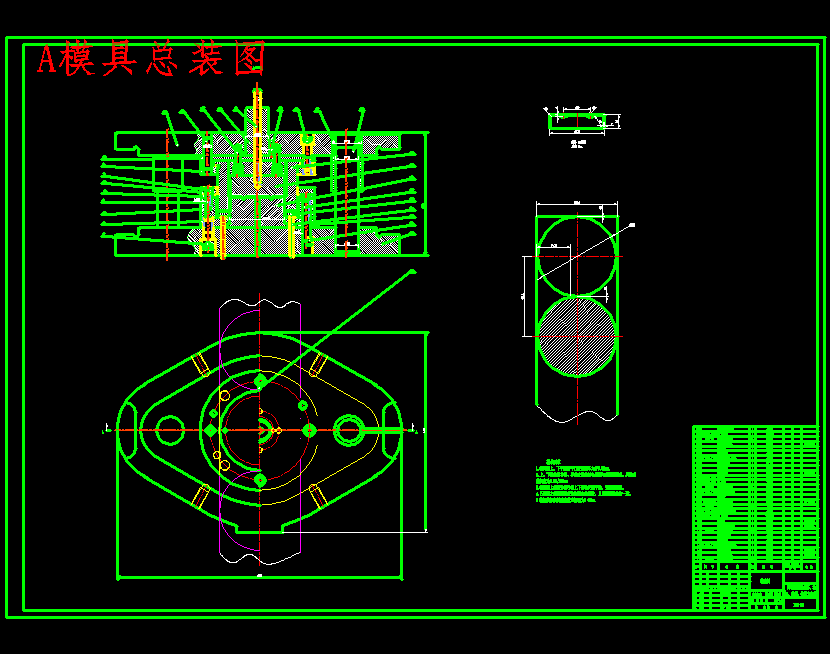

3. A模具总装图.dwg

247 KB

4. A模具总装图.png

26.6 KB

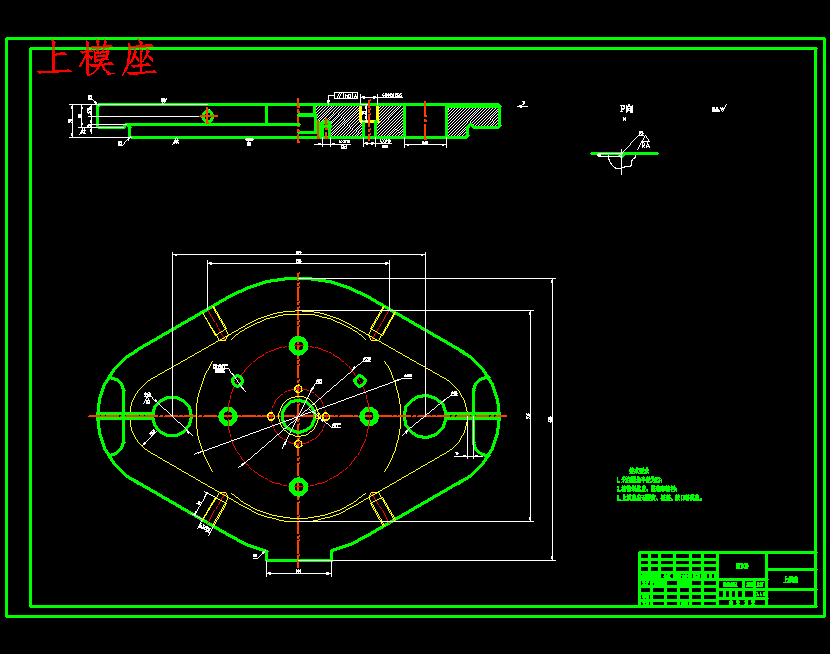

5. 上模座.dwg

70.8 KB

6. 上模座.png

18 KB

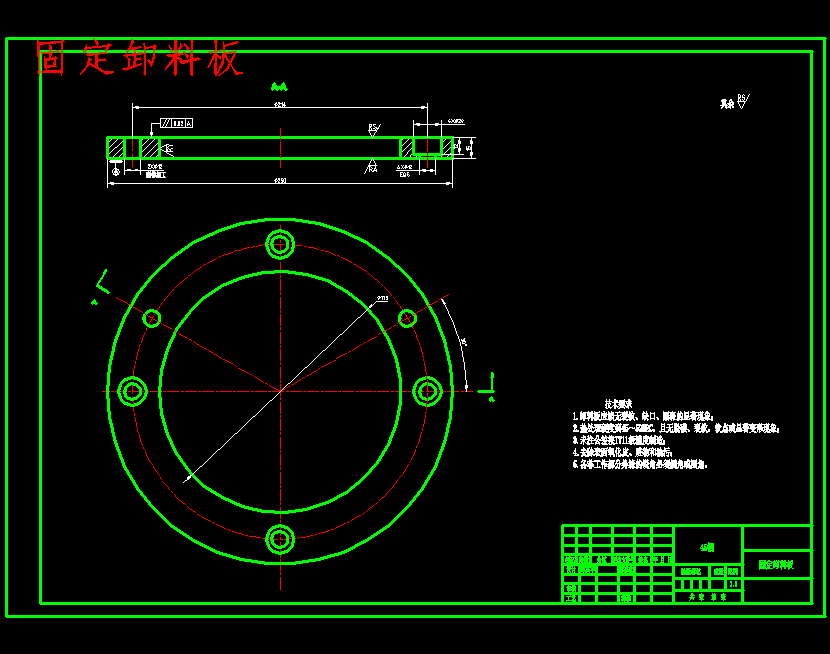

7. 固定卸料板.dwg

58.1 KB

8. 固定卸料板.png

16.8 KB

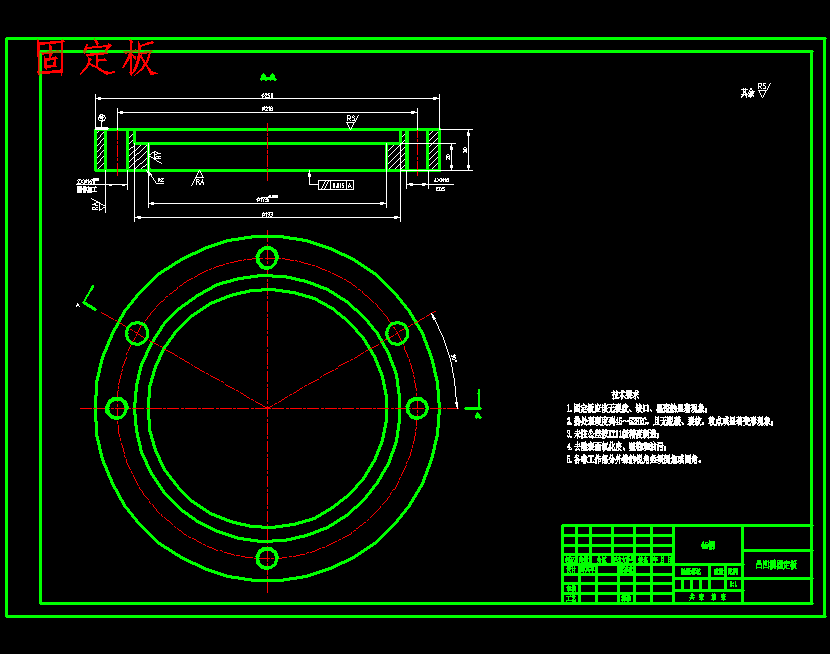

9. 固定板.dwg

51.3 KB

10. 固定板.png

16.9 KB

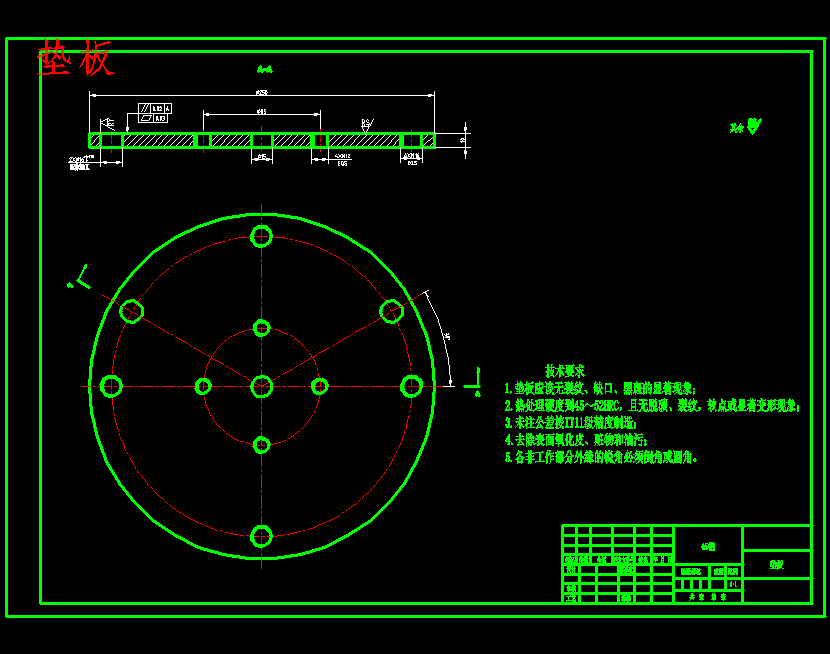

11. 垫板.dwg

52.1 KB

12. 垫板.png

16.7 KB

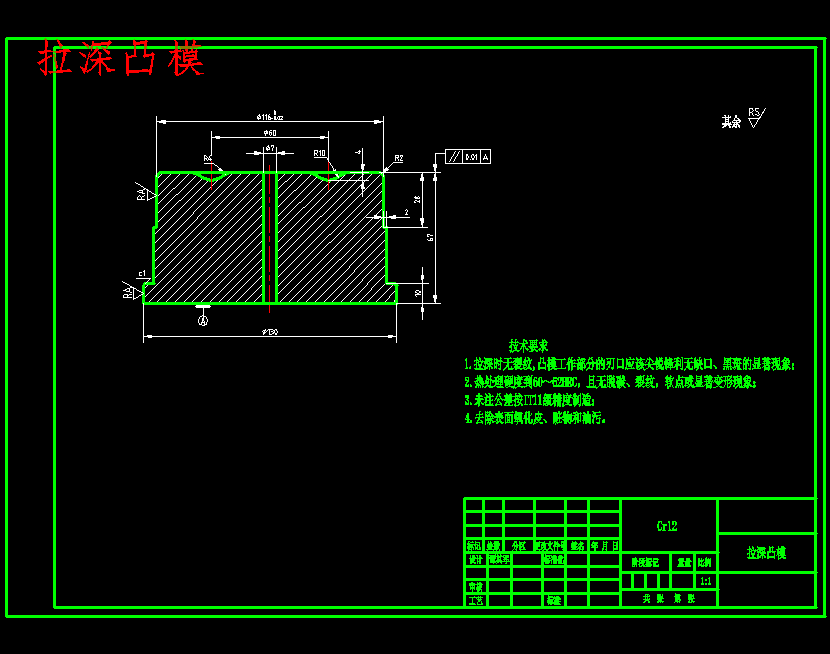

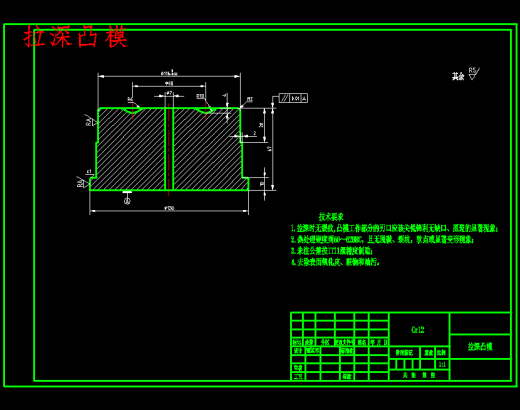

13. 拉深凸模.dwg

45.3 KB

14. 拉深凸模.png

14.7 KB

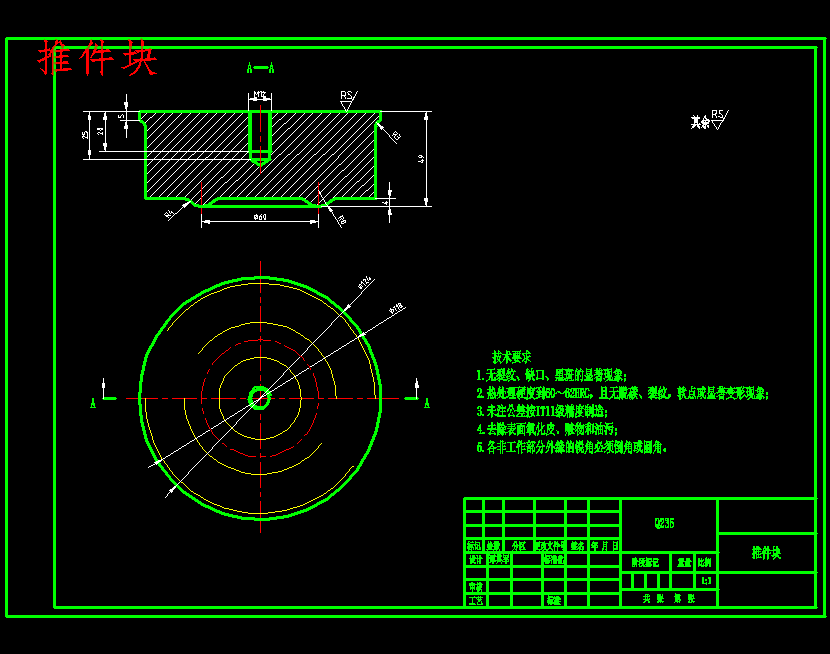

15. 推件块.dwg

45.3 KB

16. 推件块.png

18.5 KB

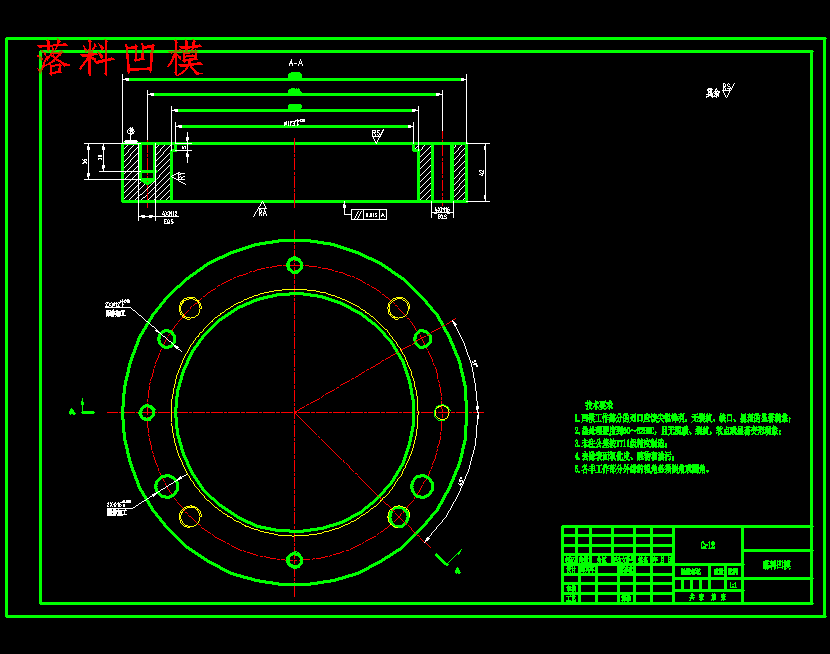

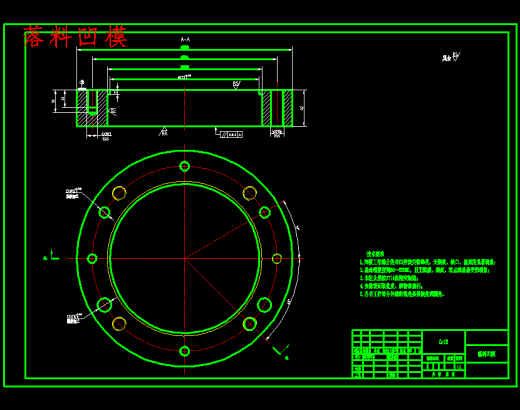

17. 落料凹模.dwg

57.2 KB

18. 落料凹模.png

19 KB

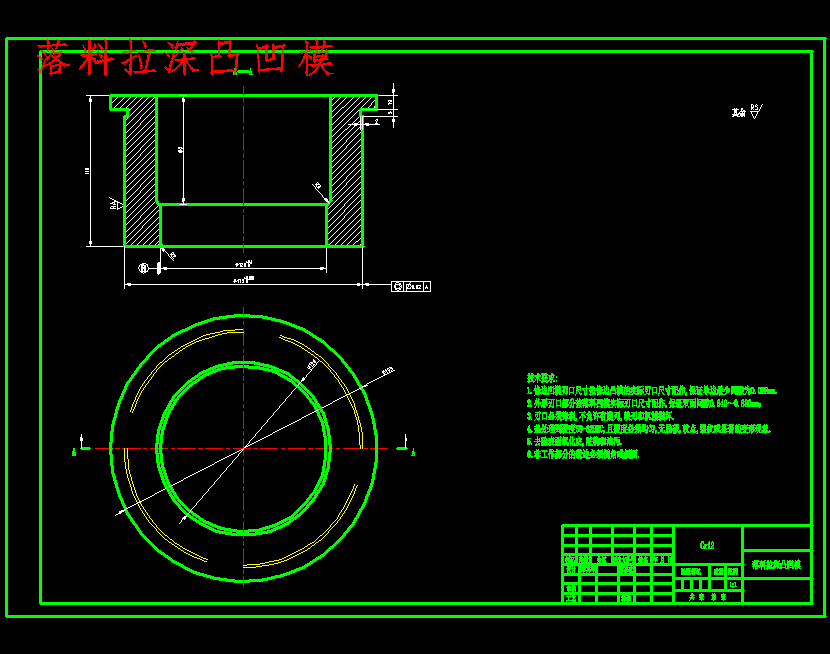

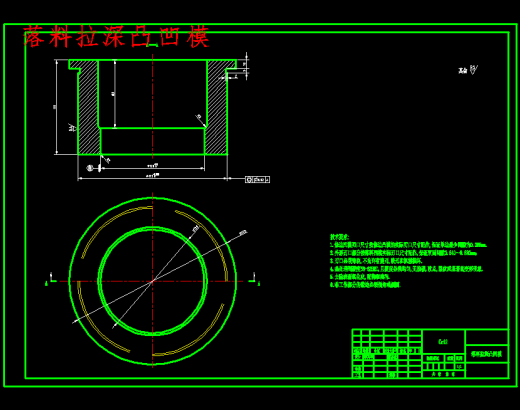

19. 落料拉深凸凹模.dwg

45.4 KB

20. 落料拉深凸凹模.png

18.3 KB

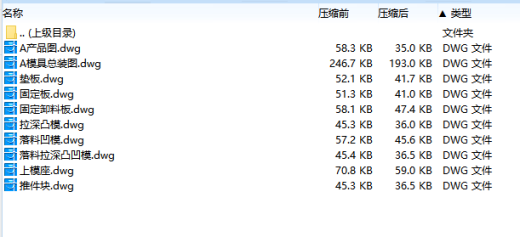

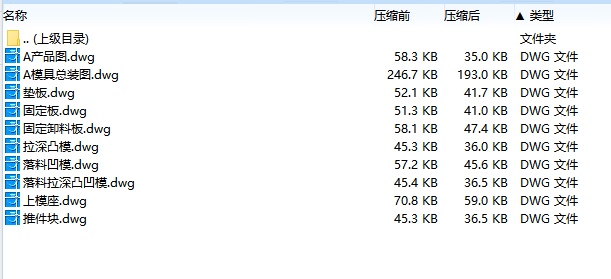

21. 设计所包含文件.png

19.1 KB
