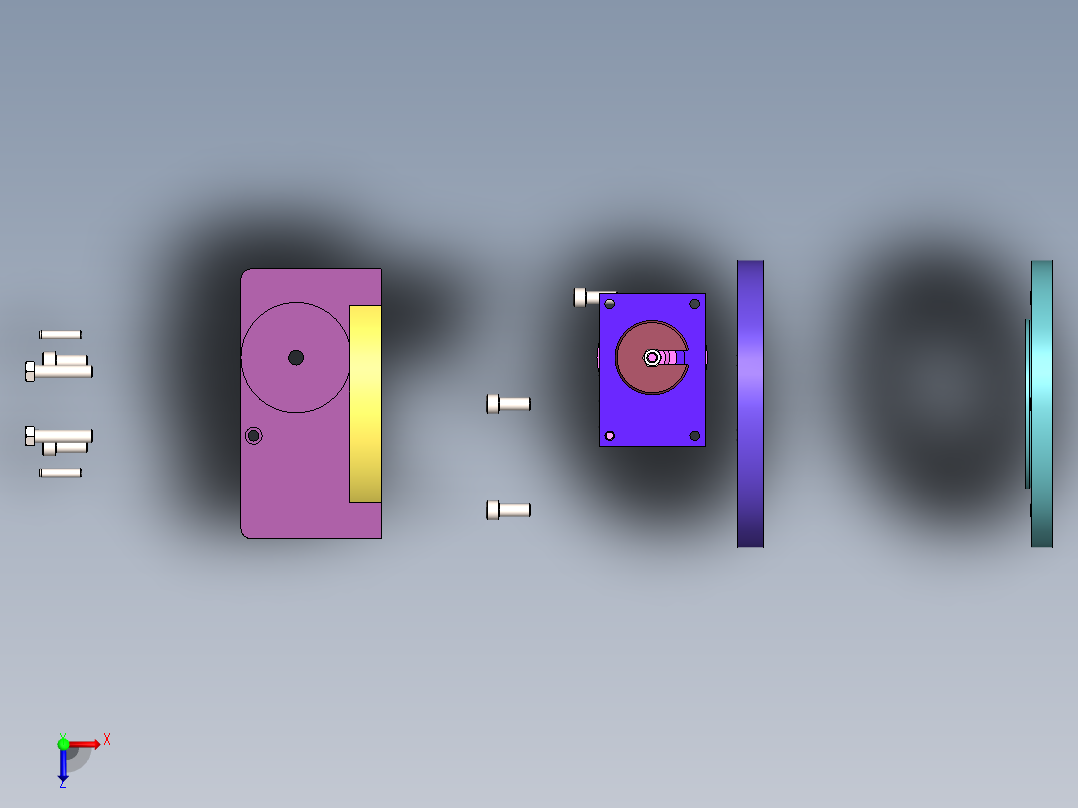

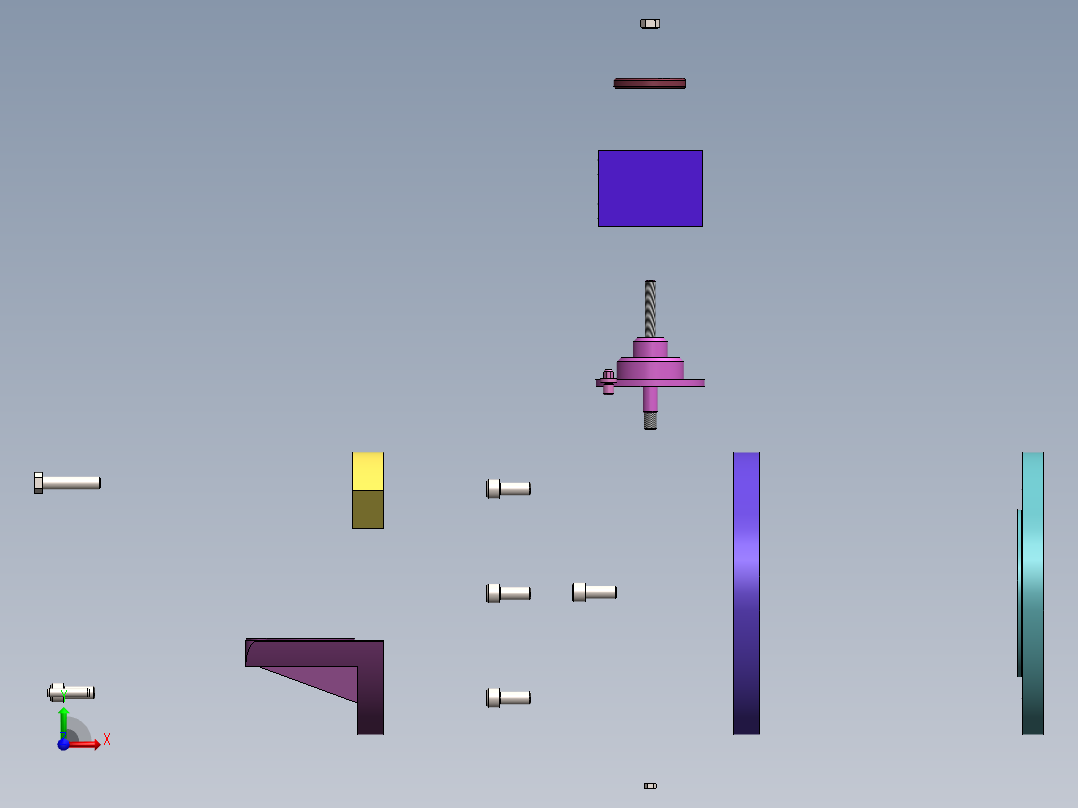

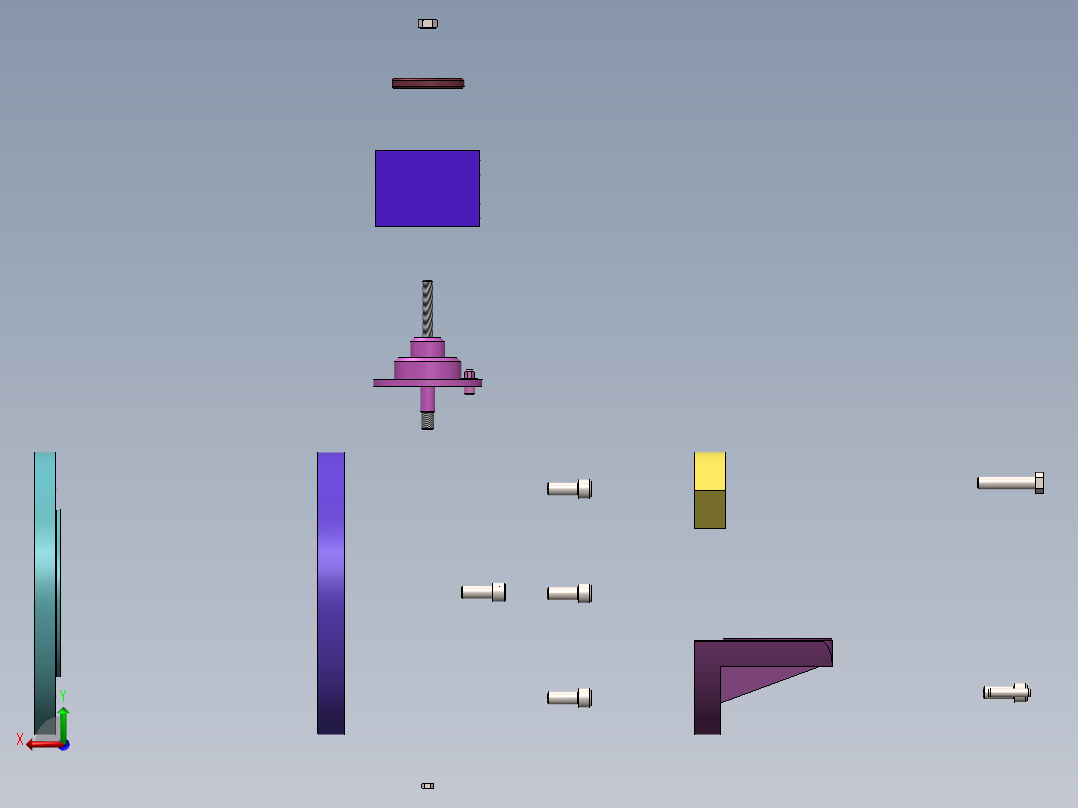

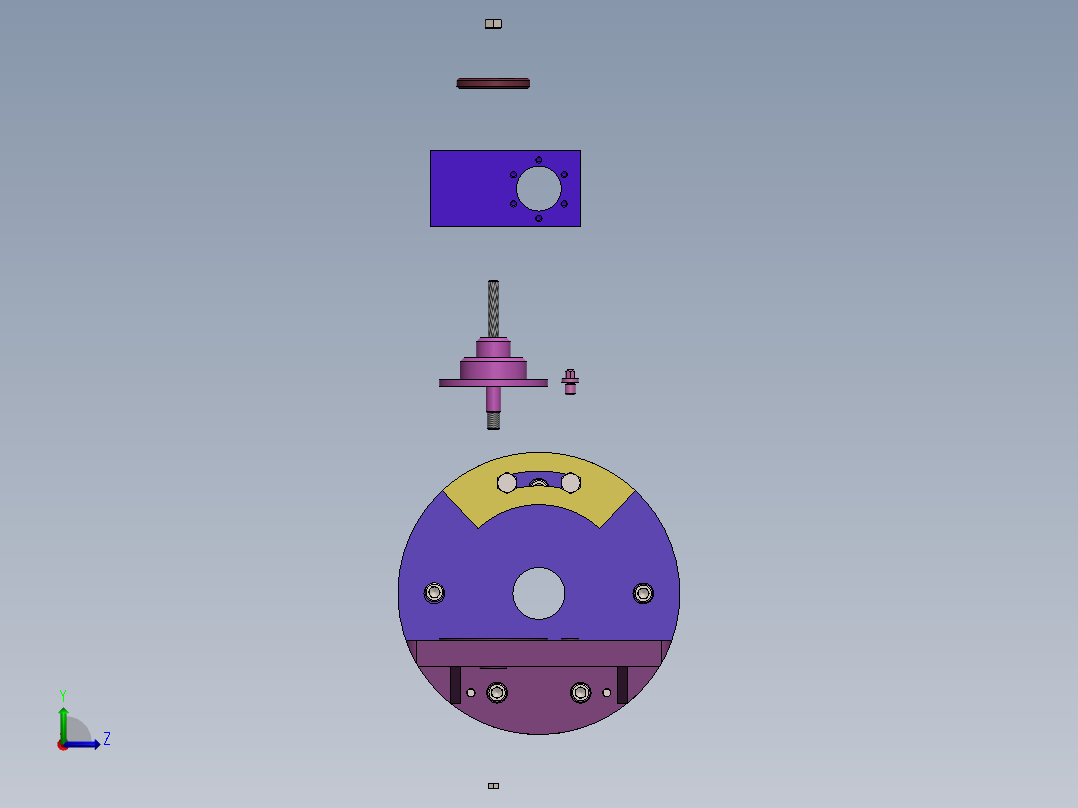

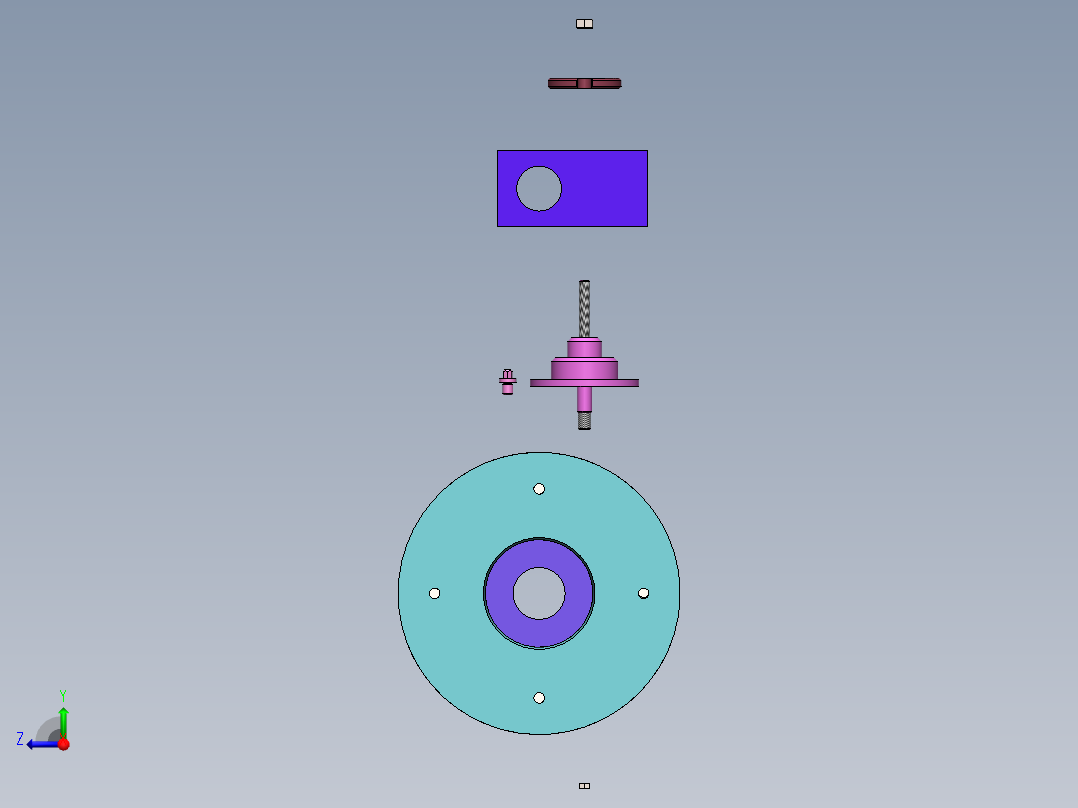

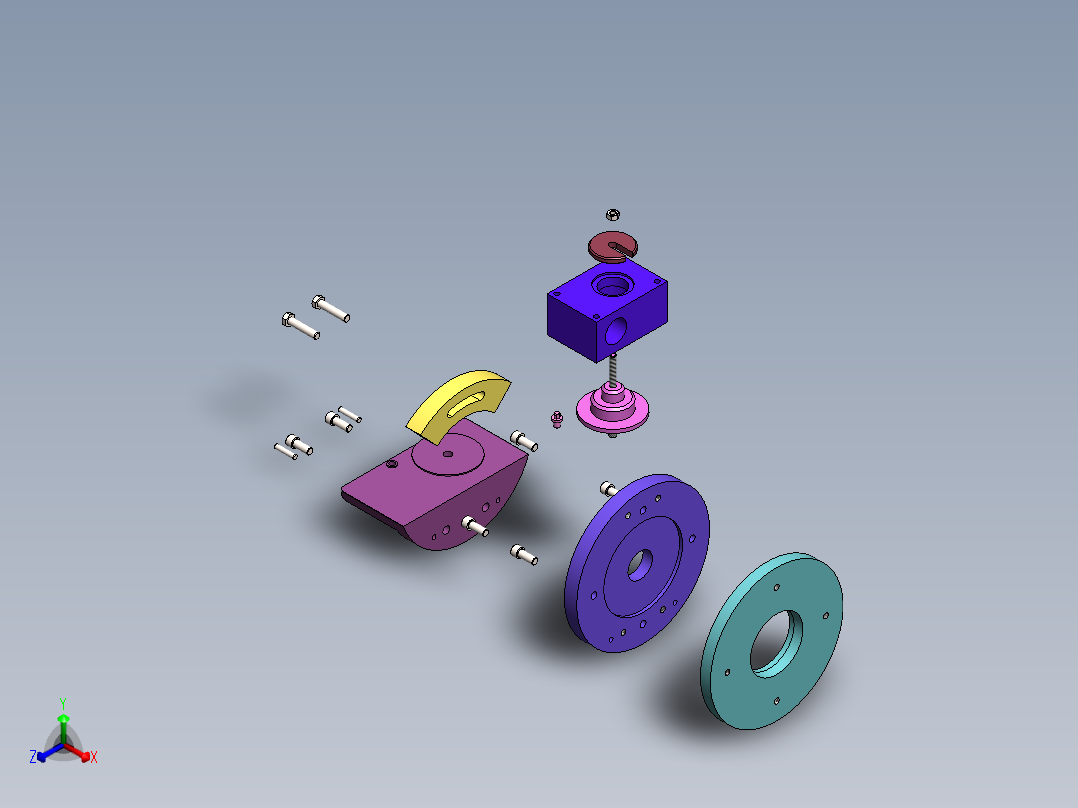

涡轮箱车内孔夹具（CAD图+SW三维）SolidWorks,step,AutoCAD 三维模型
三维机械图纸名称为：涡轮箱车内孔夹具（CAD图+SW三维），属于设备部件，传动部件分类，软件为SolidWorks,step,AutoCAD, 三维模型格式为sldprt,dwg,sldasm,step，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10277267
模型大小：5.59M
软件版本： SolidWorks,step,AutoCAD 2015
模型格式：sldprt,dwg,sldasm,step
是否可编辑：可修改，包括参数
上传时间：2025-08-02
图纸介绍：
下载模型
文件列表

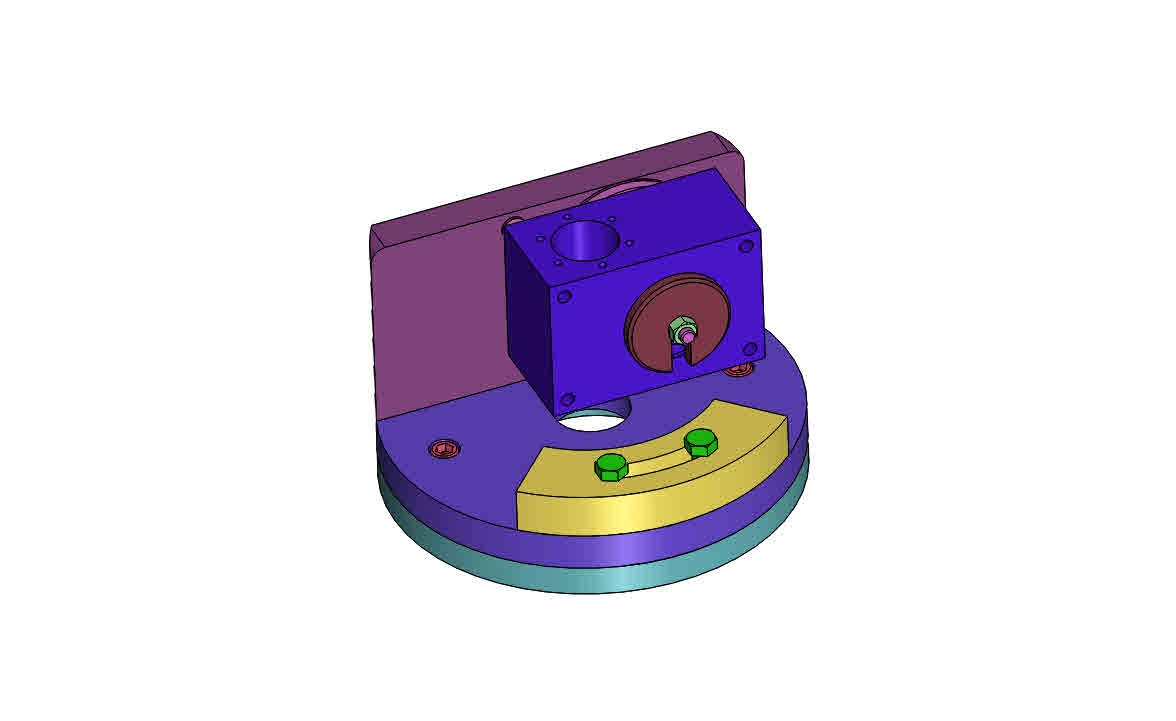

1. 1.JPG
36.2 KB

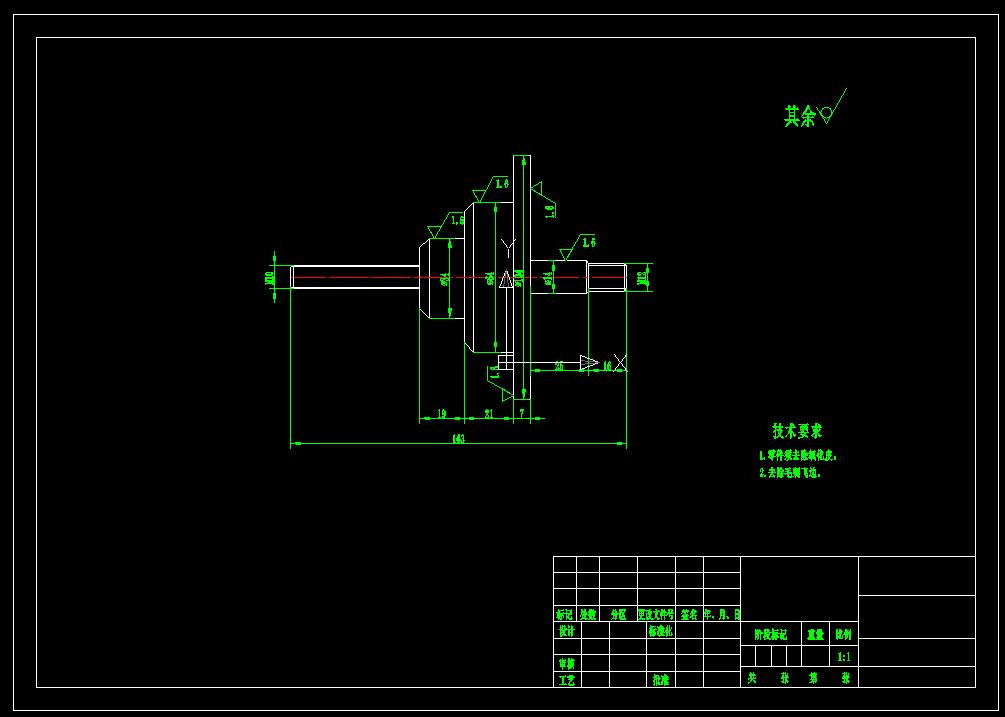

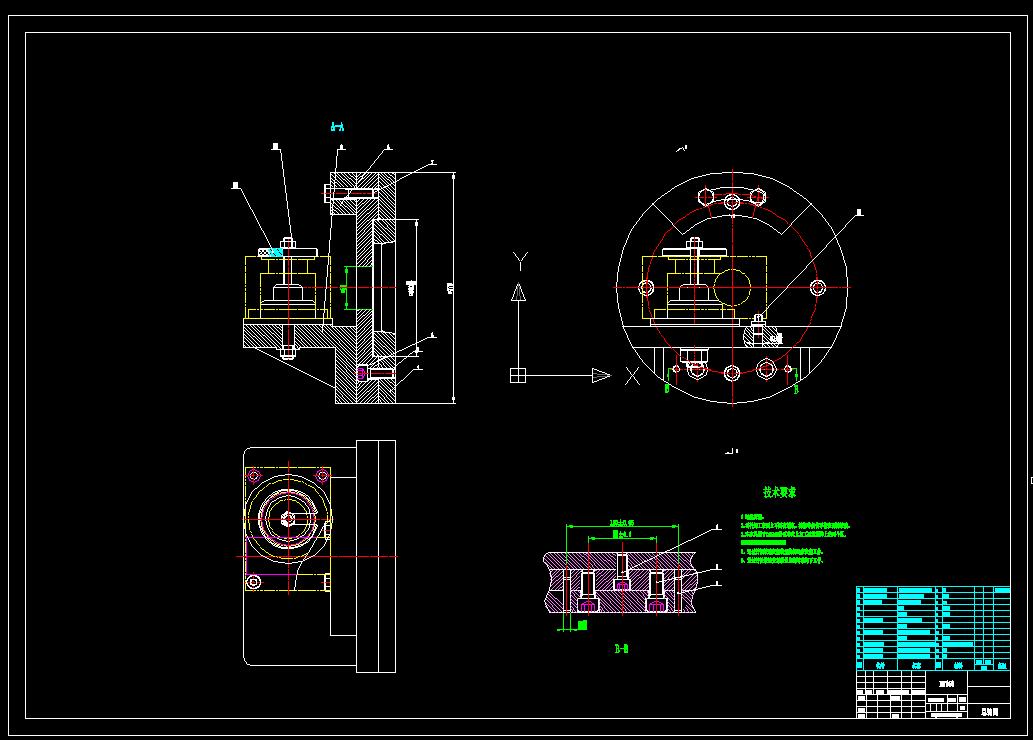

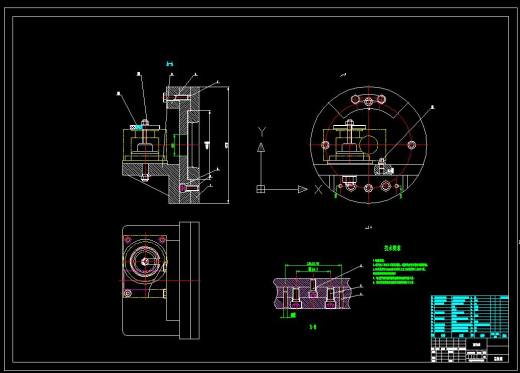

2. 360截图20240317165559028.jpg
89.3 KB

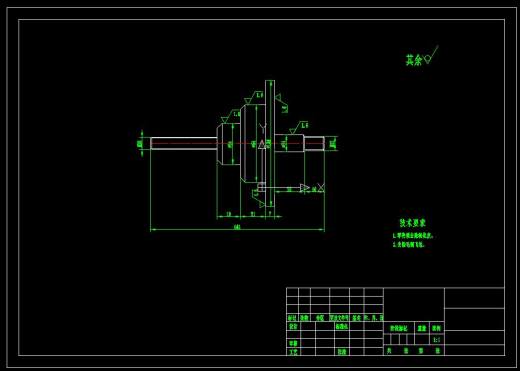

3. 360截图20240317165630699.jpg
53.6 KB

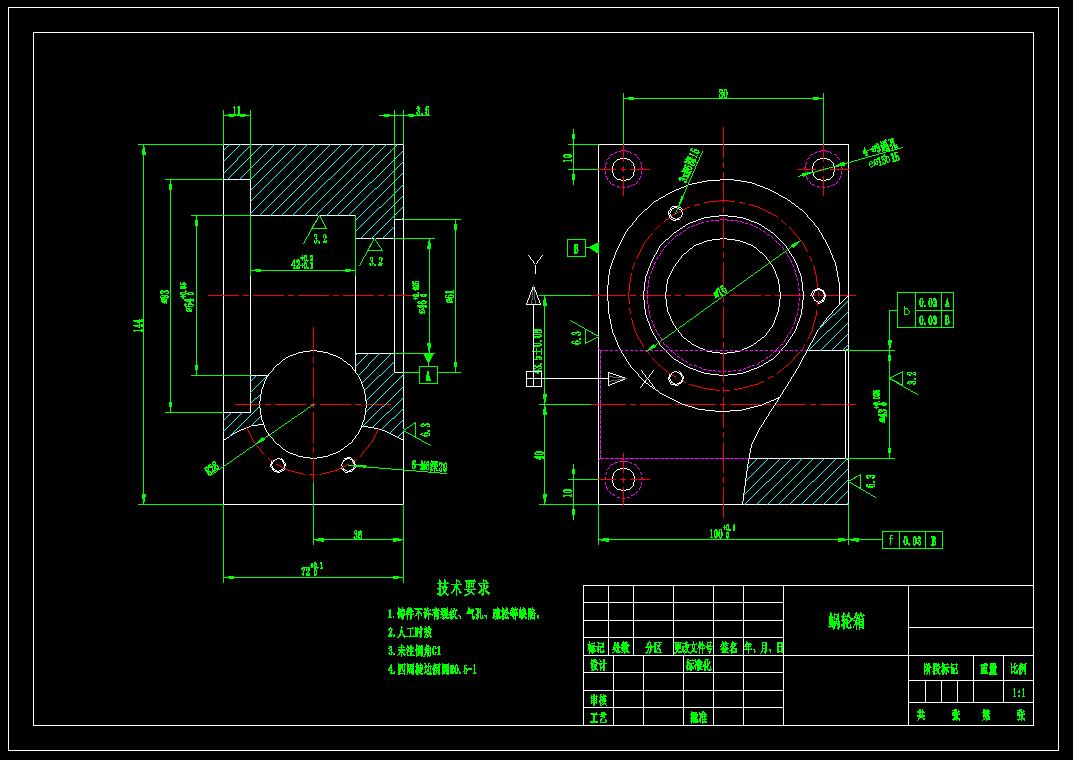

4. 360截图20240317165643876.jpg
108 KB

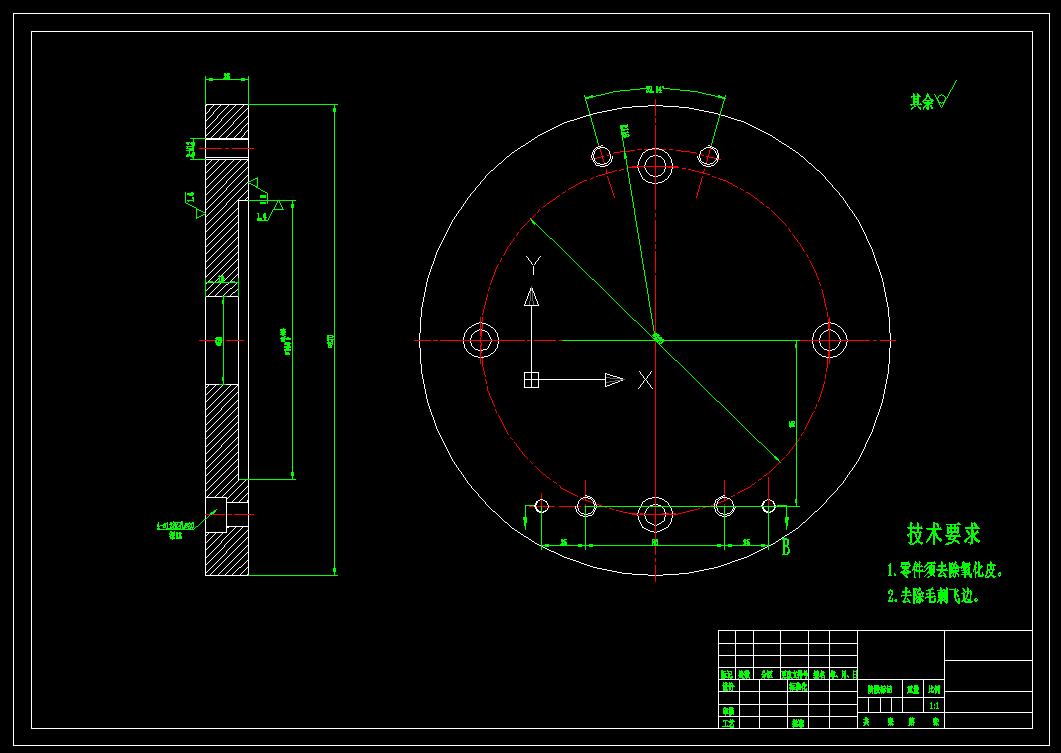

5. 360截图20240317165657675.jpg
80.8 KB
6. A型快换垫圈 A12X70.SLDPRT
76.7 KB
7. A型快换垫圈 A12X70.SLDPRT
76.7 KB

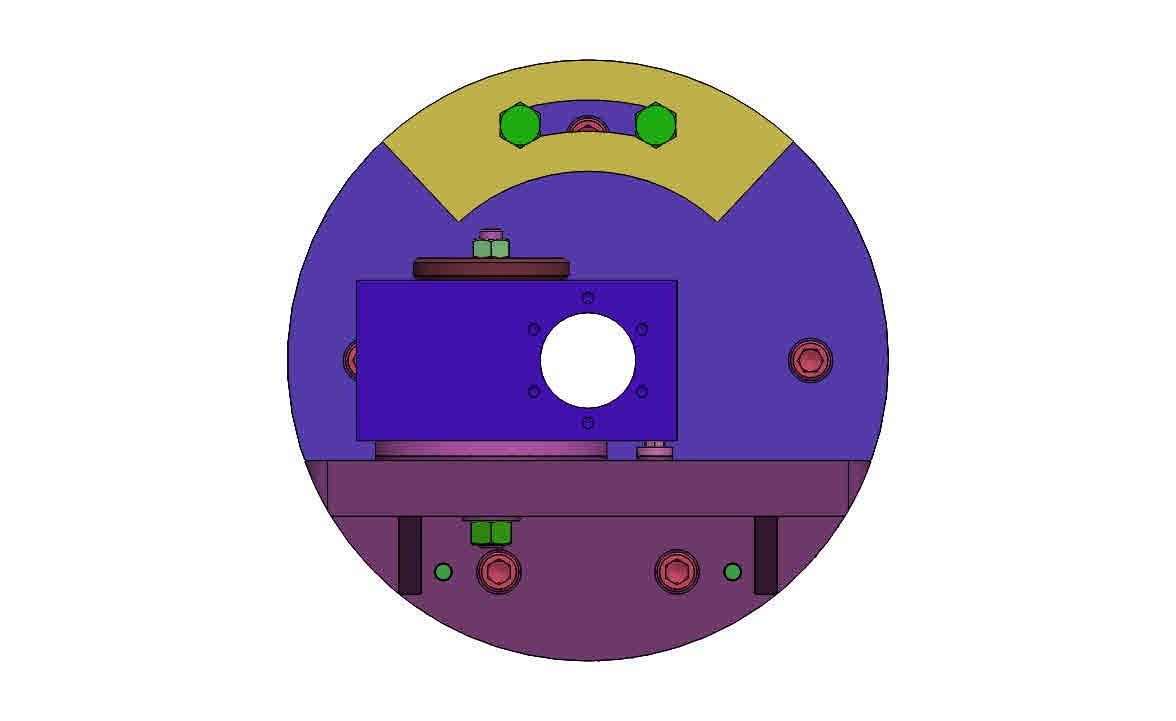

8. B.JPG
37.6 KB
9. B18.2.3.5M - Hex bolt M12 x 1.75 x 55 --30N.sldprt
120 KB
10. B18.3.1M - 12 x 1.75 x 30 Hex SHCS -- 30NHX.sldprt
156 KB
11. B18.3.1M - 16 x 2.0 x 30 Hex SHCS -- 30NHX.sldprt
153 KB
12. B型固定式定位销 B9f7×12.SLDPRT
77.7 KB
13. B型固定式定位销 B9f7×12.SLDPRT
77.7 KB

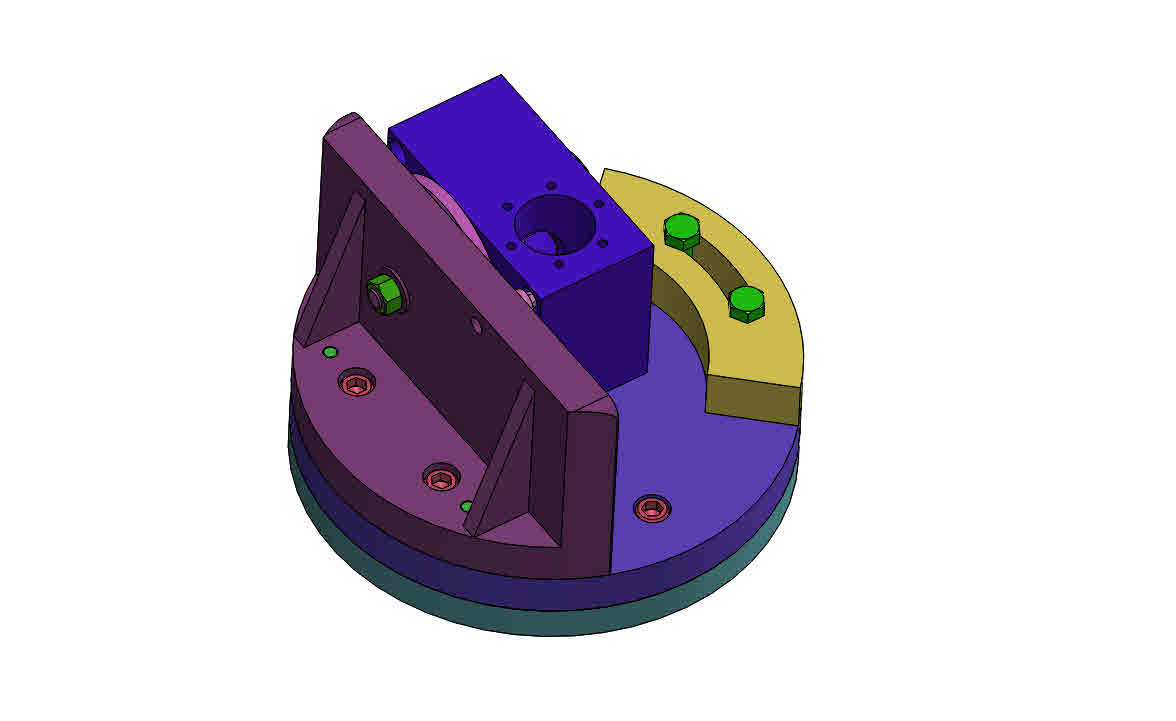

14. C.JPG
36.8 KB
15. GB_CONNECTING_PIECE_PIN_DP 8X40.sldprt
92.9 KB
16. GB_FASTENER_NUT_SNAB1 M10-N.sldprt
130 KB
17. GB_FASTENER_NUT_SNAB1 M12-N.sldprt
131 KB
18. 夹具体.SLDPRT
111 KB
19. 夹具体.SLDPRT
111 KB
20. 夹具体.dwg
94.4 KB
21. 平衡块.SLDPRT
62.9 KB
22. 平衡块.SLDPRT
62.9 KB
23. 平衡块.dwg
85.6 KB
24. 心轴.SLDPRT
66.4 KB
25. 心轴.SLDPRT
66.4 KB
26. 心轴.dwg
90.1 KB
27. 爆炸步骤 .docx
1.09 MB
28. 蜗轮箱.SLDPRT
135 KB
29. 蜗轮箱.SLDPRT
135 KB
30. 蜗轮箱.dwg
96.5 KB
31. 装配体2.SLDASM
278 KB
32. 装配体2.SLDASM
283 KB
33. 装配体2.STEP
941 KB
34. 装配图.dwg
206 KB
35. 装配步骤.docx
1.48 MB
36. 角铁.SLDPRT
128 KB
37. 角铁.SLDPRT
128 KB
38. 角铁.dwg
97.8 KB
39. 过渡盘.SLDPRT
76.1 KB
40. 过渡盘.SLDPRT
76.1 KB
41. 过渡盘.dwg
90.7 KB
