机械设备 / 非标机械 / 挑袋器

平面图

3D视图

文件列表

#	文件名称	文件大小
1	ACA_1210_1.sldasm	113 KB
2	ACA_1210_1_Body.sldprt	106 KB
3	ACA_1210_1_NT.sldprt	103 KB
4	BCH1302N12A1C.SLDPRT	1.79 MB
5	BCH1302N12F1C_BCH Servo motor No oil seal With key 20-bit encoder w brake straight con._Schneider Electric__559A9_132A239.SLDPRT	304 KB
6	E2B-M18KN10-M1(E2B-M18KN16-M1)_E2B-M18KN10-M1.sldprt	710 KB
7	F_M10125YI.sldprt	111 KB
8	MI25_M10x1_5___Nut.sldprt	98.2 KB
9	MI25_M22x1_5___Nut.sldprt	96.4 KB
10	MI_25x50_CA_G_0_.sldasm	206 KB
11	MI_25x50_CA_c.sldprt	354 KB
12	MI_25x50_CA_r.sldprt	128 KB
13	MI_25x75_CA_G_0_.sldasm	195 KB
14	MI_25x75_CA_c.sldprt	347 KB
15	MI_25x75_CA_r.sldprt	87 KB
16	PLF120-双级速比20输入22输出25（24.22.19-58-110-6-4-9-145）.pdf	81 KB
17	PLF120双级(22-58-110-6-4-9-145).SLDPRT	557 KB
18	PLF120双级(22-58-110-6-4-9-145).SLDPRT	557 KB
19	SDJ-TDQ-01挑袋器上袋手臂右手板.SLDPRT	143 KB
20	SDJ-TDQ-02挑袋器上袋手臂尼龙挡圈.SLDPRT	66.6 KB
21	SDJ-TDQ-03挑袋器上袋手臂左手板.SLDPRT	114 KB
22	SDJ-TDQ-04挑袋器上袋手臂板1.SLDPRT	94.6 KB
23	SDJ-TDQ-05挑袋器丝杆.SLDPRT	63.2 KB
24	SDJ-TDQ-06挑袋器吸震器固定座1.SLDPRT	120 KB
25	SDJ-TDQ-07挑袋器吸震器固定座2.SLDPRT	108 KB
26	SDJ-TDQ-08挑袋器吸震器安装板1-1.SLDPRT	90.9 KB
27	SDJ-TDQ-09挑袋器吸震器安装板1-2.SLDPRT	55.5 KB
28	SDJ-TDQ-10挑袋器吸震器安装板2-1.SLDPRT	54.2 KB
29	SDJ-TDQ-11挑袋器吸震器安装板2-2.SLDPRT	73.7 KB
30	SDJ-TDQ-12挑袋器吸震器安装板2-3.SLDPRT	81.2 KB
31	SDJ-TDQ-13挑袋器基座右板1.SLDPRT	105 KB
32	SDJ-TDQ-14挑袋器基座右板2.SLDPRT	115 KB
33	SDJ-TDQ-15挑袋器基座右板3.SLDPRT	63.5 KB
34	SDJ-TDQ-16挑袋器基座右板4.SLDPRT	43.9 KB
35	SDJ-TDQ-17挑袋器基座右板5.SLDPRT	78.3 KB
36	SDJ-TDQ-18挑袋器基座右板6.SLDPRT	48.7 KB
37	SDJ-TDQ-19挑袋器基座右板7.SLDPRT	150 KB
38	SDJ-TDQ-20挑袋器基座左接近开关固定板1.SLDPRT	133 KB
39	SDJ-TDQ-21挑袋器基座左接近开关固定板2.SLDPRT	73.7 KB
40	SDJ-TDQ-22挑袋器基座左板1.SLDPRT	108 KB
41	SDJ-TDQ-23挑袋器基座左板2.SLDPRT	98.8 KB
42	SDJ-TDQ-24挑袋器基座左板3.SLDPRT	62.8 KB
43	SDJ-TDQ-25挑袋器基座左板4.SLDPRT	44.4 KB
44	SDJ-TDQ-26挑袋器基座左板5.SLDPRT	44.8 KB
45	SDJ-TDQ-27挑袋器基座左板6.SLDPRT	48.1 KB
46	SDJ-TDQ-28挑袋器基座左板7.SLDPRT	108 KB
47	SDJ-TDQ-29挑袋器夹袋转销.SLDPRT	112 KB
48	SDJ-TDQ-30挑袋器插刀机构尼龙挡圈.SLDPRT	74.7 KB
49	SDJ-TDQ-31挑袋器插刀机构插刀.SLDPRT	187 KB
50	SDJ-TDQ-32挑袋器插刀机构插刀安装板右.SLDPRT	152 KB
51	SDJ-TDQ-33挑袋器插刀机构插刀安装板左.SLDPRT	164 KB
52	SDJ-TDQ-34挑袋器插刀机构插刀臂1.SLDPRT	149 KB
53	SDJ-TDQ-35挑袋器插刀机构插刀臂2.SLDPRT	163 KB
54	SDJ-TDQ-36挑袋器插刀机构机械小轴.SLDPRT	83.9 KB
55	SDJ-TDQ-37挑袋器撑袋转销.SLDPRT	108 KB
56	SDJ-TDQ-38挑袋器方轴固定块.SLDPRT	76.7 KB
57	SDJ-TDQ-39挑袋器缓冲转动块.SLDPRT	144 KB
58	SDJ-TDQ-40挑袋器转动轴.SLDPRT	138 KB
59	SDJ-TDQ-41挑袋器连接轴.SLDPRT	64.2 KB
60	SDJ-TDQ-42插袋器撑板轴.SLDPRT	221 KB
61	SDJ-TDQ-43插袋器轴承盖板.SLDPRT	93.7 KB
62	SDJ-TDQ-44摆动位置感应片.SLDPRT	70.6 KB
63	SDJ-TDQ-45撑袋器转动块.SLDPRT	109 KB
64	SDJ-TDQ-46挑袋器上袋手臂齿轮夹上.SLDPRT	316 KB
65	SDJ-TDQ-47挑袋器上袋手臂齿轮夹下.SLDPRT	258 KB
66	SDJ-TDQ-48右基座.sldasm	45.6 KB
67	SDJ-TDQ-49左基座.sldasm	45.2 KB
68	SDJ-TDQ-50挑袋器吸震器安装板1组焊.SLDASM	64.1 KB
69	SDJ-TDQ-51挑袋器吸震器安装板2组焊.SLDASM	78.5 KB
70	Smalley VSM-10 天津元象.SLDPRT	771 KB
71	Smalley VSM-8 天津元象.SLDPRT	776 KB
72	“zongzhuangtu”859.SLDASM	3.47 MB
73	带菱形座轴承UCFLU206.SLDPRT	278 KB
74	带菱形座轴承UCFLU206.SLDPRT	278 KB
75	挑袋器上袋手臂右.SLDASM	708 KB
76	挑袋器上袋手臂左.SLDASM	708 KB
77	挑袋器上袋手臂气缸组件25×75.SLDASM	248 KB
78	挑袋器上袋手臂气缸组件25×75.SLDASM	248 KB
79	挑袋器基座右组装.SLDASM	513 KB
80	挑袋器基座左板组装.SLDASM	559 KB
81	挑袋器插刀机构.SLDASM	899 KB
82	旋转上袋驱动.sldasm	307 KB
83	旋转上袋驱动.sldasm	307 KB
84	深沟球轴承61903.SLDPRT	787 KB
85	深沟球轴承61903.SLDPRT	787 KB
86	膜片联轴器25-25.SLDPRT	296 KB
87	膜片联轴器25-25.SLDPRT	296 KB
88	螺钉M8×55.sldprt	776 KB
89	销10×32.sldprt	652 KB
90	鱼眼接头F_M10125U.SLDPRT	189 KB
91	鱼眼接头F_M10125U.SLDPRT	189 KB

加入收藏

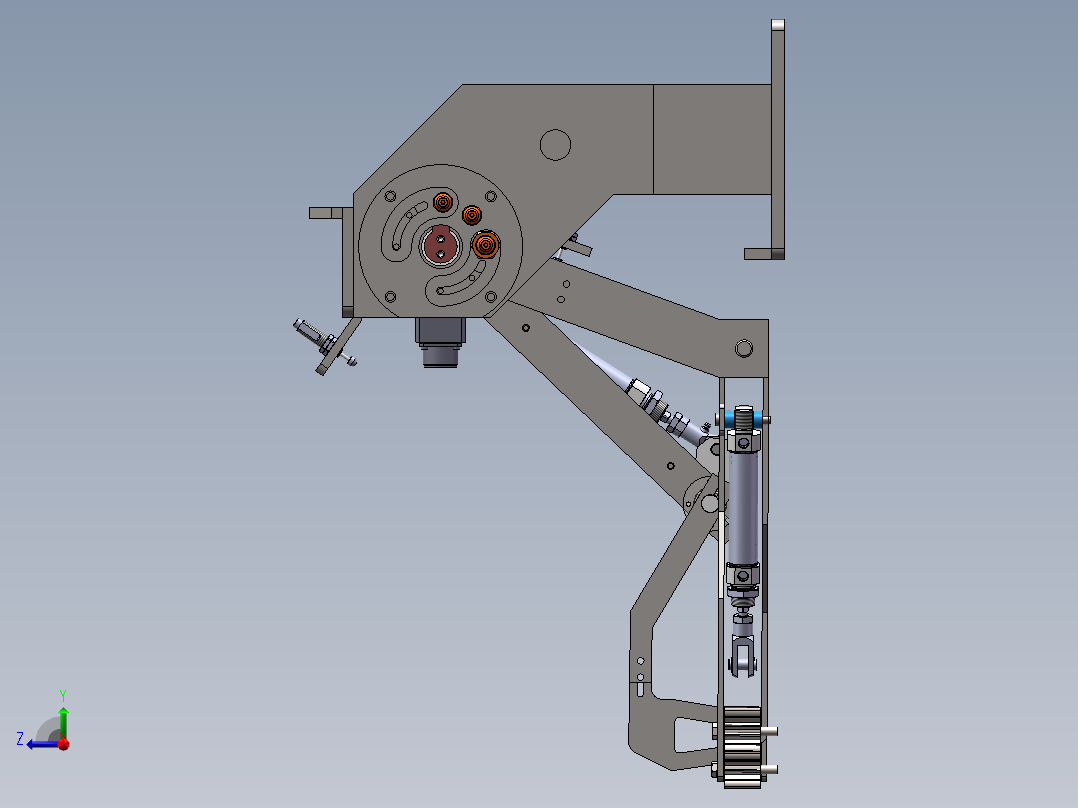

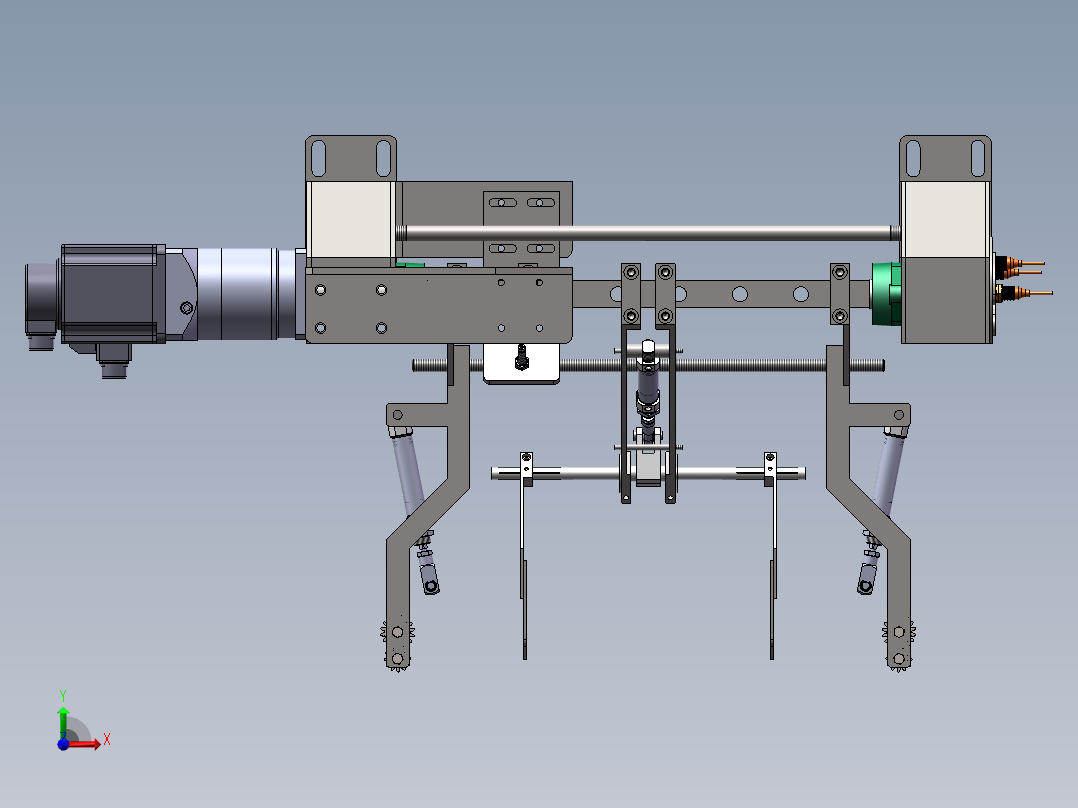

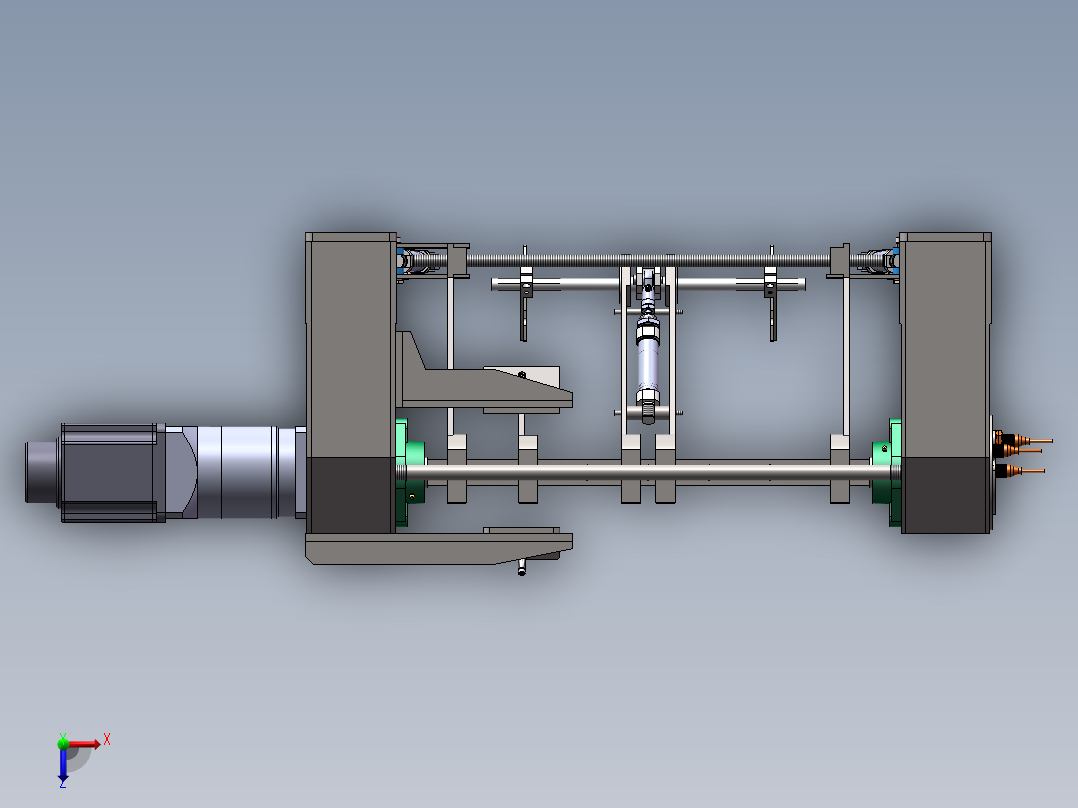

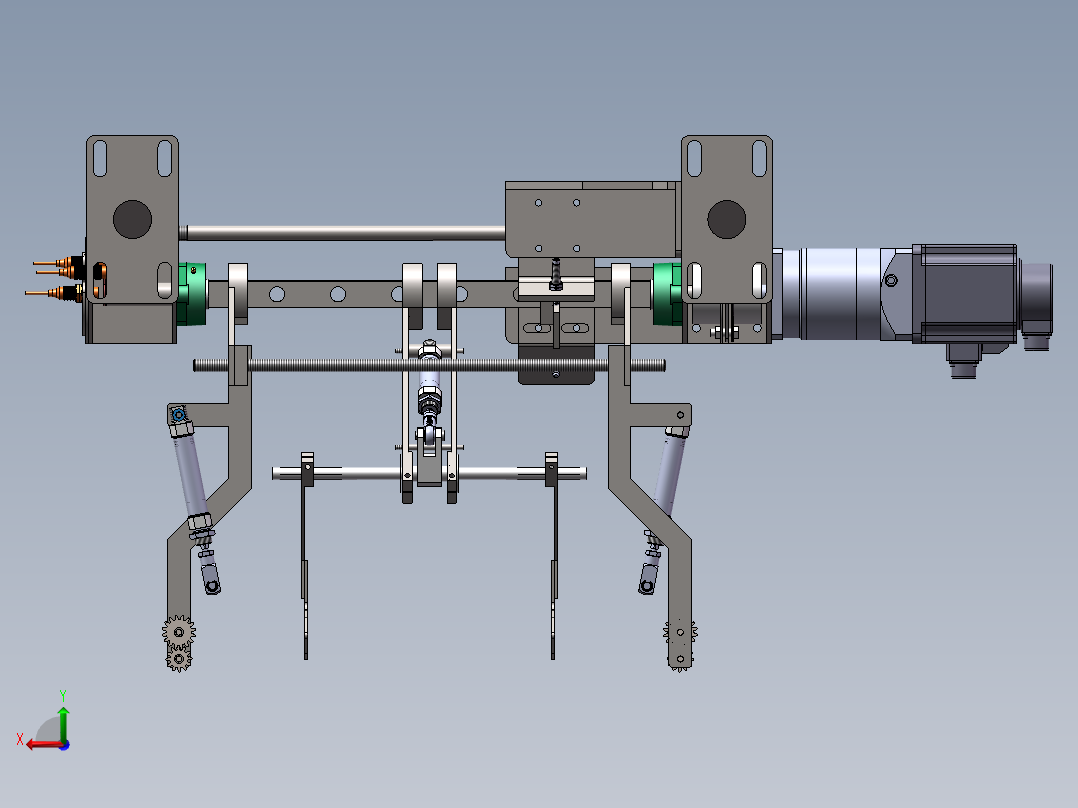

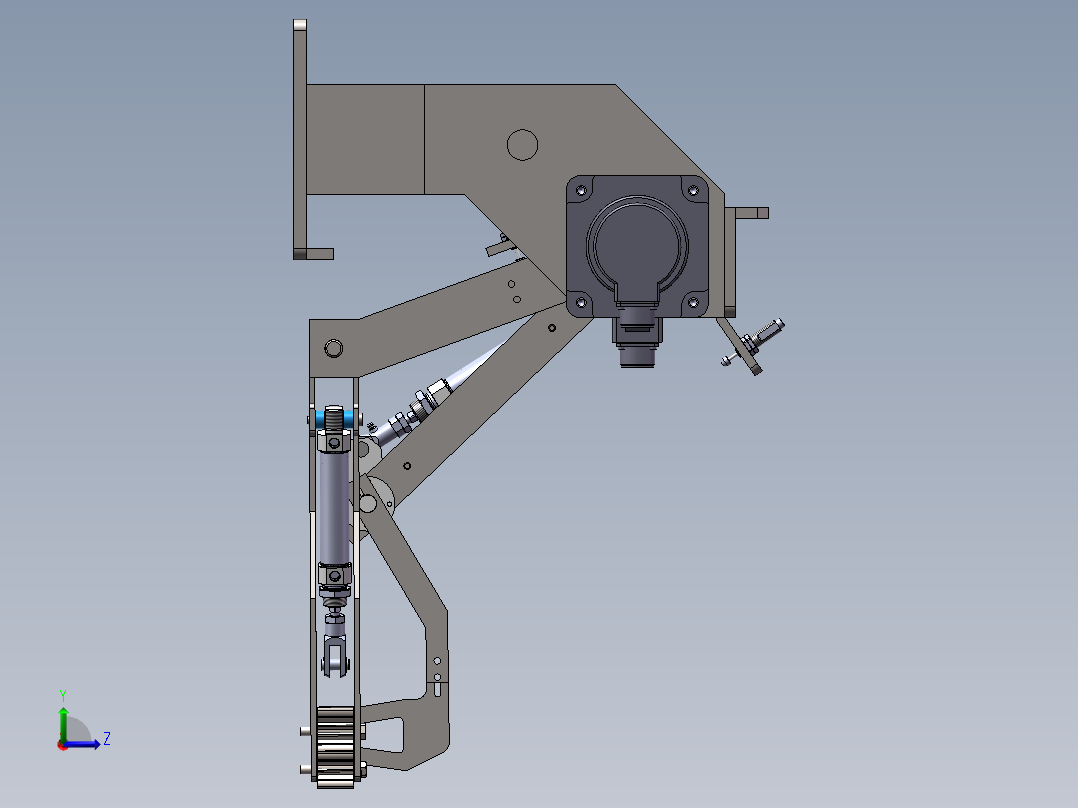

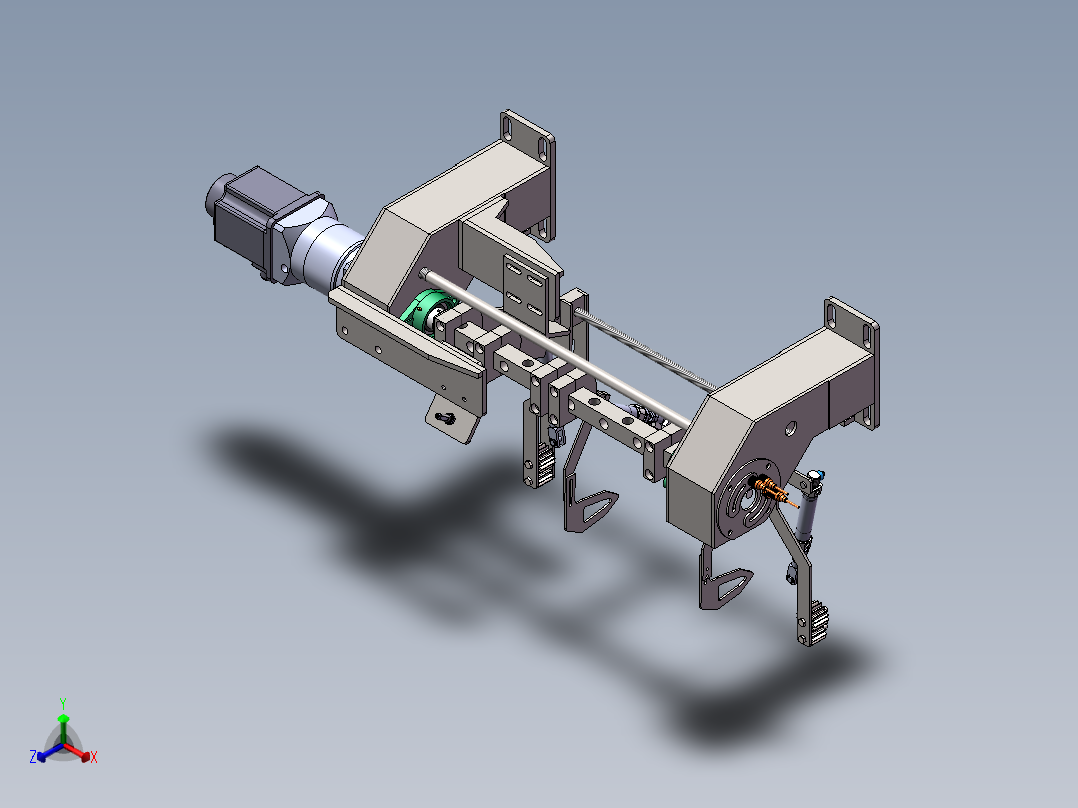

挑袋器SolidWorks 3D模型

图纸ID：10277254

文件大小：23.42M

软件版本：

SolidWorks

图纸格式：sldasm,sldprt,pdf

参数/编辑：可修改，包括参数

上传时间：2025-08-02

图纸介绍：
