闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
闸阀结构设计（含CAD图纸+说明书）
加入收藏

闸阀结构设计（含CAD图纸+说明书）AutoCAD图档

模型ID：10258415

模型大小：2.05M

软件版本： AutoCAD 2010

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-06-27

图纸介绍：

下载模型
静水流深
作品: 0
粉丝: 0
文件列表

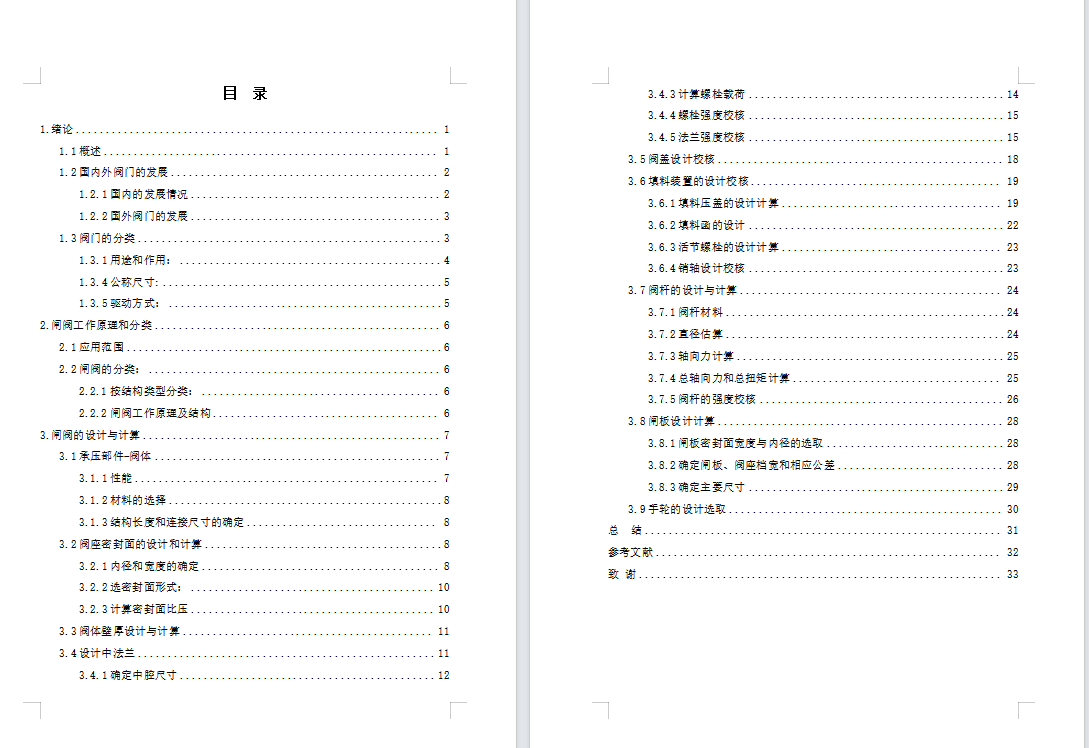

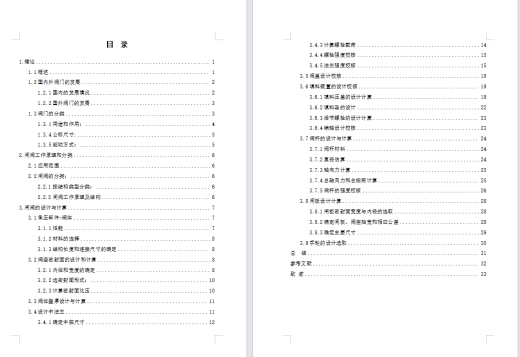

1. 1708690297212.jpg
47.5 KB
2. 1708690324034.jpg
43.1 KB

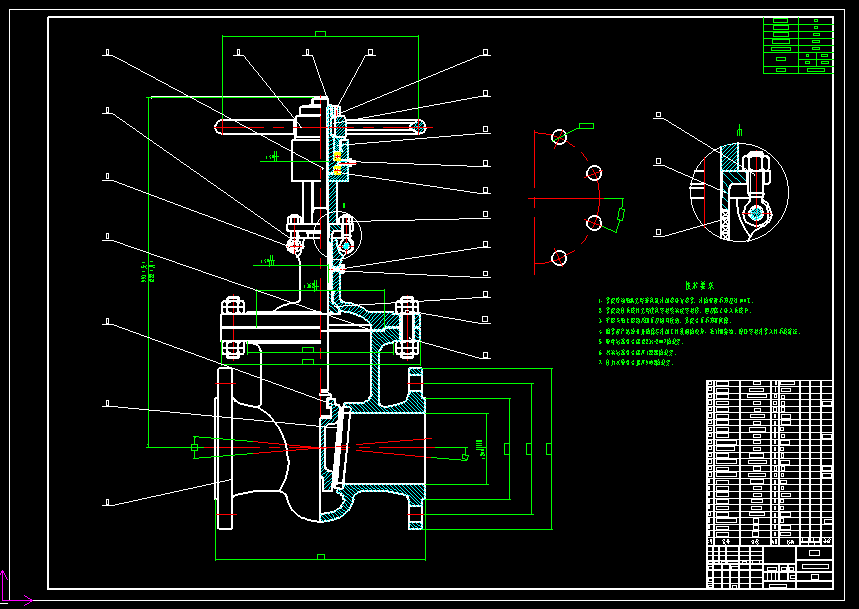

3. DN200闸阀.png
36 KB
4. DN200闸阀装配图A0.dwg
190 KB

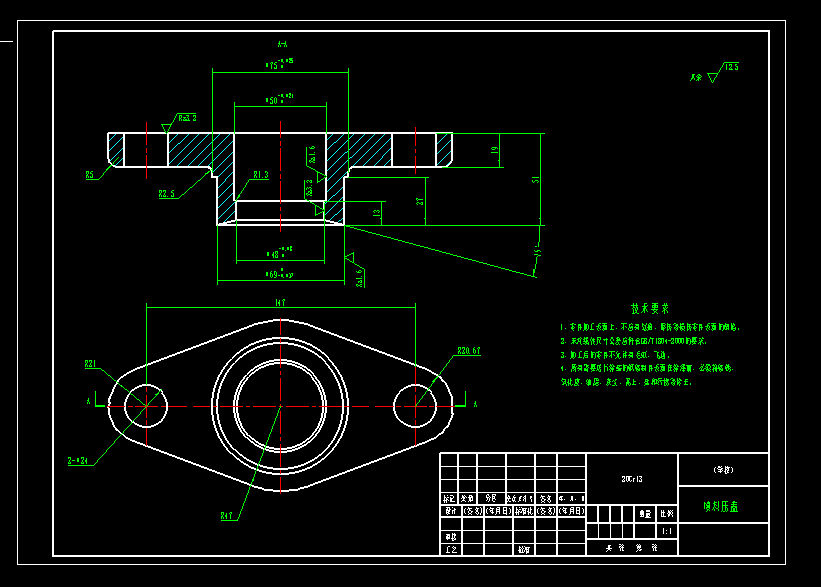

5. 填料压盖.png
20.2 KB
6. 填料压盖A3.dwg
93.3 KB

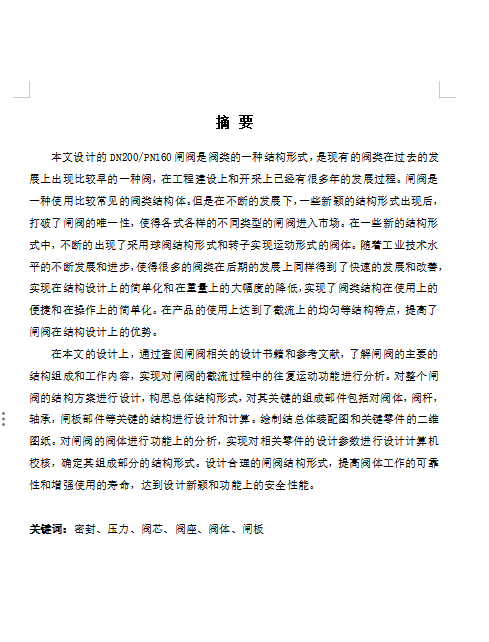

7. 外文.docx
23 KB
8. 外文翻译.docx
28 KB

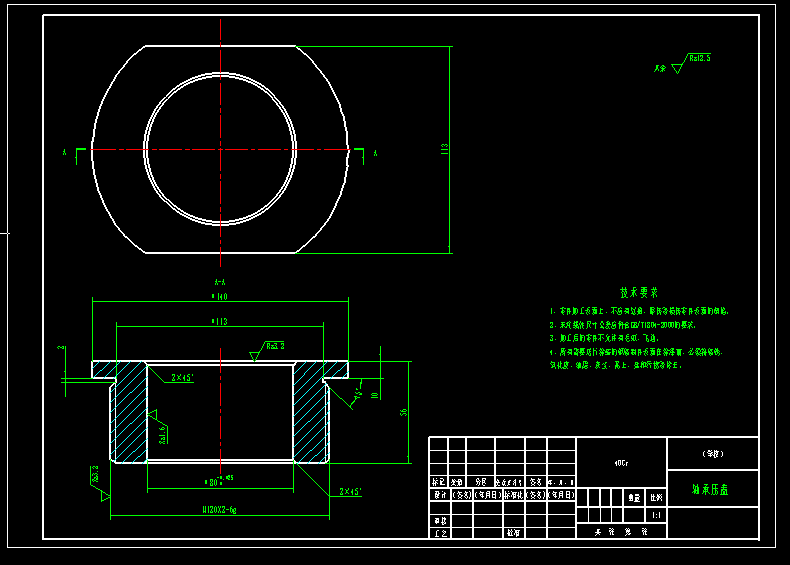

9. 轴承压盖.png
16.3 KB
10. 轴承压盖A3.dwg
88.7 KB

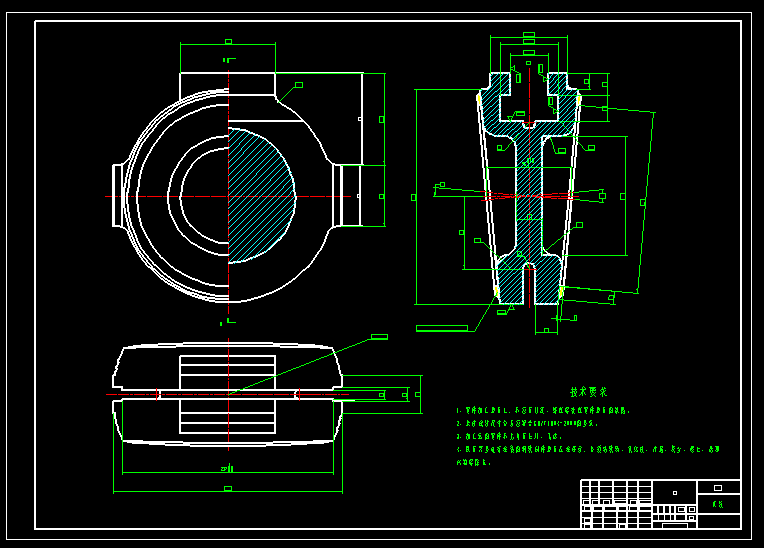

11. 闸板.png
22.5 KB
12. 闸板A1.dwg
107 KB
13. 闸阀设计（DN200PN160）.docx
1.61 MB

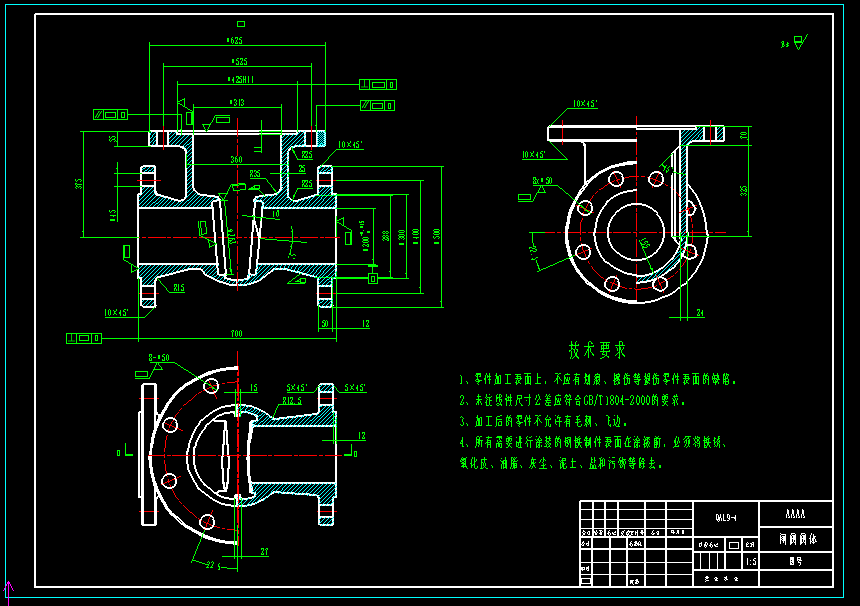

14. 闸阀阀体.png
32.5 KB
15. 闸阀阀体A2.dwg
128 KB

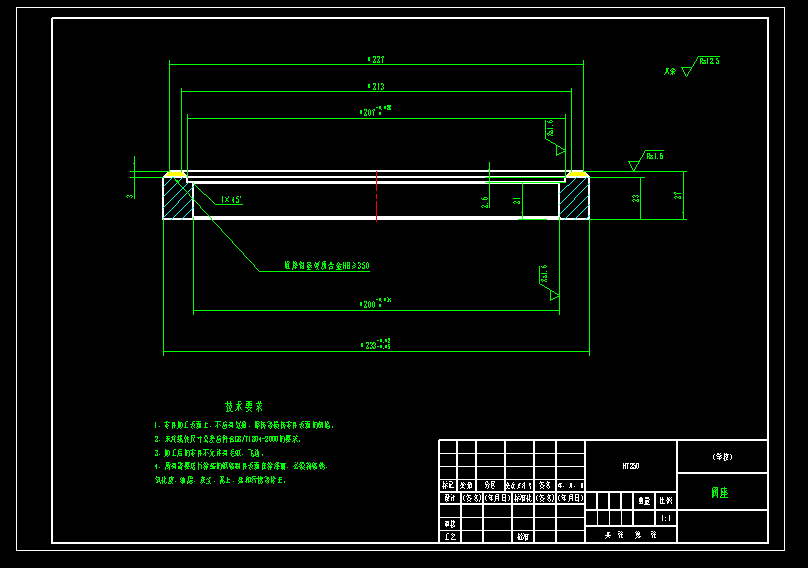

16. 阀座.png
12.5 KB
17. 阀座A3.dwg
87.8 KB

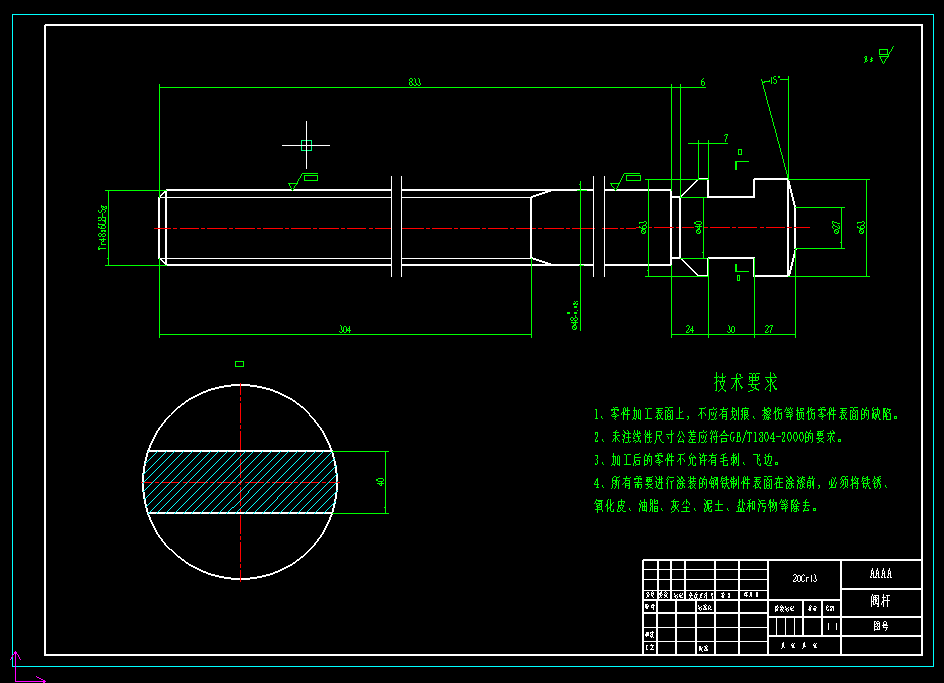

18. 阀杆.png
18.4 KB
19. 阀杆A2.dwg
88.6 KB

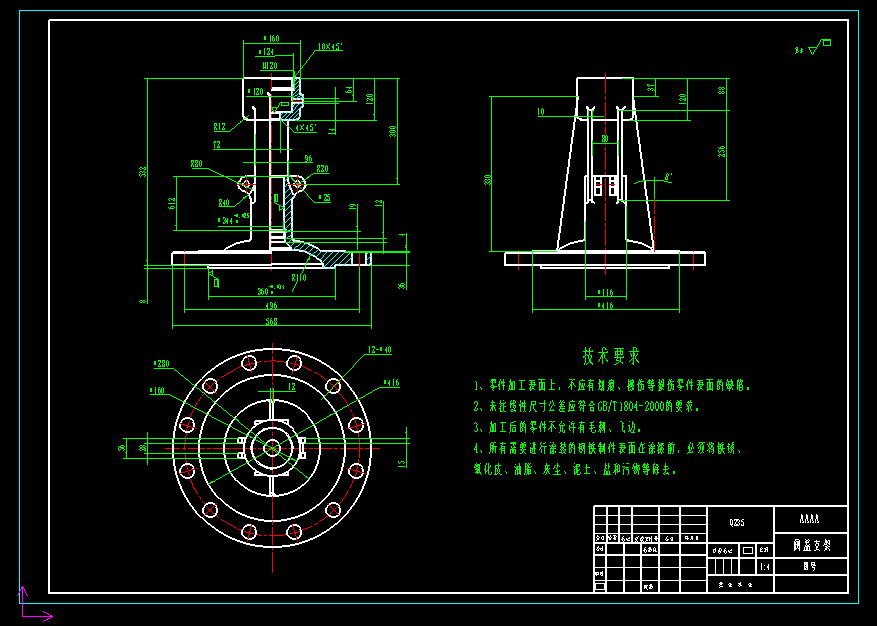

20. 阀盖支架.png
27.6 KB
21. 阀盖支架A2.dwg
115 KB
