机械设备 / 非标机械 / Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图ug 3D模型

3D模型名称为：Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图，属于机械设备，非标机械分类，软件为ug, 三维模型格式为pdf,prt，可在线预览，可编辑，可供设计参考

平面图

3D视图

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图主视图

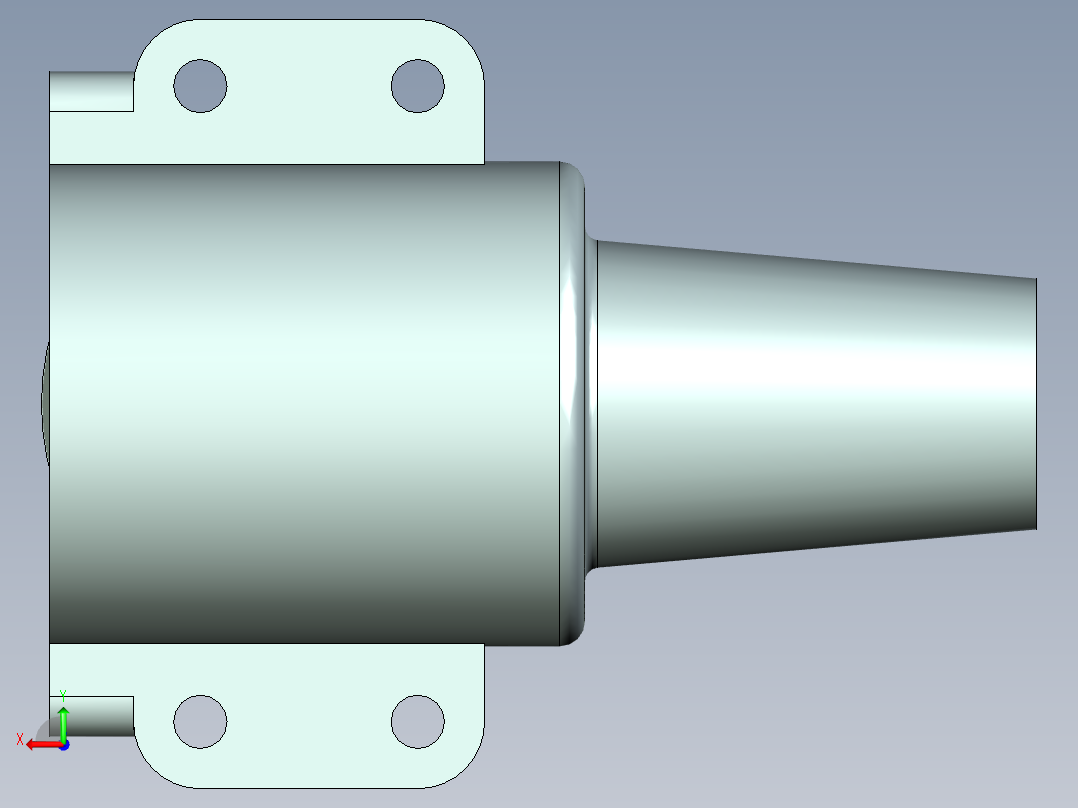

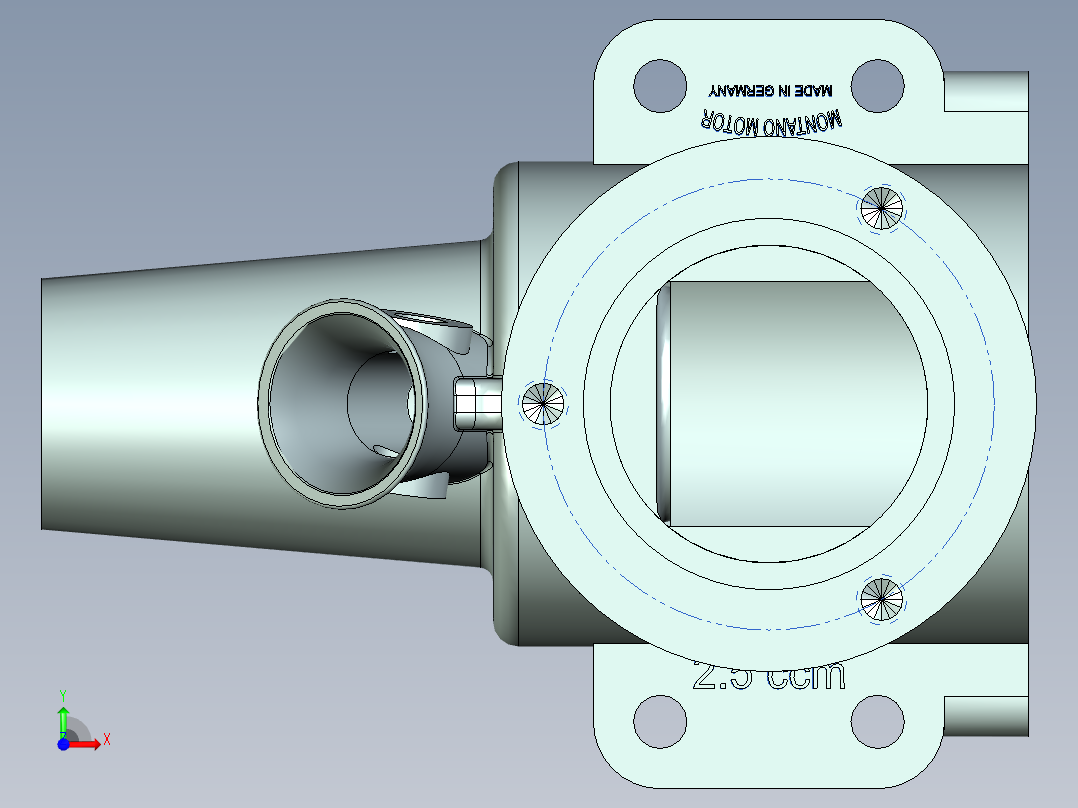

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图前视图

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图后视图

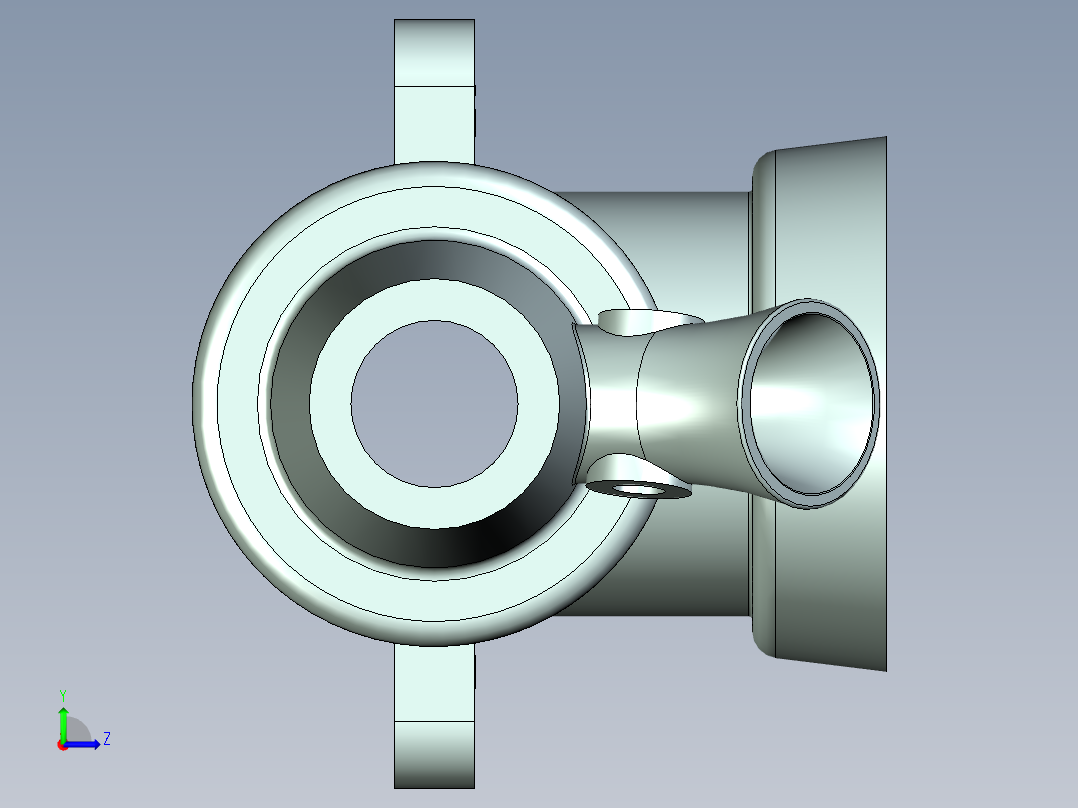

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图左视图

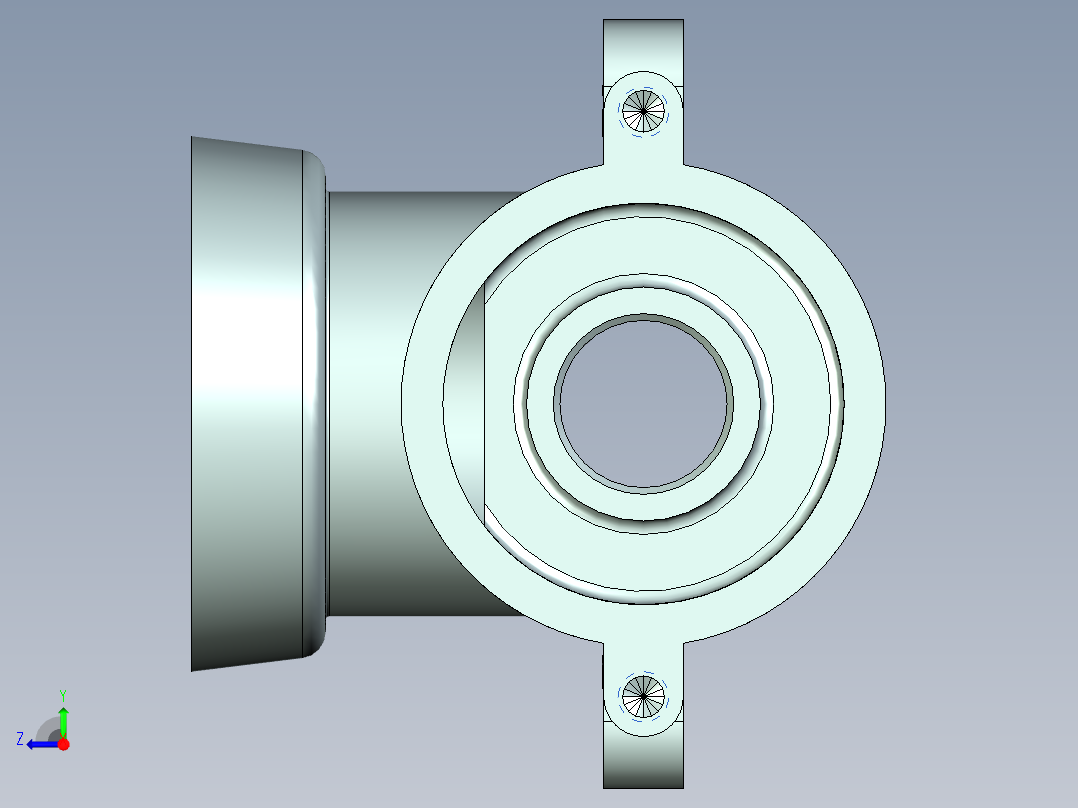

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图右视图

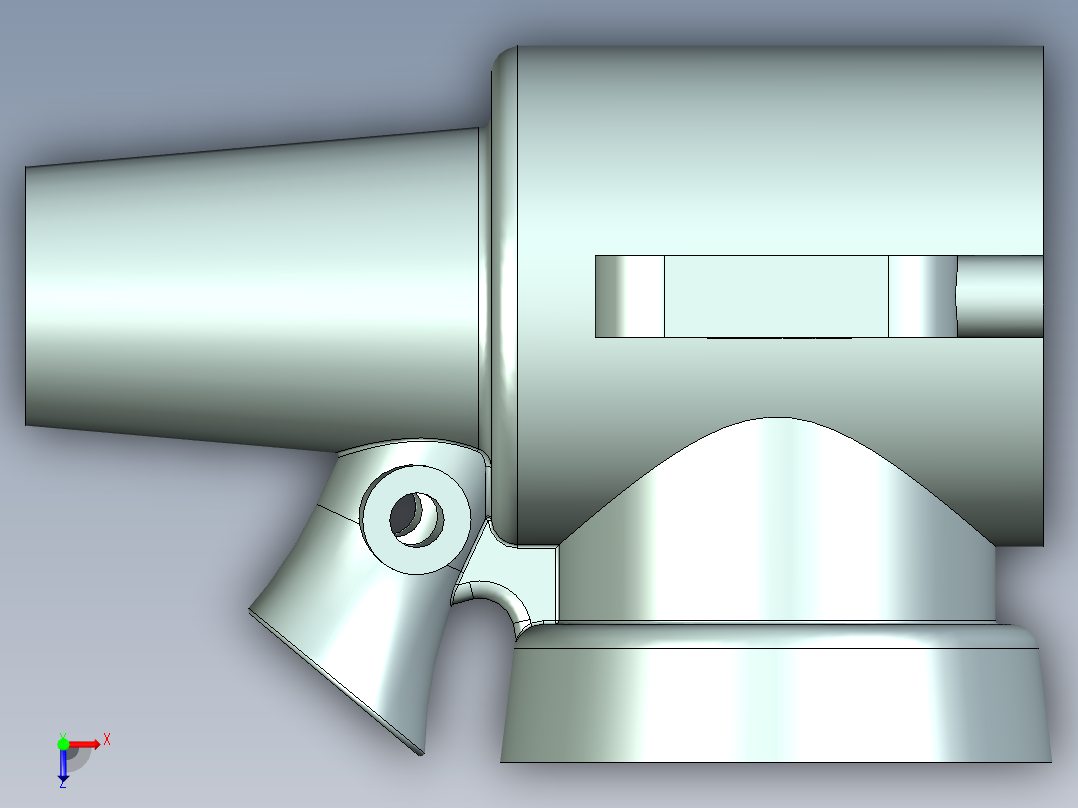

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图俯视图

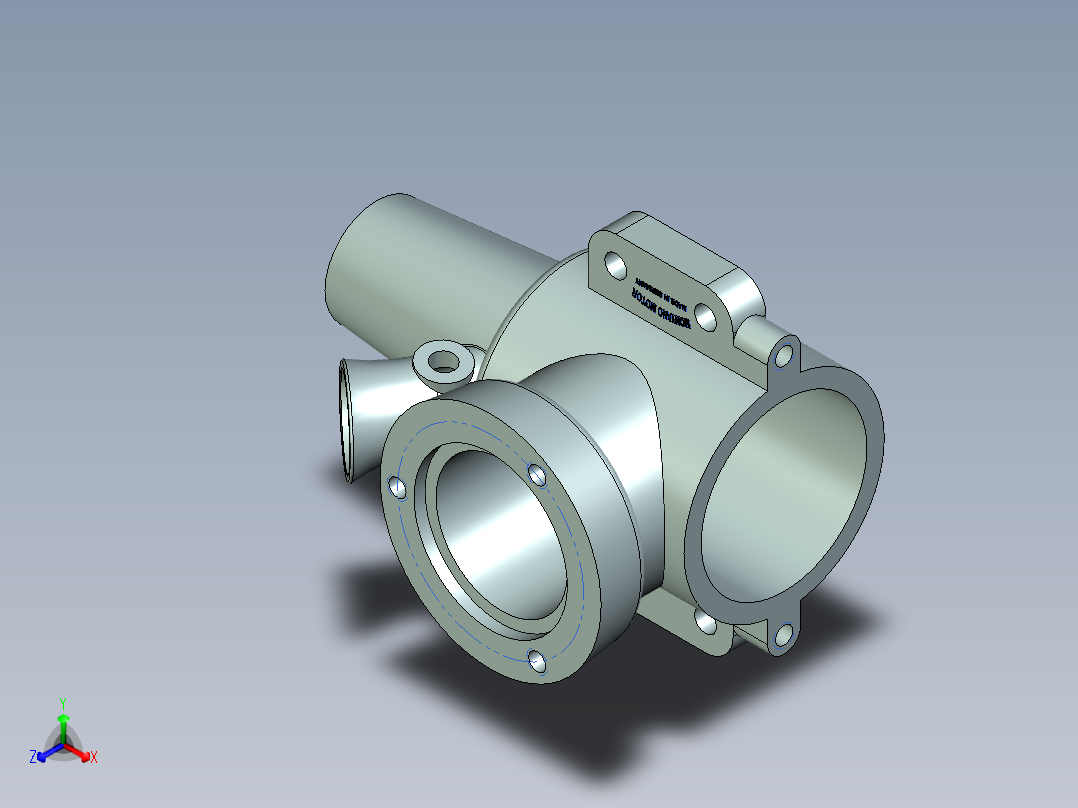

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图正等轴测图

Diesel Engine 2.5ccm柴油引擎3D图纸 UG NX11设计附工程图

加入收藏

模型参数

模型ID：10245457

模型大小：11.96M

软件版本： ug

模型格式：pdf,prt

是否可编辑：可修改，包括参数

上传时间：2025-06-12

图纸介绍：

下载模型

遥望

+ 关注

作品: 0

粉丝: 0

文件列表

1. Alfa_Anlaufscheibe_Neudwg.pdf

85.4 KB

2. Alfa_Baugruppe_DMotore_Explusionszeichnung.pdf

242 KB

3. Alfa_Baugruppe_DMotore_Stückliste_dwg.pdf

331 KB

4. Alfa_Baugruppe_DMotore_dwg.pdf

283 KB

5. Alfa_Dichtung_dwg.pdf

93 KB

6. Alfa_Düsennadel_dwg.pdf

114 KB

7. Alfa_Einstellschraube_dwg.pdf

100 KB

8. Alfa_Enstellhebel_dwg.pdf

82.7 KB

9. Alfa_Feder.Neuprt_dwg.pdf

115 KB

10. Alfa_Gegenkolben_dwg.pdf

96 KB

11. Alfa_Gehaeuse_model_dwg.pdf

238 KB

12. Alfa_Gehaeusedeckel_dwg.pdf

104 KB

13. Alfa_Kolben_dwg.pdf

105 KB

14. Alfa_Kolbenbolzen_dwg.pdf

86.4 KB

15. Alfa_Kuehlrippennn_dwg.pdf

116 KB

16. Alfa_Kurbelwelle_dwg.pdf

138 KB

17. Alfa_Prop_Mitnehmer_dwg.pdf

103 KB

18. Alfa_Spinnrrmutter_dwg.pdf

109 KB

19. Alfa_Zylinderkopf_Neudwg.pdf

132 KB

20. Anlaufscheibe.prt

131 KB

21. Baugruppe_DMotore.prt

193 KB

22. Dichtung.prt

180 KB

23. Duese.prt

299 KB

24. Düsennadel.prt

832 KB

25. Einstellschraube.prt

175 KB

26. EinstellschraubeNEU1.prt

179 KB

27. Enstellhebel.prt

135 KB

28. Feder.Neuprt.prt

232 KB

29. Feder.prt

267 KB

30. Gegenkolben.prt

167 KB

31. Gehaeuse_model.prt

1.97 MB

32. Gehaeusedeckel.prt

244 KB

33. Kolben.prt

196 KB

34. Kolbenbolzen.prt

182 KB

35. Kuehlrippennn.prt

359 KB

36. Kurbelwelle.prt

273 KB

37. Laufbuchse.prt

370 KB

38. Pleuel.prt

332 KB

39. Prop_Mitnehmer.prt

163 KB

40. Propeller_model.prt

382 KB

41. Schlitzschraube ISO 1580 M3x30_catpart.prt

133 KB

42. Schlitzschraube ISO 1580 M3x6_catpart.prt

154 KB

43. Sechskantmutter ISO 4035 M3_catpart.prt

139 KB

44. Spinnrrmutter.prt

256 KB

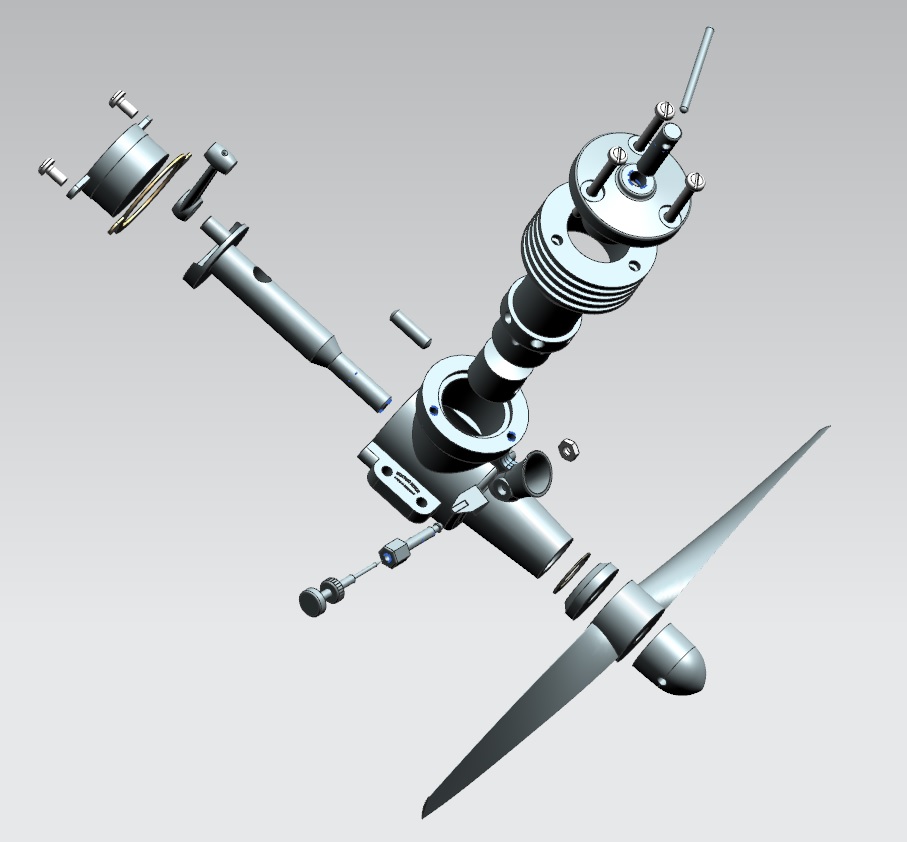

45. Unbenannt.1jpg.jpg

83 KB

46. Unbenannt.2jpg.jpg

136 KB

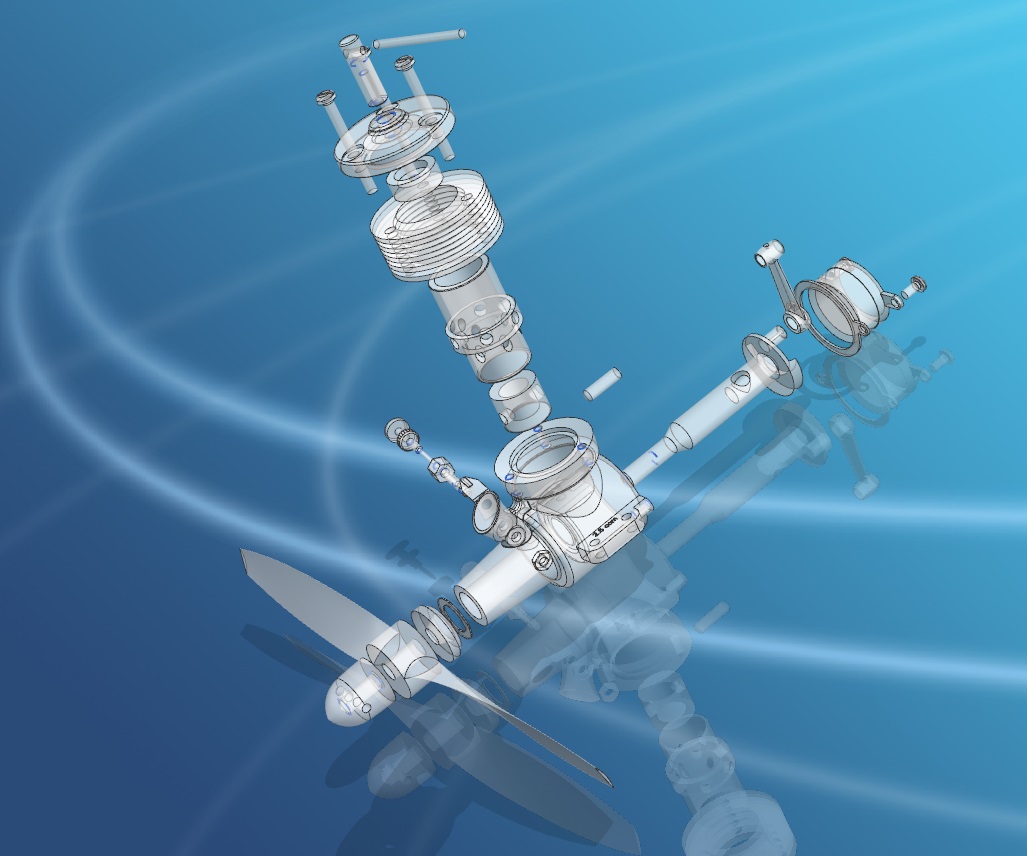

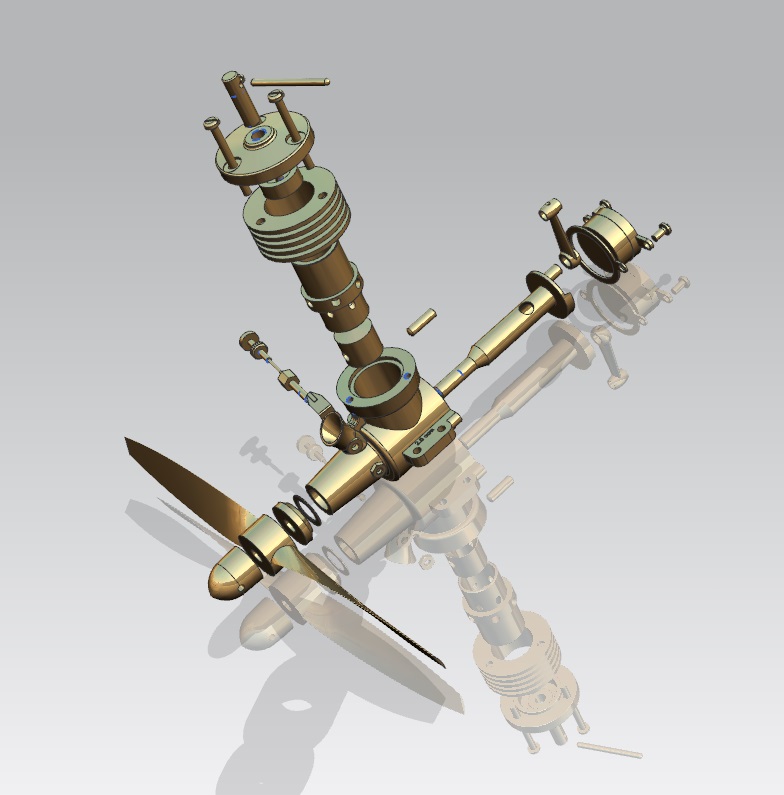

47. Unbenannt.3jpg.jpg

87.3 KB

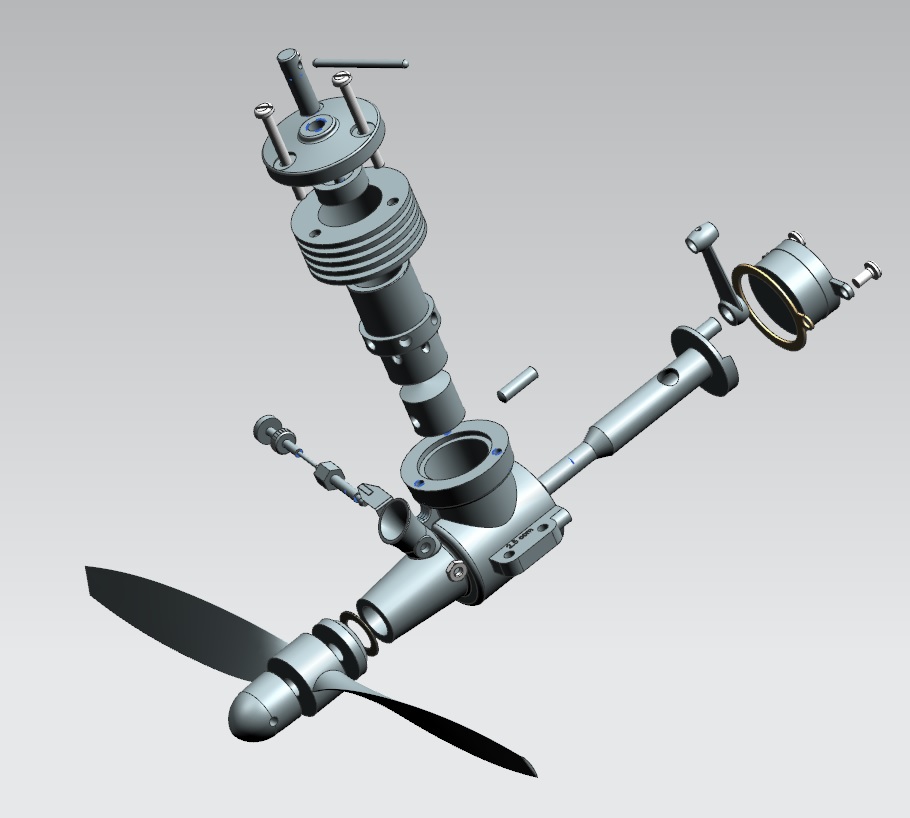

48. Unbenannt.jpg

82.2 KB

49. Zylinderkopf.prt

327 KB

50. gggg.prt

256 KB

51. 更多机械资源.jpg

293 KB

52. 机械图纸狗二维码 qrcode_for_gh_7d2697e723ae_860.jpg

102 KB
