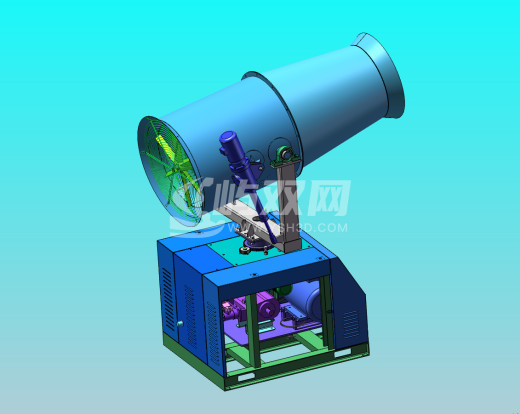

风送式喷雾机
珊瑚网 www.shanhu3d.com
风送式喷雾机
加入收藏

风送式喷雾机

图纸ID：10231951
文件大小：142.59M
软件版本：
SOLIDWORKS 2012,STEP
图纸格式：sldprt,sldasm,step
参数/编辑：可修改，包括参数
上传时间：2024-09-22
图纸介绍：
下载模型
醉卧星河
作品: 0
粉丝: 0
文件列表
1. 50WPWEDKO-40-70减速机一.SLDPRT
1.31 MB
2. 50电动机180W.SLDPRT
777 KB
3. 80120-8014DN15水笼头.SLDPRT
235 KB
4. 80120-8014YX-123M-4.SLDPRT
334 KB
5. 80120-8014三缸柱塞泵.SLDASM
578 KB
6. 80120-8014挡圈.SLDPRT
133 KB
7. 80120-8014支座.SLDPRT
273 KB
8. 80120-8014泵体一.SLDPRT
572 KB
9. 80120-8014泵体三.SLDPRT
608 KB
10. 80120-8014泵体二.SLDPRT
590 KB
11. 80120-8014泵体四.SLDPRT
221 KB
12. 80120-8014泵皮带轮.SLDPRT
471 KB
13. 80120-8014电机皮带轮.SLDPRT
296 KB
14. 80120-8014皮带轮电机组件.SLDASM
239 KB
15. 80B.SLDPRT
202 KB
16. 80DN4015122x3.55-G-N-GB-T-3452.1-2005.SLDPRT
169 KB
17. 80DN401531.5x2.65-G-N-GB-T3452.1-2005.SLDPRT
189 KB
18. 80DN4015DN15水笼头内螺纹.SLDPRT
280 KB
19. 80DN4015DN32螺母.SLDPRT
168 KB
20. 80DN4015DN32过滤器.SLDASM
14.1 MB
21. 80DN4015M8X25螺栓.SLDASM
235 KB
22. 80DN4015回水管头.SLDPRT
192 KB
23. 80DN4015封盖法兰.SLDPRT
147 KB
24. 80DN4015拉手.SLDPRT
174 KB
25. 80DN4015排污管头.SLDPRT
183 KB
26. 80DN4015滤筒.SLDPRT
250 KB
27. 80DN4015滤芯.SLDASM
13.9 MB
28. 80DN4015滤芯固定板.SLDPRT
199 KB
29. 80DN4015滤芯安装板.SLDPRT
146 KB
30. 80DN4015筒体密封法兰.SLDPRT
190 KB
31. 80DN4015粗滤网.SLDASM
6.96 MB
32. 80DN4015粗滤网筒.SLDPRT
8.76 MB
33. 80DN4015粗滤网筒底板.SLDPRT
452 KB
34. 80DN4015细滤网筒.SLDPRT
8.96 MB
35. 80DN4015细滤网筒底板.SLDPRT
449 KB
36. 80DN4015细滤芯.SLDASM
7.13 MB
37. 80DN4015螺母组件.SLDASM
183 KB
38. 80DN4015螺母连接轴.SLDPRT
196 KB
39. 80DN4015过滤器底板.SLDPRT
139 KB
40. 80DN4015过滤筒体装置.SLDASM
356 KB
41. 80DN4015进水管.SLDPRT
201 KB
42. 80G1-2-16mm宝塔接头.SLDPRT
210 KB
43. DT-77-01叶片.SLDPRT
229 KB
44. DYTZW100-200-40动力组.SLDPRT
484 KB
45. DYTZW100-200-40推杆.SLDPRT
379 KB
46. DYTZW100-200-40电动推杆.SLDASM
213 KB
47. GB 858-1988[圆螺母用止动垫圈76×1．5].SLDPRT
232 KB
48. GB 893．2-86[孔用弹性挡圈B型55].SLDPRT
160 KB
49. GB825-88吊环螺钉M16×28.SLDPRT
273 KB
50. GB／T 276-94[深沟球轴承6006-2Z].SLDPRT
899 KB
51. GB／T 297-94[圆锥滚子轴承30216].SLDPRT
452 KB
52. GB／T 41-20001型六角螺母 C级M12(4级).SLDPRT
211 KB
53. GB／T 41-2000[1型六角螺母 C级M12].SLDPRT
193 KB
54. GB／T 41-2000[1型六角螺母 C级M16].SLDPRT
194 KB
55. GB／T 5780-2000[六角头螺栓 C级M12×45].SLDPRT
339 KB
56. GB／T 5780-2000[六角头螺栓 C级M16×50].SLDPRT
338 KB
57. GB／T 5781-2000[六角头螺栓全螺纹 C级M8×20].SLDPRT
328 KB
58. GB／T 5781-2000六角头螺栓全螺纹 C级M12×65(3．6级).SLDPRT
399 KB
59. GB／T 5781-2000六角头螺栓全螺纹 C级M5×30(3．6级).SLDPRT
391 KB
60. GB／T 707[槽钢5].SLDPRT
241 KB
61. GB／T 70．1-2000[内六角圆柱头螺钉M8×30].SLDPRT
221 KB
62. GB／T 7810-1995带立式座轴承UCP210(成品).SLDPRT
741 KB
63. GB／T 812-1988[圆螺母M76×2].SLDPRT
211 KB
64. GB／T 853-1998[槽钢用方斜垫圈12×2].SLDPRT
194 KB
65. GB／T 93-1987[标准型弹性垫圈(装配)12×3．1].SLDPRT
141 KB
66. GB／T 93-1987[标准型弹性垫圈(装配)16×4．1].SLDPRT
141 KB
67. GB／T 93-1987[标准型弹性垫圈(装配)8×2．1].SLDPRT
141 KB
68. GB／T 93-1987标准型弹性垫圈(装配)8×2．1(65Mn).SLDPRT
145 KB
69. GB／T 95-2002平垫圈 C级8×1．6(钢).SLDPRT
118 KB
70. GB／T 97．2-1985[平垫圈 倒角型 A级12×2．5].SLDPRT
134 KB
71. GB／T 97．2-1985[平垫圈 倒角型 A级16×3].SLDPRT
135 KB
72. GB／T 97．2-1985[平垫圈 倒角型 A级8×1．6].SLDPRT
131 KB
73. GB／T13681-1992焊接六角螺母12.SLDPRT
233 KB
74. GB／T5781-2000六角头螺栓全螺纹C级M12×55.SLDPRT
432 KB
75. GB／T6174-2000六角薄螺母无倒角M10.SLDPRT
217 KB
76. IM1001-IM1004 带底脚 无凸缘_160M.sldprt
1.25 MB
77. LS-32SY型过滤器.SLDPRT
319 KB
78. WPWEDKO-40-70 -i=800减速电机180kw.SLDASM
409 KB
79. YJ-PWCC50.03-1A小齿轮.SLDDRW
425 KB
80. YJ-PWCC50.03-1A小齿轮.SLDPRT
316 KB
81. YJ-PWCC50.03-2A长销轴.SLDPRT
288 KB
82. YJ-PWCC50.03-3A计数盘.SLDPRT
227 KB
83. YJ-PWCC50.03-4A隔套.SLDPRT
220 KB
84. YJ-PWCC50.03-5A销轴.SLDPRT
323 KB
85. YJ-PWCC50.03-6A垫板.SLDPRT
165 KB
86. YJ-PWCC50.03.01A旋转支架.SLDPRT
915 KB
87. YJ-PWCC50.03.02-1A连接板.SLDPRT
179 KB
88. YJ-PWCC50.03.02-2A轴套.SLDPRT
263 KB
89. YJ-PWCC50.03.02-3A大齿轮.SLDPRT
610 KB
90. YJ-PWCC50.03.02A齿轮座.SLDASM
375 KB
91. YJ-PWCC50.03.02A齿轮座.SLDDRW
740 KB
92. YJ-PWCC50.03.03-1A底板.SLDPRT
230 KB
93. YJ-PWCC50.03.03-3A槽钢50X37X4.5-152.SLDPRT
296 KB
94. YJ-PWCC50.03.03A底座.SLDASM
229 KB
95. YJ-PWCC50.03.04-1A轴承支座.SLDPRT
248 KB
96. YJ-PWCC50.03.04A轴承座.SLDASM
753 KB
97. YJ-PWCC50.03A回转组件.SLDASM
2.01 MB
98. YJ-PWCC50.04.01-1A前封板基板.SLDPRT
1.29 MB
99. YJ-PWCC50.04.01-2A前封板筋板.SLDPRT
273 KB
100. YJ-PWCC50.04.01-3A连接座.SLDPRT
221 KB
101. YJ-PWCC50.04.01-4A定位销.SLDPRT
200 KB
102. YJ-PWCC50.04.01A前封板.SLDASM
499 KB
103. YJ-PWCC50.04.02-01-01A侧封板左.SLDPRT
833 KB
104. YJ-PWCC50.04.02-01-02A侧封板右.SLDPRT
820 KB
105. YJ-PWCC50.04.02-01A侧封板左.SLDASM
303 KB
106. YJ-PWCC50.04.02-02-01A门A.SLDPRT
380 KB
107. YJ-PWCC50.04.02-02-02A门筋板.SLDPRT
273 KB
108. YJ-PWCC50.04.02-02A门A.SLDASM
208 KB
109. YJ-PWCC50.04.02-02A门A.SLDPRT
353 KB
110. YJ-PWCC50.04.02-03A侧封板右.SLDASM
328 KB
111. YJ-PWCC50.04.02-05-01A后封板基板.SLDPRT
773 KB
112. YJ-PWCC50.04.02-05A后封板.SLDASM
287 KB
113. YJ-PWCC50.04.04.01-01A水泵底座.SLDPRT
801 KB
114. YJ-PWCC50.04.04.01A水泵底座.SLDASM
179 KB
115. YJ-PWCC50.04.04机座.SLDPRT
1.25 MB
116. YJ-PWCC60.01.01-01A轴端挡板.SLDPRT
154 KB
117. YJ-PWCC60.01.01-18-01A异形圆钢.SLDPRT
1.92 MB
118. YJ-PWCC60.01.01-18-02A异形圆钢B.SLDPRT
212 KB
119. YJ-PWCC60.01.01-18-03A底板.SLDPRT
128 KB
120. YJ-PWCC60.01.01-18A防护网.SLDASM
1.8 MB
121. YJ-PWCC60.01.01.01-01A风筒筒壁.SLDPRT
367 KB
122. YJ-PWCC60.01.01.01-02A环板A.SLDPRT
167 KB
123. YJ-PWCC60.01.01.01-03A环板B.SLDPRT
163 KB
124. YJ-PWCC60.01.01.01-04A孔网板.SLDPRT
274 KB
125. YJ-PWCC60.01.01.01-05A固定圈.SLDPRT
267 KB
126. YJ-PWCC60.01.01.01-06A风筒法兰板.SLDPRT
184 KB
127. YJ-PWCC60.01.01.01-07A加强A.SLDPRT
202 KB
128. YJ-PWCC60.01.01.01-08A加强B.SLDPRT
205 KB
129. YJ-PWCC60.01.01.01-09A尾部锥罩.SLDPRT
193 KB
130. YJ-PWCC60.01.01.01-10A加强筋.SLDPRT
143 KB
131. YJ-PWCC60.01.01.01-11A固定轴A.SLDPRT
238 KB
132. YJ-PWCC60.01.01.01-12A固定轴B.SLDPRT
187 KB
133. YJ-PWCC60.01.01.01.01A电机底座.SLDASM
573 KB
134. YJ-PWCC60.01.01.01A风筒.SLDASM
513 KB
135. YJ-PWCC60.01.01A风机组件.SLDASM
2.42 MB
136. YJ-PWCC60.01.02-01A前固定板.SLDASM
290 KB
137. YJ-PWCC60.01.02-02A固定圈A.SLDPRT
170 KB
138. YJ-PWCC60.01.02-03A网孔柱.SLDPRT
12.8 MB
139. YJ-PWCC60.01.02-04A支撑圈.SLDPRT
157 KB
140. YJ-PWCC60.01.02-05A固定圈B.SLDPRT
166 KB
141. YJ-PWCC60.01.02-06A外锥桶.SLDPRT
650 KB
142. YJ-PWCC60.01.02-07A网孔锥形柱.SLDPRT
1.92 MB
143. YJ-PWCC60.01.02-08A固定圈C.SLDPRT
163 KB
144. YJ-PWCC60.01.02-09A法兰.SLDPRT
171 KB
145. YJ-PWCC60.01.02-10A板2.SLDPRT
699 KB
146. YJ-PWCC60.01.02.01-01A导流板.SLDPRT
150 KB
147. YJ-PWCC60.01.02.01-02A导流器A.SLDPRT
167 KB
148. YJ-PWCC60.01.02.01-03A导流器B.SLDPRT
211 KB
149. YJ-PWCC60.01.02.01A导流器.SLDASM
305 KB
150. YJ-PWCC60.01.02A锥风筒.SLDASM
7.09 MB
151. YJ-PWCC60.01A风筒组件.SLDASM
9.04 MB
152. hex head bolts-full thread grade c gb.sldprt
1.56 MB
153. hex head bolts-full thread grade c gb.sldprt
1.56 MB
154. hex lobular socket head cap screws-8.8 gb.sldprt
628 KB
155. hexagon nuts grade c gb.sldprt
728 KB
156. plain parallel keys.sldprt
541 KB
157. plain parallel keys.sldprt
541 KB
158. plain washers--product grade c gb.sldprt
371 KB
159. spring lock washers--normal type gb.sldprt
446 KB
160. spring lock washers--normal type gb.sldprt
446 KB
161. ~$YJ-PWCC60.01.01-05A固定圈.SLDPRT
14 B
162. ~$YJ-PWCC60.01.02-01A前固定板 - 副本.SLDASM
14 B
163. ~$~$YJ-PWCC60.01.02-01A前固定板 - 副本.SLDASM
14 B
164. 内外丝直接40-32.SLDPRT
198 KB
165. 密封圈32.SLDPRT
265 KB
166. 必看说明+.txt
2.22 KB
167. 零件222.SLDPRT
146 KB
168. 风送式喷雾机总装.SLDASM
12.3 MB
