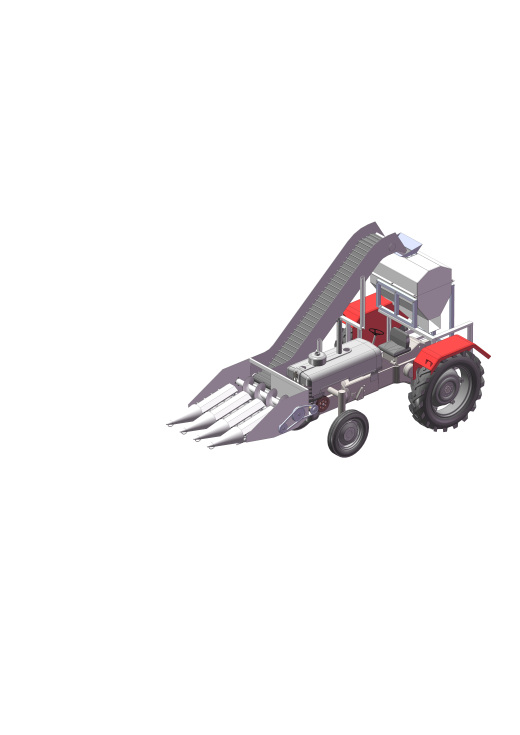

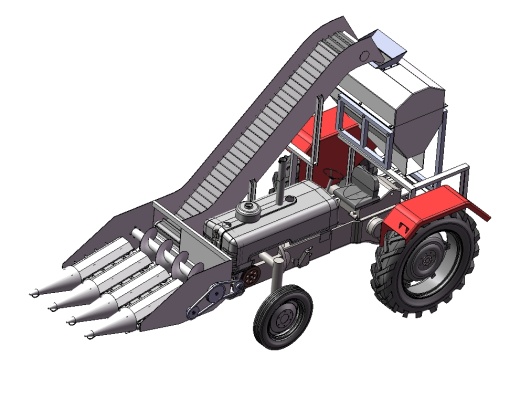

玉米收割机三维SW2015带参+CAD+说明书SolidWorks,step,parasolid,AutoCAD 三维模型

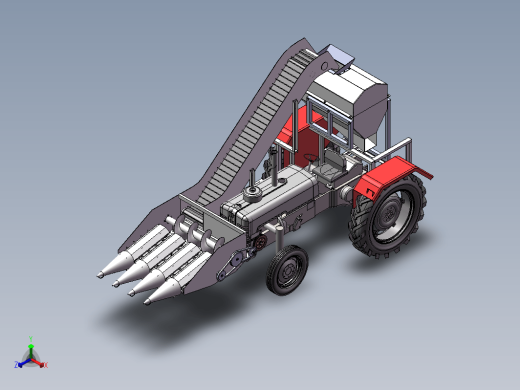

三维机械图纸名称为：玉米收割机三维SW2015带参+CAD+说明书，属于机械设备，农用机械分类，软件为SolidWorks,step,parasolid,AutoCAD, 三维模型格式为sldprt,dwg,sldasm,step,x_t，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10228175
模型大小：65.73M
软件版本： SolidWorks,step,parasolid,AutoCAD 2015
模型格式：sldprt,dwg,sldasm,step,x_t
是否可编辑：可修改，包括参数
上传时间：2024-09-02
图纸介绍：
下载模型
文件列表

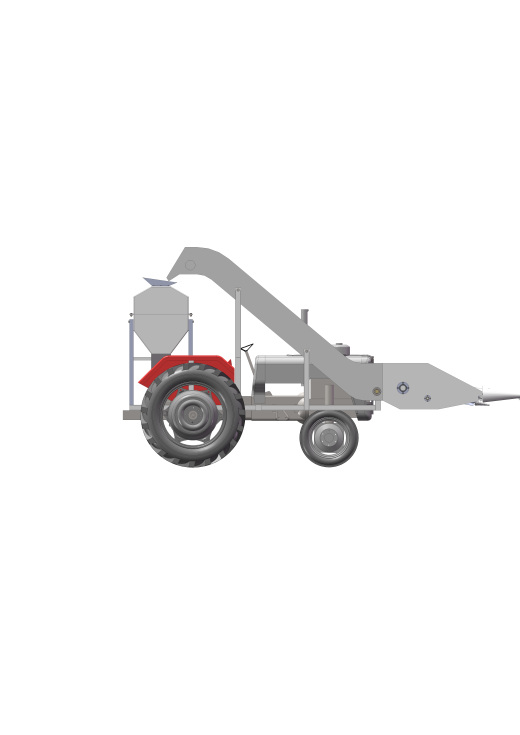

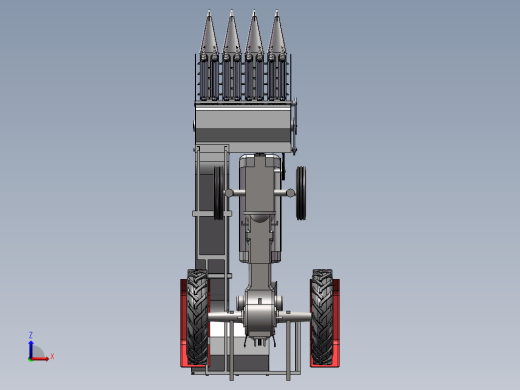

1. 0主视图.JPG
2.32 MB

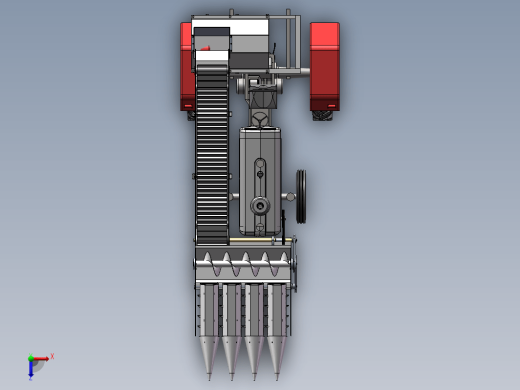

2. 0俯视图.JPG
2.14 MB

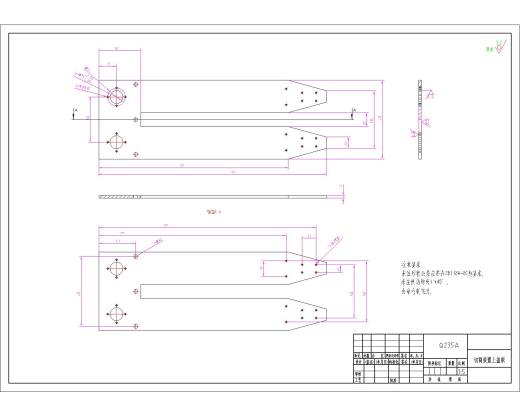

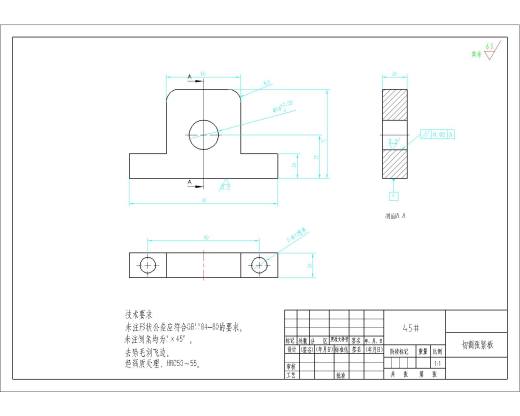

3. 0切割张紧板-Model.jpg
128 KB

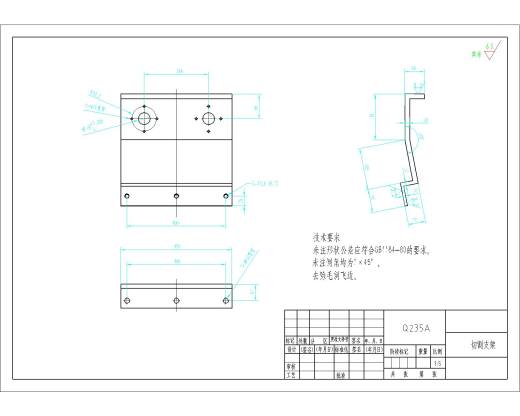

4. 0切割支架-Model.jpg
128 KB

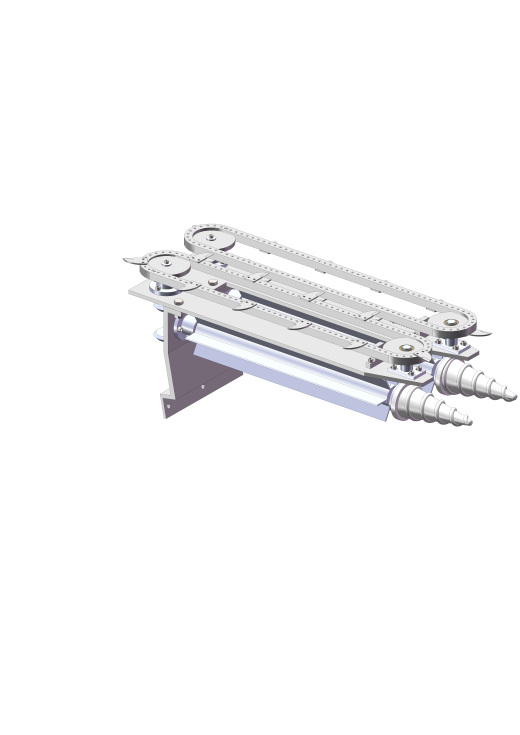

5. 0切割装置.JPG
2.68 MB

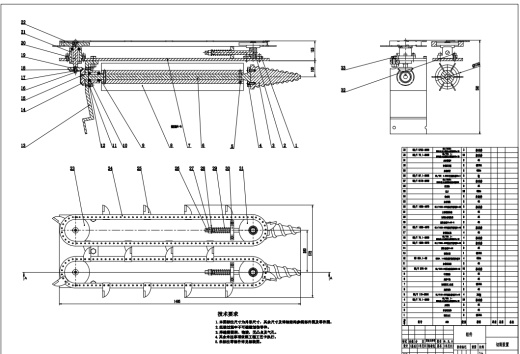

6. 0切割装置A1-Model.jpg
236 KB
7. 0切割装置上盖板A2-Model.jpg
137 KB

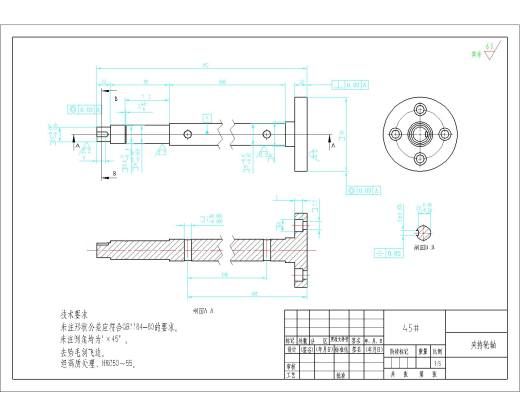

8. 0夹持轮轴-Model.jpg
170 KB

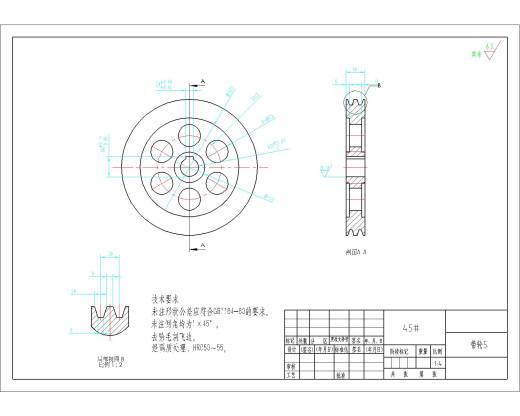

9. 0带轮5-Model.jpg
150 KB
10. 0微信截图_20240619145441.png
256 KB
11. 0微信截图_20240622005942.png
313 KB
12. 0微信截图_20240622005956.png
152 KB
13. 0微信截图_20240622010000.png
144 KB
14. 0微信截图_20240622010003.png
236 KB
15. 0微信截图_20240622010010.png
251 KB

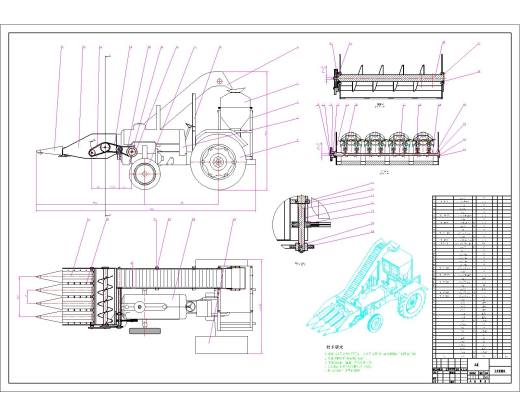

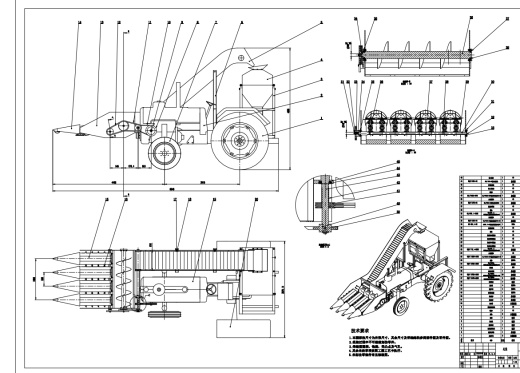

16. 0总装-Model.jpg
285 KB

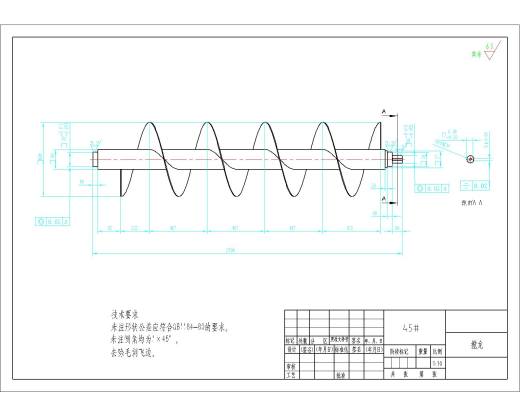

17. 0搅龙-Model.jpg
143 KB

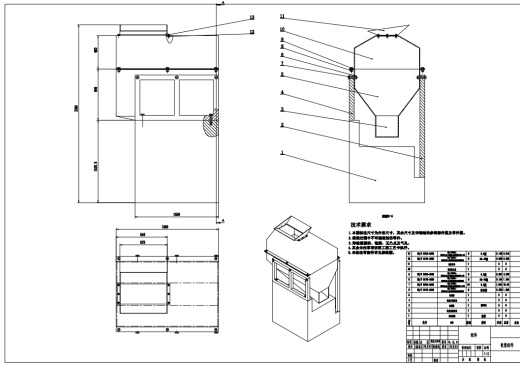

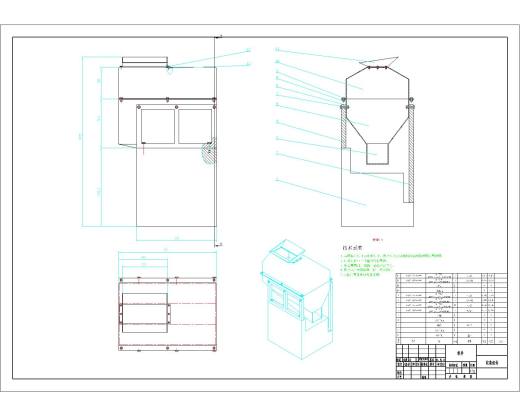

18. 0收集组件A1-Model.jpg
156 KB

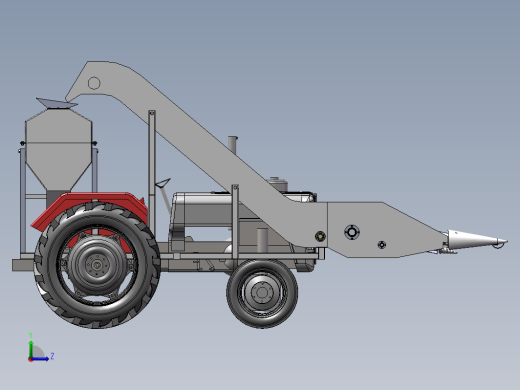

19. 0轴侧图.JPG
3.23 MB
20. Block(Default_As Machined_).sldprt
175 KB
21. Caliper Lift.sldprt
50.5 KB
22. Clutch Block.sldprt
91.5 KB
23. Coupling.sldprt
57 KB
24. Dashboard.sldprt
65 KB
25. Front Wheel.sldprt
57.5 KB
26. FrontTire.sldprt
41.5 KB
27. GB894．1-86轴用弹性挡圈A型30.SLDPRT
78.2 KB
28. GB894．1-86轴用弹性挡圈A型50.SLDPRT
76.9 KB
29. GB／T1096-1979普通平键A型18×70.SLDPRT
93 KB
30. GB／T1096-1979普通平键A型18×80.sldprt
49.5 KB
31. GB／T1096-1979普通平键A型20×56.sldprt
49.5 KB
32. GB／T1096-1979普通平键C型18×80.sldprt
49 KB
33. GB／T1096-1979普通平键C型6×18.SLDPRT
81 KB
34. GB／T1096-1979普通平键C型8×18.SLDPRT
79.7 KB
35. GB／T1096-1979普通平键C型8×22.SLDPRT
78.5 KB
36. GB／T119-2000圆柱销A型12×40.SLDPRT
73.6 KB
37. GB／T276-94深沟球轴承6006-2Z.SLDPRT
665 KB
38. GB／T276-94深沟球轴承6024.sldprt
115 KB
39. GB／T276-94深沟球轴承6210-2Z.SLDPRT
605 KB
40. GB／T41-20001型六角螺母C级M24.sldprt
52 KB
41. GB／T5783-2000六角头螺栓全螺纹(M18)×40.SLDPRT
141 KB
42. GB／T5783-2000六角头螺栓全螺纹M20×45.SLDPRT
142 KB
43. GB／T5783-2000六角头螺栓全螺纹M20×55.SLDPRT
143 KB
44. GB／T5783-2000六角头螺栓全螺纹M30×60.SLDPRT
141 KB
45. GB／T5783-2000六角头螺栓全螺纹M36×140.SLDPRT
144 KB
46. GB／T6170-20001型六角螺母A级和B级M18.SLDPRT
98.5 KB
47. GB／T6170-20001型六角螺母A级和B级M20.SLDPRT
99 KB
48. GB／T6170-20001型六角螺母A级和B级M30.SLDPRT
102 KB
49. GB／T6170-20001型六角螺母A级和B级M36.SLDPRT
99.9 KB
50. GB／T6170-20001型六角螺母M20.sldprt
54 KB
51. GB／T70．1-2000内六角圆柱头螺钉M10×20.SLDPRT
102 KB
52. GB／T70．1-2000内六角圆柱头螺钉M12×20.SLDPRT
101 KB
53. GB／T70．1-2000内六角圆柱头螺钉M12×30.SLDPRT
115 KB
54. GB／T70．1-2000内六角圆柱头螺钉M12×35.SLDPRT
117 KB
55. GB／T70．1-2000内六角圆柱头螺钉M20×45.sldprt
49.5 KB
56. GB／T97．1-2002平垫圈A级20×3.SLDPRT
56.4 KB
57. Grill.sldprt
259 KB
58. Hood(Default_As Machined_).sldprt
79.2 KB
59. Lift Arm(Default).sldprt
94.5 KB
60. Lift LowerArm.sldprt
57.5 KB
61. Lift Pivot.sldprt
65.5 KB
62. Lift Rod.sldprt
48.5 KB
63. Liftng Block.sldprt
86.5 KB
64. MudGuard(Default).sldprt
41.6 KB
65. MudGuard(MirrorDefault).sldprt
67 KB
66. Pivot Axle.sldprt
70.5 KB
67. Rear Hub.sldprt
50.5 KB
68. Rear Tire.sldprt
583 KB
69. Seat.sldprt
70 KB
70. Sitting Rim.sldprt
90 KB
71. Soporte del tiro.sldprt
56.5 KB
72. Steering Wheel.sldprt
54 KB
73. Transmision Cover.sldprt
88.5 KB
74. Wheel.sldprt
62 KB
75. acaddoc.lsp
5.31 MB
76. deep groove ball bearings gb(Rolling bearings 16006 GB 276-94).sldprt
303 KB
77. deep groove ball bearings gb(Rolling bearings 6204 GB 276-94).sldprt
79.5 KB
78. deep groove ball bearings gb(Rolling bearings 6210 GB 276-94).sldprt
91.5 KB
79. hexagon head bolts--product grade c gb(GB_FASTENER_BOLT_HHBC M16X65-N).sldprt
51 KB
80. hexagon weld nuts gb(GB_FASTENER_NUT_JSCN M16X1.5-N).sldprt
53 KB
81. self-aligning ball bearings gb(Rolling bearings 1216 GB 281-94).sldprt
89.2 KB
82. self-aligning ball bearings gb(Rolling bearings 1221 GB 281-94).sldprt
112 KB
83. 中间传动轴.sldprt
57 KB
84. 主动链轮.sldprt
384 KB
85. 主动链轮1.sldprt
198 KB
86. 主动链轮2.sldprt
199 KB
87. 主动链轮3.sldprt
356 KB

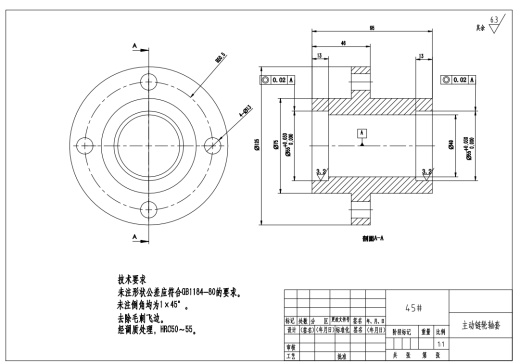

88. 主动链轮轴套.DWG
62.4 KB
89. 主动链轮轴套.SLDDRW
176 KB
90. 主动链轮轴套.SLDPRT
70.4 KB
91. 主动链轮轴套.bak
97.8 KB
92. 从动链轮1.sldprt
258 KB
93. 传动带.sldprt
28.1 KB
94. 传动轴中间隔套.SLDPRT
91.7 KB
95. 传动轴右侧隔套.SLDPRT
89.4 KB
96. 传动轴左侧隔套.SLDPRT
92.4 KB
97. 传动轴承座.SLDPRT
97.1 KB
98. 传动轴间距隔套.SLDPRT
92.4 KB
99. 传动链.sldprt
1.22 MB
100. 传动链2.sldprt
61.1 KB
101. 传动链3.sldprt
25.8 KB
102. 保护罩.sldprt
58.5 KB
103. 保护罩3.sldprt
64.5 KB
104. 切割主动链轮轴.SLDPRT
89.6 KB
105. 切割传动组件^总装.sldasm
1.15 MB
106. 切割张紧板.DWG
61.9 KB
107. 切割张紧板.SLDDRW
157 KB
108. 切割张紧板.bak
95.1 KB
109. 切割张紧板.sldprt
134 KB
110. 切割支架.DWG
70.2 KB
111. 切割支架.SLDDRW
159 KB
112. 切割支架.bak
70.5 KB
113. 切割支架.sldprt
158 KB

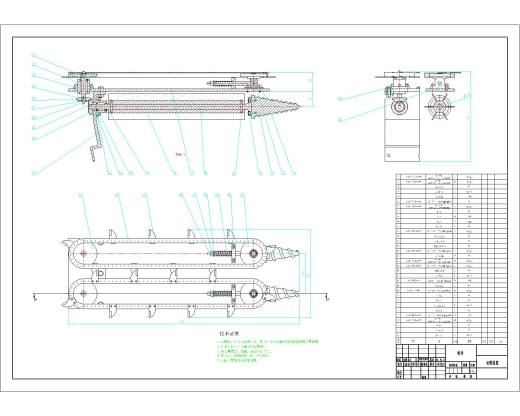

114. 切割装置.SLDASM
1.26 MB
115. 切割装置A1.DWG
430 KB
116. 切割装置上盖板.SLDDRW
215 KB
117. 切割装置上盖板.sldprt
186 KB
118. 切割装置上盖板A2.DWG
82.6 KB
119. 切割装置上盖板A2.bak
144 KB
120. 切割装置双-1.sldasm
41.1 KB
121. 切割装置双-2.sldasm
40 KB
122. 切割装置双-3.sldasm
40.8 KB
123. 切割装置双.sldasm
40.1 KB
124. 切割装置固定板.sldprt
108 KB
125. 切割装置固定板组件.SLDASM
1.26 MB
126. 切割装置固定板组件.SLDDRW
1.71 MB
127. 切割轴压垫.SLDPRT
49.8 KB
128. 割刀.sldprt
29.4 KB
129. 割刀组件.sldasm
30.7 KB
130. 加持轮.sldprt
644 KB
131. 加持轮轴套.SLDPRT
69.5 KB
132. 压垫.sldprt
45 KB
133. 压缩弹簧.SLDPRT
230 KB
134. 叶轮隔套.SLDPRT
67 KB
135. 圆锥齿轮34×21-2.sldprt
630 KB
136. 圆锥齿轮34×21.sldprt
674 KB
137. 圆锥齿轮34×21b.sldprt
292 KB
138. 夹持叶轮.SLDPRT
95.4 KB
139. 夹持轮轴.DWG
82.6 KB
140. 夹持轮轴.SLDDRW
219 KB
141. 夹持轮轴.SLDPRT
105 KB
142. 夹持轮轴.bak
127 KB
143. 带轮5.DWG
85.5 KB
144. 带轮5.SLDDRW
191 KB
145. 带轮5.sldprt
117 KB
146. 带轮6.sldprt
52 KB
147. 张紧法兰.SLDPRT
75.9 KB
148. 张紧轴.SLDPRT
92.8 KB
149. 张紧轴组焊.SLDASM
61.6 KB
150. 弹簧.sldprt
70.5 KB
151. 总装.DWG
1.34 MB
152. 总装.SLDASM
4.28 MB
153. 总装.SLDDRW
16.3 MB
154. 总装.STEP
31.7 MB
155. 总装.x_t
17.8 MB
156. 拖拉机.sldasm
44.9 KB
157. 搅龙.DWG
104 KB
158. 搅龙轴承座.sldprt
48.5 KB
159. 收割机机架.sldprt
248 KB
160. 收集前固定架.sldprt
28.6 KB
161. 收集后固定架.sldprt
50.5 KB
162. 收集漏斗.sldprt
55.5 KB
163. 收集箱.sldprt
101 KB
164. 收集箱上盖.sldprt
37.8 KB
165. 收集组件.SLDDRW
476 KB
166. 收集组件.sldasm
287 KB
167. 收集组件A1.DWG
295 KB
168. 机架.sldprt
247 KB
169. 柴油机驱动轴.sldprt
24.9 KB
170. 浮动链轮轴.SLDPRT
64.5 KB
171. 玉米收割机.docx
12.9 KB
172. 皮带1-2.sldprt
51 KB
173. 蛟龙.SLDDRW
172 KB
174. 蛟龙.sldprt
100 KB

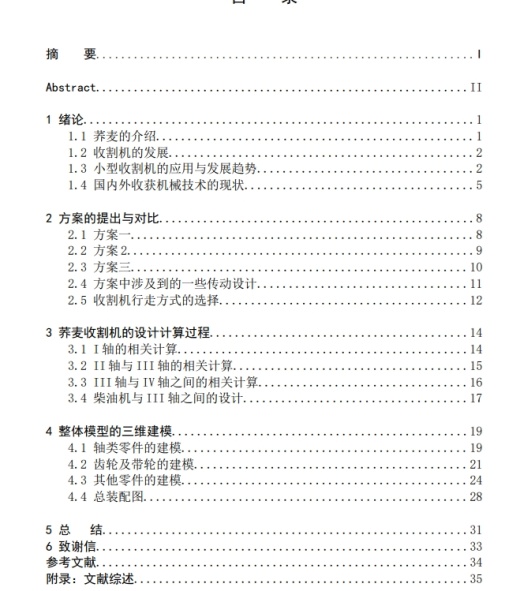

175. 说明书.doc
1.92 MB
176. 转轴.sldprt
103 KB
177. 输入轴座.sldprt
49.5 KB
178. 输入轴隔套.sldprt
45 KB
179. 输送机.sldprt
351 KB
