机械设备 / 化工设备 / 冰箱蒸发器检测（配电控柜）

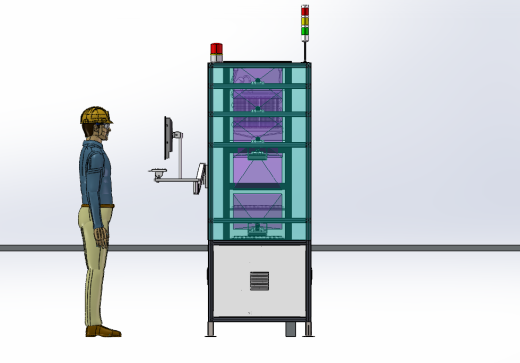

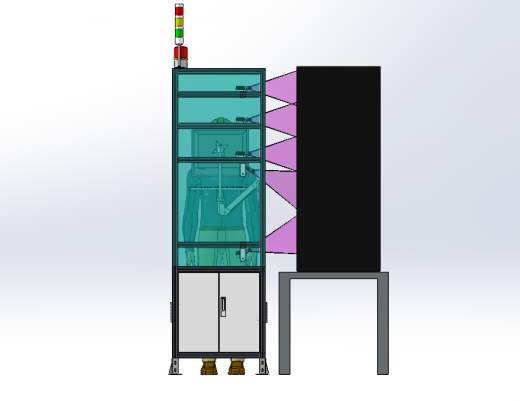

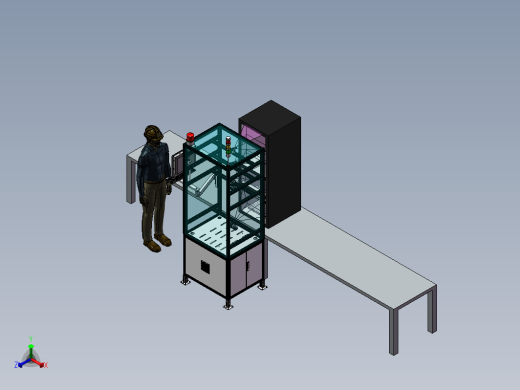

冰箱蒸发器检测（配电控柜）

（ID:10226319）

下载图档

文件大小：121.49M

| 软件版本：SOLIDWORKS 2023,STEP

| 图纸格式：sldprt,sldasm,step

| 参数/编辑：可修改，包括参数

平面图

3D视图

文件列表

加入收藏

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	4040-150.SLDPRT	187 KB
2	4040型地脚.SLDPRT	187 KB
3	HK.SLDPRT	339 KB
4	L型角件.SLDPRT	98.8 KB
5	一体式框架.SLDASM	3.84 MB
6	三色灯.SLDPRT	206 KB
7	上侧板1.SLDPRT	236 KB
8	上侧板2.SLDPRT	297 KB
9	产线-300.SLDPRT	86.4 KB
10	侧板.SLDPRT	276 KB
11	俯仰装配.SLDASM	187 KB
12	光源端结构-2.0.SLDPRT	6.18 MB
13	光路.SLDPRT	115 KB
14	冰箱内部检测模型.SLDASM	42 MB
15	冰箱内部检测模型.STEP	83 MB
16	冰箱模型.SLDPRT	3.06 MB
17	冰箱蒸发器检测（配电控柜）侧视图.png	99.9 KB
18	冰箱蒸发器检测（配电控柜）俯视图.png	71.8 KB
19	冰箱蒸发器检测（配电控柜）正视图.png	146 KB
20	冰箱蒸发器检测（配电控柜）轴侧视图.png	246 KB
21	单边钣金-2.SLDASM	10.3 MB
22	双开门.SLDPRT	127 KB
23	右门.SLDPRT	234 KB
24	工人.SLDPRT	21 MB
25	工控机箱主体.SLDPRT	2.38 MB
26	左门.SLDPRT	220 KB
27	底板.SLDPRT	340 KB
28	总装（无电控安装孔）.SLDASM	1.21 MB
29	慧想支架-1.SLDPRT	114 KB
30	慧想支架-10.SLDPRT	144 KB
31	慧想支架-2.SLDPRT	123 KB
32	慧想支架-3.SLDPRT	117 KB
33	慧想支架-4.SLDPRT	91.5 KB
34	慧想支架-5.SLDPRT	89.3 KB
35	慧想支架-6.SLDPRT	85.3 KB
36	慧想支架-7.SLDPRT	120 KB
37	慧想支架-8.SLDPRT	120 KB
38	慧想支架-9.SLDPRT	94.2 KB
39	慧想支架.SLDASM	533 KB
40	散热风扇（过滤器）TX9803-230.SLDPRT	1.99 MB
41	架-L1.SLDASM	1010 KB
42	架-龙门2.0.SLDASM	1010 KB
43	架-龙门3.0.SLDASM	999 KB
44	电控板.SLDPRT	92.8 KB
45	电控板总580.SLDASM	137 KB
46	电控板支架580-右(X3).SLDPRT	150 KB
47	电控板支架580-左(X3).SLDPRT	192 KB
48	相机装配体.SLDASM	237 KB
49	相机调整块.SLDPRT	138 KB
50	警示灯.SLDPRT	151 KB
51	诺达佳触摸显示器.SLDPRT	358 KB
52	键盘.SLDPRT	988 KB
53	键盘防盗.SLDPRT	102 KB
54	门锁.SLDASM	318 KB
55	门锁.STEP	193 KB
56	顶板.SLDPRT	262 KB

模型信息

图纸ID：10226319

文件大小：121.49M

软件版本：

SOLIDWORKS 2023,STEP

图纸格式：sldprt,sldasm,step

参数/编辑：可修改，包括参数

上传时间：2024-08-30

图纸介绍：
