机械设备 / 非标机械 / 全套西林瓶粉剂灌装加塞(粉剂螺杆分装机)技术图纸

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小

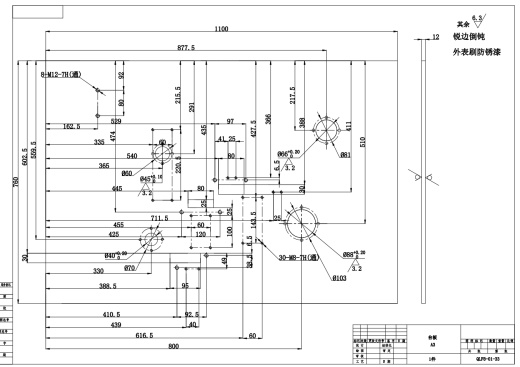

1	-01-33台板.dwg	116 KB
2	-01-34台板罩.dwg	105 KB
3	-02-01-01.dwg	87.5 KB
4	-02-01-02.dwg	85.8 KB
5	-02-01-03底板.dwg	80.8 KB
6	-02-01箱体.dwg	114 KB
7	-02-02轴承座.dwg	85.8 KB
8	-02-03链轮.dwg	95 KB
9	-02-04轴.dwg	96.5 KB
10	-02-05锥齿轮.dwg	91 KB
11	-02-06法兰.dwg	87.8 KB
12	-02-07压塞盘.dwg	96.7 KB
13	-02-08压盖.dwg	82 KB
14	-02-09滑块.dwg	83.5 KB
15	-02-10调节座.dwg	99.4 KB
16	-02-11张紧链轮.dwg	88.7 KB
17	-02-12张紧链轮轴.dwg	84.3 KB
18	-02-14信号板.dwg	85.5 KB
19	-02-15轴承座.dwg	89.2 KB
20	-02-16拨轮.dwg	87.8 KB
21	-02-17调节盘.dwg	88.7 KB
22	-02-18下压盖.dwg	82 KB
23	-02-19轴.dwg	92 KB
24	-02-20轴座.dwg	85 KB
25	-02-21立柱.dwg	94.7 KB
26	-02-22底盘.dwg	85.3 KB
27	-02-23联接套.dwg	87 KB
28	-02-24导轨凸轮.dwg	97.5 KB
29	-02-25上盖体.dwg	93.5 KB
30	-02-26销轴.dwg	83.3 KB
31	-02-27弹簧.dwg	81.5 KB
32	-02-28罩.dwg	83.8 KB
33	-02-29理盖板.dwg	96.7 KB
34	-02-30上下盖轨道1.dwg	93 KB
35	-02-30理盖下板.dwg	97 KB
36	-02-31上下盖轨道2.dwg	85 KB
37	-02-32盖板.dwg	83.3 KB
38	-02-34下盖轨道.dwg	94.7 KB
39	-02-36芯轴.dwg	85.3 KB
40	-02-37上摆臂.dwg	85 KB
41	-02-38下摆臂.dwg	85 KB
42	-02-40座.dwg	87.8 KB
43	-02-40摆杆.dwg	84.8 KB
44	-02-41扭转弹簧.dwg	85.5 KB
45	-03-01锥齿轮.dwg	90.2 KB
46	-03-02圆形螺母.dwg	81.5 KB
47	-03-03信号板.dwg	83 KB
48	-03-05叉板.dwg	82.8 KB
49	-03-06主轴.dwg	97.9 KB
50	-03-07轴承座.dwg	98.2 KB
51	-03-08底座.dwg	90.5 KB
52	-03-09导电棒.dwg	85 KB
53	-03-10拨轮座.dwg	88.3 KB
54	-03-11隔振垫.dwg	80 KB
55	-03-12拨轮.dwg	85.5 KB
56	-03-13垫.dwg	80 KB
57	-03-14围罩.dwg	81.5 KB
58	-03-15振荡座.dwg	91.5 KB
59	-03-16支座.dwg	85.3 KB
60	-03-17弹片.dwg	81.3 KB
61	-03-18板.dwg	82.3 KB
62	-03-19振荡上座.dwg	87 KB
63	-03-20接料盘.dwg	86.8 KB
64	-03-21灌粉盘.dwg	93.2 KB
65	-03-22漏斗.dwg	91 KB
66	-03-23落料口.dwg	84.3 KB
67	-03-24灌粉螺杆.dwg	92.7 KB
68	-03-25下粉座.dwg	92.5 KB
69	-03-26支杆.dwg	89 KB
70	-03-27灌粉主轴.dwg	90.2 KB
71	-03-28-01偏心轮.dwg	84.3 KB
72	-03-28-04弯板.dwg	82.8 KB
73	-03-28-05支杆.dwg	83.3 KB
74	-03-28-06板.dwg	82.8 KB
75	-03-28-07弯板.dwg	84 KB
76	-03-28筛粉机构.dwg	99.9 KB
77	-03-29粉桶.dwg	81.8 KB
78	-03-30下压盖.dwg	92.7 KB
79	-03-31轴承座.dwg	97 KB
80	-03-32步进电机支架.dwg	94.2 KB
81	-03-33联轴器.dwg	85.8 KB
82	-03-34罩.dwg	85.3 KB
83	-03-35储粉斗.dwg	90.5 KB
84	-03-36振粉座.dwg	98.9 KB
85	-03-37-00管.dwg	83 KB
86	-03-37-03底座.dwg	87.3 KB
87	-03-37振粉斗.dwg	90.5 KB
88	-03-38轴.dwg	80 KB
89	-03-39垫.dwg	80.3 KB
90	-03-41底座.dwg	108 KB
91	-03-42板簧.dwg	87 KB
92	-03-43振荡线圈固定座.dwg	87.5 KB
93	-03-44螺母.dwg	83 KB
94	-03-46管.dwg	81.8 KB
95	-03-47立柱.dwg	85.8 KB
96	-03-48调节座.dwg	89.5 KB
97	-03-49调节螺杆.dwg	83 KB
98	-03-4绝缘套.dwg	85 KB
99	-03-50套.dwg	88.7 KB
100	-03-51连板.dwg	84.8 KB
101	-03-52过瓶板.dwg	85.3 KB
102	-03-53栏栅.dwg	87 KB
103	-04-01轴座.dwg	86.5 KB
104	-04-02绞龙调节板.dwg	92.5 KB
105	-04-03绞龙.dwg	103 KB
106	-04-05联接套.dwg	89.7 KB
107	-04-06绞龙轴.dwg	89.5 KB
108	-04-07绞龙传动箱.dwg	107 KB
109	-04-08压盖.dwg	83.8 KB
110	-04-08调节板.dwg	95.2 KB
111	-04-10轴.dwg	88 KB
112	-04-11齿轮.dwg	87.8 KB
113	-04-12挡圈.dwg	80 KB
114	-04-13隔套.dwg	80.8 KB
115	-04-14螺旋齿轮.dwg	87.8 KB
116	-04-15轴承座.dwg	101 KB
117	-04-16轴.dwg	88.7 KB
118	-04-17盖板.dwg	82 KB
119	-05-01出瓶轨道支座.dwg	94 KB
120	-05-02张紧链轮.dwg	90.2 KB
121	-05-03张紧链轮轴.dwg	84 KB
122	-05-04隔套.dwg	80.3 KB
123	-05-05栏栅.dwg	84.8 KB
124	-05-06出瓶轨道板.dwg	92.5 KB
125	-05-07支板.dwg	83.8 KB
126	-05-08出瓶轨道栏栅.dwg	87 KB
127	-05-09出瓶轨道栏栅2.dwg	89.7 KB
128	-05-10链条垫板.dwg	84.3 KB
129	-05-11进瓶轨道支座.dwg	92.7 KB
130	-05-12进瓶栏栅.dwg	86.8 KB
131	-05-12进瓶轨道.dwg	89 KB
132	-05-14进瓶栏栅2.dwg	86.3 KB
133	-05-15支架.dwg	84.8 KB
134	-05-16轴.dwg	91 KB
135	-05-17双排链轮.dwg	91.2 KB
136	-05-18锥齿轮.dwg	91.5 KB
137	-05-19储瓶轨道板.dwg	88.7 KB
138	-05-20储瓶轨道栏栅.dwg	87.5 KB
139	-05-21储瓶轨道栏栅2.dwg	86 KB
140	-05-22储瓶轨道支座.dwg	89.5 KB
141	-05-23 支架.dwg	83.8 KB
142	-05-24链条垫板.dwg	83.3 KB
143	-05-25链条垫板.dwg	83.5 KB
144	加塞压塞组.dwg	172 KB
145	压块.dwg	82 KB
146	微信截图_20240314205618.png	216 KB
147	微信截图_20240314205635.png	166 KB
148	微信截图_20240314205701.png	244 KB
149	微信截图_20240314205706.png	227 KB
150	微信截图_20240314205712.png	216 KB
151	微信截图_20240314205718.png	232 KB
152	微信截图_20240315212946.png	301 KB
153	机架及传动组装配图.dwg	166 KB
154	灌粉组装配图.dwg	239 KB
155	绞龙组装配图.dwg	105 KB
156	调节座.dwg	85 KB
157	轨道组装配图.dwg	167 KB
158	高速螺杆分装机分装机装配图.dwg	322 KB

加入收藏

全套西林瓶粉剂灌装加塞(粉剂螺杆分装机)技术图纸

图纸ID：10225463

文件大小：6.92M

软件版本：

AUTOCAD 2007

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2024-08-25

图纸介绍：

下载模型

青山不老

+ 关注

作品: 105

粉丝: 0

文件列表

1. -01-33台板.dwg

116 KB

2. -01-34台板罩.dwg

105 KB

3. -02-01-01.dwg

87.5 KB

4. -02-01-02.dwg

85.8 KB

5. -02-01-03底板.dwg

80.8 KB

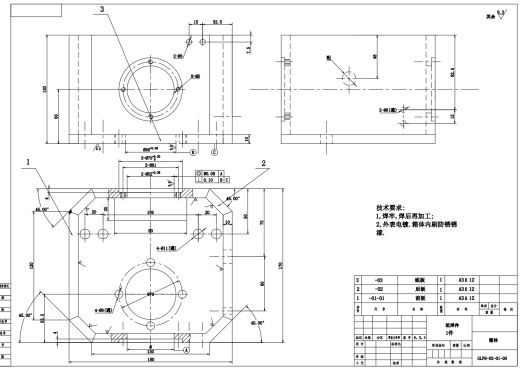

6. -02-01箱体.dwg

114 KB

7. -02-02轴承座.dwg

85.8 KB

8. -02-03链轮.dwg

95 KB

9. -02-04轴.dwg

96.5 KB

10. -02-05锥齿轮.dwg

91 KB

11. -02-06法兰.dwg

87.8 KB

12. -02-07压塞盘.dwg

96.7 KB

13. -02-08压盖.dwg

82 KB

14. -02-09滑块.dwg

83.5 KB

15. -02-10调节座.dwg

99.4 KB

16. -02-11张紧链轮.dwg

88.7 KB

17. -02-12张紧链轮轴.dwg

84.3 KB

18. -02-14信号板.dwg

85.5 KB

19. -02-15轴承座.dwg

89.2 KB

20. -02-16拨轮.dwg

87.8 KB

21. -02-17调节盘.dwg

88.7 KB

22. -02-18下压盖.dwg

82 KB

23. -02-19轴.dwg

92 KB

24. -02-20轴座.dwg

85 KB

25. -02-21立柱.dwg

94.7 KB

26. -02-22底盘.dwg

85.3 KB

27. -02-23联接套.dwg

87 KB

28. -02-24导轨凸轮.dwg

97.5 KB

29. -02-25上盖体.dwg

93.5 KB

30. -02-26销轴.dwg

83.3 KB

31. -02-27弹簧.dwg

81.5 KB

32. -02-28罩.dwg

83.8 KB

33. -02-29理盖板.dwg

96.7 KB

34. -02-30上下盖轨道1.dwg

93 KB

35. -02-30理盖下板.dwg

97 KB

36. -02-31上下盖轨道2.dwg

85 KB

37. -02-32盖板.dwg

83.3 KB

38. -02-34下盖轨道.dwg

94.7 KB

39. -02-36芯轴.dwg

85.3 KB

40. -02-37上摆臂.dwg

85 KB

41. -02-38下摆臂.dwg

85 KB

42. -02-40座.dwg

87.8 KB

43. -02-40摆杆.dwg

84.8 KB

44. -02-41扭转弹簧.dwg

85.5 KB

45. -03-01锥齿轮.dwg

90.2 KB

46. -03-02圆形螺母.dwg

81.5 KB

47. -03-03信号板.dwg

83 KB

48. -03-05叉板.dwg

82.8 KB

49. -03-06主轴.dwg

97.9 KB

50. -03-07轴承座.dwg

98.2 KB

51. -03-08底座.dwg

90.5 KB

52. -03-09导电棒.dwg

85 KB

53. -03-10拨轮座.dwg

88.3 KB

54. -03-11隔振垫.dwg

80 KB

55. -03-12拨轮.dwg

85.5 KB

56. -03-13垫.dwg

80 KB

57. -03-14围罩.dwg

81.5 KB

58. -03-15振荡座.dwg

91.5 KB

59. -03-16支座.dwg

85.3 KB

60. -03-17弹片.dwg

81.3 KB

61. -03-18板.dwg

82.3 KB

62. -03-19振荡上座.dwg

87 KB

63. -03-20接料盘.dwg

86.8 KB

64. -03-21灌粉盘.dwg

93.2 KB

65. -03-22漏斗.dwg

91 KB

66. -03-23落料口.dwg

84.3 KB

67. -03-24灌粉螺杆.dwg

92.7 KB

68. -03-25下粉座.dwg

92.5 KB

69. -03-26支杆.dwg

89 KB

70. -03-27灌粉主轴.dwg

90.2 KB

71. -03-28-01偏心轮.dwg

84.3 KB

72. -03-28-04弯板.dwg

82.8 KB

73. -03-28-05支杆.dwg

83.3 KB

74. -03-28-06板.dwg

82.8 KB

75. -03-28-07弯板.dwg

84 KB

76. -03-28筛粉机构.dwg

99.9 KB

77. -03-29粉桶.dwg

81.8 KB

78. -03-30下压盖.dwg

92.7 KB

79. -03-31轴承座.dwg

97 KB

80. -03-32步进电机支架.dwg

94.2 KB

81. -03-33联轴器.dwg

85.8 KB

82. -03-34罩.dwg

85.3 KB

83. -03-35储粉斗.dwg

90.5 KB

84. -03-36振粉座.dwg

98.9 KB

85. -03-37-00管.dwg

83 KB

86. -03-37-03底座.dwg

87.3 KB

87. -03-37振粉斗.dwg

90.5 KB

88. -03-38轴.dwg

80 KB

89. -03-39垫.dwg

80.3 KB

90. -03-41底座.dwg

108 KB

91. -03-42板簧.dwg

87 KB

92. -03-43振荡线圈固定座.dwg

87.5 KB

93. -03-44螺母.dwg

83 KB

94. -03-46管.dwg

81.8 KB

95. -03-47立柱.dwg

85.8 KB

96. -03-48调节座.dwg

89.5 KB

97. -03-49调节螺杆.dwg

83 KB

98. -03-4绝缘套.dwg

85 KB

99. -03-50套.dwg

88.7 KB

100. -03-51连板.dwg

84.8 KB

101. -03-52过瓶板.dwg

85.3 KB

102. -03-53栏栅.dwg

87 KB

103. -04-01轴座.dwg

86.5 KB

104. -04-02绞龙调节板.dwg

92.5 KB

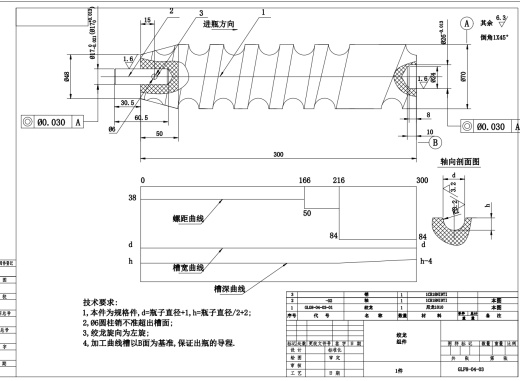

105. -04-03绞龙.dwg
