机械设备 / 输送提升设备 / 可调区域吸附吹风皮带输送机

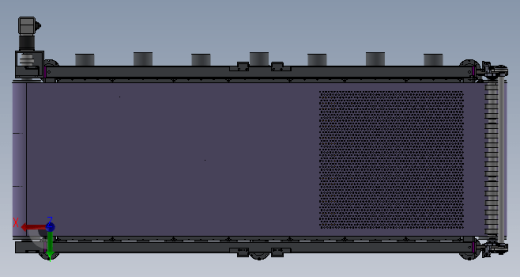

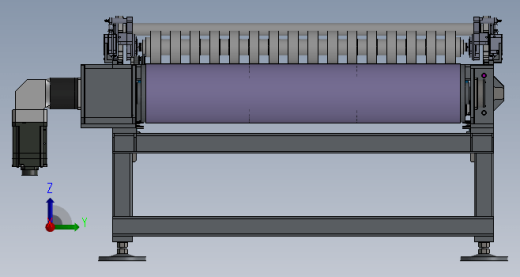

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	SGS-M12X1.25.sldprt	125 KB
2	160ZDWF16.sldprt	132 KB
3	ADN-50-50-P-A.sldprt	408 KB
4	DBL41-D144-d38-e55.sldprt	32.6 KB
5	GB／T 288-2013[调心滚子轴承[20000]22212].sldprt	492 KB
6	GB／T13871．1-2007唇形密封圈FB型B54.sldprt	103 KB
7	GB／T13871．1-2007唇形密封圈FB型B61.sldprt	101 KB
8	GB／T276-94深沟球轴承61808-2Z.sldprt	1000 KB
9	GB／T276-94深沟球轴承6202-2Z.sldprt	498 KB
10	GB／T276-94深沟球轴承6212-2Z.sldprt	594 KB
11	HG-SR702JK.sldprt	692 KB
12	HQF-03-25-1 60101112.sldprt	33 KB
13	HQF-03-25-2 60200758X.sldprt	30.6 KB
14	HQF-03-25-3 60101111.sldprt	40.1 KB
15	HTBN425S5M-250同步带.sldprt	42.3 KB
16	SNCL-50.sldprt	138 KB
17	V型槽滚轮.sldprt	86.3 KB
18	V型槽滚轮轴.sldprt	49.3 KB
19	V型滚轮-1.sldasm	24.1 KB
20	V型滚轮-2.sldasm	23.5 KB
21	V型滚轮-3.sldasm	23.8 KB
22	V型滚轮-4.sldasm	23.4 KB
23	V型滚轮-5.sldasm	22.9 KB
24	V型滚轮-6.sldasm	23.5 KB
25	V型滚轮安装.sldprt	46.4 KB
26	V型滚轮组件.sldasm	901 KB
27	v型导轨.sldprt	40.5 KB
28	丝杠支撑板1.sldprt	69.2 KB
29	丝杠轴承端盖.sldprt	47.3 KB
30	丝母LJL71-d25.sldprt	57.9 KB
31	丝母LJL72-d25.sldprt	58.4 KB
32	丝母固定板.sldprt	42.4 KB
33	丝母固定板2.sldprt	42.5 KB
34	中间固定板1.sldprt	67 KB
35	主动辊筒.sldprt	88.2 KB
36	从动滚筒.sldprt	57.8 KB
37	侧板1.sldprt	112 KB
38	加强吸附管.sldprt	164 KB
39	区域调整移动挡板.sldprt	92.9 KB
40	压料滚筒组件.sldasm	220 KB
41	压盖.sldprt	35.7 KB
42	压纸固定板.sldprt	44.6 KB
43	压纸机构支撑板.sldprt	48.3 KB
44	压轮.sldprt	152 KB
45	压轮组件.sldasm	2.08 MB
46	压轮轴.sldasm	21.6 KB
47	可调区域吸附、吹风皮带输送机.sldasm	13.4 MB
48	同步带轮EBJ41-S5M250-30-A-P-d12.7.sldprt	252 KB
49	同步带轮EBJ41-S5M250-30-A-P-d15.sldprt	251 KB
50	吸附区-吹风区1-1.sldasm	2.72 MB
51	吸附区-吹风区1-2.sldasm	2.7 MB
52	吸附区-吹风区1.sldasm	3.36 MB
53	吸附区-吹风区2-1.sldasm	45.8 KB
54	吸附区-吹风区2-3.sldasm	45.9 KB
55	吸附区-吹风区2.sldasm	3.35 MB
56	吸附盒1-1.sldasm	45.2 KB
57	吸附盒丝杠支撑板1.sldprt	69 KB
58	吸附盒中间固定板1.sldprt	67.1 KB
59	吸附盒固定端板1.sldprt	51.6 KB
60	吸附盒底板1.sldprt	90.1 KB
61	吸附盒支撑固定底板1.sldprt	33.3 KB
62	吸附盒支撑固定底板A1.sldprt	30.3 KB
63	吸附盒移动挡板1.sldprt	92.9 KB
64	吸附盒移动挡板A1.sldprt	94.4 KB
65	吸附盒面板1.sldprt	656 KB
66	吸附盒面板3.sldprt	672 KB
67	吸附盒面板4.sldprt	666 KB
68	吸附盒风管C.sldprt	76.1 KB
69	吸附盒风管D.sldprt	70 KB
70	吸附盒风管E.sldprt	69 KB
71	吸附盒风管F.sldprt	46.9 KB
72	吸附管A段.sldprt	76.1 KB
73	吸附管B.sldprt	46.8 KB
74	吸附箱底板2.sldprt	94.4 KB
75	吸附面板1.sldprt	908 KB
76	固定侧板1.sldprt	55.6 KB
77	固定侧板2.sldprt	65.5 KB
78	固定块.sldprt	66.6 KB
79	固定底板12.sldprt	30.9 KB
80	固定底板2.sldprt	33 KB
81	固定座LEB11-15.sldprt	92.4 KB
82	固定端轴承座端盖B.sldprt	57.4 KB
83	孔用弹性挡圈A型30.sldprt	36.1 KB
84	安装板1.sldprt	49.4 KB
85	安装板2.sldprt	46.1 KB
86	定位块1.sldprt	65.7 KB
87	定位块2.sldprt	64.2 KB
88	定位块3.sldprt	62.6 KB
89	定位块4.sldprt	59.4 KB
90	带座轴承UCFC207.sldprt	905 KB
91	带座轴承支撑座.sldprt	104 KB
92	带座轴承支撑座2.sldprt	105 KB
93	平滚轮-1.sldasm	21.6 KB
94	平滚轮-2.sldasm	22.5 KB
95	平滚轮-3.sldasm	21.3 KB
96	平滚轮-4.sldasm	22.3 KB
97	平滚轮-5.sldasm	21.6 KB
98	平滚轮-6.sldasm	21.2 KB
99	平滚轮安装板.sldprt	46 KB
100	平滚轮组件.sldasm	137 KB
101	座端盖A.sldprt	52.4 KB
102	开口挡圈9.sldprt	60.9 KB
103	微信截图_20240117184617.png	203 KB
104	微信截图_20240117184626.png	176 KB
105	微信截图_20240117184641.png	133 KB
106	微信截图_20240117184649.png	155 KB
107	挡板限位块.sldprt	47.7 KB
108	挡边滚轮.sldprt	116 KB
109	挡边滚轮轴.sldprt	51.5 KB
110	挡边轮-1.sldasm	21.3 KB
111	挡边轮-2.sldasm	21.4 KB
112	挡边轮-3.sldasm	22.1 KB
113	挡边轮.sldasm	22.1 KB
114	挡边轮固定板.sldprt	52.1 KB
115	摆动轴组件.sldasm	64.7 KB
116	摆动轴组件HQF-03-11-1 60100974.sldprt	33.2 KB
117	摆动轴组件HQF-03-11-2 60200744X.sldprt	32.7 KB
118	摆动轴组件HQF-03-11-3 60101107.sldprt	36.7 KB
119	支座1.sldprt	81 KB
120	支座加强板.sldprt	42.2 KB
121	支撑座2.sldprt	118 KB
122	支撑板.sldprt	103 KB
123	支撑框架.sldprt	907 KB
124	架体组件.sldprt	454 KB
125	步进电机86HS45.sldprt	322 KB
126	滚筒调节板.sldprt	53.3 KB
127	滚轮HMH50-20A.sldprt	73.6 KB
128	滚轮轴.sldprt	45.4 KB
129	电机安装座.sldprt	72.6 KB
130	直导向轨.sldprt	47.1 KB
131	移动挡板2.sldprt	92.8 KB
132	端面板1.sldprt	54 KB
133	编码器.sldprt	44.1 KB
134	编码器底座.sldprt	32.9 KB
135	编码器测速组件.sldasm	66.1 KB
136	联轴器DBG01-D40-d16-e16.sldprt	170 KB
137	联轴器支撑轴承座.sldprt	36.9 KB
138	联轴器支撑轴承端盖.sldprt	32.6 KB
139	调整脚.SLDPRT	157 KB
140	调节螺杆固定板.sldprt	44.9 KB
141	调节轴承座.sldprt	107 KB
142	调节轴承座端盖A.sldprt	55.3 KB
143	调节轴承座轴端固定板.sldprt	36.7 KB
144	轴承[60000-2Z].sldprt	845 KB
145	轴承座.sldprt	83.8 KB
146	轴用弹性挡圈A型10.sldprt	37.7 KB
147	轴端固定板.sldprt	38.8 KB
148	输送带.sldprt	3.99 MB
149	连接轴.sldprt	552 KB
150	销轴.sldprt	480 KB
151	锁紧套.sldprt	71 KB
152	限位块.sldprt	35.6 KB
153	隔套.sldprt	39.5 KB
154	驱动丝杠L.sldprt	38 KB
155	驱动丝杠R.sldprt	42.8 KB

加入收藏

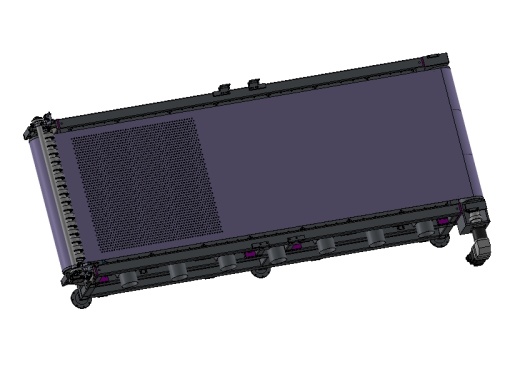

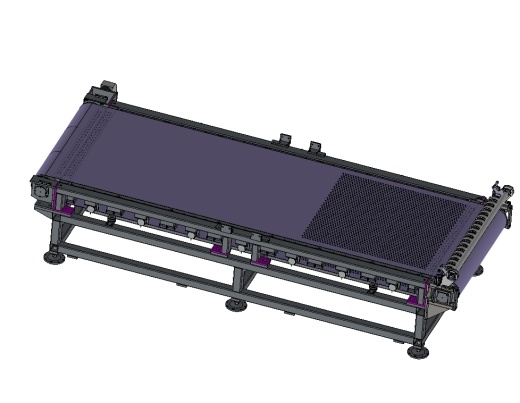

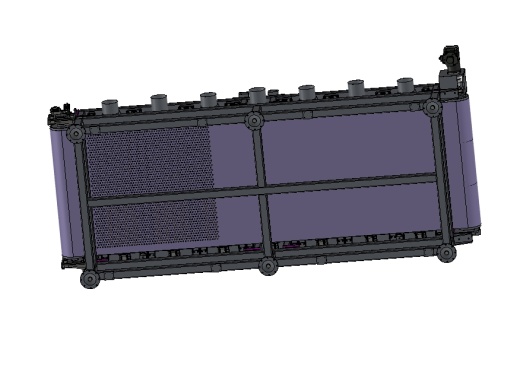

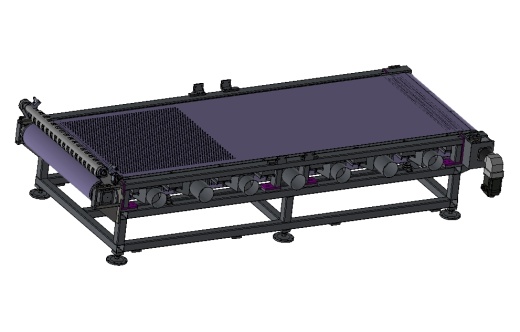

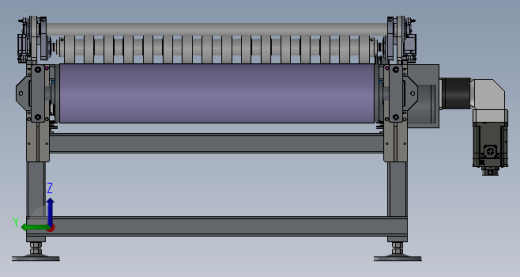

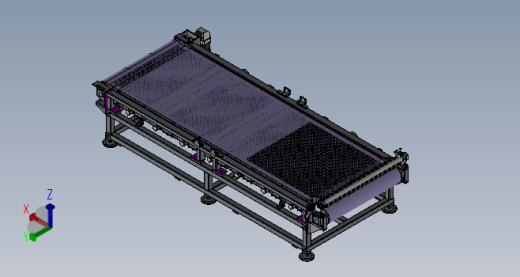

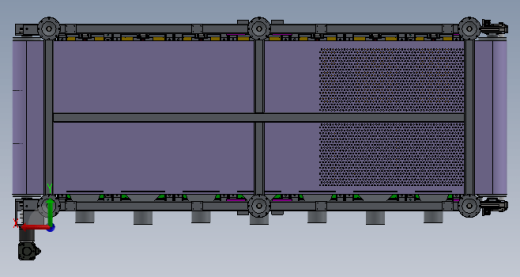

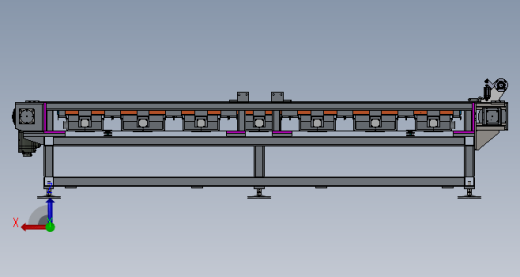

可调区域吸附吹风皮带输送机

图纸ID：10213415

文件大小：48.38M

软件版本：

SOLIDWORKS 2019

图纸格式：sldprt,sldasm

参数/编辑：可修改，包括参数

上传时间：2024-08-01
