机械设备 / 机加工设备 / 机床主轴箱三维SW2016带参+CAD+说明

机床主轴箱三维SW2016带参+CAD+说明SolidWorks,AutoCAD图档

图档名称为：机床主轴箱三维SW2016带参+CAD+说明，属于机械设备，机加工设备分类，软件为SolidWorks,AutoCAD, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考

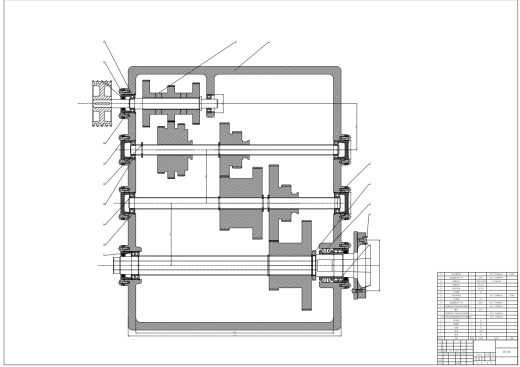

平面图

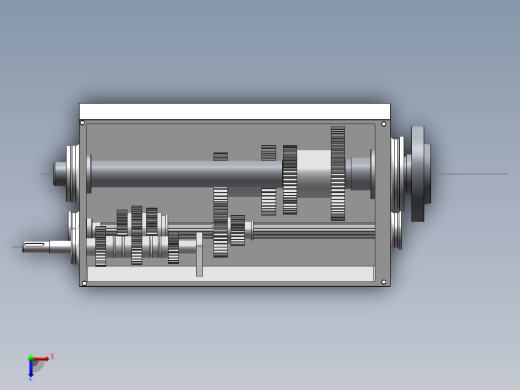

3D视图

加入收藏

模型参数

模型ID：10211709

模型大小：73.45M

软件版本： SolidWorks,AutoCAD 2016

模型格式：sldprt,dwg,sldasm

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

揽飞絮

+ 关注

作品: 0

粉丝: 0

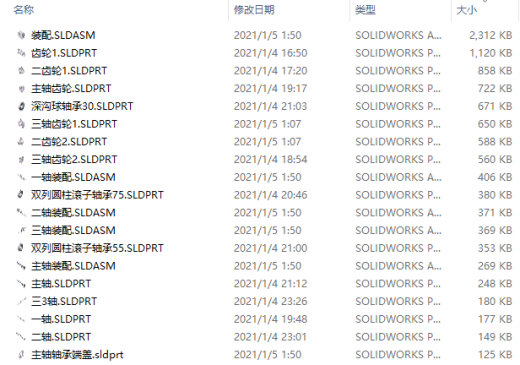

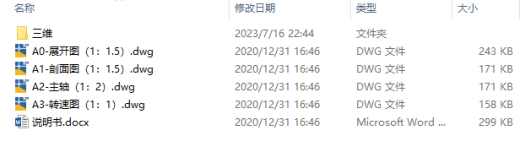

文件列表

1. 00前面.png

161 KB

2. 0A0-展开图.png

167 KB

3. 0A2-主轴.png

113 KB

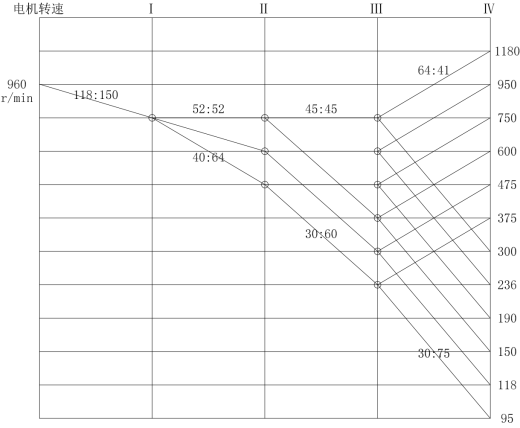

4. 0A3-转速图.png

105 KB

5. 0微信截图_20230724074440.png

13.1 KB

6. 0微信截图_20230724074500.png

39.5 KB

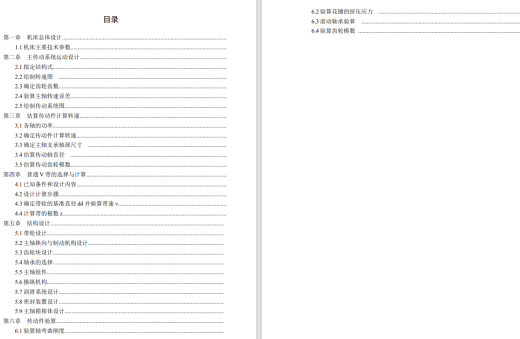

7. 0说明书目录.png
