设备部件 / 传动部件 / 控制机构臂的工艺规程及铣端面的夹具设计CAD+说明

控制机构臂的工艺规程及铣端面的夹具设计CAD+说明AutoCAD图档

图档名称为：控制机构臂的工艺规程及铣端面的夹具设计CAD+说明，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10211563

模型大小：971.09KB

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

九思

+ 关注

作品: 0

粉丝: 0

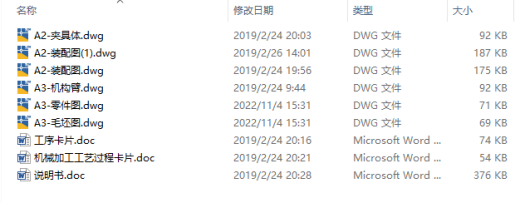

文件列表

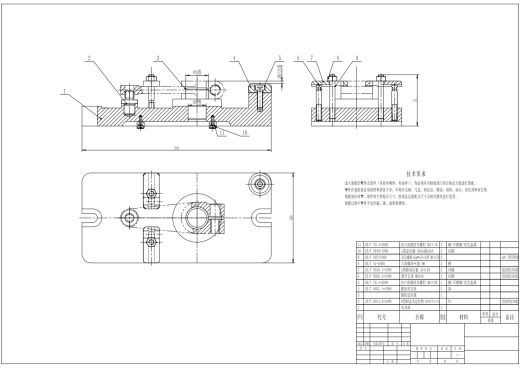

1. 00A2-装配图.png

136 KB

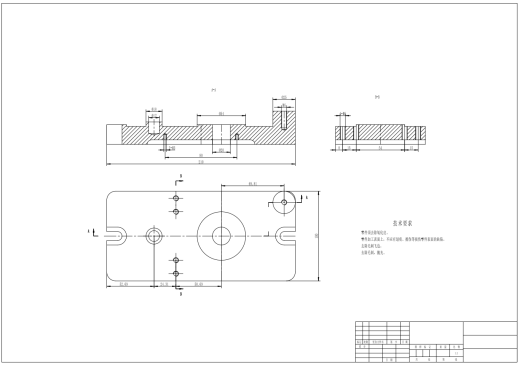

2. 0A2-夹具体.png

64.5 KB

3. 0A3-机构臂.png

73.4 KB

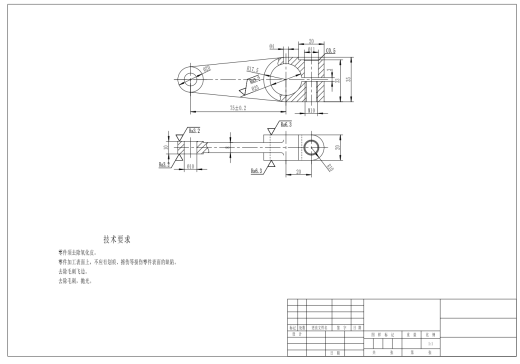

4. 0A3-零件图.png

48.3 KB

5. 0微信截图_20230724075133.png

18.9 KB

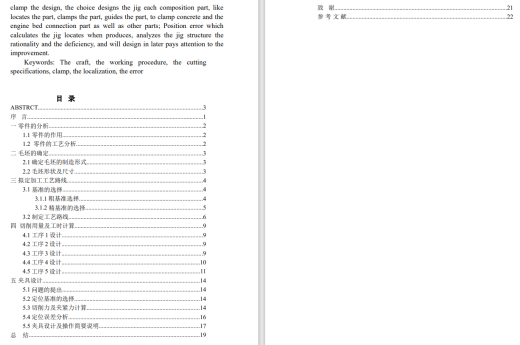

6. 0说明书目录.png

131 KB

7. A2-夹具体.dwg

91.1 KB

8. A2-装配图(1).dwg

186 KB

9. A2-装配图.dwg

175 KB

10. A3-机构臂.dwg

91.4 KB

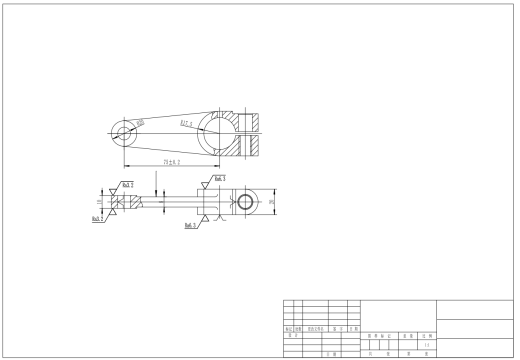

11. A3-毛坯图.dwg

68.9 KB

12. A3-零件图.dwg

70.4 KB

13. 工序卡片.doc

73.5 KB

14. 机械加工工艺过程卡片.doc

54 KB

15. 说明书.doc

376 KB
