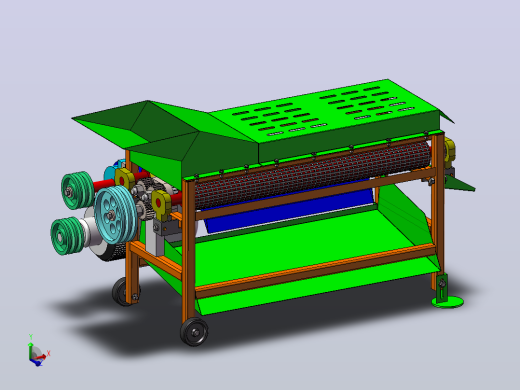

玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
珊瑚网 www.shanhu3d.com
玉米剥皮机
加入收藏

玉米剥皮机

图纸ID：10191416
文件大小：37.53M
软件版本：
SOLIDWORKS 2015,STEP
图纸格式：sldasm,step,sldprt
参数/编辑：可修改，包括参数
上传时间：2024-06-28
图纸介绍：
下载模型
西洲
作品: 111
粉丝: 0
文件列表
1. 5YB-2 拨合总成(长）.SLDASM
624 KB
2. 5YB-2 可调剥皮辊（右）.SLDASM
514 KB
3. 5YB-2 可调剥皮辊（小件）.SLDASM
354 KB
4. 5YB-2 可调剥皮辊（左）.SLDASM
356 KB
5. 5YB-2 拨合总成（短2）.SLDASM
436 KB
6. 5YB-2 拨合总成（短）.SLDASM
429 KB
7. 5YB-2 玉米剥皮机.SLDASM
3.92 MB
8. 5YB-2 玉米剥皮机.STEP
23.4 MB
9. 5YB-2-01 侧板.SLDPRT
229 KB
10. 5YB-2-02 喂料总成.SLDASM
180 KB
11. 5YB-2-02-01 中间挡板.SLDPRT
133 KB
12. 5YB-2-02-02 右侧挡板.SLDPRT
134 KB
13. 5YB-2-02-02 左侧挡板.SLDPRT
118 KB
14. 5YB-2-02-04 左前方挡板.SLDPRT
164 KB
15. 5YB-2-02-05 右前方挡板.SLDPRT
190 KB
16. 5YB-2-02-06 中前方挡板.SLDPRT
210 KB
17. 5YB-2-02-07 大齿轮.SLDPRT
1.09 MB
18. 5YB-2-02-07 板架.SLDPRT
107 KB
19. 5YB-2-02-09 右侧挡架.SLDPRT
175 KB
20. 5YB-2-02-09 左侧挡架.SLDPRT
151 KB
21. 5YB-2-02-10 支撑板.SLDPRT
90.8 KB
22. 5YB-2-02-11 左侧板.SLDPRT
57.1 KB
23. 5YB-2-02-13 连接板.SLDPRT
95.2 KB
24. 5YB-2-03 左护链板.SLDPRT
201 KB
25. 5YB-2-04右侧护板.SLDPRT
280 KB
26. 5YB-2-05-01 短板.SLDPRT
134 KB
27. 5YB-2-05-02 长板.SLDPRT
146 KB
28. 5YB-2-05-03 网格板.SLDPRT
2.01 MB
29. 5YB-2-05-04 上护板总成.SLDASM
342 KB
30. 5YB-2-07 出料槽.SLDPRT
124 KB
31. 5YB-2-08 调节链轮总成.SLDASM
559 KB
32. 5YB-2-08-01 调节链轮框架总成.SLDASM
479 KB
33. 5YB-2-08-01调节链轮.SLDPRT
445 KB
34. 5YB-2-08-02 夹板.SLDPRT
129 KB
35. 5YB-2-08-02 调节链轮框架带铆钉总成.SLDASM
493 KB
36. 5YB-2-08-03 凸型套管.SLDPRT
135 KB
37. 5YB-2-10-01 拨合板.SLDPRT
70.9 KB
38. 5YB-2-10-02 垫板.SLDPRT
149 KB
39. 5YB-2-10-03 拨合轴（短2）.SLDPRT
142 KB
40. 5YB-2-10-03 拨合轴（短）.SLDPRT
151 KB
41. 5YB-2-10-04 主动链轮.SLDPRT
530 KB
42. 5YB-2-10-05 套筒.SLDPRT
120 KB
43. 5YB-2-10-06 拨合轴（长）.SLDPRT
124 KB
44. 5YB-2-11 输入轴座总成.SLDASM
602 KB
45. 5YB-2-11 输入轴总成.SLDASM
618 KB
46. 5YB-2-11-01 输入轴承座.SLDPRT
134 KB
47. 5YB-2-11-03 圆锥齿轮.SLDPRT
308 KB
48. 5YB-2-11-04 输入轴.SLDPRT
248 KB
49. 5YB-2-11-05 轴环.SLDPRT
71.1 KB
50. 5YB-2-11-06 链轮.SLDPRT
389 KB
51. 5YB-2-12 固定板.SLDPRT
132 KB
52. 5YB-2-13 轴辊.SLDASM
352 KB
53. 5YB-2-13-01 链轮.SLDPRT
562 KB
54. 5YB-2-13-02 挡板.SLDPRT
301 KB
55. 5YB-2-13-03 齿轮.SLDPRT
225 KB
56. 5YB-2-13-04 焊片.SLDPRT
73.4 KB
57. 5YB-2-13-05 辊桶.SLDPRT
430 KB
58. 5YB-2-13-06 左轴头.SLDPRT
108 KB
59. 5YB-2-13-06 左轴头（2）.SLDPRT
107 KB
60. 5YB-2-13-07 右轴头.SLDPRT
96.7 KB
61. 5YB-2-13-08 右轴头（1）.SLDPRT
93.4 KB
62. 5YB-2-14 剥皮辊总成.SLDASM
196 KB
63. 5YB-2-14 连杆总成.SLDASM
195 KB
64. 5YB-2-14-01 轴棍（2）.SLDPRT
105 KB
65. 5YB-2-14-02 连接杆.SLDPRT
254 KB
66. 5YB-2-14-04 橡胶片挡圈.SLDPRT
81.8 KB
67. 5YB-2-14-05 橡胶片.SLDPRT
122 KB
68. 5YB-2-14-06 橡胶片挡圈插销.SLDPRT
41.3 KB
69. 5YB-2-14-07 外圈桶.SLDPRT
80.5 KB
70. 5YB-2-14-08 弹簧杆.SLDPRT
62.2 KB
71. 5YB-2-14-09 弹簧挡圈.SLDPRT
62.9 KB
72. 5YB-2-14-10 弹簧.SLDPRT
324 KB
73. 5YB-2-15 右支撑轴（总成）.SLDASM
446 KB
74. 5YB-2-15-01 轴.SLDPRT
128 KB
75. 5YB-2-15-02 挡圈（短）.SLDPRT
96.4 KB
76. 5YB-2-15-03 挡圈（长）.SLDPRT
75.9 KB
77. 5YB-2-15-05 圆锥齿轮.SLDPRT
315 KB
78. 5YB-2-15-06 链轮.SLDPRT
374 KB
79. 5YB-2-16-L 左边板总成.SLDASM
151 KB
80. 5YB-2-16-L-01上护链板固定座.SLDPRT
72.3 KB
81. 5YB-2-16-L-02下护链板固定座.SLDPRT
72.6 KB
82. 5YB-2-16-L-03 左隔三角板.SLDPRT
72.4 KB
83. 5YB-2-16-L-04 左边板架.SLDPRT
241 KB
84. 5YB-2-16-R 右边板总成.SLDASM
182 KB
85. 5YB-2-16-R-01大护链板固定座.SLDPRT
72.9 KB
86. 5YB-2-16-R-02大护链板固定座.SLDPRT
72.9 KB
87. 5YB-2-16-R-03大护链板固定座.SLDPRT
72.9 KB
88. 5YB-2-16-R-04大护链板固定座.SLDPRT
72.9 KB
89. 5YB-2-16-R-05凸型板.SLDPRT
94.5 KB
90. 5YB-2-16-R-06小护链板固定座.SLDPRT
67.1 KB
91. 5YB-2-16-R-07小护链板固定座.SLDPRT
71.2 KB
92. 5YB-2-16-R-08右隔三角板.SLDPRT
72.5 KB
93. 5YB-2-16-R-09右边板架.SLDPRT
521 KB
94. 5YB-2-17 机架总成.SLDASM
220 KB
95. 5YB-2-17-01 支撑板.SLDPRT
62 KB
96. 5YB-2-17-02 铁皮.SLDPRT
69.5 KB
97. 5YB-2-17-03 边板.SLDPRT
118 KB
98. 5YB-2-17-04 中间板.SLDPRT
180 KB
99. 5YB-2-17-05 板片.SLDPRT
59 KB
100. 5YB-2-17-06 连接架 不等边角钢.SLDPRT
86.7 KB
101. 5YB-2-17-07 右上架槽钢.SLDPRT
115 KB
102. 5YB-2-17-08 左上架槽钢.SLDPRT
101 KB
103. 5YB-2-17-09 右上架连接槽钢.SLDPRT
87.6 KB
104. 5YB-2-17-10 支撑架（3个）.SLDPRT
77.1 KB
105. 5YB-2-17-11 支撑架.SLDPRT
103 KB
106. 5YB-2-17-12 下架长连接.SLDPRT
68.1 KB
107. 5YB-2-17-13 中间架.SLDPRT
106 KB
108. 5YB-2-17-14 中间连接架.SLDPRT
82.1 KB
109. 5YB-2-17-15 中间长连接架.SLDPRT
71.2 KB
110. 5YB-2-17-16 下连接架.SLDPRT
73.9 KB
111. 5YB-2剥皮辊总成.SLDASM
660 KB
112. GB／T1096-2003普通平键A型8×18.SLDPRT
174 KB
113. GB／T14-1988大半圆头方颈螺栓M12×68.SLDPRT
100 KB
114. GB／T1564-2003普通A型楔键8×50.SLDPRT
91.6 KB
115. GB／T276-94深沟球轴承6206-2RS.SLDPRT
490 KB
116. GB／T276-94深沟球轴承6304-2Z.SLDPRT
413 KB
117. GB／T29．1-1988六角头头部带槽螺栓A级和B级M5×10.SLDPRT
212 KB
118. GB／T31．3-1988六角头螺杆带孔螺栓细牙A级和B级M10×70.SLDPRT
185 KB
119. GB／T3882-1995外球面球轴承UC205.SLDPRT
156 KB
120. GB／T3882-1995外球面球轴承UC206.SLDPRT
145 KB
121. GB／T41-20001型六角螺母C级M12.SLDPRT
114 KB
122. GB／T41-20001型六角螺母C级M8.SLDPRT
111 KB
123. GB／T5780-2000六角头螺栓C级M8×25.SLDPRT
198 KB
124. GB／T5781-2000六角头螺栓全螺纹C级M10×45.SLDPRT
198 KB
125. GB／T5781-2000六角头螺栓全螺纹C级M10×80.SLDPRT
197 KB
126. GB／T6170-20001型六角螺母A级和B级M10.SLDPRT
119 KB
127. GB／T6172．1-2000六角薄螺母A级和B级M10.SLDPRT
128 KB
128. GB／T7809-1995冲压圆形座PF206.SLDPRT
96.7 KB
129. GB／T7810-1995带立式座轴承UCP206.SLDPRT
313 KB
130. GB／T867-1986半圆头铆钉5×18.SLDPRT
60.2 KB
131. GB／T93-1987标准型弹性垫圈(零件)12×6．2.SLDPRT
113 KB
132. GB／T95-2002平垫圈C级10×2.SLDPRT
51 KB
133. GB／T97．1-2002平垫圈A级10×2.SLDPRT
66.3 KB
134. GB／T97．2-1985平垫圈倒角型A级16×3.SLDPRT
60.6 KB
135. 内链节.SLDPRT
117 KB
136. 外链节.SLDPRT
73.3 KB
137. 链节.SLDASM
105 KB
