| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 070865零件1.SLDPRT | 403 KB |
| 2 | 070865零件2.SLDPRT | 175 KB |
| 3 | 250立柱.SLDPRT | 202 KB |
| 4 | 550门档（出线柜）.SLDPRT | 210 KB |
| 5 | 8E抽屉(H=200)-CDMK 125C.SLDPRT.SLDASM | 1.79 MB |
| 6 | 8E抽屉门焊接(H=200).SLDPRT.SLDASM | 120 KB |
| 7 | 8E门板(H=200).SLDPRT | 300 KB |
| 8 | C型材900mm（4小孔）.SLDPRT | 662 KB |
| 9 | C型材（1875mm，敷铝锌6小孔).SLDPRT | 767 KB |
| 10 | C型材（2000mm）（4小孔）.SLDPRT | 412 KB |
| 11 | C型材（2200mm，敷铝锌3小孔1大孔).SLDPRT | 897 KB |
| 12 | C型材（225mm，敷铝锌6小孔).SLDPRT | 331 KB |
| 13 | C型材（750mm，敷铝锌6小孔).SLDPRT | 396 KB |
| 14 | H300假门（出线柜）.SLDPRT | 248 KB |
| 15 | ITC0003495P0001 一次动插件(DCT6C-B-3-400A).SLDPRT | 208 KB |
| 16 | ITC0003503P0001抽屉左右导轨（长429）.SLDPRT | 297 KB |
| 17 | ITC0003507P0001塑料抽屉滚轮.SLDPRT | 148 KB |
| 18 | ITG1514006S0202手工焊用焊接螺柱 M6X20 铜 8.8级.sldprt | 140 KB |
| 19 | L=750框架上下横梁.SLDASM | 335 KB |
| 20 | L型支架.SLDPRT | 84.8 KB |
| 21 | T800 前下通风板.SLDPRT | 239 KB |
| 22 | T800出线柜前底板.SLDPRT | 214 KB |
| 23 | T800出线柜后底板（1000深）.SLDPRT | 208 KB |
| 24 | T800前上门（出线柜）.SLDPRT | 227 KB |
| 25 | T800右后门（出线柜）.SLDPRT | 275 KB |
| 26 | T800后上通风板（出线柜）.SLDPRT | 271 KB |
| 27 | T800左后门（出线柜）.SLDPRT | 257 KB |
| 28 | T800电缆室门（出线柜）.SLDPRT | 439 KB |
| 29 | T800眉头.SLDPRT | 361 KB |
| 30 | T800顶盖(800柜深).SLDPRT | 354 KB |
| 31 | 低压-柜体左前侧隔板.SLDPRT | 314 KB |
| 32 | 低压-柜体左后侧隔板（800深）.SLDPRT | 285 KB |
| 33 | 低压出线柜前侧加强筋.SLDPRT | 492 KB |
| 34 | 低压出线柜后侧加强筋(1000深).SLDPRT | 593 KB |
| 35 | 低压眉头支架.SLDPRT | 185 KB |
| 36 | 出线柜垂直通道排（80X6）.SLDASM | 109 KB |
| 37 | 出线柜整体装配（800X1000X2200）.SLDASM | 4.87 MB |
| 38 | 出线柜电缆室封板1.SLDPRT | 558 KB |
| 39 | 出线柜电缆室封板2.SLDPRT | 453 KB |
| 40 | 出线框架（800X1000X2200）.SLDASM | 1.84 MB |
| 41 | 分层隔板（手拉机构）.SLDPRT | 1.64 MB |
| 42 | 后门横梁（T800）.SLDPRT | 231 KB |
| 43 | 后门锁杆固定支架.SLDPRT | 106 KB |
| 44 | 垂直母线A相-80.SLDPRT | 143 KB |
| 45 | 垂直母线B相-80.SLDPRT | 91 KB |
| 46 | 垂直母线C相-80.SLDPRT | 124 KB |
| 47 | 垂直通道左右侧板(镜像).SLDPRT | 426 KB |
| 48 | 垂直通道左右侧板.SLDPRT | 441 KB |
| 49 | 垂直通道盖板.SLDPRT | 5.24 MB |
| 50 | 塑壳安装板（SZM1-125L）.SLDPRT | 257 KB |
| 51 | 塑壳断路器SZM1-125L.SLDPRT | 365 KB |
| 52 | 定位角板.SLDPRT | 105 KB |
| 53 | 左铰链.SLDPRT | 123 KB |
| 54 | 左铰链2.SLDPRT | 89.6 KB |
| 55 | 左铰链销.SLDPRT | 89.8 KB |
| 56 | 手拉机构左拉手.SLDPRT | 248 KB |
| 57 | 手拉机构左拉手装配.SLDASM | 143 KB |
| 58 | 手拉机构按钮.SLDPRT | 136 KB |
| 59 | 抽屉右侧板(8E-1.0).SLDPRT | 871 KB |
| 60 | 抽屉右拉手.SLDPRT | 187 KB |
| 61 | 抽屉后板(8E-1.0).SLDPRT | 503 KB |
| 62 | 抽屉后隔板(8E-1.0).SLDPRT | 276 KB |
| 63 | 抽屉左侧板(8E-1.0).SLDPRT | 850 KB |
| 64 | 抽屉左右导轨（长419）.SLDPRT | 429 KB |
| 65 | 抽屉左右导轨（长419）镜像.SLDPRT | 311 KB |
| 66 | 抽屉底板(1.0）.SLDPRT | 1.37 MB |
| 67 | 抽屉横拉梁(1.0).SLDPRT | 165 KB |
| 68 | 抽屉锁架.SLDPRT | 162 KB |
| 69 | 抽屉门铰链.SLDASM | 67.4 KB |
| 70 | 抽屉门铰链DJL3-4.SLDPRT | 106 KB |
| 71 | 抽屉门铰链定位插销.SLDPRT | 82.4 KB |
| 72 | 抽屉门锁装配.SLDPRT | 591 KB |
| 73 | 操作手柄（NGCSB-65）.SLDASM | 166 KB |
| 74 | 机构安装板（手拉机构）.SLDPRT | 597 KB |
| 75 | 框架上横梁L=750(焊接型).SLDPRT | 467 KB |
| 76 | 框架上横梁左右堵板.SLDPRT | 110 KB |
| 77 | 框架紧固件.SLDPRT | 74.7 KB |
| 78 | 汇鑫ITC0003265P0001低压-带定位角板.SLDPRT | 108 KB |
| 79 | 汇鑫ITC0003558P0001通风板安装支架.SLDPRT | 127 KB |
| 80 | 汇鑫三极垂直母线夹.SLDPRT | 132 KB |
| 81 | 电缆室门挡板（T150）.SLDPRT | 289 KB |
| 82 | 通道顶封板.SLDPRT | 132 KB |
| 83 | 铰链(HANL 100 001R1).SLDASM | 113 KB |

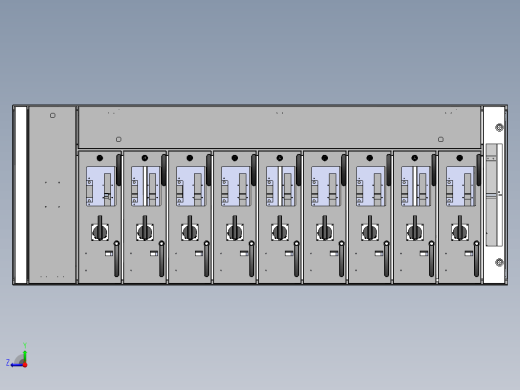

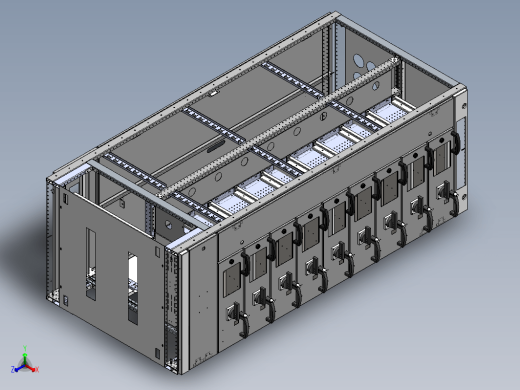

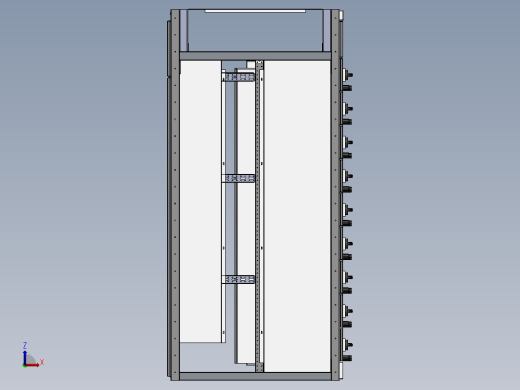

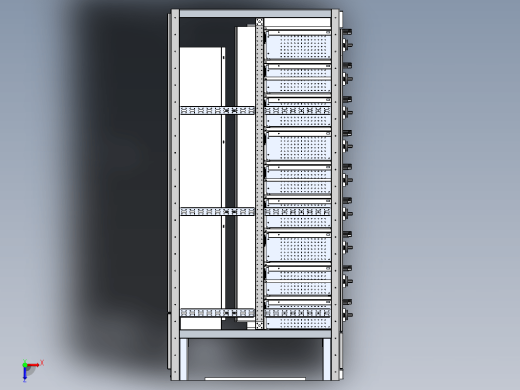

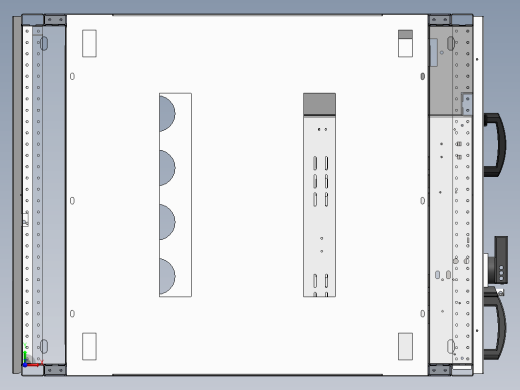

二代GCS低压出线柜
图纸ID：10183573
文件大小：37.72M
软件版本：
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2024-06-15
图纸介绍：
下载模型
枕松涛
作品: 116
粉丝: 0
文件列表
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
