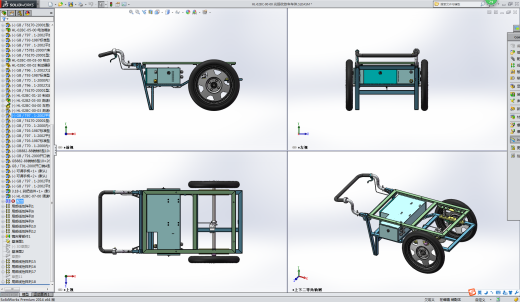

交通运输 / 车辆工程 / 电动光缆收放车

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	3.18-L 刹把上夹块.SLDPRT	914 KB
2	3.18-L 刹把下夹块.SLDPRT	226 KB
3	3.18-L 刹把手柄.SLDPRT	299 KB
4	3.18-L 刹把组件.SLDASM	202 KB
5	GB802-1988组合式盖形螺母M6.SLDPRT	239 KB
6	GB802-1988组合式盖形螺母M8.SLDPRT	248 KB
7	GB882-88销轴B型10×20.SLDPRT	212 KB
8	GB882-88销轴B型10×24.SLDPRT	215 KB
9	GB882-88销轴B型10×26.SLDPRT	241 KB
10	GB／T1096-2003普通平键A型6×30.SLDPRT	193 KB
11	GB／T5780-2000六角头螺栓C级(M14)×80.SLDPRT	350 KB
12	GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT	386 KB
13	GB／T5781-2000六角头螺栓全螺纹C级M10×50.SLDPRT	377 KB
14	GB／T5781-2000六角头螺栓全螺纹C级M8×40.SLDPRT	383 KB
15	GB／T5783-2000六角头螺栓全螺纹M4×8.SLDPRT	366 KB
16	GB／T6170-20001型六角螺母A级和B级M10.SLDPRT	222 KB
17	GB／T6170-20001型六角螺母A级和B级M12.SLDPRT	233 KB
18	GB／T6170-20001型六角螺母A级和B级M14.SLDPRT	222 KB
19	GB／T6170-20001型六角螺母A级和B级M4.SLDPRT	234 KB
20	GB／T6170-20001型六角螺母A级和B级M4.SLDPRT	245 KB
21	GB／T6170-20001型六角螺母A级和B级M6.SLDPRT	238 KB
22	GB／T6170-20001型六角螺母A级和B级M8.SLDPRT	164 KB
23	GB／T6170-20001型六角螺母A级和B级M8.SLDPRT	240 KB
24	GB／T6181-1986六角开槽薄螺母A级和B级M12.SLDPRT	304 KB
25	GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT	244 KB
26	GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT	244 KB
27	GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT	293 KB
28	GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT	431 KB
29	GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT	268 KB
30	GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT	210 KB
31	GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT	219 KB
32	GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT	331 KB
33	GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT	229 KB
34	GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT	247 KB
35	GB／T7810-1995带立式座轴承UCP206.SLDPRT	757 KB
36	GB／T818-2000十字槽盘头螺钉M4×14.SLDPRT	282 KB
37	GB／T819．1-2000十字槽沉头螺钉M3×6.SLDPRT	219 KB
38	GB／T819．1-2000十字槽沉头螺钉M3×6.SLDPRT	230 KB
39	GB／T819．1-2000十字槽沉头螺钉M4×14.SLDPRT	250 KB
40	GB／T819．1-2000十字槽沉头螺钉M6×20.SLDPRT	233 KB
41	GB／T91-2000开口销A型3．2×25.SLDPRT	191 KB
42	GB／T91-2000开口销A型3．2×25.SLDPRT	207 KB
43	GB／T91-2000开口销A型3．2×40.SLDPRT	200 KB
44	GB／T91-2000开口销A型4×25.SLDPRT	205 KB
45	GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT	149 KB
46	GB／T93-1987标准型弹性垫圈(装配)14×3．6.SLDPRT	149 KB
47	GB／T93-1987标准型弹性垫圈(装配)20×5.SLDPRT	147 KB
48	GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT	143 KB
49	GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT	148 KB
50	GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT	151 KB
51	GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT	142 KB
52	GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT	145 KB
53	GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT	147 KB
54	GB／T93-1987标准型弹性垫圈(装配)8×2．1.SLDPRT	146 KB
55	GB／T95-2002平垫圈C级14×2．5.SLDPRT	135 KB
56	GB／T96．1-2002大垫圈A级6×1．6.SLDPRT	122 KB
57	GB／T97．1-2002平垫圈A级10×2.SLDPRT	131 KB
58	GB／T97．1-2002平垫圈A级12×2．5.SLDPRT	134 KB
59	GB／T97．1-2002平垫圈A级20×3.SLDPRT	129 KB
60	GB／T97．1-2002平垫圈A级4×0．8.SLDPRT	131 KB
61	GB／T97．1-2002平垫圈A级4×0．8.SLDPRT	133 KB
62	GB／T97．1-2002平垫圈A级5×1.SLDPRT	132 KB
63	GB／T97．1-2002平垫圈A级6×1．6.SLDPRT	135 KB
64	GB／T97．1-2002平垫圈A级8×1．6.SLDPRT	126 KB
65	HB362-65 端部并紧磨平40x100 压簧.SLDPRT	773 KB
66	HL-02BC-00-00 光缆收放车车体.STEP	19.6 MB
67	HL-02BC-00-00 光缆收放车车体.PDF	174 KB
68	HL-02BC-00-00 光缆收放车车体.SLDASM	6.36 MB
69	HL-02BC-00-00 光缆收放车车体.SLDDRW	2.86 MB
70	HL-02BC-00-00 光缆收放车车体.pdf	221 KB
71	HL-02BC-00-01 车把销轴.PDF	53.4 KB
72	HL-02BC-00-01 车把销轴.SLDDRW	499 KB
73	HL-02BC-00-01 车把销轴.SLDPRT	366 KB
74	HL-02BC-00-02 制动器固定座.PDF	70.5 KB
75	HL-02BC-00-02 制动器固定座.SLDDRW	617 KB
76	HL-02BC-00-02 制动器固定座.SLDPRT	490 KB
77	HL-02BC-00-03 测速传感器支架.PDF	63.8 KB
78	HL-02BC-00-03 测速传感器支架.SLDDRW	498 KB
79	HL-02BC-00-03 测速传感器支架.SLDPRT	409 KB
80	HL-02BC-00-03-00 制动器.SLDASM	1.03 MB
81	HL-02BC-00-03-01 制动器固定臂.SLDPRT	418 KB
82	HL-02BC-00-03-02 制动器夹钳A.SLDPRT	421 KB
83	HL-02BC-00-03-03 制动器夹钳B.SLDPRT	769 KB
84	HL-02BC-00-03-04 制动器摇臂.SLDPRT	506 KB
85	HL-02BC-01-00 车架组焊.PDF	134 KB
86	HL-02BC-01-00 车架组焊.SLDASM	1.13 MB
87	HL-02BC-01-00 车架组焊.SLDDRW	1.48 MB
88	HL-02BC-01-00 车架组焊.pdf	415 KB
89	HL-02BC-01-01 车架中间横梁.PDF	48.9 KB
90	HL-02BC-01-01 车架中间横梁.SLDDRW	478 KB
91	HL-02BC-01-01 车架中间横梁.SLDPRT	1.03 MB
92	HL-02BC-01-01 车架本体.SLDPRT	1.95 MB
93	HL-02BC-01-02 制动器拉线固定管.PDF	53.5 KB
94	HL-02BC-01-02 制动器拉线固定管.SLDDRW	440 KB
95	HL-02BC-01-02 制动器拉线固定管.SLDPRT	159 KB
96	HL-02BC-01-02 车架轴承座基板.SLDPRT	403 KB
97	HL-02BC-01-03 车把安装座-B.PDF	66 KB
98	HL-02BC-01-03 车把安装座-B.SLDDRW	722 KB
99	HL-02BC-01-03 车把安装座-B.SLDPRT	546 KB
100	HL-02BC-01-04 端盖.PDF	47.3 KB
101	HL-02BC-01-04 端盖.SLDDRW	981 KB
102	HL-02BC-01-04 端盖.SLDPRT	136 KB
103	HL-02BC-01-05 机头铰链B.SLDPRT	232 KB
104	HL-02BC-01-05 机头铰链B.PDF	53.4 KB
105	HL-02BC-01-05 机头铰链B.SLDDRW	654 KB
106	HL-02BC-01-06 制动器安装焊片.SLDPRT	153 KB
107	HL-02BC-01-06 把手立柱.PDF	49.6 KB
108	HL-02BC-01-06 把手立柱.SLDDRW	539 KB
109	HL-02BC-01-06 把手立柱.SLDPRT	1.08 MB
110	HL-02BC-01-07 车架C型梁.PDF	73.1 KB
111	HL-02BC-01-07 车架C型梁.SLDDRW	759 KB
112	HL-02BC-01-07 车架C型梁.SLDPRT	1.51 MB
113	HL-02BC-01-07制动器调整垫片.SLDPRT	148 KB
114	HL-02BC-01-08 拉环补强板.PDF	54.2 KB
115	HL-02BC-01-08 拉环补强板.SLDDRW	494 KB
116	HL-02BC-01-08 拉环补强板.SLDPRT	161 KB
117	HL-02BC-01-09 中间纵梁.PDF	56 KB
118	HL-02BC-01-09 中间纵梁.SLDDRW	523 KB
119	HL-02BC-01-09 中间纵梁.SLDPRT	1.06 MB
120	HL-02BC-01-09 制动器拉线固定管.SLDPRT	160 KB
121	HL-02BC-01-10 制动器安装焊片.PDF	58.6 KB
122	HL-02BC-01-10 制动器安装焊片.SLDDRW	518 KB
123	HL-02BC-01-10 制动器安装焊片.SLDPRT	149 KB
124	HL-02BC-01-10 制动器拉线护管.SLDPRT	498 KB
125	HL-02BC-01-11 车架轴承座基板.PDF	65.4 KB
126	HL-02BC-01-11 车架轴承座基板.SLDDRW	503 KB
127	HL-02BC-01-11 车架轴承座基板.SLDPRT	365 KB
128	HL-02BC-01-12 短立柱.PDF	47.5 KB
129	HL-02BC-01-12 短立柱.SLDDRW	525 KB
130	HL-02BC-01-12 短立柱.SLDPRT	1.05 MB
131	HL-02BC-01-13 车腿焊片.PDF	47.8 KB
132	HL-02BC-01-13 车腿焊片.SLDDRW	479 KB
133	HL-02BC-01-13 车腿焊片.SLDPRT	189 KB
134	HL-02BC-02-00 车轮组件.PDF	192 KB
135	HL-02BC-02-00 车轮组件.SLDASM	2.42 MB
136	HL-02BC-02-00 车轮组件.SLDDRW	2.03 MB
137	HL-02BC-02-00 车轮组件.pdf	295 KB
138	HL-02BC-02-01 车轮轴.PDF	72.2 KB
139	HL-02BC-02-01 车轮轴.SLDDRW	820 KB
140	HL-02BC-02-01 车轮轴.SLDPRT	449 KB
141	HL-02BC-02-02 车轮(胎).SLDPRT	581 KB
142	HL-02BC-02-02 轮毂法兰.PDF	83.4 KB
143	HL-02BC-02-02 轮毂法兰.SLDDRW	769 KB
144	HL-02BC-02-02 轮毂法兰.SLDPRT	1.04 MB
145	HL-02BC-02-03 测速盘.PDF	70 KB
146	HL-02BC-02-03 测速盘.SLDDRW	696 KB
147	HL-02BC-02-03 测速盘.SLDPRT	307 KB
148	HL-02BC-02-04 碟刹片转接法兰.PDF	66.7 KB
149	HL-02BC-02-04 碟刹片转接法兰.SLDDRW	589 KB
150	HL-02BC-02-04 碟刹片转接法兰.SLDPRT	266 KB
151	HL-02BC-02-04-03 计量盘磁铁.SLDPRT	283 KB
152	HL-02BC-03-00 车架减振弹簧组件.PDF	85.6 KB
153	HL-02BC-03-00 车架减振弹簧组件.SLDASM	1.18 MB
154	HL-02BC-03-00 车架减振弹簧组件.SLDDRW	1.57 MB
155	HL-02BC-03-00 车架减振弹簧组件.pdf	140 KB
156	HL-02BC-03-01 车架减振弹簧底板.PDF	72.8 KB
157	HL-02BC-03-01 车架减振弹簧底板.SLDDRW	573 KB
158	HL-02BC-03-01 车架减振弹簧底板.SLDPRT	412 KB
159	HL-02BC-03-02 减振弹簧芯轴.PDF	61.8 KB
160	HL-02BC-03-02 减振弹簧芯轴.SLDDRW	570 KB
161	HL-02BC-03-02 减振弹簧芯轴.SLDPRT	241 KB
162	HL-02BC-03-03 减振弹簧套筒.PDF	61.7 KB
163	HL-02BC-03-03 减振弹簧套筒.SLDDRW	512 KB
164	HL-02BC-03-03 减振弹簧套筒.SLDPRT	231 KB
165	HL-02BC-03-04 减振弹簧上盖板.PDF	60.7 KB
166	HL-02BC-03-04 减振弹簧上盖板.SLDDRW	528 KB
167	HL-02BC-03-04 减振弹簧上盖板.SLDPRT	377 KB
168	HL-02BC-03-05 弹簧压板.PDF	48.9 KB
169	HL-02BC-03-05 弹簧压板.SLDDRW	416 KB
170	HL-02BC-03-05 弹簧压板.SLDPRT	289 KB
171	HL-02BC-04-00 车把组件.PDF	135 KB
172	HL-02BC-04-00 车把组件.SLDASM	476 KB
173	HL-02BC-04-00 车把组件.SLDDRW	742 KB
174	HL-02BC-04-00 车把组件.pdf	183 KB
175	HL-02BC-04-01 车把.PDF	67.3 KB
176	HL-02BC-04-01 车把.SLDDRW	614 KB
177	HL-02BC-04-01 车把.SLDPRT	585 KB
178	HL-02BC-04-01 车把把套.SLDPRT	362 KB
179	HL-02BC-04-02 车把定位件.PDF	63.9 KB
180	HL-02BC-04-02 车把定位件.SLDDRW	716 KB
181	HL-02BC-04-02 车把定位件.SLDPRT	453 KB
182	HL-02BC-04-03 螺栓垫圈.PDF	52.1 KB
183	HL-02BC-04-03 螺栓垫圈.SLDDRW	435 KB
184	HL-02BC-04-03 螺栓垫圈.SLDPRT	203 KB
185	HL-02BC-04-03 车把把套.SLDPRT	217 KB
186	HL-02BC-05-00 电池箱.pdf	648 KB
187	HL-02BC-05-00 电池箱装配.SLDDRW.SLDASM	1.71 MB
188	HL-02BC-05-00 电池箱装配图.PDF	246 KB
189	HL-02BC-05-00 电池箱装配图.SLDDRW	3.07 MB
190	HL-02BC-05-01-00 电池箱箱体.PDF	228 KB
191	HL-02BC-05-01-00 电池箱箱体.SLDASM	1.28 MB
192	HL-02BC-05-01-00 电池箱箱体.SLDDRW	1.68 MB
193	HL-02BC-05-01-01 电池安装盒体.PDF	108 KB
194	HL-02BC-05-01-01 电池安装盒体.SLDDRW	714 KB
195	HL-02BC-05-01-01 电池安装盒体.SLDPRT	2.33 MB
196	HL-02BC-05-01-02 电池箱侧板-R.PDF	72.2 KB
197	HL-02BC-05-01-02 电池箱侧板-R.SLDDRW	564 KB
198	HL-02BC-05-01-02 电池箱侧板-R.SLDPRT	1.07 MB
199	HL-02BC-05-01-03 电池箱侧门-L.PDF	76.4 KB
200	HL-02BC-05-01-03 电池箱侧门-L.SLDDRW	952 KB
201	HL-02BC-05-01-03 电池箱侧门-L.SLDPRT	502 KB
202	HL-02BC-05-01-04 电池箱侧板-L.PDF	66.8 KB
203	HL-02BC-05-01-04 电池箱侧板-L.SLDDRW	1.06 MB
204	HL-02BC-05-01-04 电池箱侧板-L.SLDPRT	647 KB
205	HL-02BC-05-01-05 电池箱前门.PDF	72.4 KB
206	HL-02BC-05-01-05 电池箱前门.SLDDRW	512 KB
207	HL-02BC-05-01-05 电池箱前门.SLDPRT	477 KB
208	HL-02BC-05-01-06 门锁锁舌定位件.PDF	58.2 KB
209	HL-02BC-05-01-06 门锁锁舌定位件.SLDDRW	408 KB
210	HL-02BC-05-01-06 门锁锁舌定位件.SLDPRT	243 KB
211	HL-02BC-05-01-07 电池安装基板.PDF	77.8 KB
212	HL-02BC-05-01-07 电池安装基板.SLDDRW	649 KB
213	HL-02BC-05-01-07 电池安装基板.SLDPRT	1.4 MB
214	HL-02BC-05-01-08 端子安装板.PDF	81.3 KB
215	HL-02BC-05-01-08 端子安装板.SLDDRW	643 KB
216	HL-02BC-05-01-08 端子安装板.SLDPRT	736 KB
217	HL-02BC-05-01-09 中间隔板.PDF	78.5 KB
218	HL-02BC-05-01-09 中间隔板.SLDDRW	872 KB
219	HL-02BC-05-01-09 中间隔板.SLDPRT	1.49 MB
220	HL-02BC-05-01-10 电池箱侧门-R.PDF	70.9 KB
221	HL-02BC-05-01-10 电池箱侧门-R.SLDDRW	560 KB
222	HL-02BC-05-01-10 电池箱侧门-R.SLDPRT	480 KB
223	HL-02BC-05-02 电池固定导轨.PDF	61.3 KB
224	HL-02BC-05-02 电池固定导轨.SLDDRW	517 KB
225	HL-02BC-05-02 电池固定导轨.SLDPRT	243 KB
226	HL-02BC-05-03 泡沫衬板.PDF	47.9 KB
227	HL-02BC-05-03 泡沫衬板.SLDDRW	390 KB
228	HL-02BC-05-03 泡沫衬板.SLDPRT	175 KB
229	HL-02BC-05-04 锂电池定位块.PDF	62.6 KB
230	HL-02BC-05-04 锂电池定位块.SLDDRW	546 KB
231	HL-02BC-05-04 锂电池定位块.SLDPRT	221 KB
232	HL-02BC-05-05 TB-1512L 12位端子排.SLDASM	327 KB
233	HL-02BC-05-08 锂电池 20Ah48V.SLDASM	281 KB
234	HL-02BC-06-00 主机托架组焊B.PDF	96.3 KB
235	HL-02BC-06-00 主机托架组焊B.SLDASM	267 KB
236	HL-02BC-06-00 主机托架组焊B.SLDDRW	1 MB
237	HL-02BC-06-00 主机托架组焊B.pdf	134 KB
238	HL-02BC-06-01 主机托架.PDF	63.2 KB
239	HL-02BC-06-01 主机托架.SLDDRW	644 KB
240	HL-02BC-06-01 主机托架.SLDPRT	657 KB
241	HL-02BC-06-03 机头铰链.PDF	54 KB
242	HL-02BC-06-03 机头铰链.SLDDRW	580 KB
243	HL-02BC-06-03 机头铰链.SLDPRT	250 KB
244	HL-02BC-06-04 主机托架弹簧板.PDF	67.2 KB
245	HL-02BC-06-04 主机托架弹簧板.SLDDRW	569 KB
246	HL-02BC-06-04 主机托架弹簧板.SLDPRT	582 KB
247	HL-02BC-07-00 调速电位器组件.PDF	71.1 KB
248	HL-02BC-07-00 调速电位器组件.SLDASM	308 KB
249	HL-02BC-07-00 调速电位器组件.SLDDRW	645 KB
250	HL-02BC-07-00 调速电位器组件.pdf	119 KB
251	HL-02BC-07-01 调速电位器壳体.PDF	79.1 KB
252	HL-02BC-07-01 调速电位器壳体.SLDDRW	742 KB
253	HL-02BC-07-01 调速电位器壳体.SLDPRT	448 KB
254	HL-02BC-07-02 调速电位器安装板.PDF	61.7 KB
255	HL-02BC-07-02 调速电位器安装板.SLDDRW	511 KB
256	HL-02BC-07-02 调速电位器安装板.SLDPRT	233 KB
257	HL-02BZ-03-00 测速传感器组件.SLDASM	277 KB
258	HL-02BZ-03-07 测速传感器底座.SLDPRT	327 KB
259	HL-02BZ-03-08 测速传感器上盖.SLDPRT	300 KB
260	RV09 花轴调速电位器 10K.SLDPRT	193 KB
261	TB-1512L 12位端子排.SLDASM	384 KB
262	cross recessed pan head screws gb.sldprt	875 KB
263	cross recessed pan head screws gb.sldprt	875 KB
264	keyshot渲染.png	1.02 MB
265	qq.bip	64.5 MB
266	spring lock washers--normal type gb.sldprt	563 KB
267	~$HL-02BC-01-03 车把安装座.SLDPRT	5 B
268	~$HL-02BC-06-00 主机托架组焊.SLDASM	5 B
269	~$HL-02BC-06-02 机头铰链.SLDPRT	5 B
270	主机托架组件零部件明细表.xlsx	15.1 KB
271	保存.png	1.96 MB
272	减震弹簧组建零部件明细表.xlsx	15.3 KB
273	可调手柄.SLDPRT	558 KB
274	各方位图.png	579 KB
275	左右对比.png	474 KB
276	总装.png	725 KB
277	手刹.png	687 KB
278	放缆机车体总装材料明细表.xls	1.94 MB
279	放缆机车体总装材料明细表.xlsx	217 KB
280	渲染.jpg	471 KB
281	电池箱箱体零部件明细表.xlsx	15.5 KB
282	电池箱组件零部件明细表.xlsx	15.8 KB
283	电池箱装配.SLDDRW.SLDASM	2.51 MB
284	碟刹片-手刹.SLDPRT	219 KB
285	端子排本体12位.SLDPRT	392 KB
286	端子排连接片.SLDPRT	183 KB
287	细节.png	974 KB
288	背部结构.png	351 KB
289	蓄电瓶中间外壳-03.SLDPRT	234 KB
290	蓄电瓶外壳-03.SLDPRT	310 KB
291	蓄电瓶外壳底座-03.SLDPRT	319 KB
292	调电位器组件材料明细表.xlsx	15.1 KB
293	调速电位器.SLDPRT	182 KB
294	车把把套内径28×850.SLDPRT	222 KB
295	车把组件零部件明细表.xlsx	15.2 KB
296	车架组件零部件明细表.xlsx	15.7 KB
297	车轮(胎)2.75-14.SLDPRT	702 KB
298	车轮组建零部件明细表.xlsx	15.9 KB
299	轮毂.png	468 KB
300	轮毂螺帽.SLDPRT	285 KB
301	轮轴锁母.SLDPRT	334 KB
302	钢琴合页-227.SLDASM	231 KB
303	钢琴合页-320.SLDASM	247 KB
304	钢琴合页-326.SLDASM	224 KB
305	钢琴合页A.SLDPRT	363 KB
306	钢琴合页B.SLDPRT	328 KB
307	钢琴合页D.SLDPRT	395 KB
308	钢琴合页E.SLDPRT	401 KB
309	钢琴合页F.SLDPRT	368 KB
310	钢琴合页H.SLDPRT	433 KB
311	钢琴合页芯轴-227.SLDPRT	157 KB
312	钢琴合页芯轴-320.SLDPRT	94.5 KB
313	钢琴合页芯轴-450.SLDPRT	92 KB
314	铰链.SLDPRT	170 KB
315	锁具 MF705-3C-4.SLDPRT	453 KB
316	锂电池 20Ah48V.SLDASM	271 KB
317	镜向GB／T97．1-2002平垫圈A级12×2．5.SLDPRT	107 KB
318	防水电缆接头 M16.SLDPRT	354 KB
319	防水电缆接头 M27.SLDPRT	357 KB

加入收藏

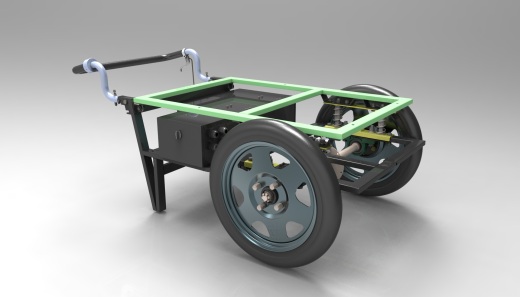

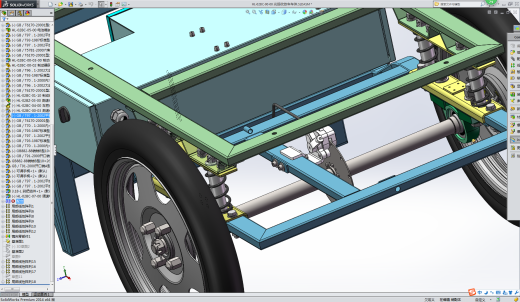

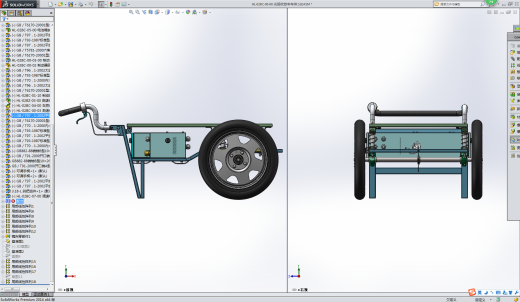

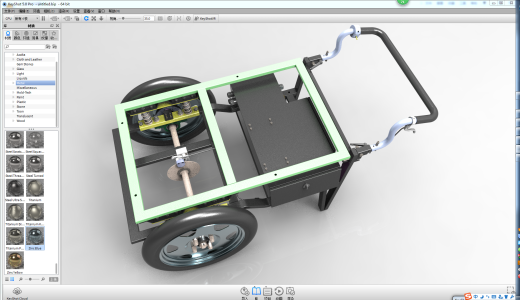

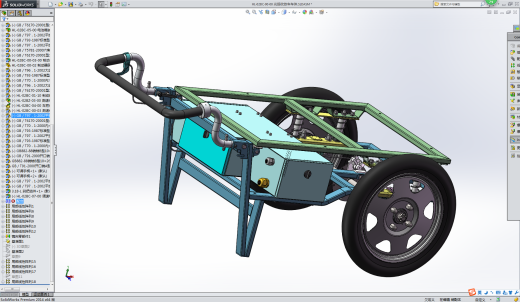

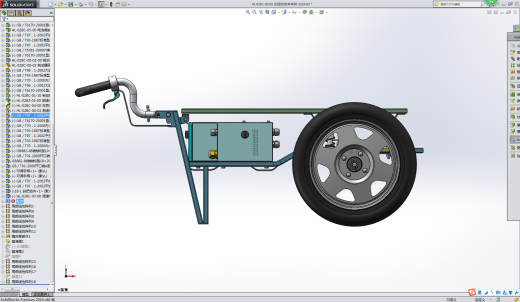

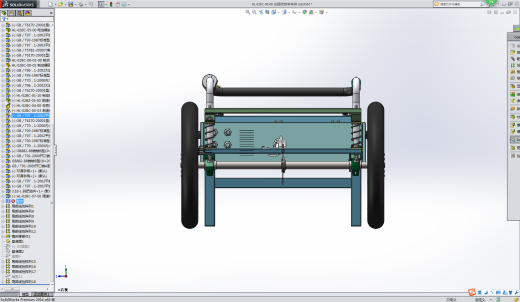

电动光缆收放车

图纸ID：10167087

文件大小：103.51M

软件版本：

SOLIDWORKS 2012,STEP

图纸格式：sldprt,sldasm,step,pdf

参数/编辑：可修改，包括参数

上传时间：2024-02-28

图纸介绍：

下载模型

雾散

+ 关注

作品: 122

粉丝: 0

文件列表

1. 3.18-L 刹把上夹块.SLDPRT

914 KB

2. 3.18-L 刹把下夹块.SLDPRT

226 KB

3. 3.18-L 刹把手柄.SLDPRT

299 KB

4. 3.18-L 刹把组件.SLDASM

202 KB

5. GB802-1988组合式盖形螺母M6.SLDPRT

239 KB

6. GB802-1988组合式盖形螺母M8.SLDPRT

248 KB

7. GB882-88销轴B型10×20.SLDPRT

212 KB

8. GB882-88销轴B型10×24.SLDPRT

215 KB

9. GB882-88销轴B型10×26.SLDPRT

241 KB

10. GB／T1096-2003普通平键A型6×30.SLDPRT

193 KB

11. GB／T5780-2000六角头螺栓C级(M14)×80.SLDPRT

350 KB

12. GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT

386 KB

13. GB／T5781-2000六角头螺栓全螺纹C级M10×50.SLDPRT

377 KB

14. GB／T5781-2000六角头螺栓全螺纹C级M8×40.SLDPRT

383 KB

15. GB／T5783-2000六角头螺栓全螺纹M4×8.SLDPRT

366 KB

16. GB／T6170-20001型六角螺母A级和B级M10.SLDPRT

222 KB

17. GB／T6170-20001型六角螺母A级和B级M12.SLDPRT

233 KB

18. GB／T6170-20001型六角螺母A级和B级M14.SLDPRT

222 KB

19. GB／T6170-20001型六角螺母A级和B级M4.SLDPRT

234 KB

20. GB／T6170-20001型六角螺母A级和B级M4.SLDPRT

245 KB

21. GB／T6170-20001型六角螺母A级和B级M6.SLDPRT

238 KB

22. GB／T6170-20001型六角螺母A级和B级M8.SLDPRT

164 KB

23. GB／T6170-20001型六角螺母A级和B级M8.SLDPRT

240 KB

24. GB／T6181-1986六角开槽薄螺母A级和B级M12.SLDPRT

304 KB

25. GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT

244 KB

26. GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT

244 KB

27. GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT

293 KB

28. GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT

431 KB

29. GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT

268 KB

30. GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT

210 KB

31. GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT

219 KB

32. GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT

331 KB

33. GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT

229 KB

34. GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT

247 KB

35. GB／T7810-1995带立式座轴承UCP206.SLDPRT

757 KB

36. GB／T818-2000十字槽盘头螺钉M4×14.SLDPRT

282 KB

37. GB／T819．1-2000十字槽沉头螺钉M3×6.SLDPRT

219 KB

38. GB／T819．1-2000十字槽沉头螺钉M3×6.SLDPRT

230 KB

39. GB／T819．1-2000十字槽沉头螺钉M4×14.SLDPRT

250 KB

40. GB／T819．1-2000十字槽沉头螺钉M6×20.SLDPRT

233 KB

41. GB／T91-2000开口销A型3．2×25.SLDPRT

191 KB

42. GB／T91-2000开口销A型3．2×25.SLDPRT

207 KB

43. GB／T91-2000开口销A型3．2×40.SLDPRT

200 KB

44. GB／T91-2000开口销A型4×25.SLDPRT

205 KB

45. GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT

149 KB

46. GB／T93-1987标准型弹性垫圈(装配)14×3．6.SLDPRT

149 KB

47. GB／T93-1987标准型弹性垫圈(装配)20×5.SLDPRT

147 KB

48. GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT

143 KB

49. GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT

148 KB

50. GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT

151 KB

51. GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT

142 KB

52. GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT

145 KB

53. GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT

147 KB

54. GB／T93-1987标准型弹性垫圈(装配)8×2．1.SLDPRT

146 KB

55. GB／T95-2002平垫圈C级14×2．5.SLDPRT

135 KB

56. GB／T96．1-2002大垫圈A级6×1．6.SLDPRT

122 KB

57. GB／T97．1-2002平垫圈A级10×2.SLDPRT

131 KB

58. GB／T97．1-2002平垫圈A级12×2．5.SLDPRT

134 KB

59. GB／T97．1-2002平垫圈A级20×3.SLDPRT

129 KB

60. GB／T97．1-2002平垫圈A级4×0．8.SLDPRT

131 KB

61. GB／T97．1-2002平垫圈A级4×0．8.SLDPRT

133 KB

62. GB／T97．1-2002平垫圈A级5×1.SLDPRT

132 KB

63. GB／T97．1-2002平垫圈A级6×1．6.SLDPRT

135 KB

64. GB／T97．1-2002平垫圈A级8×1．6.SLDPRT

126 KB

65. HB362-65 端部并紧磨平40x100 压簧.SLDPRT

773 KB

66. HL-02BC-00-00 光缆收放车车体.STEP

19.6 MB

67. HL-02BC-00-00 光缆收放车车体.PDF

174 KB

68. HL-02BC-00-00 光缆收放车车体.SLDASM

6.36 MB

69. HL-02BC-00-00 光缆收放车车体.SLDDRW

2.86 MB

70. HL-02BC-00-00 光缆收放车车体.pdf

221 KB

71. HL-02BC-00-01 车把销轴.PDF

53.4 KB

72. HL-02BC-00-01 车把销轴.SLDDRW

499 KB

73. HL-02BC-00-01 车把销轴.SLDPRT

366 KB

74. HL-02BC-00-02 制动器固定座.PDF

70.5 KB

75. HL-02BC-00-02 制动器固定座.SLDDRW

617 KB

76. HL-02BC-00-02 制动器固定座.SLDPRT

490 KB

77. HL-02BC-00-03 测速传感器支架.PDF

63.8 KB

78. HL-02BC-00-03 测速传感器支架.SLDDRW

498 KB

79. HL-02BC-00-03 测速传感器支架.SLDPRT

409 KB

80. HL-02BC-00-03-00 制动器.SLDASM

1.03 MB

81. HL-02BC-00-03-01 制动器固定臂.SLDPRT

418 KB

82. HL-02BC-00-03-02 制动器夹钳A.SLDPRT

421 KB

83. HL-02BC-00-03-03 制动器夹钳B.SLDPRT

769 KB

84. HL-02BC-00-03-04 制动器摇臂.SLDPRT

506 KB

85. HL-02BC-01-00 车架组焊.PDF

134 KB

86. HL-02BC-01-00 车架组焊.SLDASM

1.13 MB

87. HL-02BC-01-00 车架组焊.SLDDRW

1.48 MB

88. HL-02BC-01-00 车架组焊.pdf

415 KB

89. HL-02BC-01-01 车架中间横梁.PDF

48.9 KB

90. HL-02BC-01-01 车架中间横梁.SLDDRW

478 KB

91. HL-02BC-01-01 车架中间横梁.SLDPRT

1.03 MB

92. HL-02BC-01-01 车架本体.SLDPRT

1.95 MB

93. HL-02BC-01-02 制动器拉线固定管.PDF

53.5 KB

94. HL-02BC-01-02 制动器拉线固定管.SLDDRW

440 KB

95. HL-02BC-01-02 制动器拉线固定管.SLDPRT

159 KB

96. HL-02BC-01-02 车架轴承座基板.SLDPRT

403 KB

97. HL-02BC-01-03 车把安装座-B.PDF

66 KB

98. HL-02BC-01-03 车把安装座-B.SLDDRW

722 KB

99. HL-02BC-01-03 车把安装座-B.SLDPRT

546 KB

100. HL-02BC-01-04 端盖.PDF

47.3 KB

101. HL-02BC-01-04 端盖.SLDDRW

981 KB

102. HL-02BC-01-04 端盖.SLDPRT

136 KB

103. HL-02BC-01-05 机头铰链B.SLDPRT

232 KB

104. HL-02BC-01-05 机头铰链B.PDF

53.4 KB

105. HL-02BC-01-05 机头铰链B.SLDDRW

654 KB

106. HL-02BC-01-06 制动器安装焊片.SLDPRT

153 KB

107. HL-02BC-01-06 把手立柱.PDF

49.6 KB

108. HL-02BC-01-06 把手立柱.SLDDRW

539 KB

109. HL-02BC-01-06 把手立柱.SLDPRT

1.08 MB

110. HL-02BC-01-07 车架C型梁.PDF

73.1 KB

111. HL-02BC-01-07 车架C型梁.SLDDRW

759 KB

112. HL-02BC-01-07 车架C型梁.SLDPRT

1.51 MB

113. HL-02BC-01-07制动器调整垫片.SLDPRT

148 KB

114. HL-02BC-01-08 拉环补强板.PDF

54.2 KB

115. HL-02BC-01-08 拉环补强板.SLDDRW

494 KB

116. HL-02BC-01-08 拉环补强板.SLDPRT

161 KB

117. HL-02BC-01-09 中间纵梁.PDF

56 KB

118. HL-02BC-01-09 中间纵梁.SLDDRW

523 KB

119. HL-02BC-01-09 中间纵梁.SLDPRT

1.06 MB

120. HL-02BC-01-09 制动器拉线固定管.SLDPRT

160 KB

121. HL-02BC-01-10 制动器安装焊片.PDF

58.6 KB

122. HL-02BC-01-10 制动器安装焊片.SLDDRW

518 KB

123. HL-02BC-01-10 制动器安装焊片.SLDPRT

149 KB

124. HL-02BC-01-10 制动器拉线护管.SLDPRT

498 KB

125. HL-02BC-01-11 车架轴承座基板.PDF

65.4 KB

126. HL-02BC-01-11 车架轴承座基板.SLDDRW

503 KB

127. HL-02BC-01-11 车架轴承座基板.SLDPRT

365 KB

128. HL-02BC-01-12 短立柱.PDF

47.5 KB

129. HL-02BC-01-12 短立柱.SLDDRW

525 KB

130. HL-02BC-01-12 短立柱.SLDPRT

1.05 MB

131. HL-02BC-01-13 车腿焊片.PDF

47.8 KB

132. HL-02BC-01-13 车腿焊片.SLDDRW

479 KB

133. HL-02BC-01-13 车腿焊片.SLDPRT

189 KB

134. HL-02BC-02-00 车轮组件.PDF

192 KB

135. HL-02BC-02-00 车轮组件.SLDASM

2.42 MB

136. HL-02BC-02-00 车轮组件.SLDDRW

2.03 MB

137. HL-02BC-02-00 车轮组件.pdf

295 KB

138. HL-02BC-02-01 车轮轴.PDF

72.2 KB

139. HL-02BC-02-01 车轮轴.SLDDRW

820 KB

140. HL-02BC-02-01 车轮轴.SLDPRT

449 KB

141. HL-02BC-02-02 车轮(胎).SLDPRT

581 KB

142. HL-02BC-02-02 轮毂法兰.PDF

83.4 KB

143. HL-02BC-02-02 轮毂法兰.SLDDRW

769 KB

144. HL-02BC-02-02 轮毂法兰.SLDPRT

1.04 MB

145. HL-02BC-02-03 测速盘.PDF

70 KB

146. HL-02BC-02-03 测速盘.SLDDRW

696 KB

147. HL-02BC-02-03 测速盘.SLDPRT

307 KB

148. HL-02BC-02-04 碟刹片转接法兰.PDF

66.7 KB

149. HL-02BC-02-04 碟刹片转接法兰.SLDDRW

589 KB

150. HL-02BC-02-04 碟刹片转接法兰.SLDPRT

266 KB

151. HL-02BC-02-04-03 计量盘磁铁.SLDPRT

283 KB

152. HL-02BC-03-00 车架减振弹簧组件.PDF

85.6 KB

153. HL-02BC-03-00 车架减振弹簧组件.SLDASM

1.18 MB

154. HL-02BC-03-00 车架减振弹簧组件.SLDDRW

1.57 MB

155. HL-02BC-03-00 车架减振弹簧组件.pdf

140 KB

156. HL-02BC-03-01 车架减振弹簧底板.PDF

72.8 KB

157. HL-02BC-03-01 车架减振弹簧底板.SLDDRW

573 KB

158. HL-02BC-03-01 车架减振弹簧底板.SLDPRT

412 KB

159. HL-02BC-03-02 减振弹簧芯轴.PDF

61.8 KB

160. HL-02BC-03-02 减振弹簧芯轴.SLDDRW

570 KB

161. HL-02BC-03-02 减振弹簧芯轴.SLDPRT

241 KB

162. HL-02BC-03-03 减振弹簧套筒.PDF

61.7 KB

163. HL-02BC-03-03 减振弹簧套筒.SLDDRW

512 KB

164. HL-02BC-03-03 减振弹簧套筒.SLDPRT

231 KB

165. HL-02BC-03-04 减振弹簧上盖板.PDF

60.7 KB

166. HL-02BC-03-04 减振弹簧上盖板.SLDDRW

528 KB

167. HL-02BC-03-04 减振弹簧上盖板.SLDPRT

377 KB

168. HL-02BC-03-05 弹簧压板.PDF

48.9 KB

169. HL-02BC-03-05 弹簧压板.SLDDRW

416 KB

170. HL-02BC-03-05 弹簧压板.SLDPRT

289 KB

171. HL-02BC-04-00 车把组件.PDF

135 KB

172. HL-02BC-04-00 车把组件.SLDASM

476 KB

173. HL-02BC-04-00 车把组件.SLDDRW

742 KB

174. HL-02BC-04-00 车把组件.pdf

183 KB

175. HL-02BC-04-01 车把.PDF

67.3 KB

176. HL-02BC-04-01 车把.SLDDRW

614 KB

177. HL-02BC-04-01 车把.SLDPRT

585 KB

178. HL-02BC-04-01 车把把套.SLDPRT

362 KB

179. HL-02BC-04-02 车把定位件.PDF

63.9 KB

180. HL-02BC-04-02 车把定位件.SLDDRW

716 KB

181. HL-02BC-04-02 车把定位件.SLDPRT

453 KB

182. HL-02BC-04-03 螺栓垫圈.PDF

52.1 KB

183. HL-02BC-04-03 螺栓垫圈.SLDDRW

435 KB

184. HL-02BC-04-03 螺栓垫圈.SLDPRT

203 KB

185. HL-02BC-04-03 车把把套.SLDPRT

217 KB

186. HL-02BC-05-00 电池箱.pdf

648 KB

187. HL-02BC-05-00 电池箱装配.SLDDRW.SLDASM

1.71 MB

188. HL-02BC-05-00 电池箱装配图.PDF

246 KB

189. HL-02BC-05-00 电池箱装配图.SLDDRW

3.07 MB

190. HL-02BC-05-01-00 电池箱箱体.PDF

228 KB

191. HL-02BC-05-01-00 电池箱箱体.SLDASM

1.28 MB

192. HL-02BC-05-01-00 电池箱箱体.SLDDRW

1.68 MB

193. HL-02BC-05-01-01 电池安装盒体.PDF

108 KB

194. HL-02BC-05-01-01 电池安装盒体.SLDDRW

714 KB

195. HL-02BC-05-01-01 电池安装盒体.SLDPRT

2.33 MB

196. HL-02BC-05-01-02 电池箱侧板-R.PDF

72.2 KB

197. HL-02BC-05-01-02 电池箱侧板-R.SLDDRW

564 KB

198. HL-02BC-05-01-02 电池箱侧板-R.SLDPRT

1.07 MB

199. HL-02BC-05-01-03 电池箱侧门-L.PDF

76.4 KB

200. HL-02BC-05-01-03 电池箱侧门-L.SLDDRW

952 KB

201. HL-02BC-05-01-03 电池箱侧门-L.SLDPRT

502 KB

202. HL-02BC-05-01-04 电池箱侧板-L.PDF

66.8 KB

203. HL-02BC-05-01-04 电池箱侧板-L.SLDDRW

1.06 MB

204. HL-02BC-05-01-04 电池箱侧板-L.SLDPRT

647 KB

205. HL-02BC-05-01-05 电池箱前门.PDF

72.4 KB

206. HL-02BC-05-01-05 电池箱前门.SLDDRW

512 KB

207. HL-02BC-05-01-05 电池箱前门.SLDPRT

477 KB

208. HL-02BC-05-01-06 门锁锁舌定位件.PDF

58.2 KB

209. HL-02BC-05-01-06 门锁锁舌定位件.SLDDRW

408 KB

210. HL-02BC-05-01-06 门锁锁舌定位件.SLDPRT

243 KB

211. HL-02BC-05-01-07 电池安装基板.PDF

77.8 KB

212. HL-02BC-05-01-07 电池安装基板.SLDDRW

649 KB

213. HL-02BC-05-01-07 电池安装基板.SLDPRT

1.4 MB

214. HL-02BC-05-01-08 端子安装板.PDF

81.3 KB

215. HL-02BC-05-01-08 端子安装板.SLDDRW

643 KB

216. HL-02BC-05-01-08 端子安装板.SLDPRT

736 KB

217. HL-02BC-05-01-09 中间隔板.PDF

78.5 KB

218. HL-02BC-05-01-09 中间隔板.SLDDRW

872 KB

219. HL-02BC-05-01-09 中间隔板.SLDPRT

1.49 MB

220. HL-02BC-05-01-10 电池箱侧门-R.PDF

70.9 KB

221. HL-02BC-05-01-10 电池箱侧门-R.SLDDRW

560 KB

222. HL-02BC-05-01-10 电池箱侧门-R.SLDPRT

480 KB

223. HL-02BC-05-02 电池固定导轨.PDF

61.3 KB

224. HL-02BC-05-02 电池固定导轨.SLDDRW

517 KB

225. HL-02BC-05-02 电池固定导轨.SLDPRT

243 KB

226. HL-02BC-05-03 泡沫衬板.PDF

47.9 KB

227. HL-02BC-05-03 泡沫衬板.SLDDRW

390 KB

228. HL-02BC-05-03 泡沫衬板.SLDPRT

175 KB

229. HL-02BC-05-04 锂电池定位块.PDF

62.6 KB

230. HL-02BC-05-04 锂电池定位块.SLDDRW

546 KB

231. HL-02BC-05-04 锂电池定位块.SLDPRT

221 KB

232. HL-02BC-05-05 TB-1512L 12位端子排.SLDASM

327 KB

233. HL-02BC-05-08 锂电池 20Ah48V.SLDASM

281 KB

234. HL-02BC-06-00 主机托架组焊B.PDF

96.3 KB

235. HL-02BC-06-00 主机托架组焊B.SLDASM

267 KB

236. HL-02BC-06-00 主机托架组焊B.SLDDRW

1 MB

237. HL-02BC-06-00 主机托架组焊B.pdf

134 KB

238. HL-02BC-06-01 主机托架.PDF

63.2 KB

239. HL-02BC-06-01 主机托架.SLDDRW

644 KB

240. HL-02BC-06-01 主机托架.SLDPRT

657 KB

241. HL-02BC-06-03 机头铰链.PDF

54 KB

242. HL-02BC-06-03 机头铰链.SLDDRW

580 KB

243. HL-02BC-06-03 机头铰链.SLDPRT

250 KB

244. HL-02BC-06-04 主机托架弹簧板.PDF

67.2 KB

245. HL-02BC-06-04 主机托架弹簧板.SLDDRW

569 KB

246. HL-02BC-06-04 主机托架弹簧板.SLDPRT

582 KB

247. HL-02BC-07-00 调速电位器组件.PDF

71.1 KB

248. HL-02BC-07-00 调速电位器组件.SLDASM

308 KB

249. HL-02BC-07-00 调速电位器组件.SLDDRW

645 KB

250. HL-02BC-07-00 调速电位器组件.pdf

119 KB

251. HL-02BC-07-01 调速电位器壳体.PDF

79.1 KB

252. HL-02BC-07-01 调速电位器壳体.SLDDRW

742 KB

253. HL-02BC-07-01 调速电位器壳体.SLDPRT

448 KB

254. HL-02BC-07-02 调速电位器安装板.PDF

61.7 KB

255. HL-02BC-07-02 调速电位器安装板.SLDDRW

511 KB

256. HL-02BC-07-02 调速电位器安装板.SLDPRT

233 KB

257. HL-02BZ-03-00 测速传感器组件.SLDASM

277 KB

258. HL-02BZ-03-07 测速传感器底座.SLDPRT

327 KB

259. HL-02BZ-03-08 测速传感器上盖.SLDPRT

300 KB

260. RV09 花轴调速电位器 10K.SLDPRT

193 KB

261. TB-1512L 12位端子排.SLDASM

384 KB

262. cross recessed pan head screws gb.sldprt

875 KB

263. cross recessed pan head screws gb.sldprt

875 KB

264. keyshot渲染.png

1.02 MB

265. qq.bip

64.5 MB

266. spring lock washers--normal type gb.sldprt

563 KB

267. ~$HL-02BC-01-03 车把安装座.SLDPRT

5 B

268. ~$HL-02BC-06-00 主机托架组焊.SLDASM

5 B

269. ~$HL-02BC-06-02 机头铰链.SLDPRT

5 B

270. 主机托架组件零部件明细表.xlsx

15.1 KB

271. 保存.png

1.96 MB

272. 减震弹簧组建零部件明细表.xlsx

15.3 KB

273. 可调手柄.SLDPRT

558 KB

274. 各方位图.png

579 KB

275. 左右对比.png

474 KB

276. 总装.png

725 KB

277. 手刹.png

687 KB

278. 放缆机车体总装材料明细表.xls

1.94 MB

279. 放缆机车体总装材料明细表.xlsx

217 KB

280. 渲染.jpg

471 KB

281. 电池箱箱体零部件明细表.xlsx

15.5 KB

282. 电池箱组件零部件明细表.xlsx

15.8 KB

283. 电池箱装配.SLDDRW.SLDASM

2.51 MB

284. 碟刹片-手刹.SLDPRT

219 KB

285. 端子排本体12位.SLDPRT

392 KB

286. 端子排连接片.SLDPRT

183 KB

287. 细节.png

974 KB

288. 背部结构.png

351 KB

289. 蓄电瓶中间外壳-03.SLDPRT

234 KB

290. 蓄电瓶外壳-03.SLDPRT

310 KB

291. 蓄电瓶外壳底座-03.SLDPRT

319 KB

292. 调电位器组件材料明细表.xlsx

15.1 KB

293. 调速电位器.SLDPRT

182 KB

294. 车把把套内径28×850.SLDPRT

222 KB

295. 车把组件零部件明细表.xlsx

15.2 KB

296. 车架组件零部件明细表.xlsx

15.7 KB

297. 车轮(胎)2.75-14.SLDPRT

702 KB

298. 车轮组建零部件明细表.xlsx

15.9 KB

299. 轮毂.png

468 KB

300. 轮毂螺帽.SLDPRT

285 KB

301. 轮轴锁母.SLDPRT

334 KB

302. 钢琴合页-227.SLDASM

231 KB

303. 钢琴合页-320.SLDASM

247 KB

304. 钢琴合页-326.SLDASM

224 KB

305. 钢琴合页A.SLDPRT

363 KB

306. 钢琴合页B.SLDPRT

328 KB

307. 钢琴合页D.SLDPRT

395 KB

308. 钢琴合页E.SLDPRT

401 KB

309. 钢琴合页F.SLDPRT

368 KB

310. 钢琴合页H.SLDPRT

433 KB

311. 钢琴合页芯轴-227.SLDPRT

157 KB

312. 钢琴合页芯轴-320.SLDPRT

94.5 KB

313. 钢琴合页芯轴-450.SLDPRT

92 KB

314. 铰链.SLDPRT

170 KB

315. 锁具 MF705-3C-4.SLDPRT

453 KB

316. 锂电池 20Ah48V.SLDASM

271 KB

317. 镜向GB／T97．1-2002平垫圈A级12×2．5.SLDPRT

107 KB

318. 防水电缆接头 M16.SLDPRT

354 KB

319. 防水电缆接头 M27.SLDPRT

357 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

【电动光缆收放车】相关作品

滚动更载更多~

提示

下载该图档需要消耗50金币！

确认下载
