设备部件 / 模具类 / 感温片弯曲成形工艺及模具设计+说明书（冲裁模和弯曲模2套）【全套12张CAD图+PROE模型】

感温片弯曲成形工艺及模具设计+说明书（冲裁模和弯曲模2套）【全套12张CAD图+PROE模型】AutoCAD,proe图档

图档名称为：感温片弯曲成形工艺及模具设计+说明书（冲裁模和弯曲模2套）【全套12张CAD图+PROE模型】，属于设备部件，模具类分类，软件为AutoCAD,proe, 图纸格式为prt,dwg，可在线预览，可编辑，可供设计参考

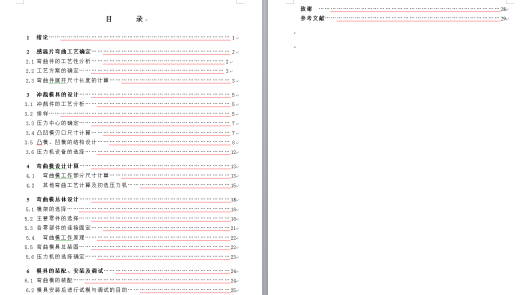

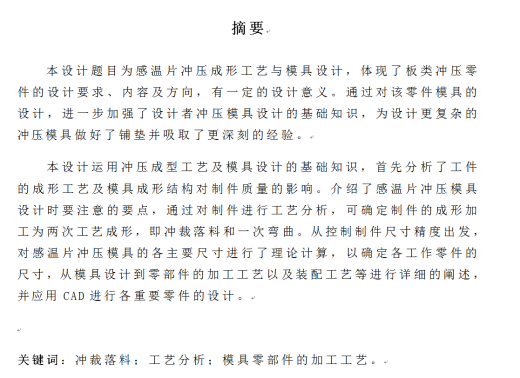

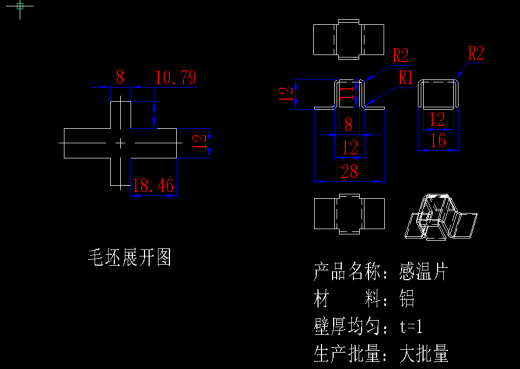

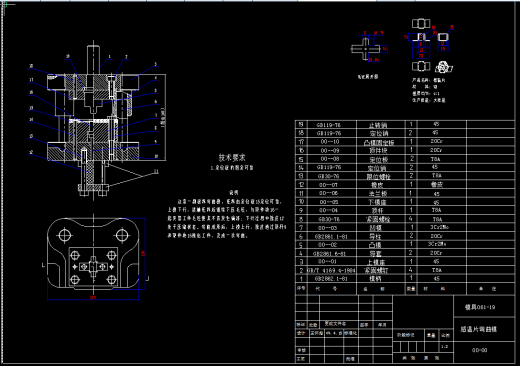

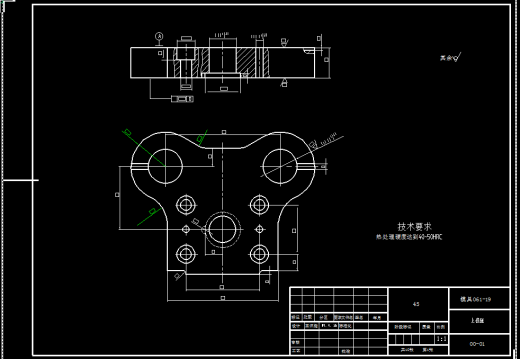

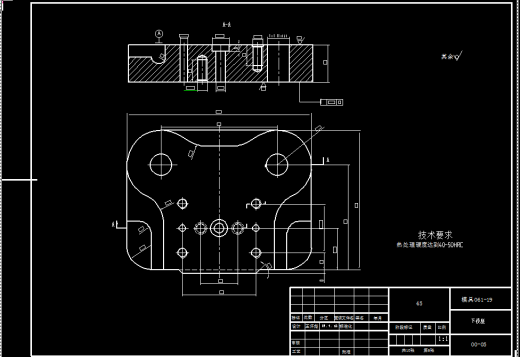

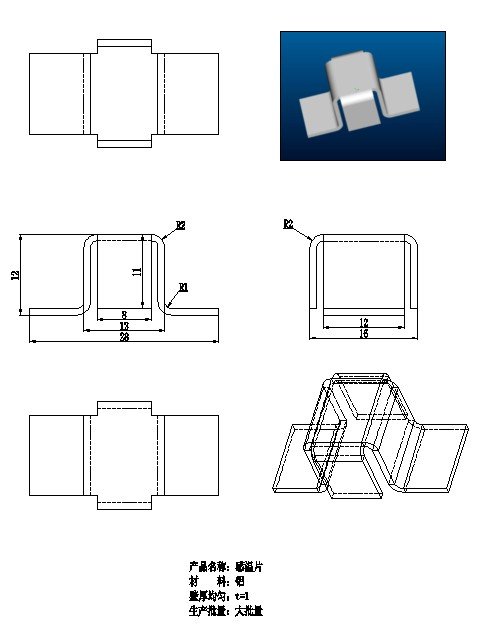

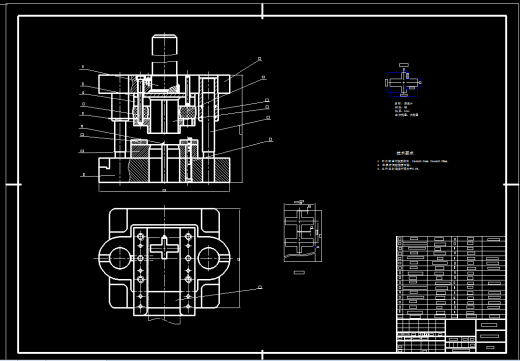

平面图

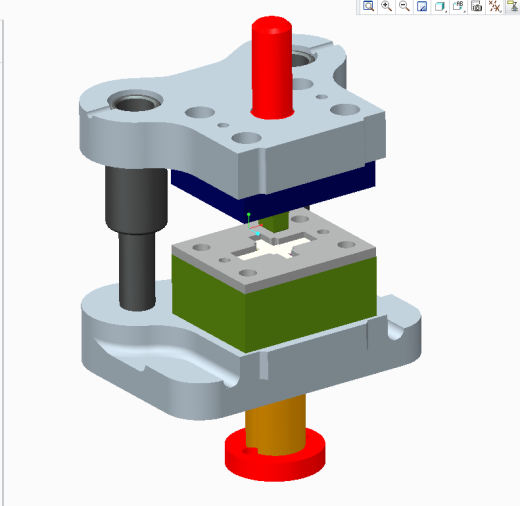

3D视图

感温片弯曲成形工艺及模具设计+说明书（冲裁模和弯曲模2套）【全套12张CAD图+PROE模型】

加入收藏

模型参数

模型ID：10157614

模型大小：3.8M

软件版本： AutoCAD 2007,proe

模型格式：prt,dwg

是否可编辑：可修改，包括参数

上传时间：2023-10-19

图纸介绍：

下载模型
