机械设备 / 非标机械 / 3m链板线

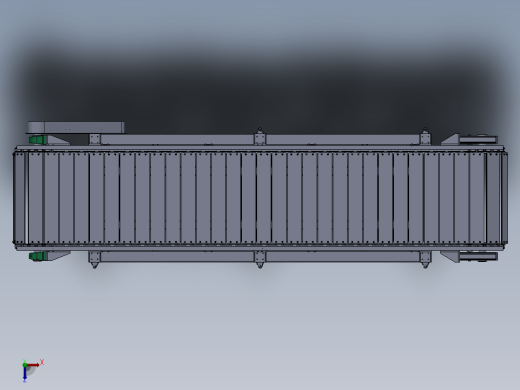

平面图

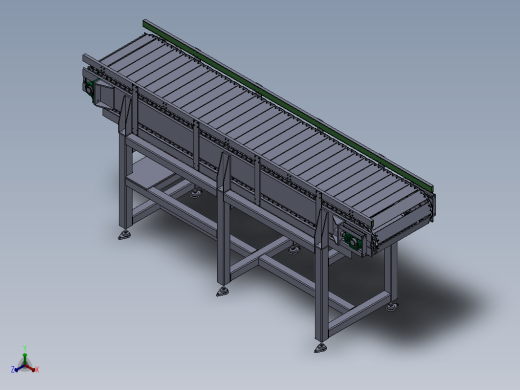

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	3m链板线.SLDASM	6.54 MB
2	GB／T6170-20001型六角螺母A级和B级M27.SLDPRT	238 KB
3	GB／T6170-20001型六角螺母A级和B级M6.SLDPRT	236 KB
4	GB／T70．1-2000内六角圆柱头螺钉M6×12.SLDPRT	245 KB
5	GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT	243 KB
6	GB／T70．1-2000内六角圆柱头螺钉M8×16.SLDPRT	244 KB
7	GB／T7810-1995带滑块座轴承UCK210（内径50）.SLDPRT	564 KB
8	GB／T7810-1995带立式座轴承UCP210（内径50）.SLDPRT	755 KB
9	R57DRE80M4iiygtcjp43xle0jxep1hlvhl_AP214.SLDPRT	1.41 MB
10	R57DRE80M4iiygtcjp43xle0jxep1hlvhl_AP214.stp	2.49 MB
11	上部夹板.SLDPRT	275 KB
12	下部支撑装置.SLDPRT	276 KB
13	主动轮系统.SLDASM	503 KB
14	主动轴.SLDASM	203 KB
15	主动轴承座架体.SLDPRT	168 KB
16	主动轴承组件.SLDASM	218 KB
17	主动轴端1.SLDPRT	211 KB
18	主动轴端2.SLDPRT	322 KB
19	主动轴管.SLDPRT	116 KB
20	主动链轮（19.1D）.SLDPRT	628 KB
21	从东侧轴承组件.SLDASM	293 KB
22	从动侧轴承安装座.SLDPRT	344 KB
23	从动轮组件.SLDASM	472 KB
24	从动轴.SLDPRT	172 KB
25	支脚.SLDPRT	210 KB
26	架体.SLDPRT	875 KB
27	架体安装架.SLDPRT	160 KB
28	电机驱动链轮.SLDPRT	1.01 MB
29	螺杆.SLDPRT	107 KB
30	账套主体.SLDPRT	250 KB
31	账套（60-90）.SLDASM	274 KB
32	链条保护罩.SLDPRT	232 KB
33	链条（19.1D）.SLDPRT	3.42 MB
34	链板安装架.SLDPRT	729 KB
35	链板链条传动部分.SLDASM	4.08 MB
36	链节（19.1D）.SLDPRT	282 KB
37	镜向链条（19.1D）.SLDPRT	3.56 MB
38	顶板.SLDPRT	123 KB
39	顶板紧定螺栓组.SLDASM	190 KB
40	驱动链条.SLDPRT	2.55 MB
41	驱动链轮10B.SLDPRT	1.02 MB

加入收藏

3m链板线

图纸ID：10155552

文件大小：24.97M

软件版本：

SOLIDWORKS 2014,STEP

图纸格式：sldasm,sldprt

参数/编辑：可修改，包括参数

上传时间：2023-08-13

图纸介绍：
