单刀三伺服精车机3D+工程图，电机转子高精度自动车削SolidWorks,AutoCAD,step 3D模型

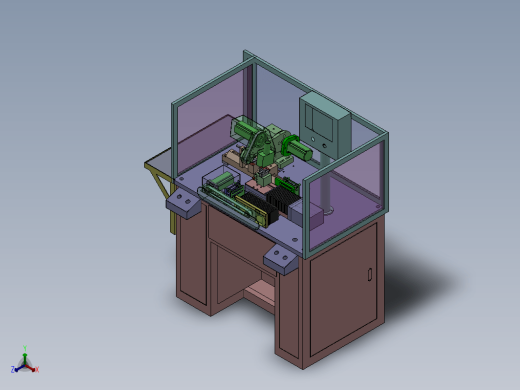

3D模型名称为：单刀三伺服精车机3D+工程图，电机转子高精度自动车削，属于设备部件，电机减速机分类，软件为SolidWorks,AutoCAD,step, 三维模型格式为pdf,sldprt,sldasm,step,dwg，可在线预览，可编辑，可供设计参考

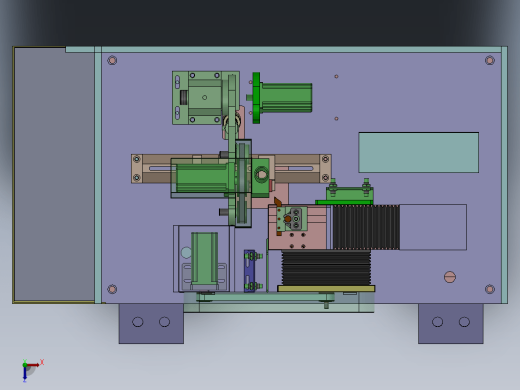

平面图

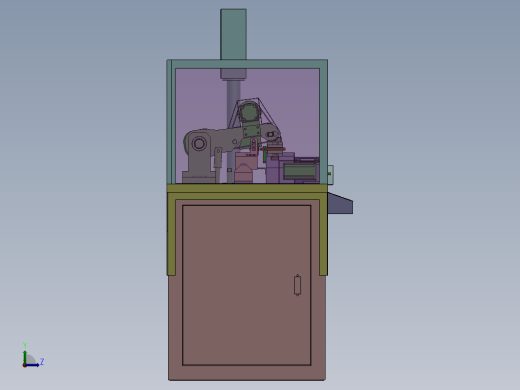

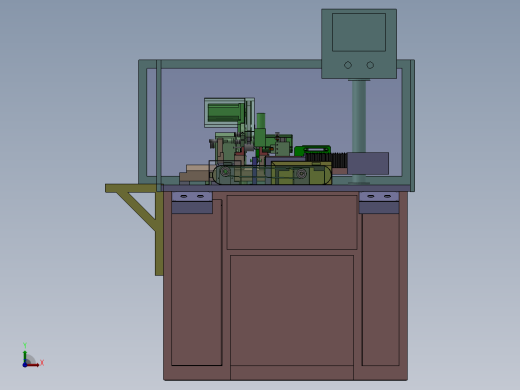

3D视图
加入收藏
模型参数
模型ID：10117140
模型大小：35.8M
软件版本： SolidWorks,AutoCAD 2009 Alpha,step
模型格式：pdf,sldprt,sldasm,step,dwg
是否可编辑：可修改，包括参数
上传时间：2020-03-15
图纸介绍：
下载模型
枕寒烟
+
关注
作品: 0
粉丝: 0
文件列表
1. A-07 小皮带轮轴.SLDDRW
109 KB
2. A-08 小皮带轮.SLDDRW
104 KB
3. A-09 小皮带轮压盖.SLDDRW
102 KB
4. A-10 托轮小皮带轮压圈.SLDDRW
64.1 KB
5. A-11 托轮轴.SLDDRW
81.4 KB
6. A-12 托轮.SLDDRW
77.6 KB
7. A-13 大皮带轮.PDF
22 KB
8. A-13 大皮带轮.SLDDRW
131 KB
9. A-14 压臂限位杆.SLDDRW
73.7 KB
10. A-15 小皮带轮隔套.SLDDRW
65.3 KB
11. A-16 气缸拉杆.SLDDRW
127 KB
12. B-01 V形导轨.SLDDRW
118 KB
13. B-02 V形左座垫.SLDDRW
112 KB
14. B-03 V形右座垫.SLDDRW
114 KB
15. B-06 限位块.PDF
13.7 KB
16. B-06 限位块.SLDDRW
90.1 KB
17. B-07 尾顶.SLDDRW
84.3 KB
18. BGXS25BS 导轨.SLDPRT
130 KB
19. BGXS25BS 滑块.SLDPRT
128 KB
20. C-01 导轨垫板.SLDDRW
85.5 KB
21. C-02 Y向进刀板.SLDDRW
134 KB
22. C-03 Y向丝杆支架.SLDDRW
114 KB
23. C-04 Y向丝杆轴承座.SLDDRW
117 KB
24. C-05 Y向丝杆轴承端盖.SLDDRW
109 KB
25. C-06 Y向丝杆隔套.SLDDRW
65.2 KB
26. C-07 同步轮5M-20.SLDDRW
192 KB
27. C-08 Y向伺服电机座.SLDDRW
114 KB
28. C-09 X向进刀板.SLDDRW
107 KB
29. C-10 Y向支架连接板.SLDDRW
96.8 KB
30. C-11 X向丝杆支架.SLDDRW
114 KB
31. C-12 X向丝杆轴承座.SLDDRW
110 KB
32. C-13 X向丝杆轴承端盖.SLDDRW
109 KB
33. C-14 X向丝杆轴承隔套.SLDDRW
67.4 KB
34. C-15 伺服电机座.SLDDRW
104 KB
35. C-16 T型螺钉.SLDDRW
71.7 KB
36. C-17 刀架燕尾体.SLDDRW
61.5 KB
37. C-18 刀架.SLDDRW
83.7 KB
38. C-19 镶条.SLDDRW
71.4 KB
39. C-20 刀架调节丝杆.SLDDRW
62.9 KB
40. C-21 刀架调节手轮.SLDDRW
80.2 KB
41. C-22 刀架调节座.SLDDRW
106 KB
42. C-23 电机同步轮5M-20.SLDDRW
208 KB
43. C-24 滚珠螺杆SFU1604-4-168L.SLDDRW
143 KB
44. C-25 滚珠螺杆SFU1204-4-168L.SLDDRW
90.6 KB
45. D-01 油箱连接杆.SLDDRW
63.8 KB
46. D-02 控制盒支撑管.SLDDRW
112 KB
47. D-03 防尘罩.SLDDRW
65.7 KB
48. E-01 电机罩.SLDDRW
82.9 KB
49. E-02 皮带保护罩.SLDDRW
91.5 KB
50. E-03 防护罩盖板.SLDDRW
50.2 KB
51. E-04 Y向附件1.SLDDRW
54.3 KB
52. E-05 Y向附件2.SLDDRW
50.6 KB
53. E-06 X向附件1.SLDDRW
55.1 KB
54. E-07 X向附件2.SLDDRW
50.5 KB
55. E-08 X向附件3.SLDDRW
50 KB
56. E-09 X向电机罩.SLDDRW
64.8 KB
57. F-02 触摸屏控制盒.SLDDRW
94.7 KB
58. F-03 控制盒盖板.SLDDRW
59.4 KB
59. F-04 Y向触点座.SLDDRW
71.9 KB
60. F-05 接近开关架.SLDDRW
77 KB
61. F-06 X向触点座.SLDDRW
68.1 KB
62. F-07 X向 接近开关架.SLDDRW
71.1 KB
63. F-07 外部控制盒.SLDDRW
74.4 KB
64. F-08 外部控制盒盖板.SLDDRW
62.6 KB
65. H-01 台面板(加长).PDF
21.1 KB
66. H-01 台面板(加长).SLDDRW
101 KB
67. H-01 台面板.SLDDRW
63.4 KB
68. H-02 机架.PDF
11.3 KB
69. H-02 机架.SLDDRW
93.9 KB
70. H-03 下底板.SLDDRW
49.3 KB
71. H-04 底部盖板.SLDDRW
53.1 KB
72. H-05 前后封板.SLDDRW
58.7 KB
73. H-06 左右隔板.SLDDRW
48.7 KB
74. H-07 中隔板.SLDDRW
50 KB
75. H-08 侧门.SLDDRW
59 KB
76. H-09 抽屉.SLDDRW
64.5 KB
77. H-10 电气安装板.SLDDRW
57.3 KB
78. H-11 挡屑钣金.SLDDRW
47.1 KB
79. H-11 铝合金后罩.PDF
35.4 KB
80. H-12 铝合金侧罩.PDF
31.7 KB
81. H-12 铝合金侧罩.SLDDRW
63.6 KB
82. H-13 铝合金后罩.PDF
36.4 KB
83. H-13 铝合金后罩.SLDDRW
73 KB
84. T型螺钉.SLDPRT
77.7 KB
85. V型右座-装配体.SLDASM
99 KB
86. V型导轨垫板.SLDPRT
109 KB
87. V型左座-装配体.SLDASM
57 KB
88. V形刀座架-装配体.SLDASM
136 KB
89. V形右座.SLDPRT
234 KB
90. V形右座垫.SLDPRT
129 KB
91. V形导轨.SLDPRT
140 KB
92. V形导轨Ⅰ.SLDPRT
231 KB
93. V形左座.SLDPRT
251 KB
94. V形左座垫.SLDPRT
133 KB
95. X向 接近开关架.SLDPRT
73.6 KB
96. X向丝杆支架.SLDPRT
132 KB
97. X向丝杆轴承座.SLDPRT
116 KB
98. X向丝杆轴承端盖.SLDPRT
92.6 KB
99. X向丝杆轴承隔套.SLDPRT
57.1 KB
100. X向同步带.SLDPRT
116 KB
101. X向感应支架.SLDPRT
222 KB
102. X向电机罩.SLDPRT
69.9 KB
103. X向触点座.SLDPRT
70.5 KB
104. X向进刀板.SLDPRT
165 KB
105. X向防尘罩.SLDPRT
187 KB
106. X向附件1.SLDPRT
48 KB
107. X向附件2.SLDPRT
46.4 KB
108. X向附件3.SLDPRT
46.5 KB
109. Y向丝杆支架.SLDPRT
131 KB
110. Y向丝杆轴承座.SLDPRT
125 KB
111. Y向丝杆轴承端盖.SLDPRT
101 KB
112. Y向丝杆隔套.SLDPRT
34.4 KB
113. Y向伺服电机座.SLDPRT
127 KB
114. Y向触点座.SLDPRT
97.3 KB
115. Y向进刀板.SLDPRT
192 KB
116. Y向防尘罩.SLDPRT
159 KB
117. Y向附件1.SLDPRT
55.2 KB
118. Y向附件2.SLDPRT
47 KB
119. φ14 V形右座.SLDPRT
238 KB
120. φ14 V形左座.SLDPRT
240 KB
121. 下底板.SLDPRT
45.4 KB
122. 丝杆C型支架.SLDPRT
247 KB
123. 中间底盖板.SLDPRT
81.5 KB
124. 中隔板.SLDPRT
43.3 KB
125. 伺服电机.SLDPRT
326 KB
126. 伺服电机座.SLDPRT
120 KB
127. 伺服电机座Ⅲ.SLDPRT
252 KB
128. 伺服电机座Ⅳ.SLDPRT
231 KB
129. 伺服电机座Ⅶ.PDF
17.1 KB
130. 伺服电机座Ⅶ.SLDDRW
120 KB
131. 伺服电机座Ⅶ.SLDPRT
101 KB
132. 侧门.SLDPRT
72.7 KB
133. 六角螺母 M6-S.SLDPRT
187 KB
134. 刀架.SLDPRT
126 KB
135. 刀架燕尾体.SLDPRT
296 KB
136. 刀架燕尾体.SLDPRT
377 KB
137. 刀架调节丝杆.SLDPRT
70.6 KB
138. 刀架调节座.SLDPRT
118 KB
139. 刀架调节手轮.SLDPRT
113 KB
140. 前右封板.SLDPRT
83.5 KB
141. 前左封板.SLDPRT
45.4 KB
142. 升降气缸座.SLDPRT
130 KB
143. 升降气缸座销.SLDPRT
110 KB
144. 升降气缸拉杆销.SLDPRT
114 KB
145. 单刀压臂.SLDDRW
86.1 KB
146. 单刀压臂.SLDPRT
184 KB
147. 单向推力球轴承 51107.SLDPRT
453 KB
148. 压臂-装配体.SLDASM
552 KB
149. 压臂-装配体.SLDASM
687 KB
150. 压臂挡屑板.SLDDRW
59.6 KB
151. 压臂挡屑板.SLDPRT
50.6 KB
152. 压臂轴.SLDPRT
156 KB
153. 压臂轴承座.SLDPRT
207 KB
154. 压臂轴承座铜套.SLDPRT
93.5 KB
155. 压臂轴挡圈.SLDPRT
103 KB
156. 压臂限位杆.SLDPRT
107 KB
157. 双刀压臂.SLDPRT
235 KB
158. 台面板.PDF
20.7 KB
159. 台面板.SLDPRT
577 KB
160. 台面板Ⅱ(加长).SLDPRT
219 KB
161. 右底盖板.SLDPRT
36.3 KB
162. 同步带轮罩.SLDPRT
244 KB
163. 同步轮5M-20.SLDPRT
213 KB
164. 后右封板.SLDPRT
86 KB
165. 后左封板.SLDPRT
85.5 KB
166. 后门.SLDPRT
104 KB
167. 吸尘器连接套Ⅱ.SLDPRT
135 KB
168. 吸尘罩.SLDDRW
74.6 KB
169. 吸尘罩.SLDPRT
76.7 KB
170. 垫板.SLDDRW
92.4 KB
171. 垫板.SLDPRT
91.5 KB
172. 外六角螺丝 M6X60-N.SLDPRT
170 KB
173. 外圆中皮带轮.SLDPRT
149 KB
174. 外圆中皮带轮轴.SLDPRT
140 KB
175. 外圆中皮带轮隔套.SLDPRT
95.5 KB
176. 外圆压臂.SLDPRT
294 KB
177. 外圆小皮带轮.SLDPRT
178 KB
178. 外圆小皮带轮支架.SLDPRT
134 KB
179. 外圆小皮带轮轴.SLDPRT
185 KB
180. 外圆托轮.SLDPRT
117 KB
181. 外圆托轮小皮带轮压圈.SLDPRT
86.5 KB
182. 外圆托轮小皮带轮轴隔套.SLDPRT
99 KB
183. 外圆托轮支架.SLDPRT
145 KB
184. 外圆托轮轴.SLDPRT
182 KB
185. 外径最小-转子.SLDPRT
138 KB
186. 外控制盒-装配体.SLDASM
87 KB
187. 外部控制盒.SLDPRT
81.8 KB
188. 外部控制盒盖板.SLDPRT
57.1 KB
189. 大皮带轮.SLDPRT
168 KB
190. 大皮带轮.SLDPRT
278 KB
191. 大皮带轮Ⅱ.SLDDRW
133 KB
192. 大皮带轮Ⅱ.SLDPRT
188 KB
193. 大皮带轮轴.SLDPRT
196 KB
194. 大皮带轮轴承座.SLDPRT
165 KB
195. 大皮带轮轴承座压盖.SLDPRT
146 KB
196. 大皮带轮轴承座隔套.SLDPRT
94 KB
197. 大转子定位块.SLDPRT
118 KB
198. 导柱.SLDPRT
148 KB
199. 导轨垫块.PDF
11.9 KB
200. 导轨垫块.SLDDRW
89.6 KB
201. 导轨垫块.SLDPRT
66.3 KB
202. 导轨垫板.SLDPRT
113 KB
203. 小皮带轮.SLDPRT
120 KB
204. 小皮带轮压盖.SLDPRT
94 KB
205. 小皮带轮轴.SLDPRT
135 KB
206. 小皮带轮隔套.SLDPRT
55.1 KB
207. 尾顶.SLDPRT
109 KB
208. 左右隔板.SLDPRT
45 KB
209. 左底盖板.SLDPRT
74.5 KB
210. 带离合器时的底座.SLDPRT
187 KB
211. 底座.PDF
12.5 KB
212. 底座.SLDDRW
83.2 KB
213. 底座.SLDPRT
152 KB
214. 开关盒固定座.SLDDRW
65.3 KB
215. 开关盒固定座.SLDPRT
57.6 KB
216. 总-装配体.SLDASM
3.56 MB
217. 总-装配体.SLDDRW
213 KB
218. 总-装配体.STEP
11.9 MB
219. 总-装配体Ⅰ.SLDASM
3.53 MB
220. 托轮.SLDPRT
85.7 KB
221. 托轮小皮带轮压圈.SLDPRT
55.4 KB
222. 托轮轴.SLDPRT
114 KB
223. 抽屉.SLDPRT
73 KB
224. 挡屑钣金.SLDPRT
37.7 KB
225. 接近开关.SLDPRT
205 KB
226. 接近开关支架.SLDPRT
127 KB
227. 接近开关架.SLDDRW
81.6 KB
228. 接近开关架.SLDPRT
99.6 KB
229. 接近开关罩.SLDPRT
204 KB
230. 控制盒-装配体.SLDASM
108 KB
231. 控制盒支撑管.SLDPRT
108 KB
232. 控制盒盖板.SLDPRT
53.3 KB
233. 支架连接板.SLDPRT
106 KB
234. 最短转子.SLDPRT
101 KB
235. 最长转子.SLDPRT
99.5 KB
236. 机架-装配体.SLDASM
298 KB
237. 机架.SLDPRT
293 KB
238. 气缸MAL 32×75-CA.SLDPRT
249 KB
239. 气缸SDA40×5.SLDPRT
314 KB
240. 气缸拉杆.SLDPRT
107 KB
241. 油箱盖板.SLDPRT
96.5 KB
242. 油箱连接杆.SLDPRT
61.5 KB
243. 注油-装配体.SLDASM
292 KB
244. 注油气缸座.SLDPRT
180 KB
245. 注油行程调节螺杆.SLDPRT
129 KB
246. 注油行程调节螺母.SLDPRT
172 KB
247. 深沟球轴承 6003.SLDPRT
380 KB
248. 深沟球轴承 608.SLDPRT
392 KB
249. 深沟球轴承 619-9.SLDPRT
347 KB
250. 深沟球轴承 61900.SLDPRT
358 KB
251. 深沟球轴承 61901.SLDPRT
472 KB
252. 深沟球轴承 61902.SLDPRT
418 KB
253. 滑块BRS15B.SLDPRT
215 KB
254. 滑轨BRS15B-160L.SLDPRT
143 KB
255. 滑轨BRS15B-200L.SLDPRT
142 KB
256. 滚珠螺帽SFU1204-4.SLDPRT
180 KB
257. 滚珠螺帽SFU1604-4.SLDPRT
181 KB
258. 滚珠螺杆SFU1204-4-168L.SLDPRT
673 KB
259. 滚珠螺杆SFU1604-4-168L.SLDPRT
597 KB
260. 电机YVF2-80M2-4.SLDPRT
423 KB
261. 电机同步轮5M-20.SLDPRT
243 KB
262. 电机垫板.SLDPRT
158 KB
263. 电机板.SLDDRW
88.4 KB
264. 电机板.SLDPRT
66.3 KB
265. 电机罩.SLDPRT
69.6 KB
266. 电气安装板.SLDPRT
75.2 KB
267. 电箱上隔板.SLDPRT
75 KB
268. 皮带 L=540.SLDPRT
118 KB
269. 皮带.SLDPRT
106 KB
270. 皮带2.SLDPRT
121 KB
271. 皮带保护罩.SLDPRT
102 KB
272. 皮带电机罩.SLDDRW
91.1 KB
273. 皮带电机罩.SLDPRT
95.5 KB
274. 离合器板.SLDPRT
131 KB
275. 简易注油机.SLDPRT
68.5 KB
276. 缓冲缸支架.SLDPRT
194 KB
277. 缓冲缸支架导向键.SLDPRT
111 KB
278. 缓冲缸支架限位杆.SLDPRT
117 KB
279. 置物板.SLDPRT
94 KB
280. 置物架.SLDDRW
72.6 KB
281. 置物架.SLDPRT
97 KB
282. 联轴器-主体.SLDPRT
177 KB
283. 联轴器-装配体.SLDASM
161 KB
284. 联轴器-锁紧块1.SLDPRT
144 KB
285. 联轴器-锁紧块2.SLDPRT
149 KB
286. 触摸屏控制盒.SLDPRT
126 KB
287. 触点座Ⅱ.SLDDRW
82.2 KB
288. 触点座Ⅱ.SLDPRT
123 KB
289. 触点座Ⅲ.SLDDRW
86 KB
290. 触点座Ⅲ.SLDPRT
123 KB
291. 触点支撑座.SLDPRT
149 KB
292. 车刀.SLDPRT
169 KB
293. 转子.dwg
210 KB
294. 转子1.SLDPRT
136 KB
295. 转子㈠.SLDPRT
110 KB
296. 钨合金刀片.SLDPRT
87 KB
297. 铝合金侧板.SLDPRT
63.2 KB
298. 铝合金后罩.SLDPRT
64.7 KB
299. 镶条.SLDPRT
59.5 KB
300. 防尘罩连接板.SLDDRW
66.9 KB
301. 防尘罩连接板.SLDPRT
76.5 KB
302. 防护罩盖板.SLDPRT
48.2 KB
303. 限位块.SLDPRT
75.7 KB
304. 限位块座.SLDPRT
182 KB
305. 零件1.SLDDRW
92.5 KB
306. 零件1.SLDPRT
161 KB
307. 零件2.SLDDRW
93 KB
308. 零件2.SLDPRT
177 KB
309. 零件3.SLDDRW
66.1 KB
310. 零件3.SLDPRT
86.6 KB
311. 零件7.SLDDRW
70.5 KB
312. 零件7.SLDPRT
98 KB
