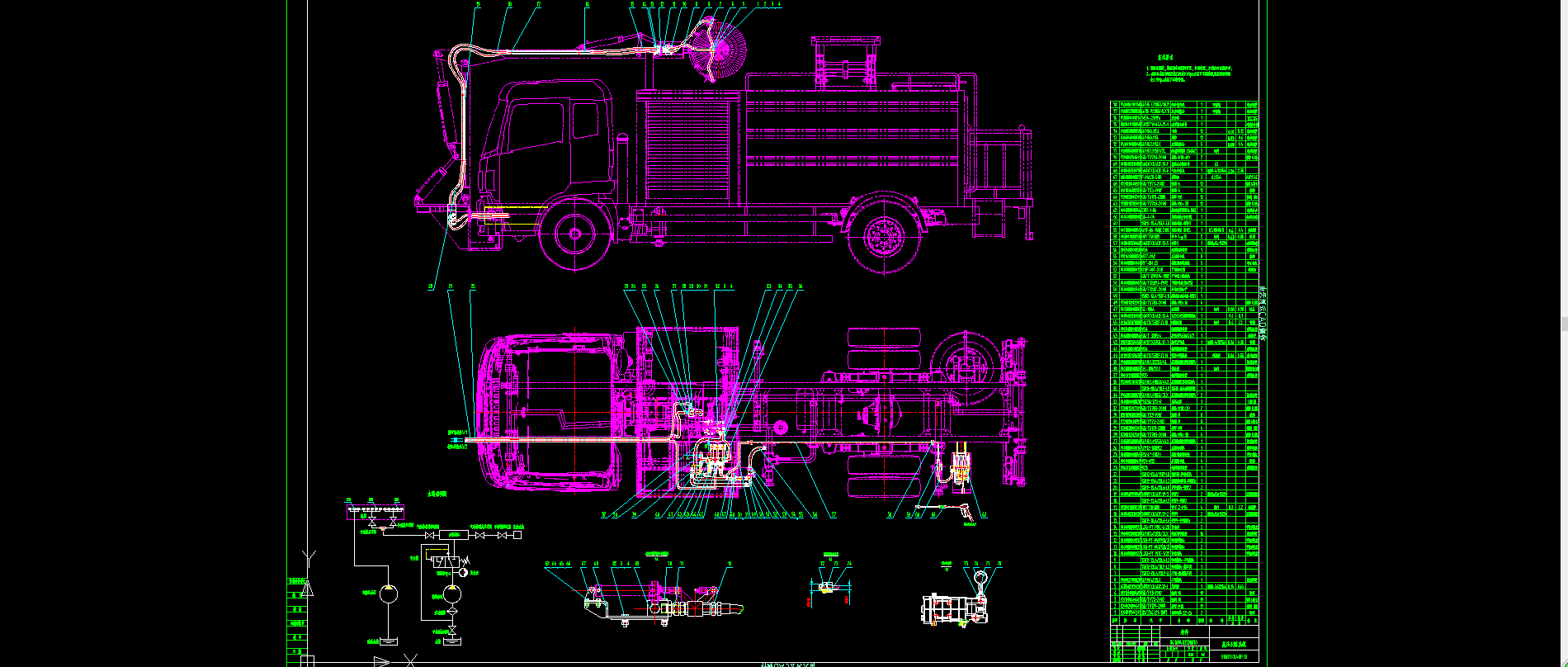

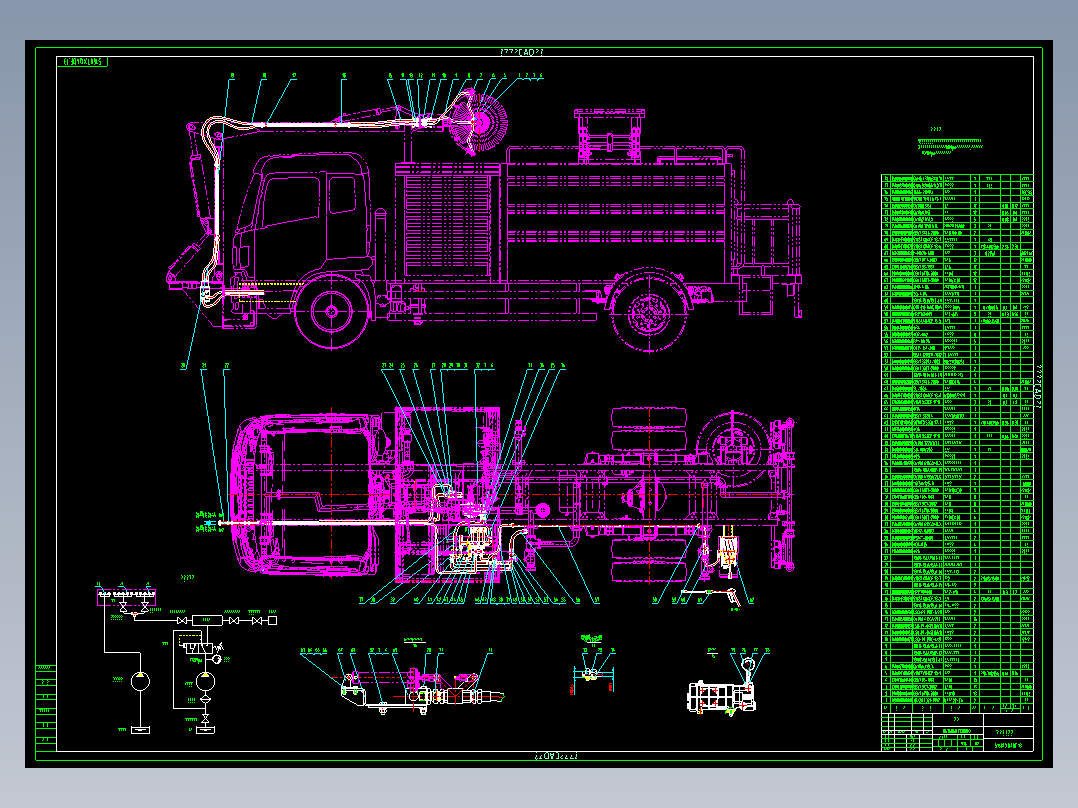

隧道清洗车高压水路系统由水箱、高压水泵、水过滤器、分流阀体、手动气动高压球阀及喷嘴、滚刷等AutoCAD图档
CAD图档名称为：隧道清洗车高压水路系统由水箱、高压水泵、水过滤器、分流阀体、手动气动高压球阀及喷嘴、滚刷等，属于机械设备，环保设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10566077
模型大小：10.31M
软件版本： AutoCAD 2010
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-08-24
图纸介绍：
下载模型
文件列表
1. 5168TXQ4DF.13-1紧固板.bak
200 KB
2. 5168TXQ4DF.13-1紧固板.dwg
86.7 KB
3. 5168TXQ4DF.13-4 螺纹端管接头.bak
198 KB
4. 5168TXQ4DF.13-4 螺纹端管接头.dwg
91.1 KB
5. 5168TXQ4DF.13-6气缸安装座.bak
197 KB
6. 5168TXQ4DF.13-6气缸安装座.dwg
105 KB
7. 5168TXQ4DF.13-7高压水分流阀体.bak
288 KB
8. 5168TXQ4DF.13-7高压水分流阀体.dwg
145 KB
9. 5168TXQ4DF.13高压水路系统.bak
6.55 MB
10. 5168TXQ4DF.13高压水路系统.dwg
5.11 MB

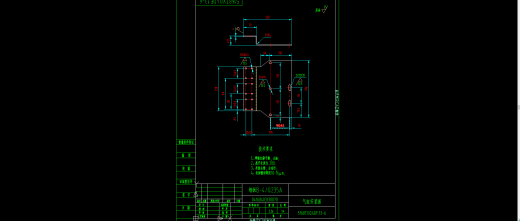

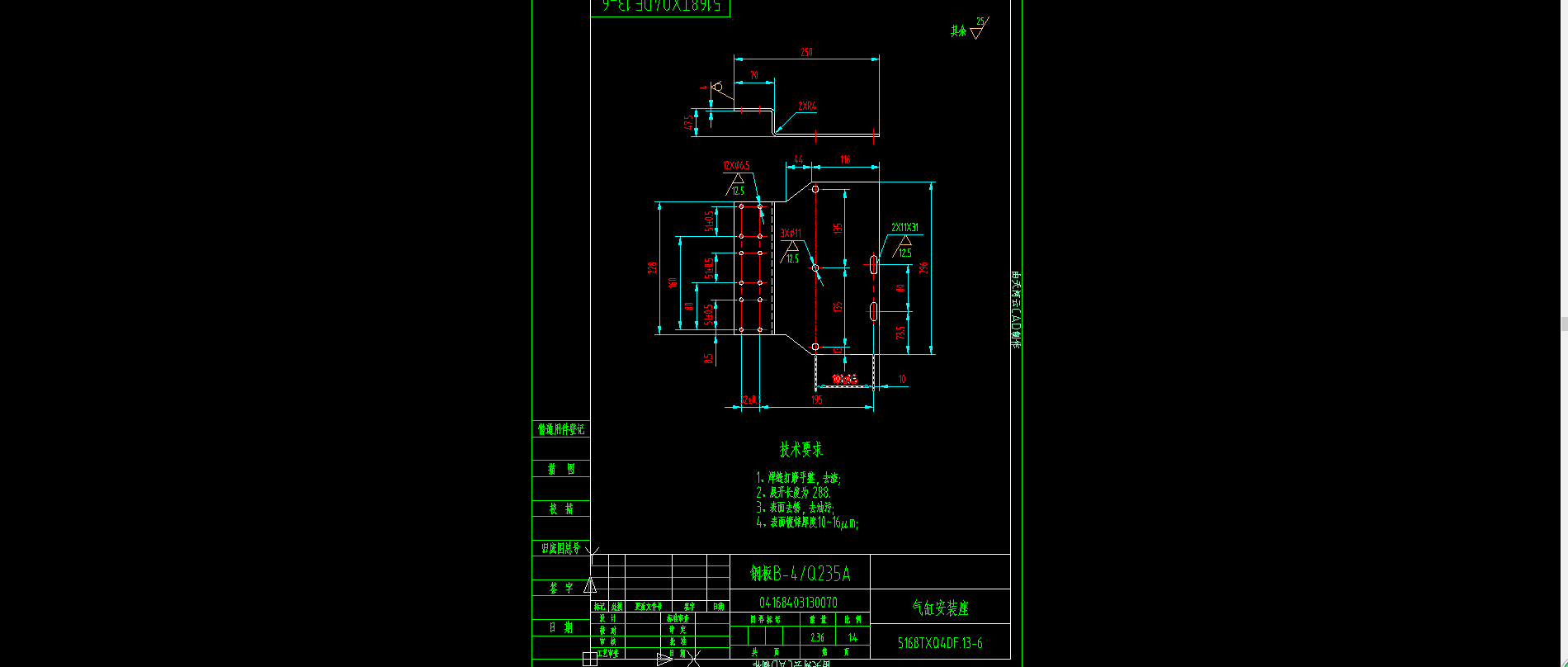

11. 气罐安装座.png
23 KB

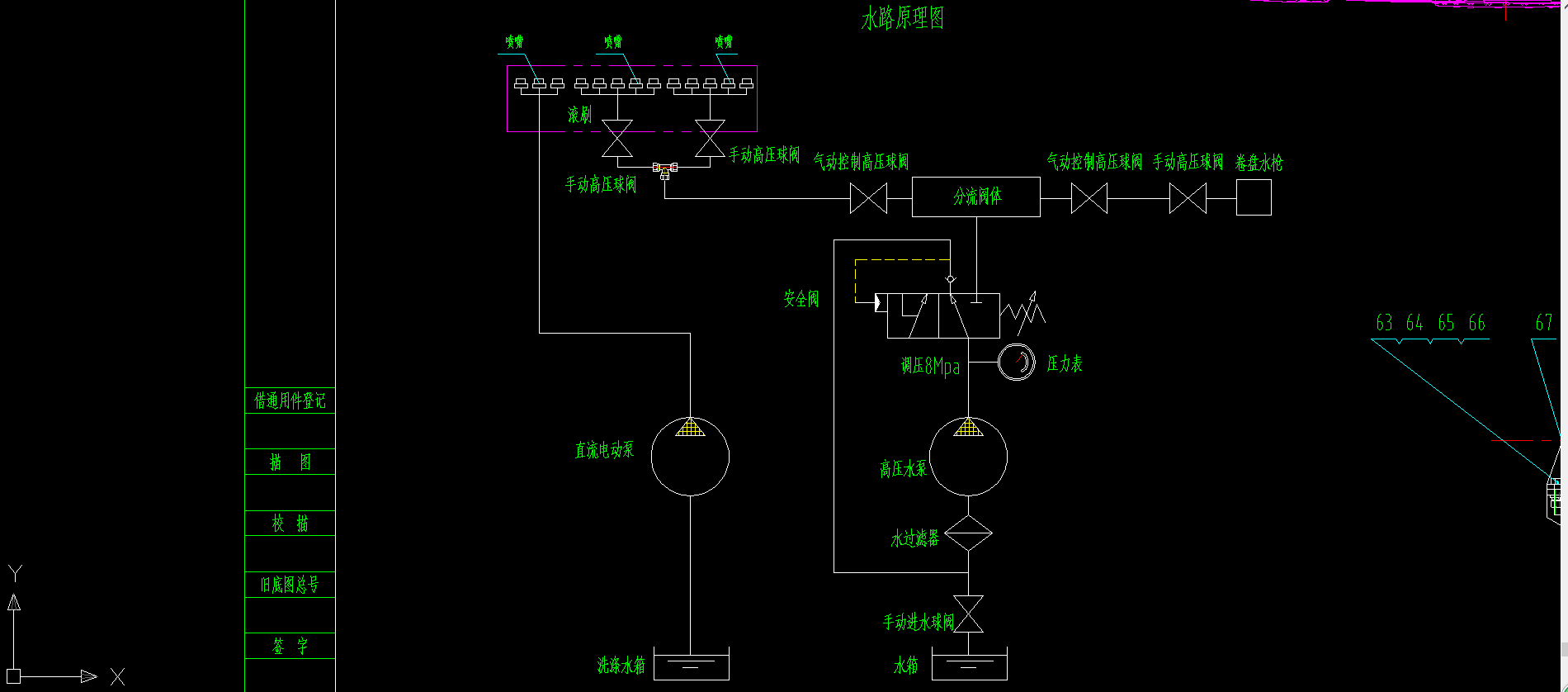

12. 水路原理图.png
22.9 KB

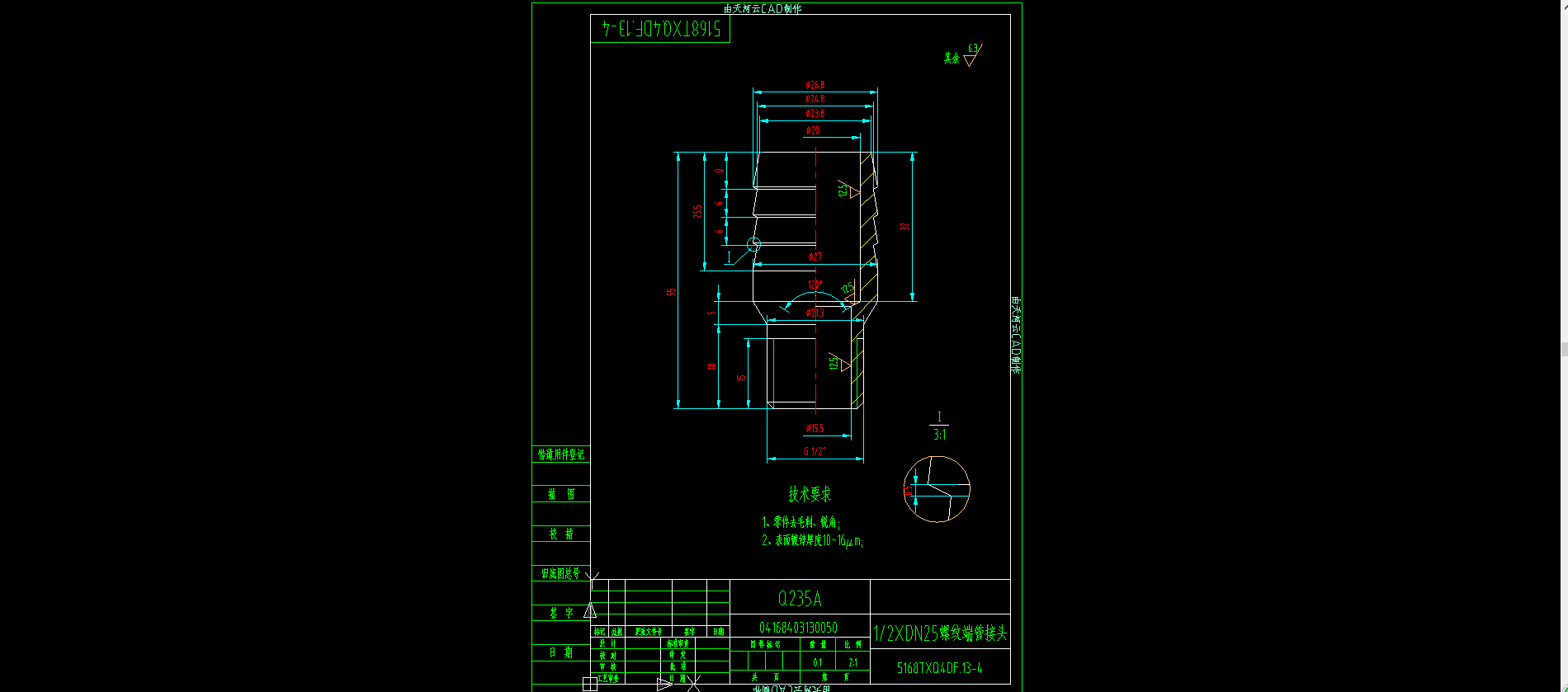

13. 螺纹端管接头.png
21.9 KB

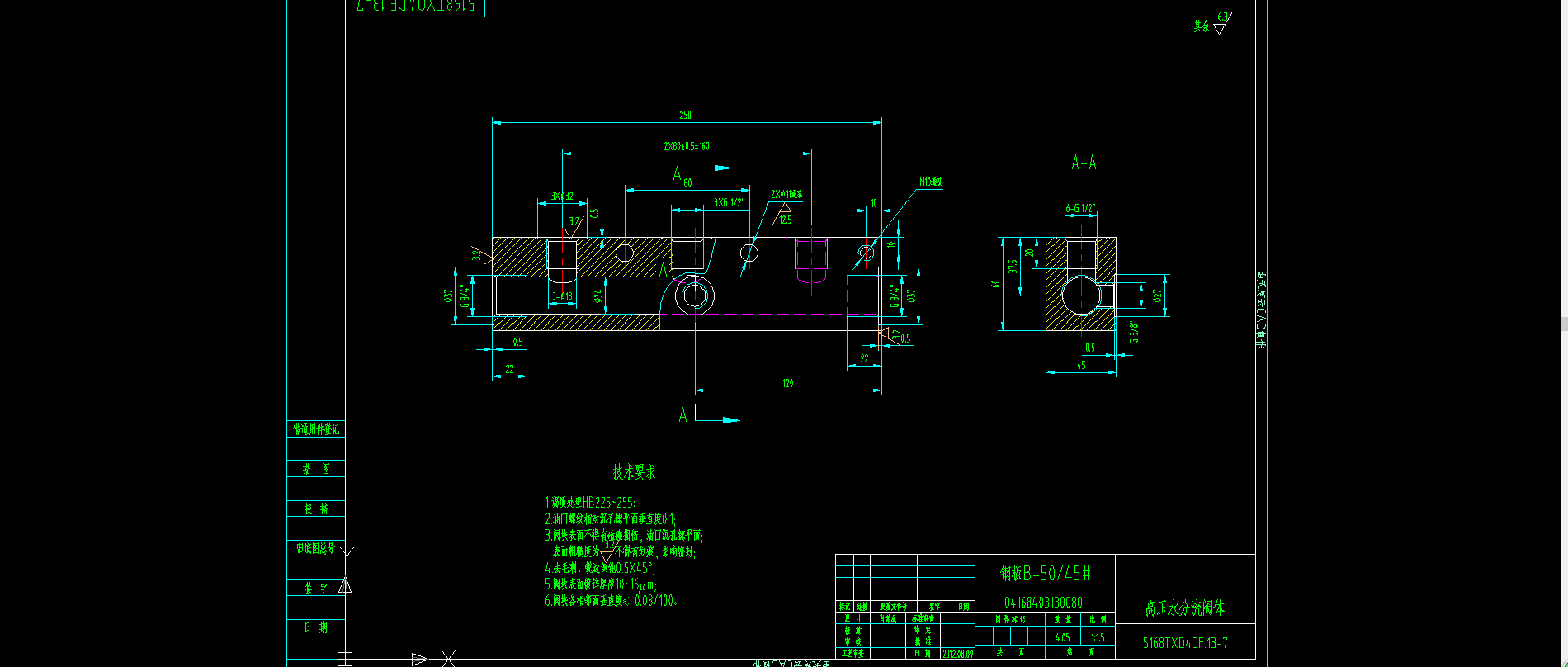

14. 高压水分流阀体.png
29.3 KB
15. 高压水路系统.png
75 KB
