干式扫路车电气总成由操作盒、各类线束、检修盒、控制箱等AutoCAD图档
CAD图档名称为：干式扫路车电气总成由操作盒、各类线束、检修盒、控制箱等，属于电力仪表，钣金箱体分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10561459
模型大小：9.88M
软件版本： AutoCAD 2010
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-08-20
图纸介绍：
下载模型
文件列表
1. 5071TSL3QL.9(1)电气系统.bak
300 KB
2. 5071TSL3QL.9(1)电气系统.dwg
300 KB
3. 5071TSL3QL.9(2) 电气系统.bak
302 KB
4. 5071TSL3QL.9(2) 电气系统【屿双网】.dwg
313 KB
5. 5071TSL3QL.9.1.1 操作箱插座线束总成.bak
222 KB
6. 5071TSL3QL.9.1.1 操作箱插座线束总成.dwg
114 KB
7. 5071TSL3QL.9.1操作箱总成.bak
192 KB
8. 5071TSL3QL.9.1操作箱总成.dwg
192 KB
9. 5071TSL3QL.9.2 控制箱总成.bak
428 KB
10. 5071TSL3QL.9.2 控制箱总成.dwg
431 KB
11. 5071TSL3QL.9.2.1 控制箱体总图.bak
242 KB
12. 5071TSL3QL.9.2.1 控制箱体总图.dwg
137 KB
13. 5071TSL3QL.9.2.2 副发插座线束总成.bak
171 KB
14. 5071TSL3QL.9.2.2 副发插座线束总成.dwg
105 KB
15. 5071TSL3QL.9.3.1 检修盒线束总成.bak
186 KB
16. 5071TSL3QL.9.3.1 检修盒线束总成.dwg
90.9 KB
17. 5071TSL3QL.9.3检修盒总成.bak
228 KB
18. 5071TSL3QL.9.3检修盒总成.dwg
112 KB
19. 5071TSL3QL.9.4.1 副发线束总成.bak
351 KB
20. 5071TSL3QL.9.4.1 副发线束总成.dwg
351 KB
21. 5071TSL3QL.9.4.2 充电线束.bak
184 KB
22. 5071TSL3QL.9.4.2 充电线束.dwg
81.4 KB
23. 5071TSL3QL.9.5.1 液压阀线束总成.bak
208 KB
24. 5071TSL3QL.9.5.1 液压阀线束总成.dwg
219 KB
25. 5071TSL3QL.9.5.2 扫盘液压阀线束总成.bak
220 KB
26. 5071TSL3QL.9.5.2 扫盘液压阀线束总成.dwg
227 KB
27. 5071TSL3QL.9.5.3 垃圾箱液压阀线束总成.bak
225 KB
28. 5071TSL3QL.9.5.3 垃圾箱液压阀线束总成.dwg
107 KB
29. 5071TSL3QL.9.6.1 箭头灯线束总成.bak
118 KB
30. 5071TSL3QL.9.6.1 箭头灯线束总成.dwg
124 KB
31. 5071TSL3QL.9.6.2 边灯线束总成.bak
217 KB
32. 5071TSL3QL.9.6.2 边灯线束总成.dwg
227 KB

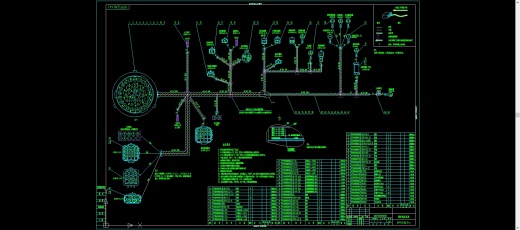

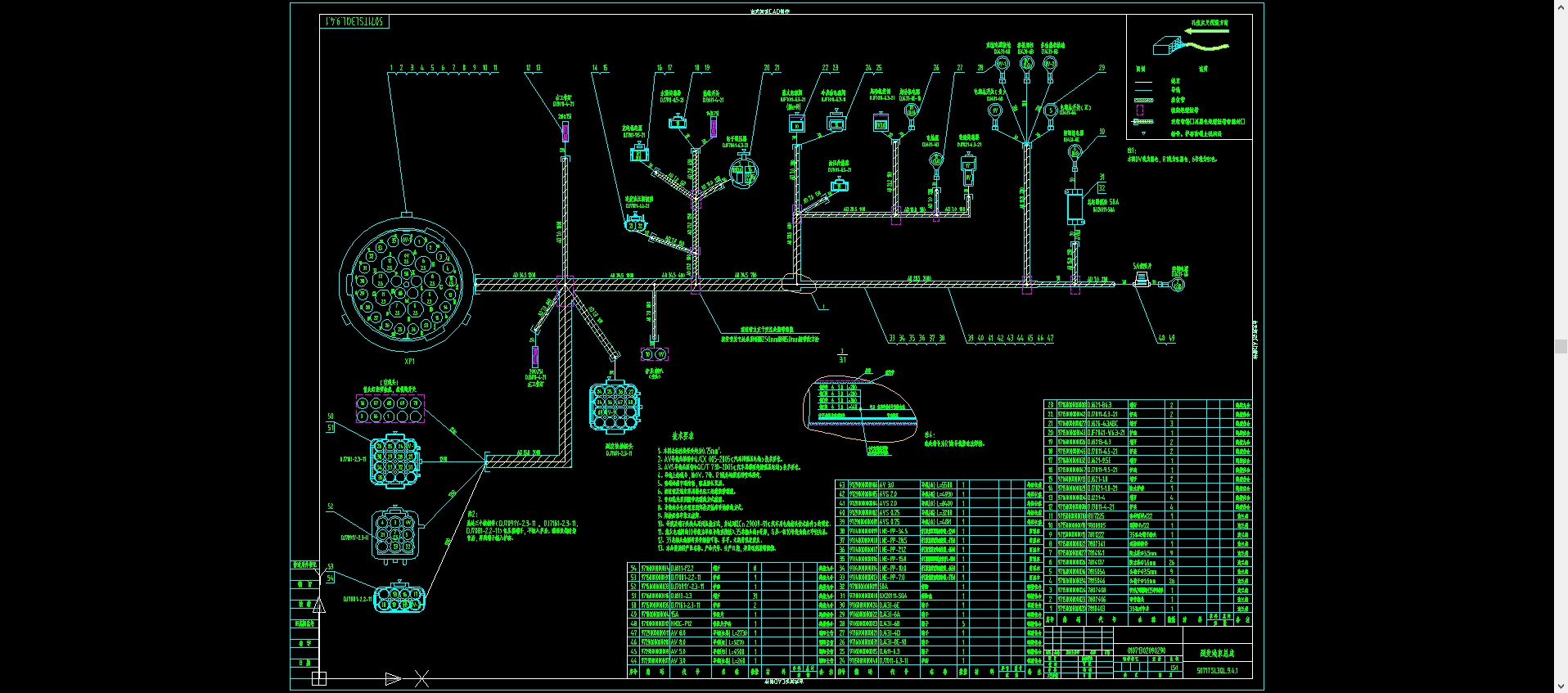

33. 副发线束总成.png
600 KB
34. 外购件明细表.bak
330 KB
35. 外购件明细表.dwg
345 KB

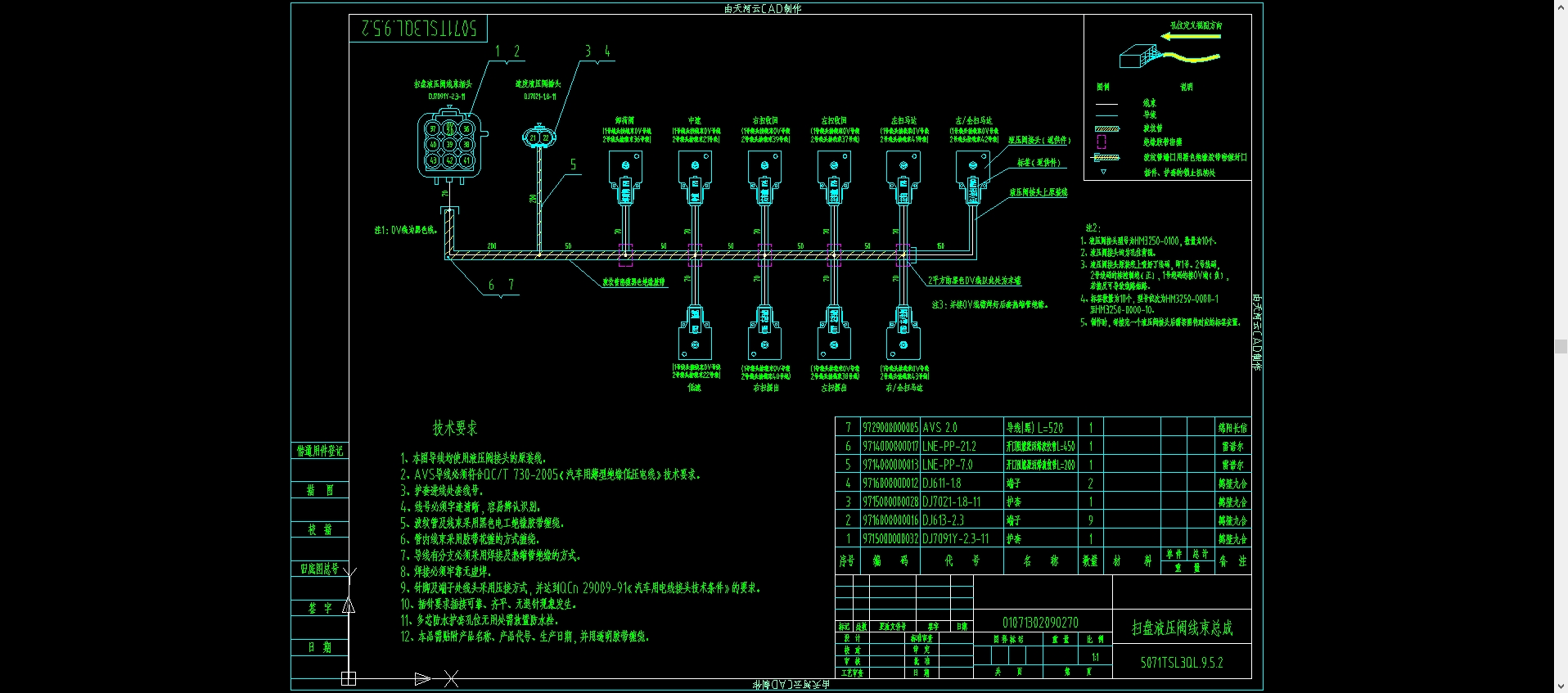

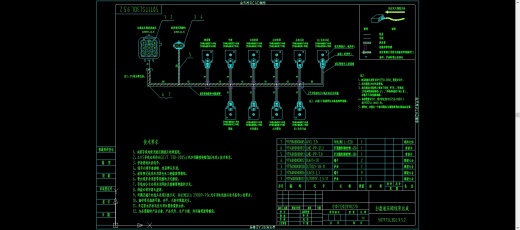

36. 扫盘液压阀线束总成.png
459 KB

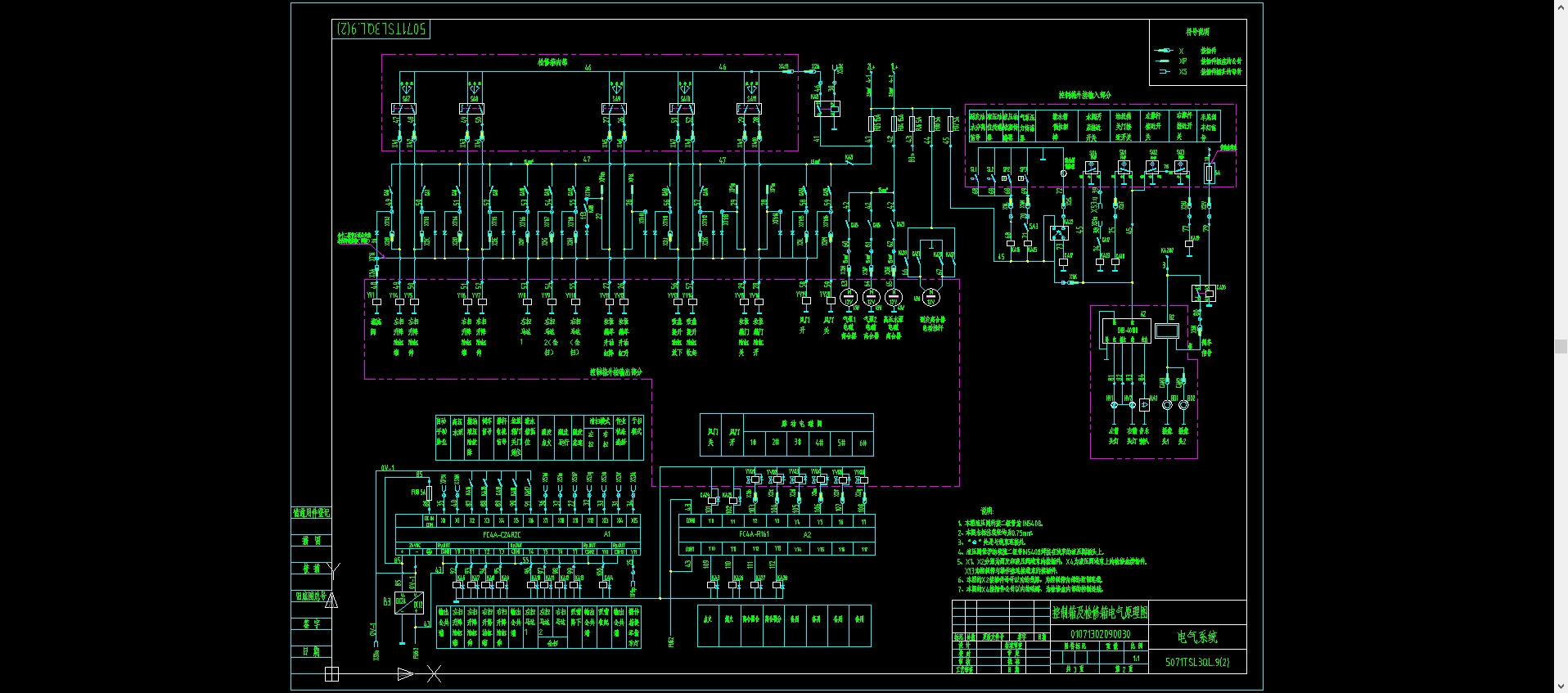

37. 控制箱和检修箱电气原理图.png
545 KB

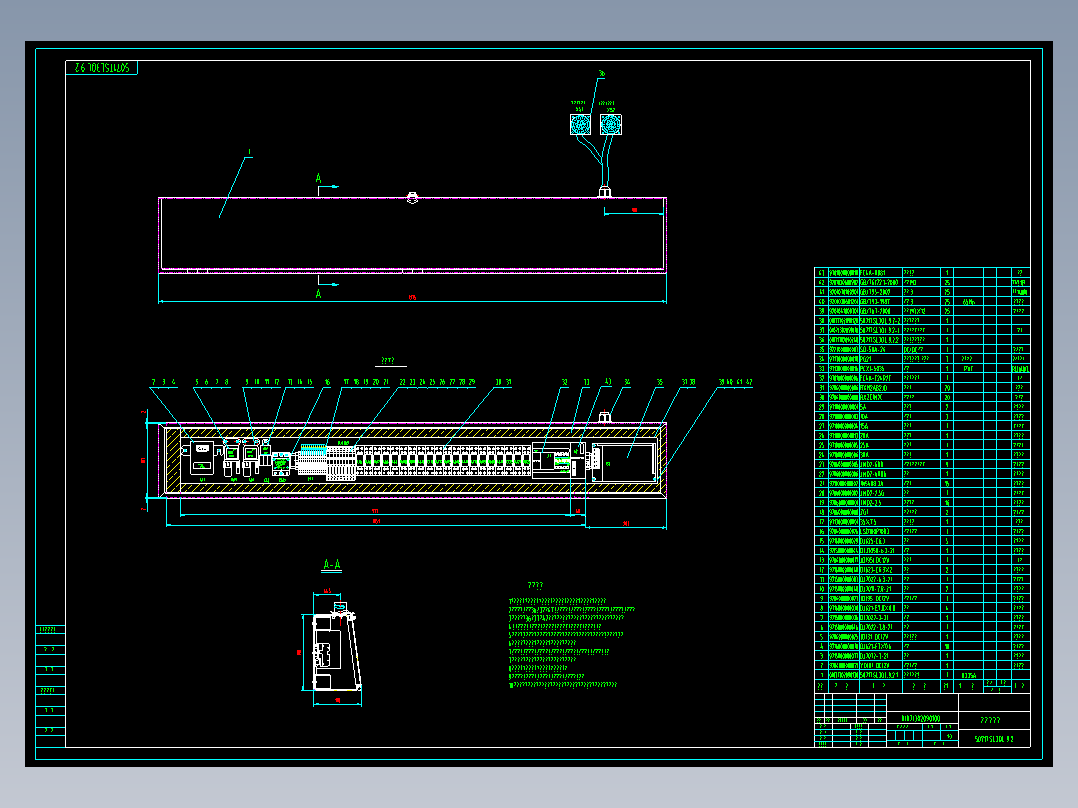

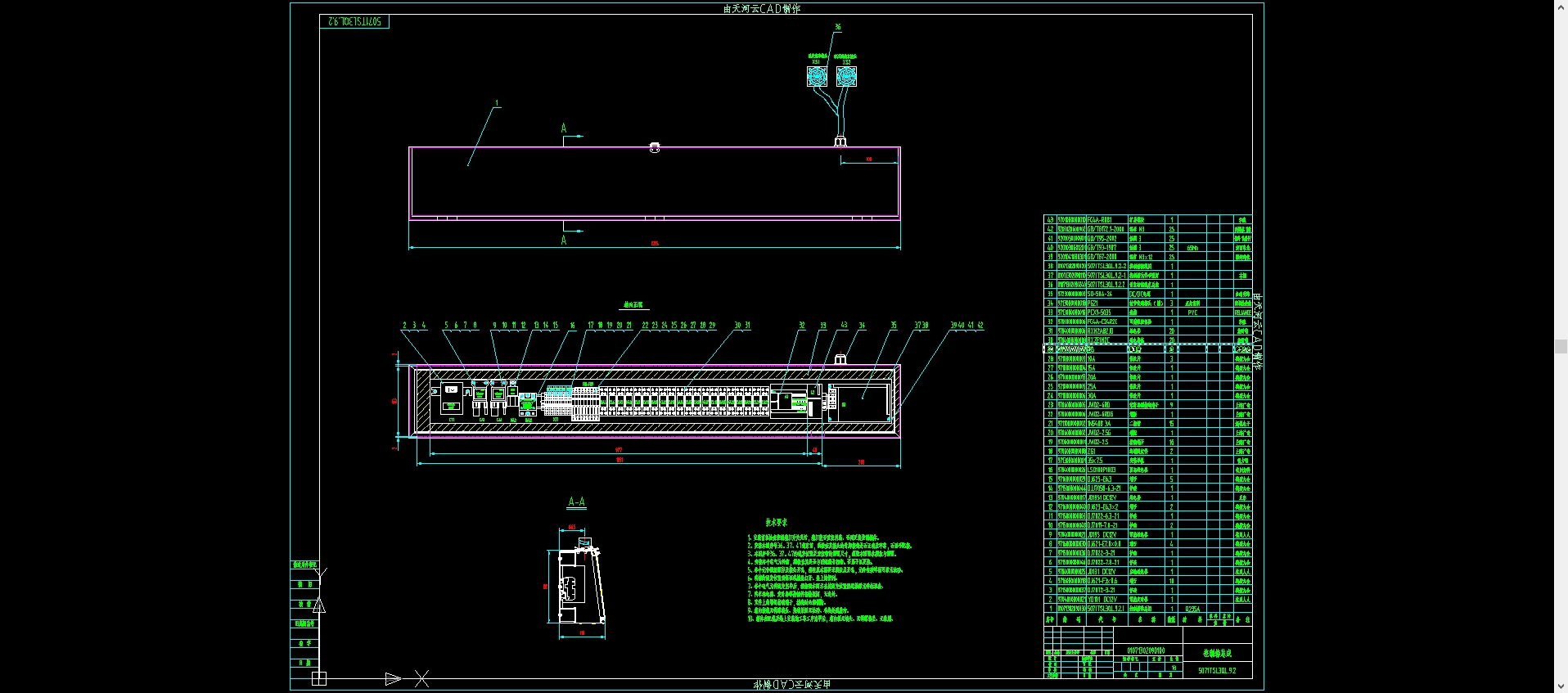

38. 控制箱总成.png
393 KB

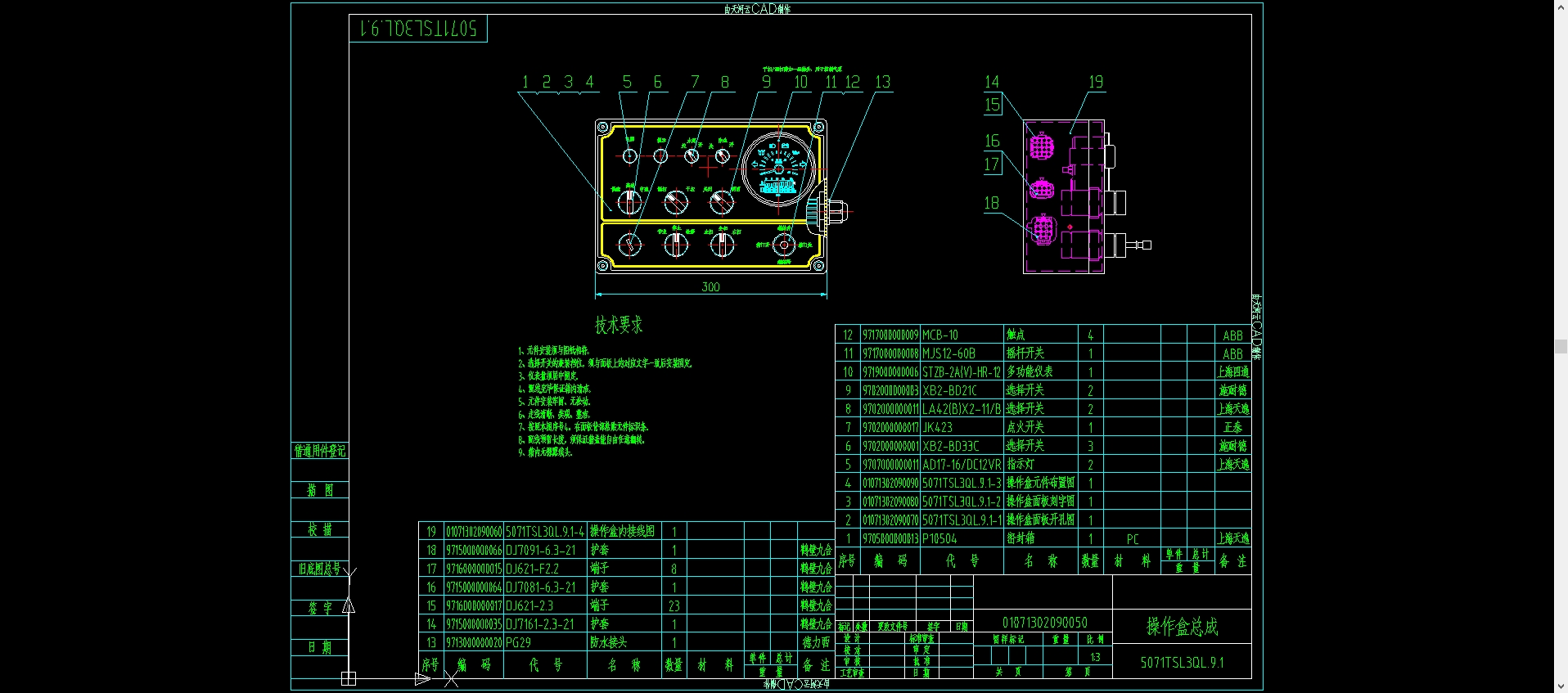

39. 操作盒总成.png
455 KB

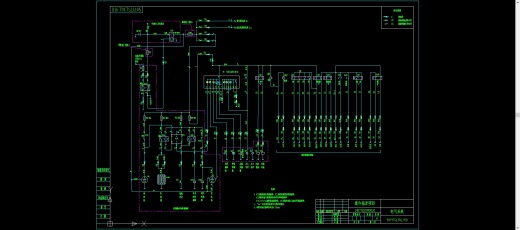

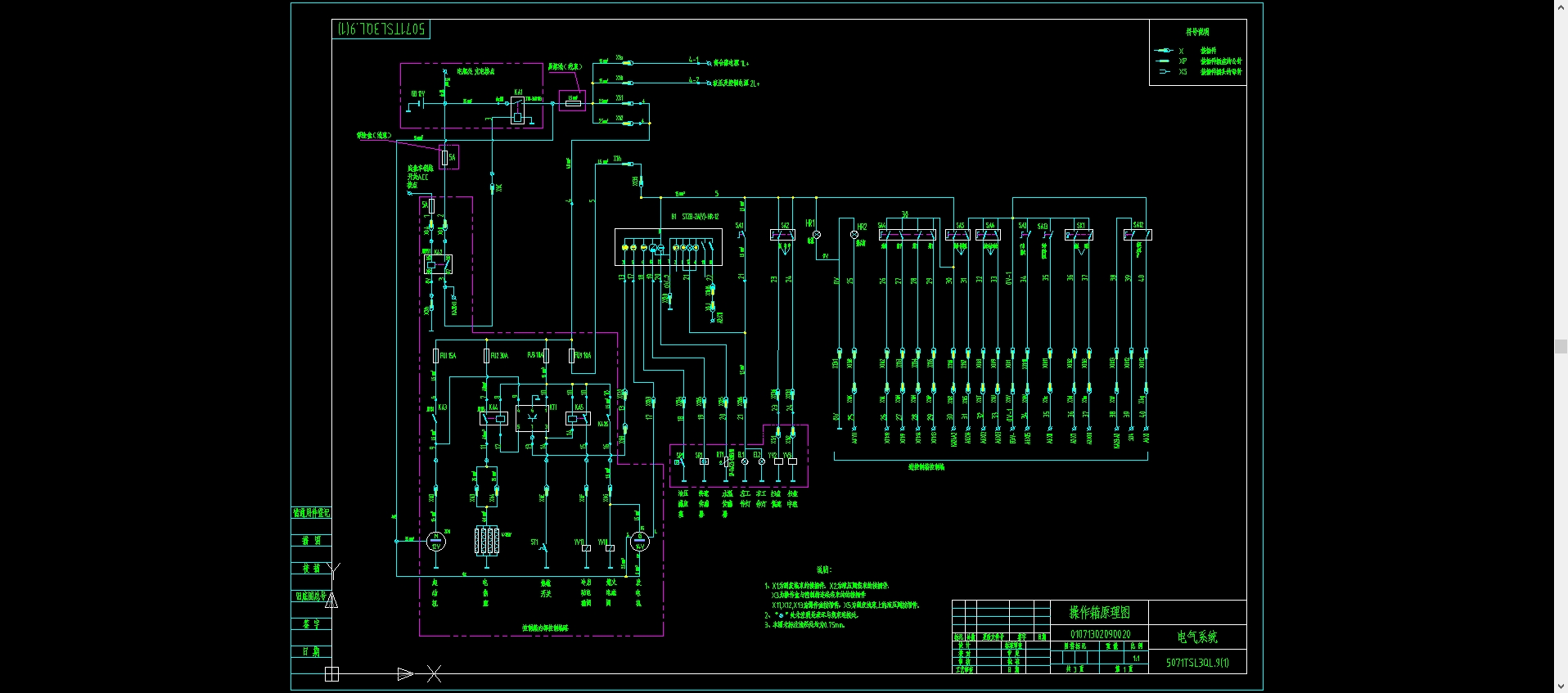

40. 操作箱原理图.png
356 KB
41. 标准件明细表.bak
300 KB
42. 标准件明细表.dwg
305 KB

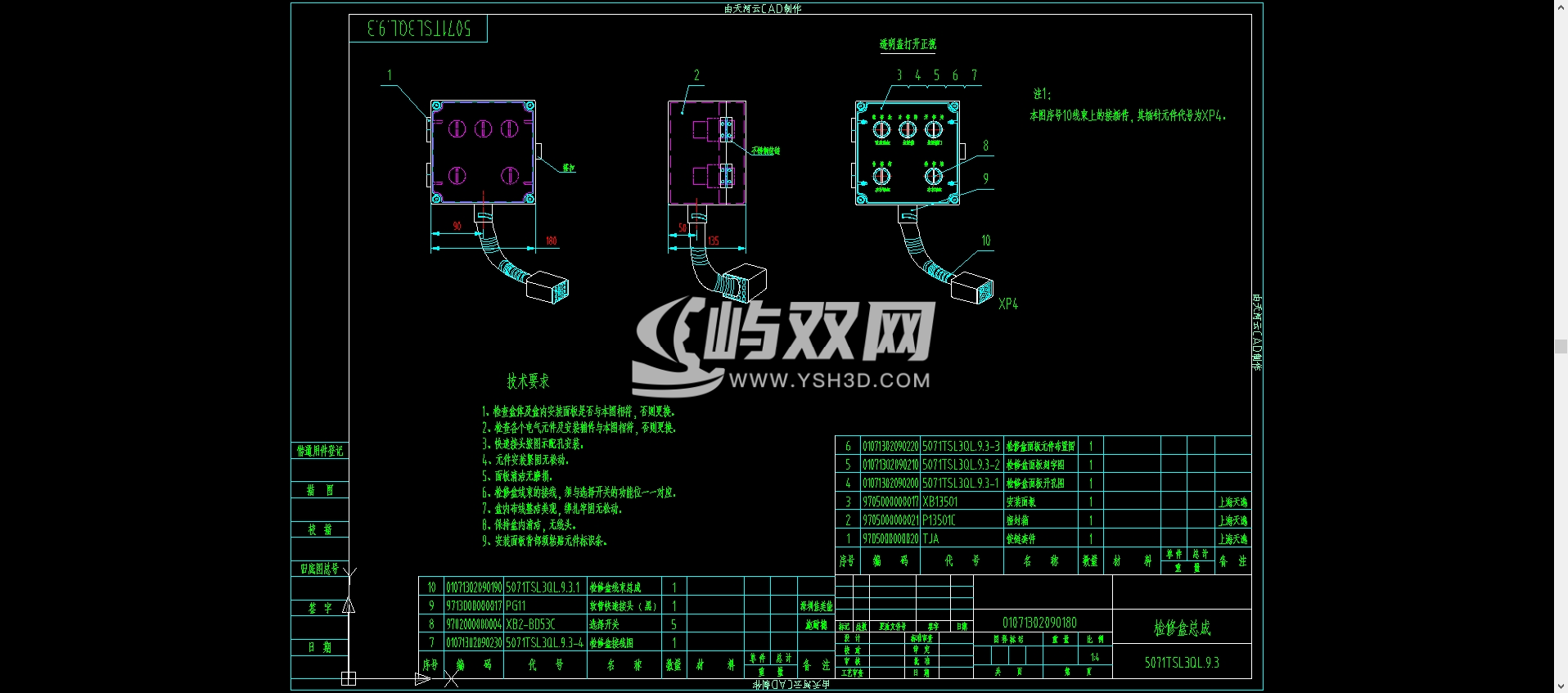

43. 检修盒总成.png
325 KB

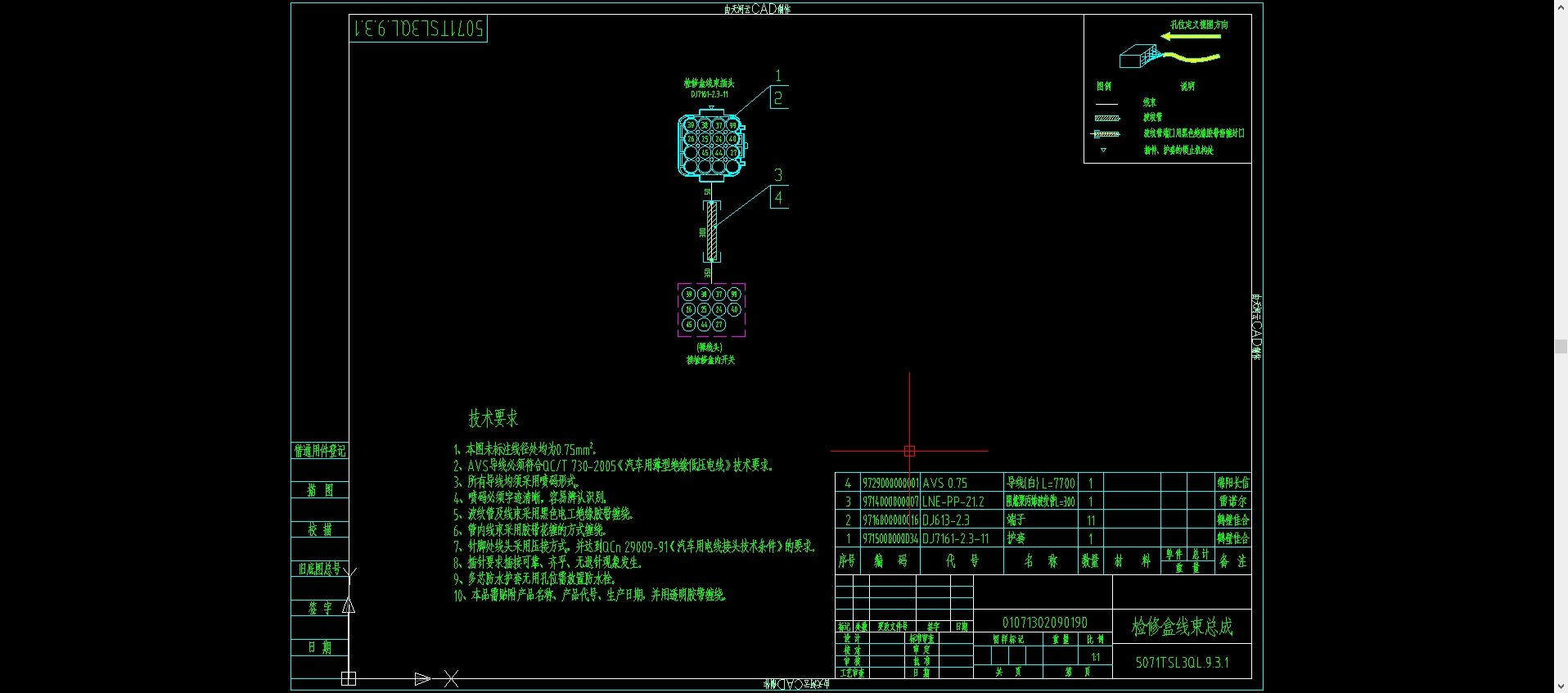

44. 检修盒线束总成.png
300 KB

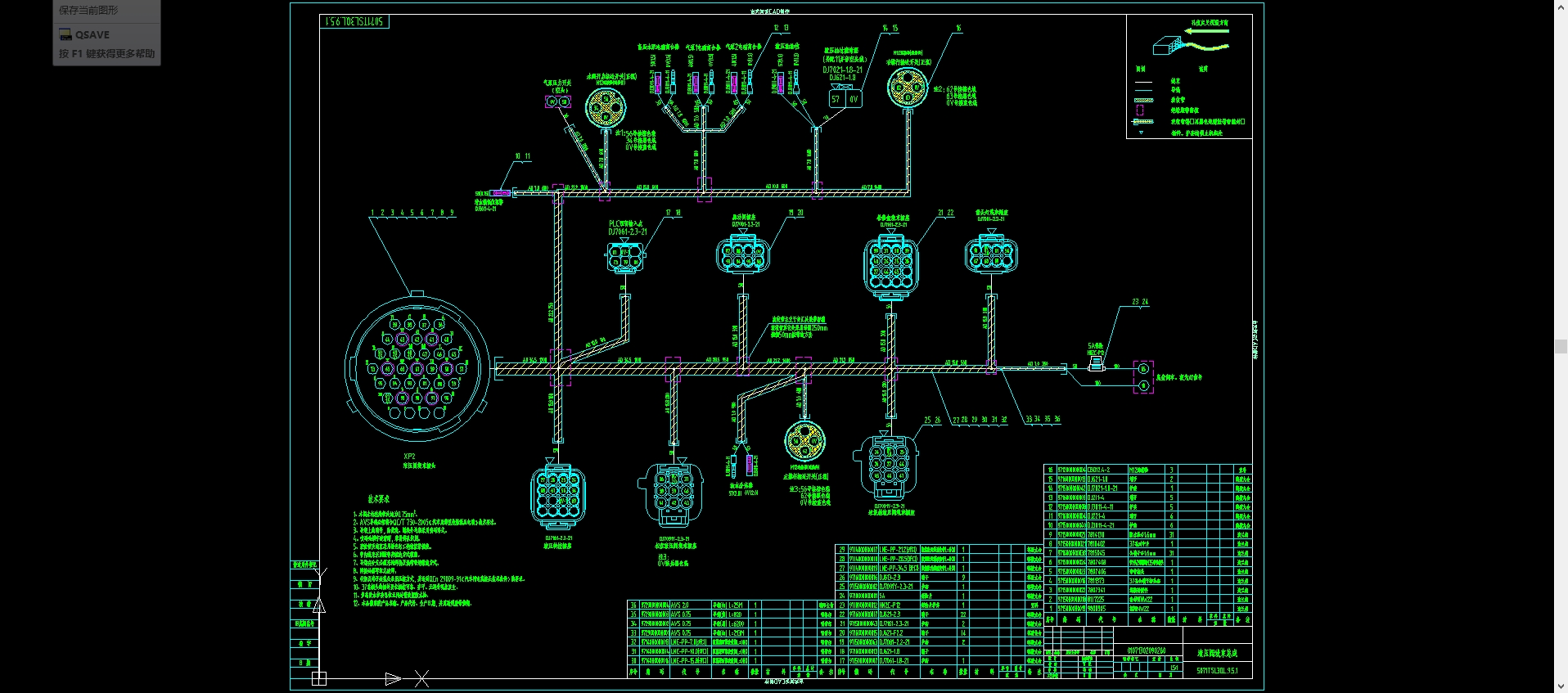

45. 液压阀线束总成.png
532 KB
46. 零部件明细表.bak
354 KB
47. 零部件明细表.dwg
359 KB
