波纹管截止阀(锻造)对接焊 6款SolidWorks 三维模型
三维机械图纸名称为：波纹管截止阀(锻造)对接焊 6款，属于设备部件，管道附件分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10547632
模型大小：5.48M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-08-04
图纸介绍：
下载模型
文件列表
1. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN15.sldprt
643 KB
2. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN20.sldprt
647 KB
3. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN25.sldprt
651 KB
4. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN32.sldprt
644 KB
5. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN40.sldprt
659 KB
6. 对接焊连接波纹管截止阀 PN1.6~4.0MPa(锻造)_DN50.sldprt
681 KB

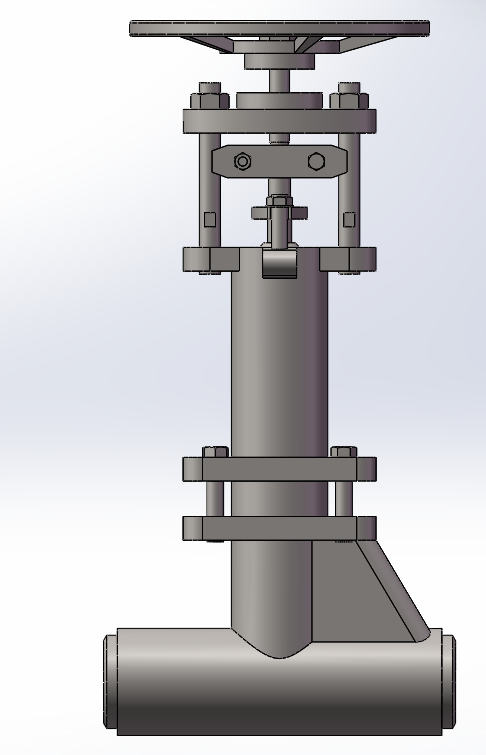

7. 波纹管截止阀对接焊主视.png
50.7 KB

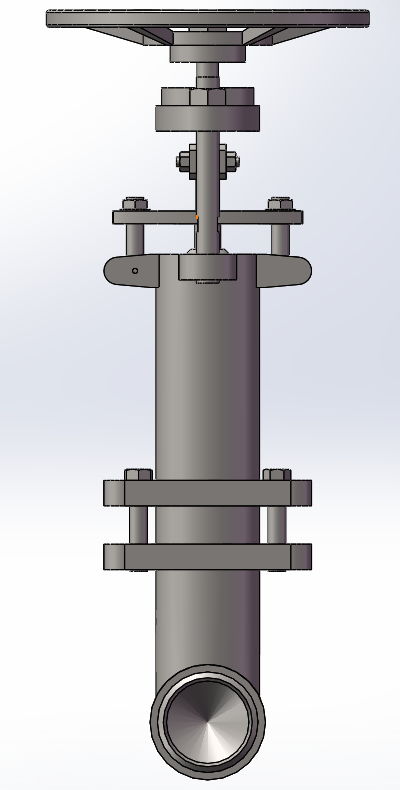

8. 波纹管截止阀对接焊侧视.png
56.2 KB

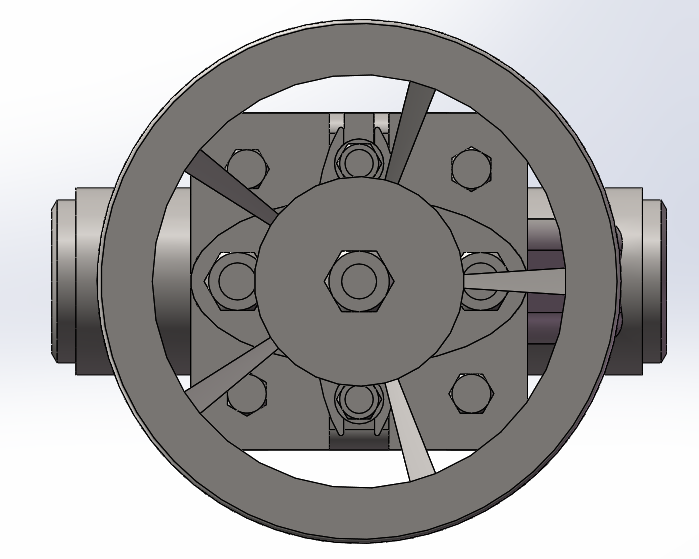

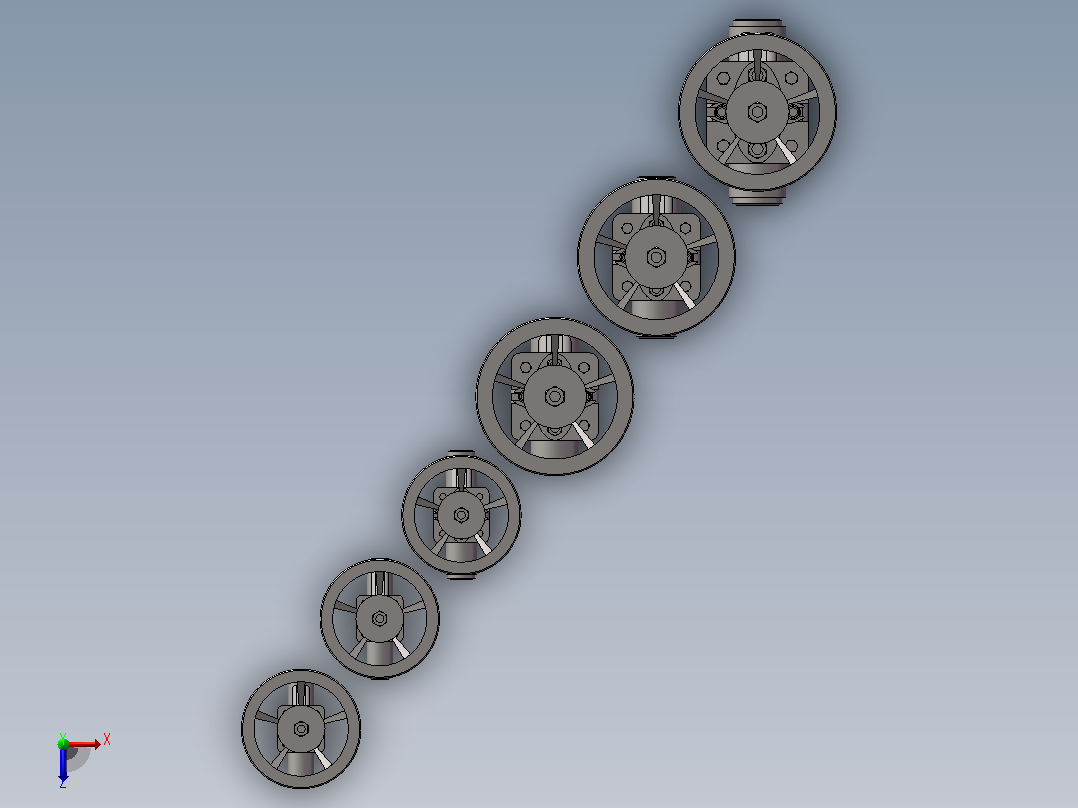

9. 波纹管截止阀对接焊俯视.png
95 KB

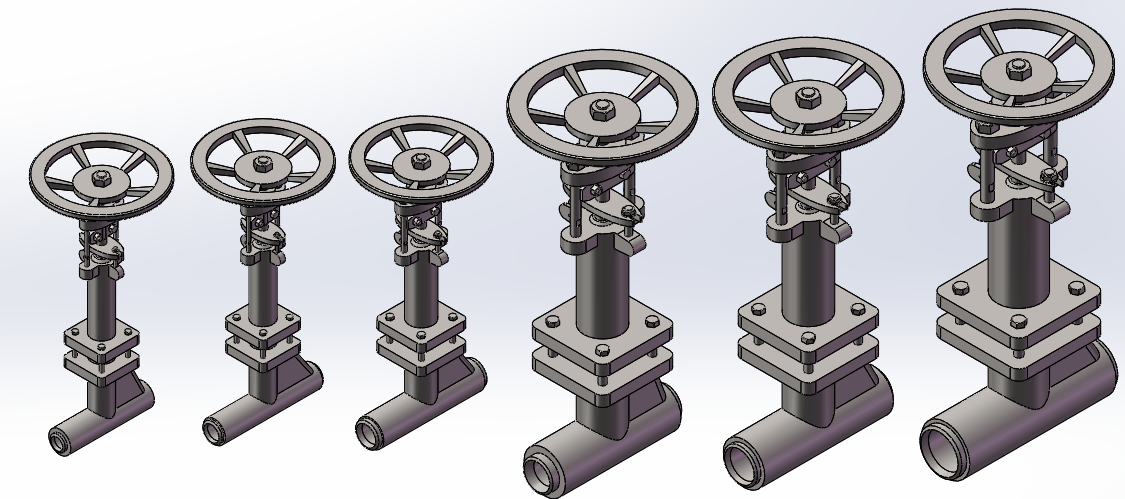

10. 波纹管截止阀对接焊总图.png
253 KB
11. 波纹管截止阀对接焊装配体.SLDASM
1.08 MB

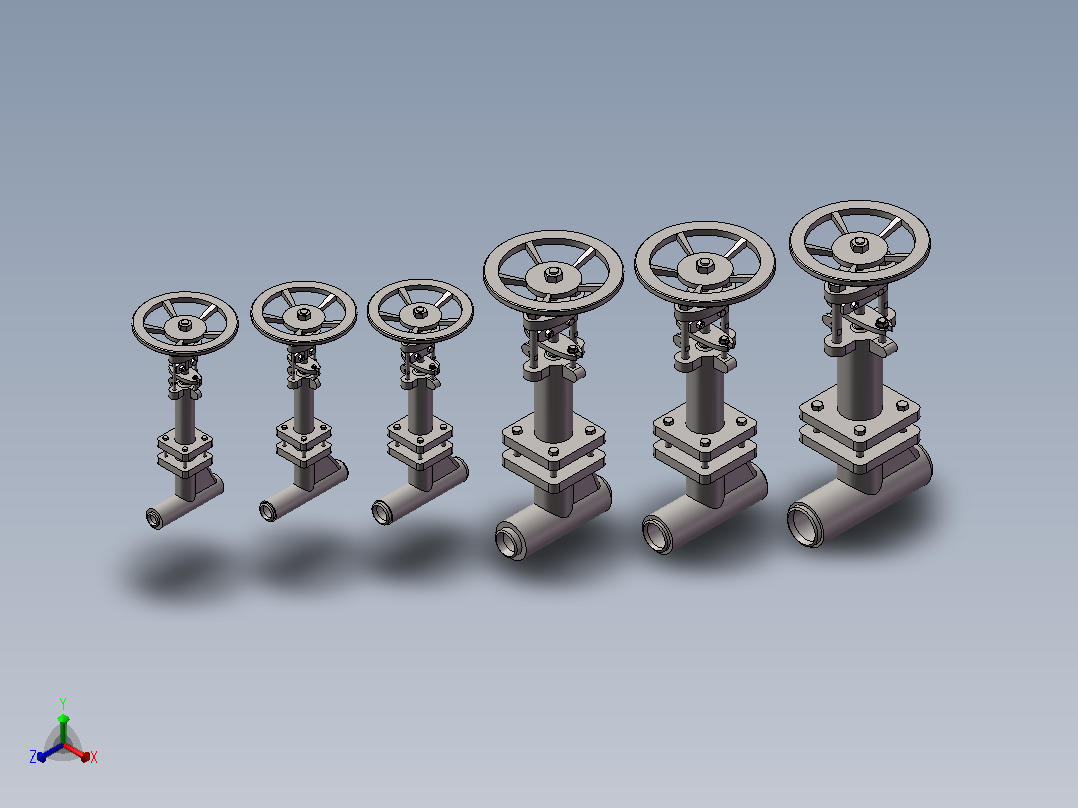

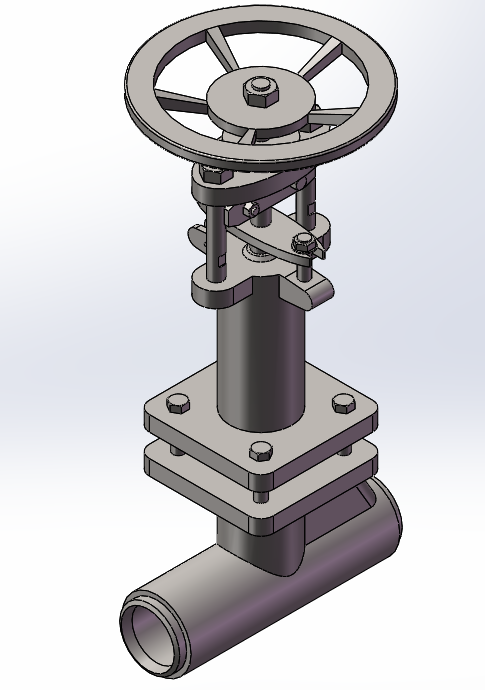

12. 波纹管截止阀对接焊轴侧.png
94.6 KB
