10通径三位四通电磁换向阀H型2凸肩（CAD+说明书）AutoCAD图档
CAD图档名称为：10通径三位四通电磁换向阀H型2凸肩（CAD+说明书），属于设备部件，管道附件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10524207
模型大小：2.24M
软件版本： AutoCAD 2018
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-07-03
图纸介绍：
下载模型
文件列表

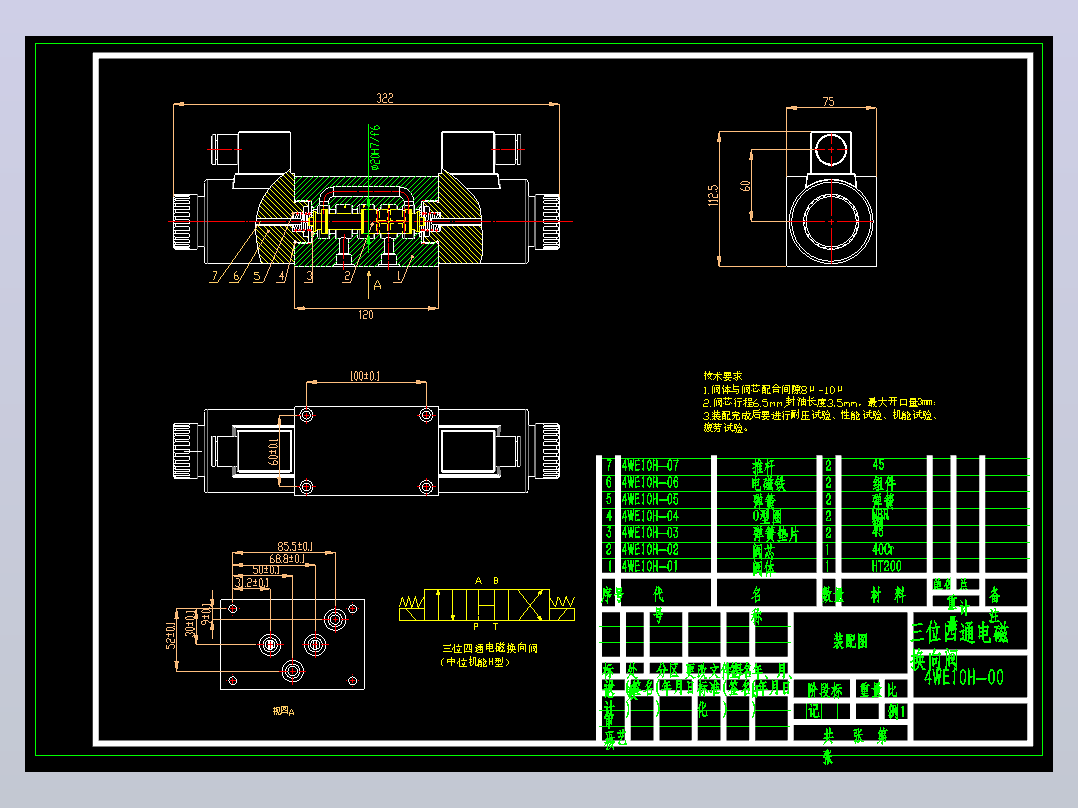

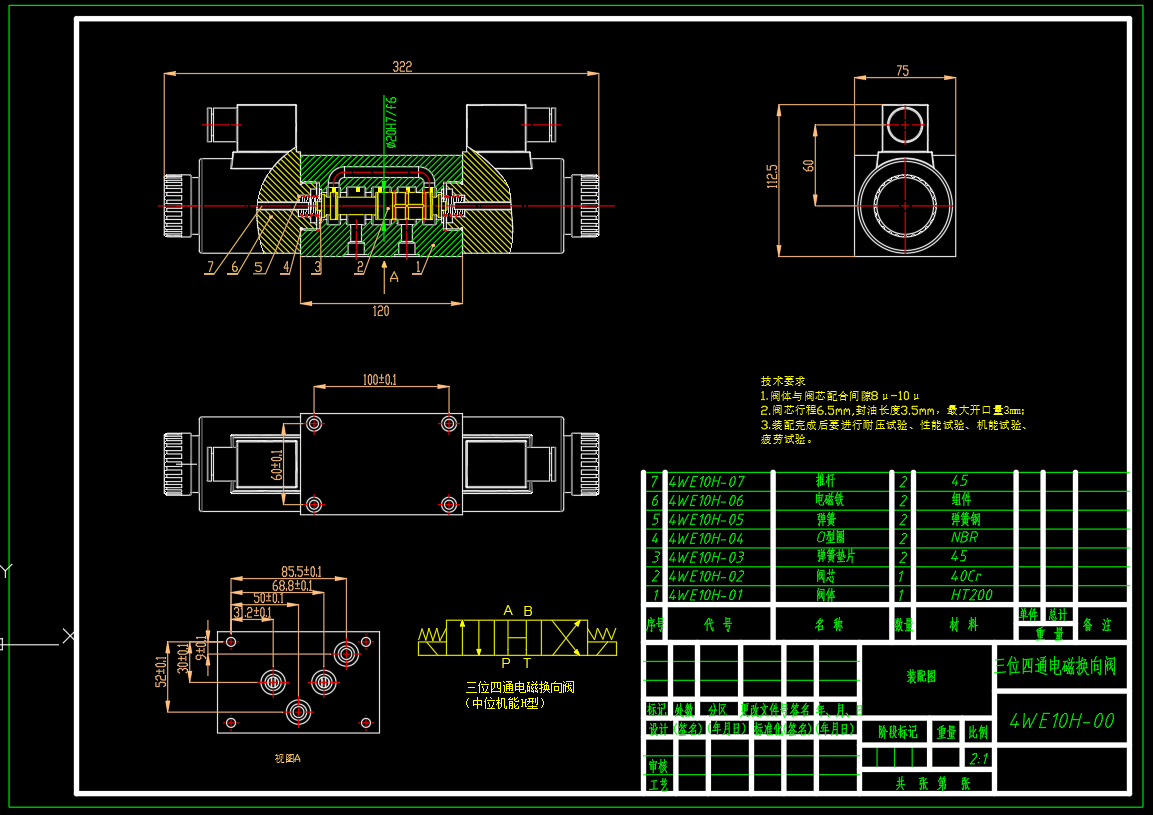

1. 4WE10H-00 三位四通电磁换向阀（H型阀芯凸肩2）.DWG
389 KB

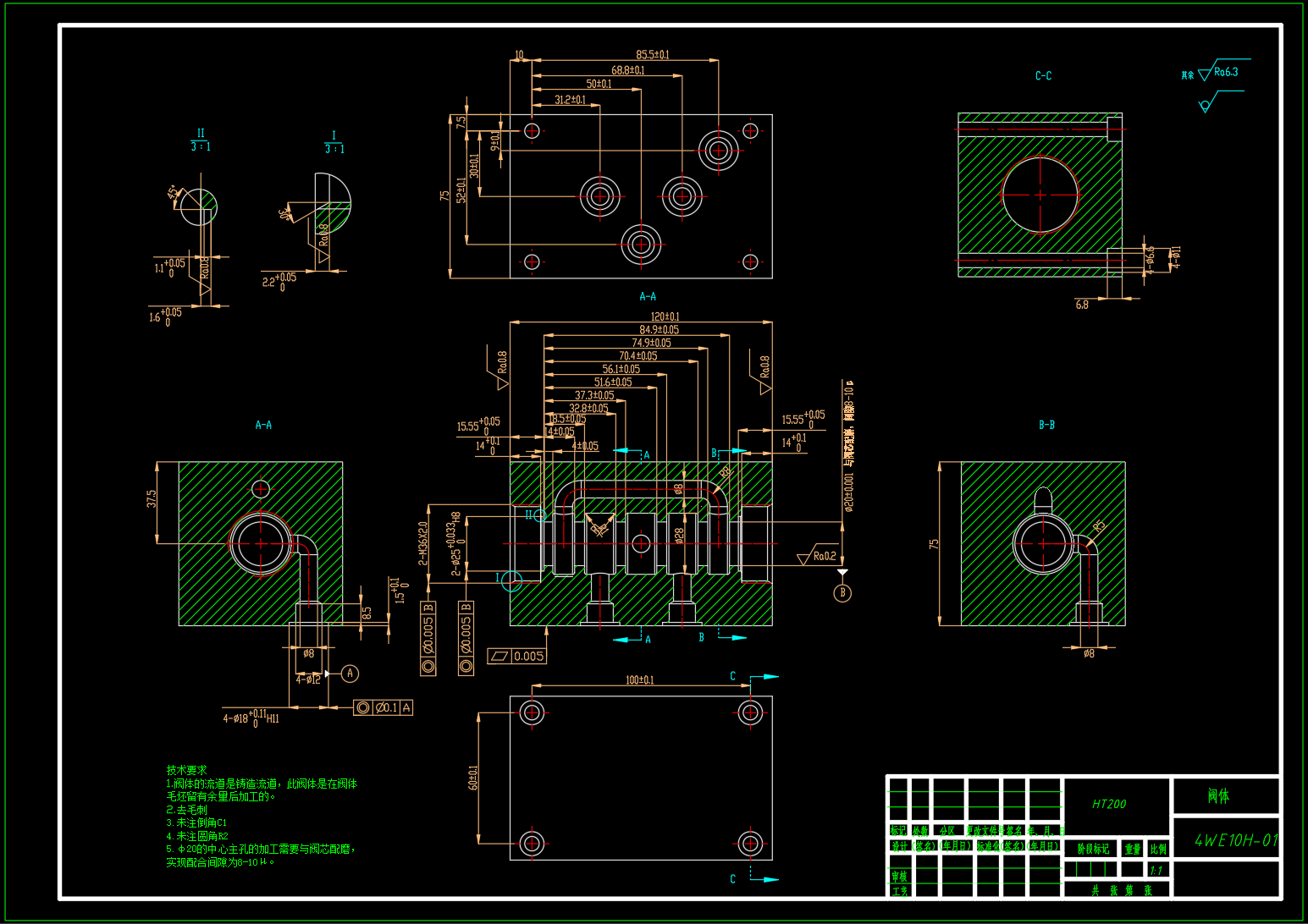

2. 4WE10H-01 阀体.DWG
245 KB
3. 4WE10H-01 阀体.bak
245 KB

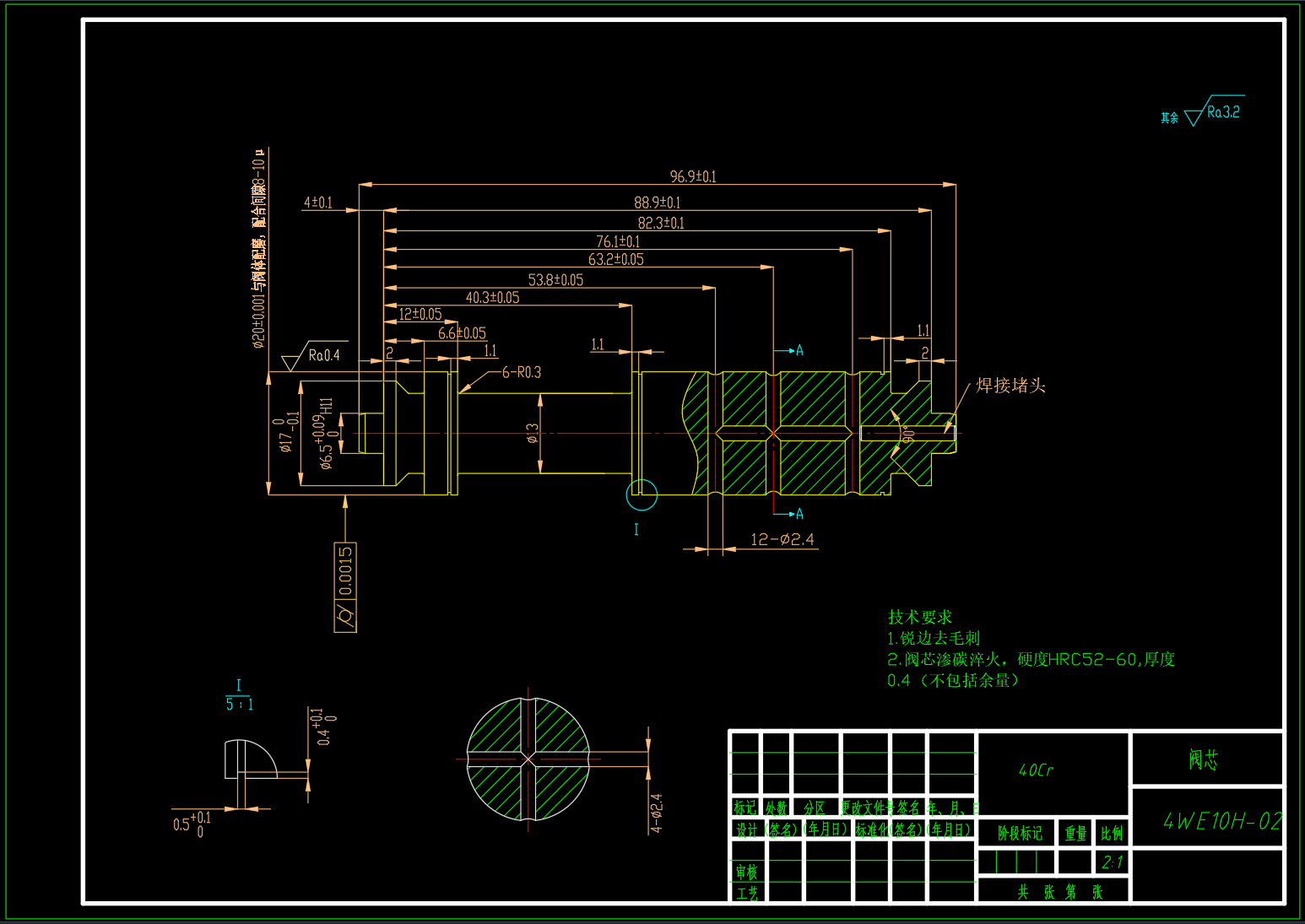

4. 4WE10H-02 阀芯.DWG
156 KB

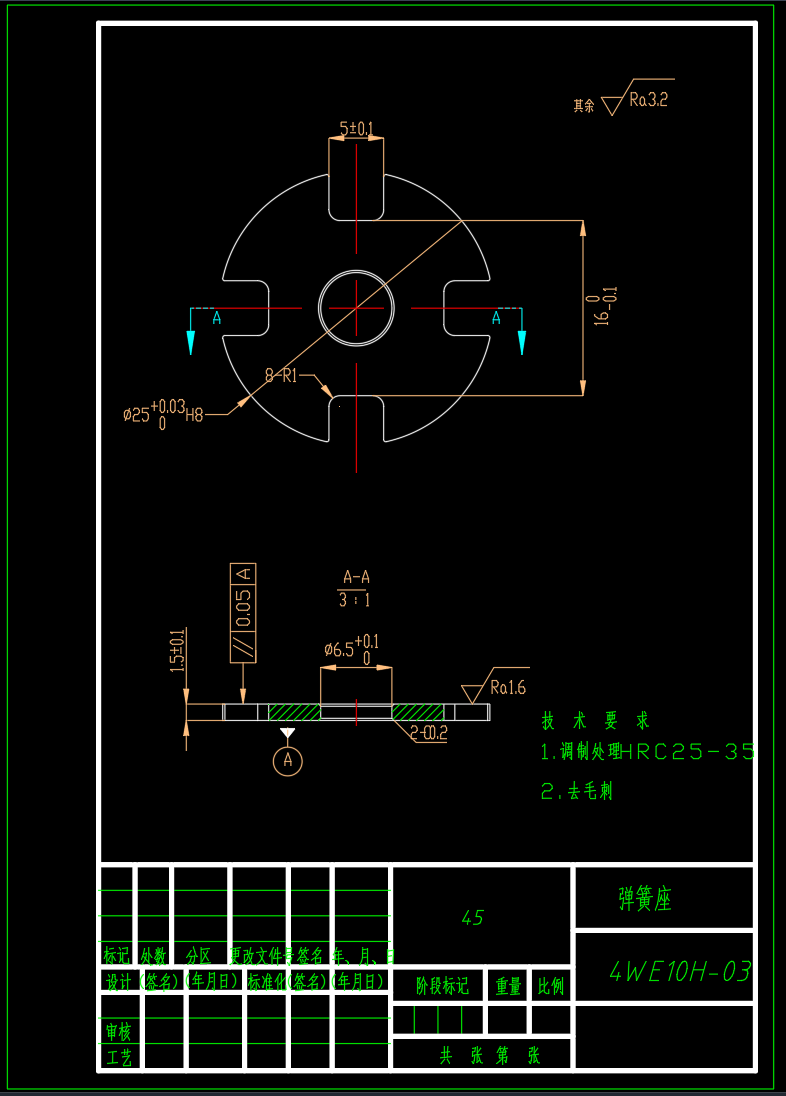

5. 4WE10H-03 弹簧座.DWG
133 KB

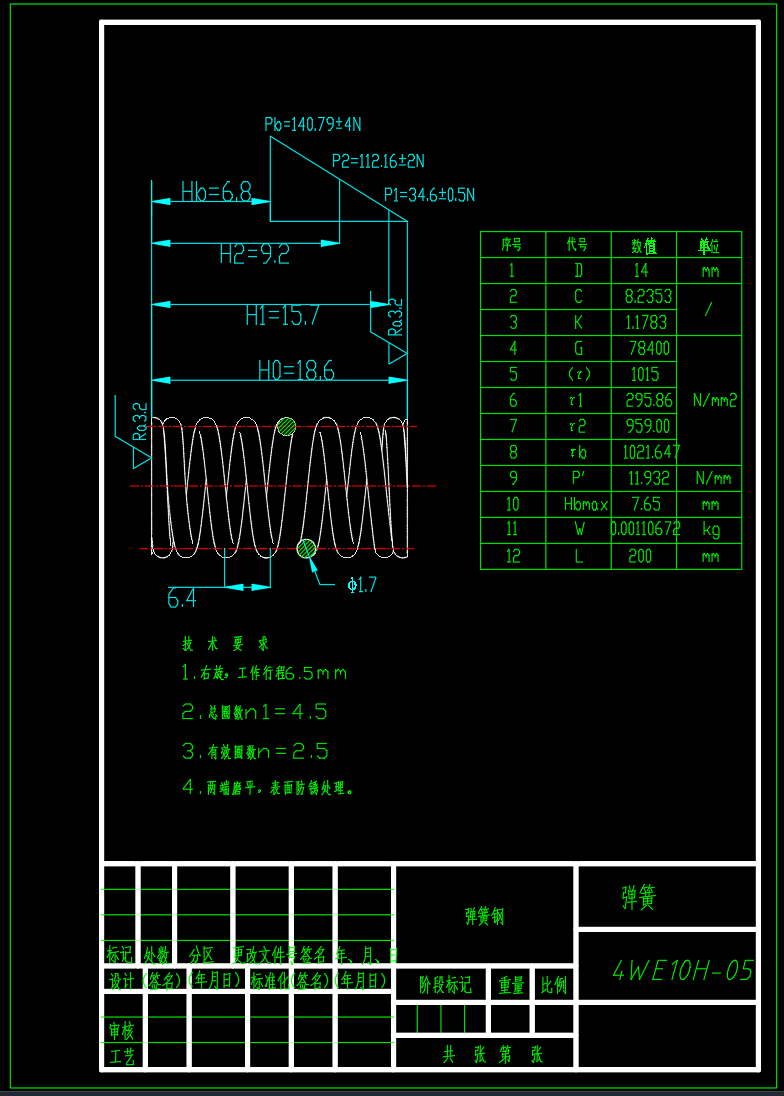

6. 4WE10H-05 弹簧.DWG
91 KB

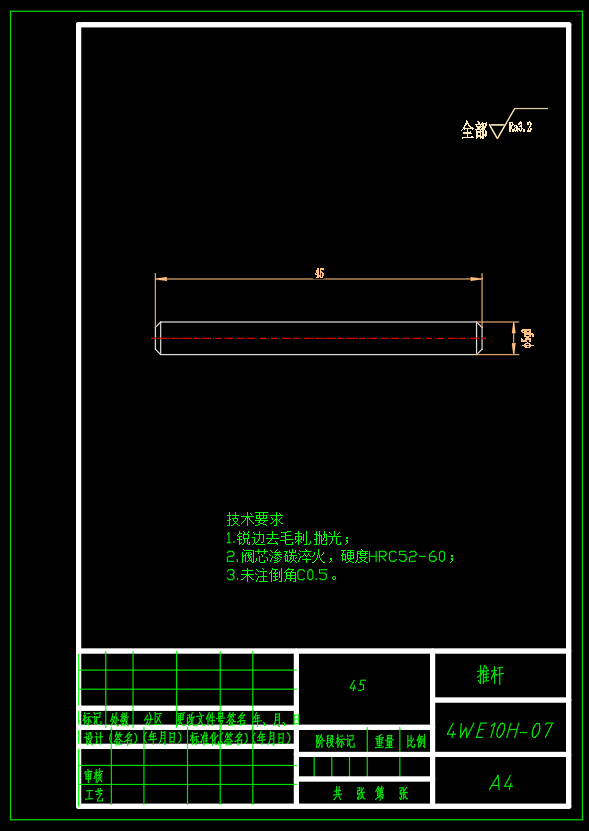

7. 4WE10H-07 推杆.dwg
74.9 KB
8. 企业微信截图_20240203143844.png
146 KB
9. 企业微信截图_20240203143905.png
212 KB
10. 企业微信截图_20240203143921.png
123 KB
11. 企业微信截图_20240203143935.png
78.5 KB
12. 企业微信截图_20240203143950.png
102 KB
13. 企业微信截图_20240203144005.png
33.1 KB
14. 十通径H型电磁换向阀（阀芯凸肩数2）设计说明书.docx
608 KB
