七辊矫直机SolidWorks 三维模型

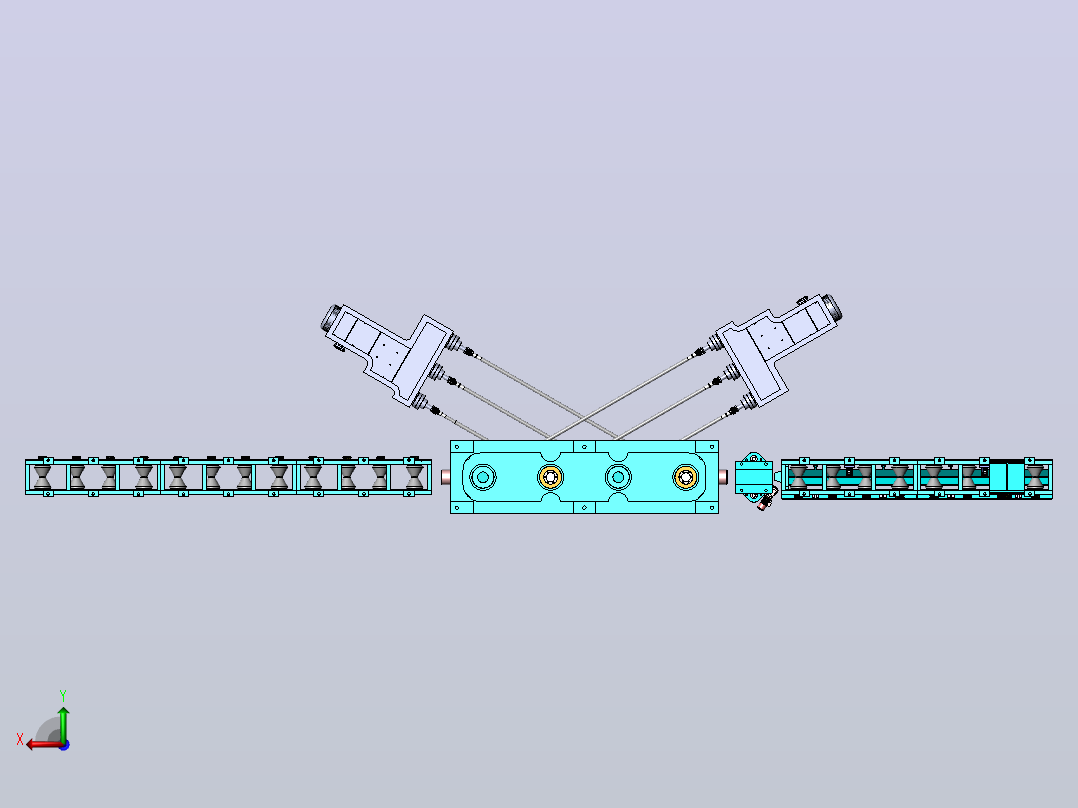

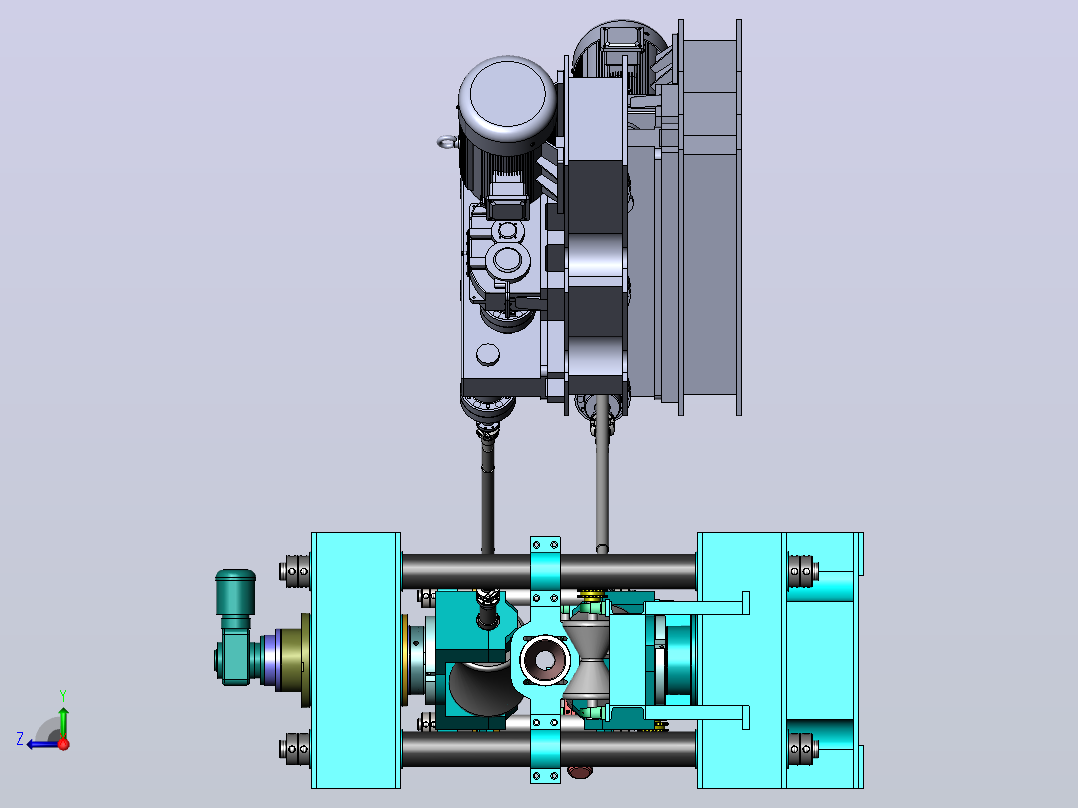

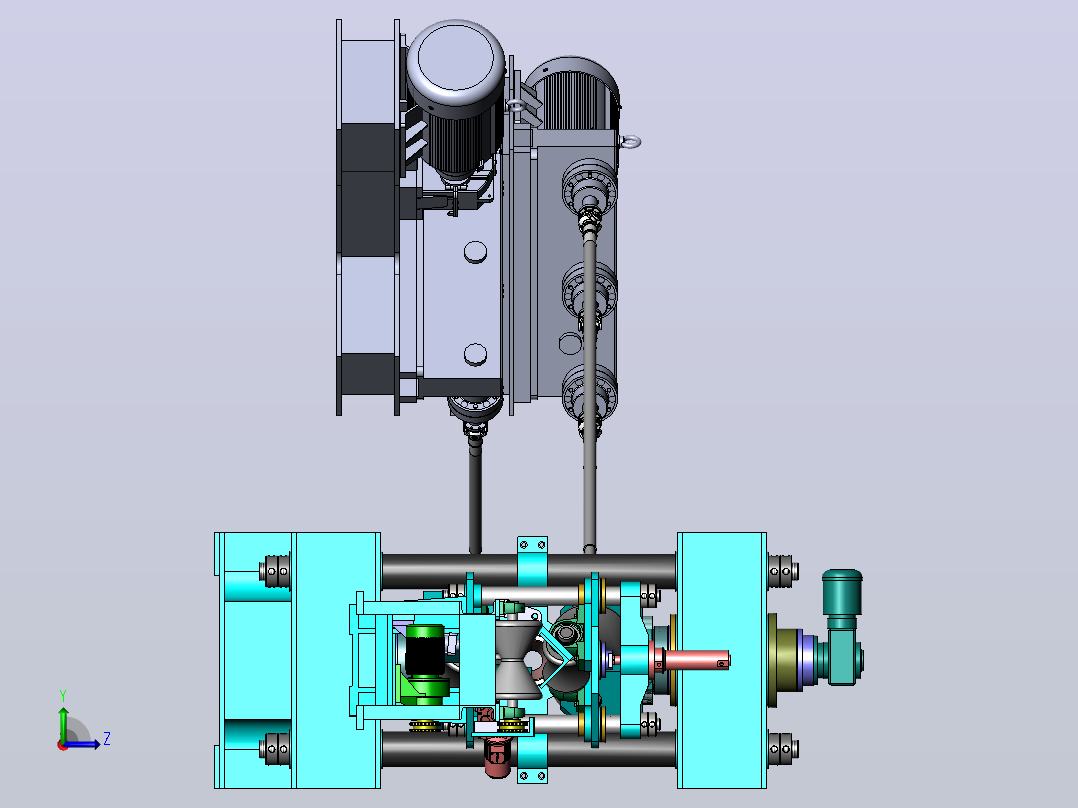

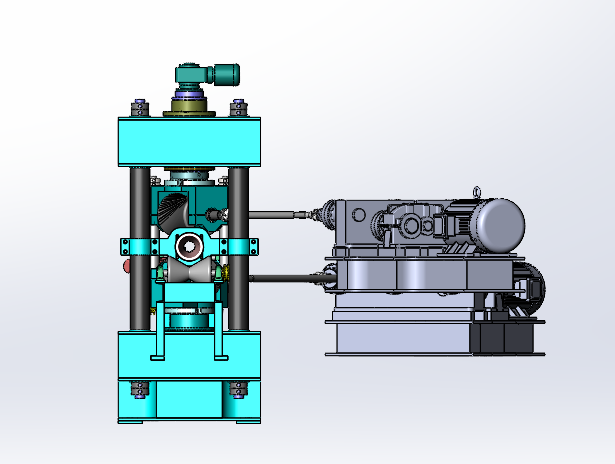

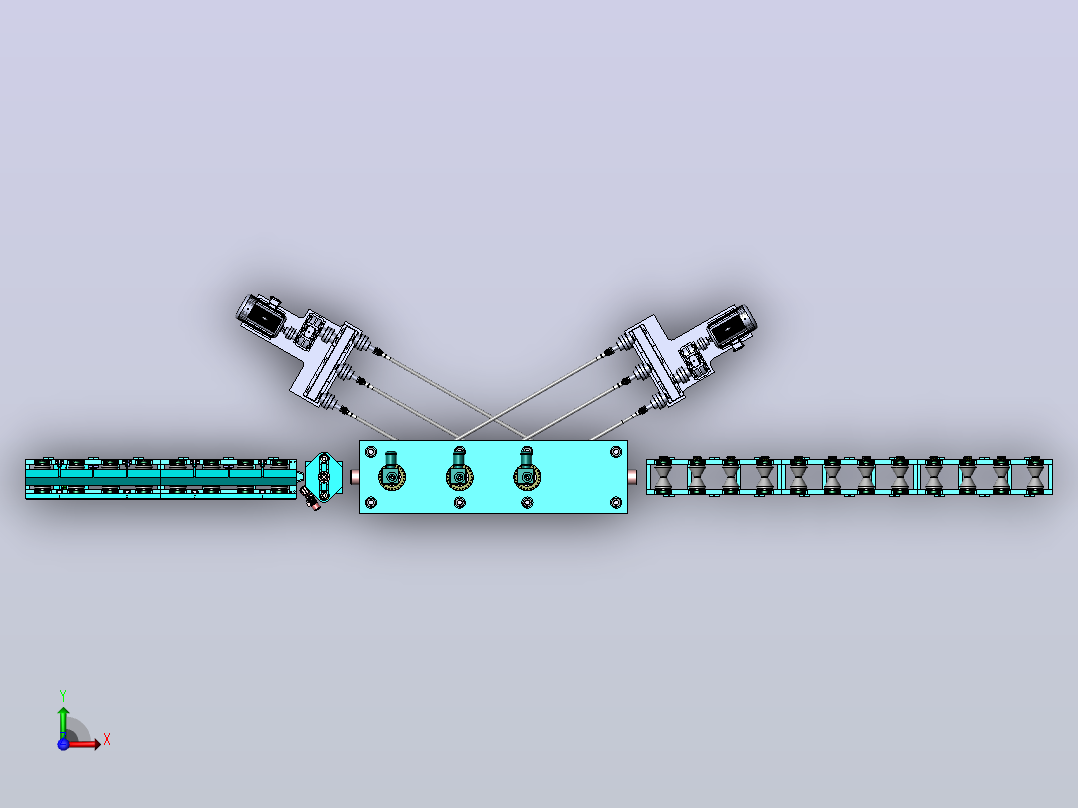

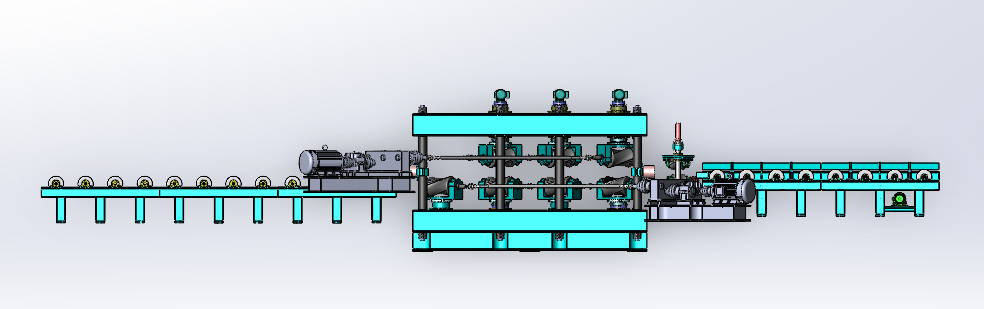

三维机械图纸名称为：七辊矫直机，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10510474
模型大小：43.5M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-22
图纸介绍：
下载模型
文件列表
1. GB／T7810-1995带立式座轴承UCP309.SLDPRT
311 KB
2. LX(HL)型弹性柱销联轴器╱LXZ(HLL)型带制动轮弹性柱销联轴器[LX5联轴器Y75×112╱J50×84].sldprt
452 KB
3. LX(HL)型弹性柱销联轴器╱LXZ(HLL)型带制动轮弹性柱销联轴器[LX6联轴器Y85×142╱J75×107].sldprt
464 KB
4. LX6 75-75.sldprt
459 KB
5. SWC型十字万向联轴器[SWC120BH].sldasm
636 KB
6. SWC型十字万向联轴器[SWC120BH]_SWC_BH_BH-1.sldprt
440 KB
7. SWC型十字万向联轴器[SWC120BH]_SWC_BH_BH-2.sldprt
309 KB
8. SWC型十字万向联轴器[SWC120BH]_SWC_BH_BH-3.sldprt
396 KB
9. SWC型十字万向联轴器[SWC120BH]_SWC_BH_BH-4.sldprt
409 KB
10. Y系列（IP44）B3型三相异步电动机[Y280S-4].sldprt
2.23 MB
11. ZLY180减速器.sldprt
1.06 MB

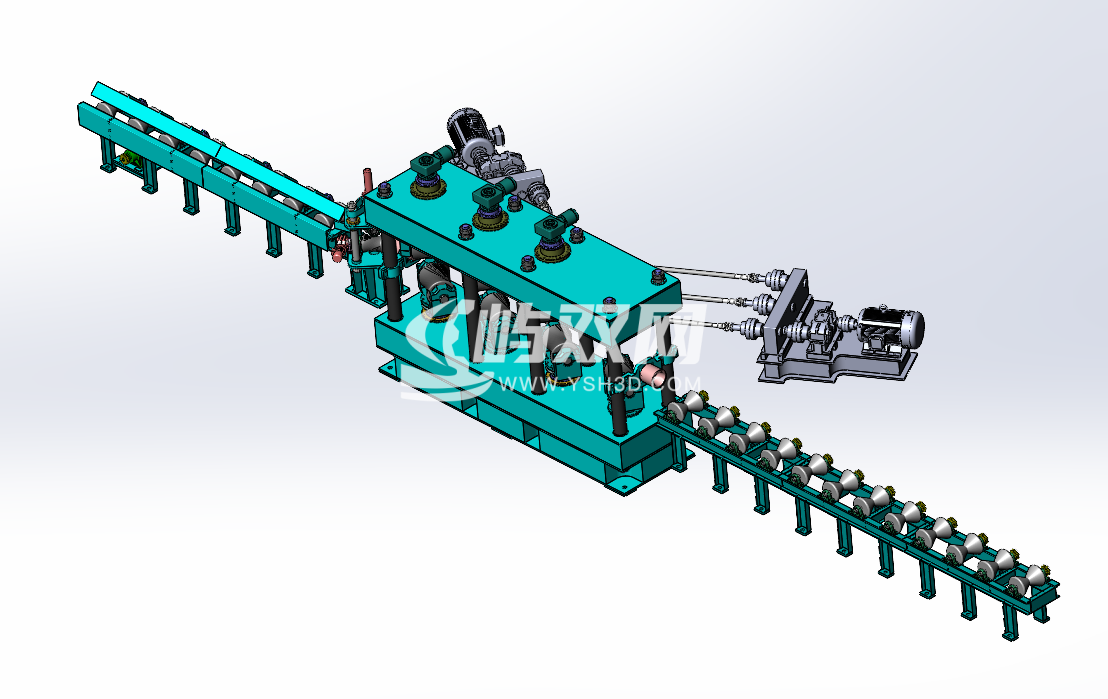

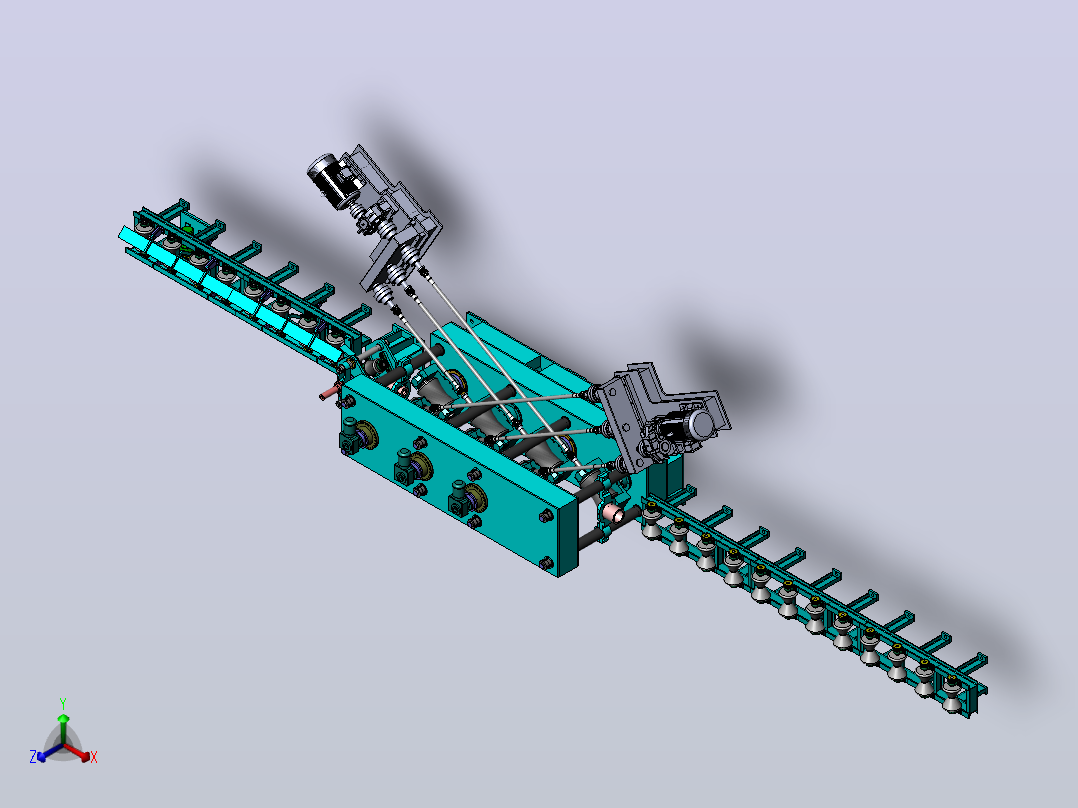

12. 三维总图.png
257 KB
13. 中长度SWC型十字万向联轴器[SWC120BH].SLDASM
631 KB

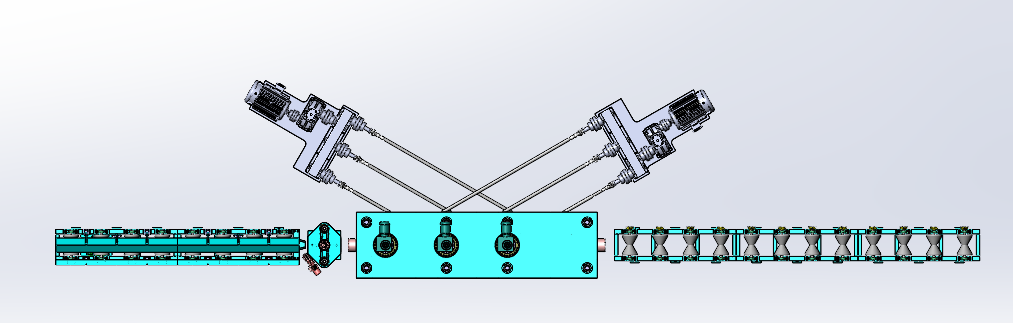

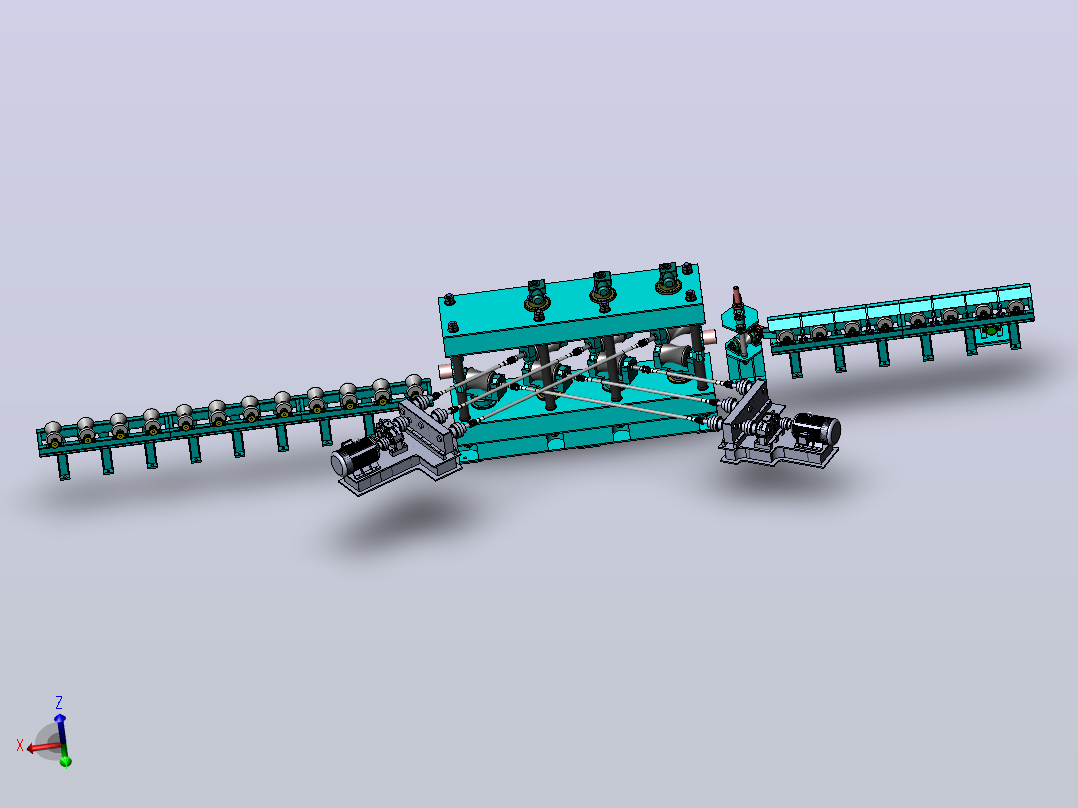

14. 主视图.png
75.9 KB
15. 低侧电机座.SLDPRT
284 KB

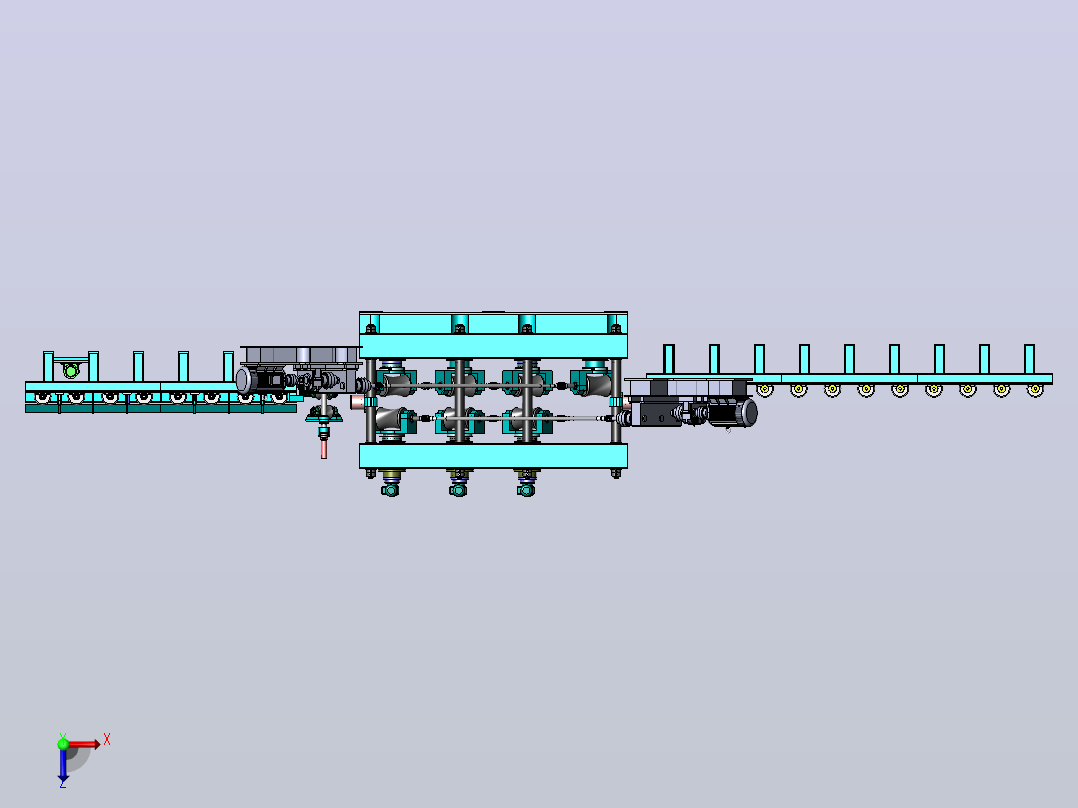

16. 俯视图.png
102 KB
17. 分速箱2.SLDPRT
236 KB
18. 前视图.png
96.8 KB
19. 总装配体.SLDASM
3.59 MB
20. 总装配体丝杠.SLDASM
2.83 MB
21. 打包FSI100-75气缸.SLDPRT
1 MB
22. 打包GB_推力调心滚子轴承_29416.sldprt
359 KB
23. 打包GB／T5781-2000六角头螺栓全螺纹C级M16×60.SLDPRT
149 KB
24. 打包GB／T7810-1995带立式座轴承UCP309.SLDPRT
311 KB
25. 打包GB／T7810-1995带立式座轴承UCP313.SLDPRT
310 KB
26. 打包GB／T810-1988小圆螺母M33×1．5.SLDPRT
99.5 KB
27. 打包KA37～107_47.step.sldprt
251 KB
28. 打包KAZ47DR63-BMG-B.SLDASM
132 KB
29. 打包PT_GT_80_1.46_180.step.sldprt
93.9 KB
30. 打包PT_HSG_80_1.46_180.step.sldprt
22.6 KB
31. 打包XB电机_XWD4_Y_90L_4.step.sldprt
165 KB
32. 打包XB输出轴_45_74_16.step.sldprt
23.9 KB
33. 打包XWD4-Y90L-4.SLDASM
234 KB
34. 打包XW主体_XWD4.step.sldprt
52.7 KB
35. 打包YFL_80_1.46_180.step.sldprt
22.9 KB
36. 打包上双曲线夹送辊180x280.SLDPRT
155 KB
37. 打包上挡油环.SLDPRT
93.6 KB
38. 打包上料辊道.SLDASM
948 KB
39. 打包下中间辊定位套.SLDPRT
131 KB
40. 打包下中间辊导向滑动套.SLDPRT
116 KB
41. 打包下中间辊柱塞.SLDPRT
162 KB
42. 打包下中间辊缸体.SLDPRT
166 KB
43. 打包下双曲线夹送辊180x280.SLDPRT
167 KB
44. 打包下辊安装套.SLDPRT
148 KB
45. 打包保护罩.SLDPRT
134 KB
46. 打包保护罩铰链.SLDPRT
101 KB
47. 打包减速器SAF77-Y1.5-4P-85-M5.SLDPRT
184 KB
48. 打包压下丝杠90.SLDPRT
1.41 MB
49. 打包压下电机座.SLDPRT
110 KB
50. 打包压下轴承座.SLDPRT
204 KB
51. 打包双曲线矫直辊300x500.SLDPRT
177 KB
52. 打包双曲线矫直辊300x500（自由侧）.SLDPRT
172 KB
53. 打包垫板.SLDPRT
63.1 KB
54. 打包夹送上横梁.SLDPRT
133 KB
55. 打包夹送定位套.SLDPRT
95.5 KB
56. 打包夹送底座.SLDPRT
251 KB
57. 打包夹送电机支架.SLDPRT
155 KB
58. 打包夹送立柱.SLDPRT
58.3 KB
59. 打包夹送立柱外套.SLDPRT
71.4 KB
60. 打包夹送立柱装配.SLDASM
79.5 KB
61. 打包夹送螺母.SLDPRT
145 KB
62. 打包夹送辊横梁.SLDPRT
211 KB
63. 打包夹送辊装配.SLDASM
877 KB
64. 打包夹送连接法兰.SLDPRT
104 KB
65. 打包定位套.SLDPRT
85.7 KB
66. 打包导卫槽.SLDPRT
94.6 KB
67. 打包导向套.SLDPRT
158 KB
68. 打包导向套支架.SLDPRT
168 KB
69. 打包导向套支架压盖.SLDPRT
85.6 KB
70. 打包导向套装配.SLDASM
140 KB
71. 打包小圆螺母M60×2[GB／T 810-1988].SLDPRT
95.6 KB
72. 打包平键空心轴K_47.step.sldprt
29.3 KB
73. 打包总装配体--www.ysh3d.com 屿双网 】.SLDASM
4.23 MB
74. 打包托辊.SLDPRT
105 KB
75. 打包挡油环.SLDPRT
89.3 KB
76. 打包挡环.SLDPRT
121 KB
77. 打包改-上横梁（90）.SLDPRT
530 KB
78. 打包改-下横梁（90）.SLDPRT
464 KB
79. 打包改-副螺母.SLDPRT
187 KB
80. 打包改-压下螺母.SLDPRT
177 KB
81. 打包改-压下装配.SLDASM
952 KB
82. 打包改-导向滑动套.SLDPRT
114 KB
83. 打包改-柱塞.SLDPRT
169 KB
84. 打包改-棍子装置.SLDASM
353 KB
85. 打包改-棍子装置（自由侧）.SLDASM
339 KB
86. 打包改-矫直辊座.SLDPRT
176 KB
87. 打包改-矫直辊座压盖.SLDPRT
130 KB
88. 打包改-矫直辊座压盖2.SLDPRT
150 KB
89. 打包改-立柱.SLDPRT
63 KB
90. 打包改-立柱外套.SLDPRT
81.4 KB
91. 打包改-缸体.SLDPRT
165 KB
92. 打包改-缸底.SLDPRT
245 KB
93. 打包改-连接盘.SLDPRT
175 KB
94. 打包气缸缸底铰链座.SLDPRT
281 KB
95. 打包气缸铰链头.SLDPRT
759 KB
96. 打包气缸铰链座.SLDPRT
98.6 KB
97. 打包法兰盘K_47.step.sldprt
79.9 KB
98. 打包液压缸80-1.46-180-150.step.SLDASM
101 KB
99. 打包深沟球轴承6213[GB／T 276-94].SLDPRT
509 KB
100. 打包滑套.SLDPRT
93.6 KB
101. 打包电机_160-DR63-BMG-185-240-132-105.step.sldprt
264 KB
102. 打包辊道架.SLDPRT
491 KB
103. 打包辊道电机底座.SLDPRT
78.2 KB
104. 打包辊道节装配.SLDASM
372 KB
105. 打包铜垫.SLDPRT
74.1 KB
106. 打包链轮.SLDPRT
367 KB
107. 打包链轮罩.SLDPRT
114 KB
108. 打包链轮罩支架.SLDPRT
92 KB
109. 打包锁紧螺母.SLDPRT
146 KB
110. 托辊.SLDPRT
106 KB
111. 最长SWC型十字万向联轴器[SWC120BH].SLDASM
627 KB
112. 电机装配.SLDASM
959 KB
113. 装配体.SLDASM
2.01 MB
114. 轴套.SLDPRT
86.3 KB
115. 辊道架.SLDPRT
491 KB
116. 辊道节装配.SLDASM
354 KB
117. 连接轴.SLDPRT
62.7 KB
118. 连接轴中长.SLDPRT
64.9 KB
119. 连接轴最长.SLDPRT
64.1 KB
120. 链轮.SLDPRT
367 KB
121. 零件3^SWC型十字万向联轴器[SWC120BH].sldprt
94.5 KB
