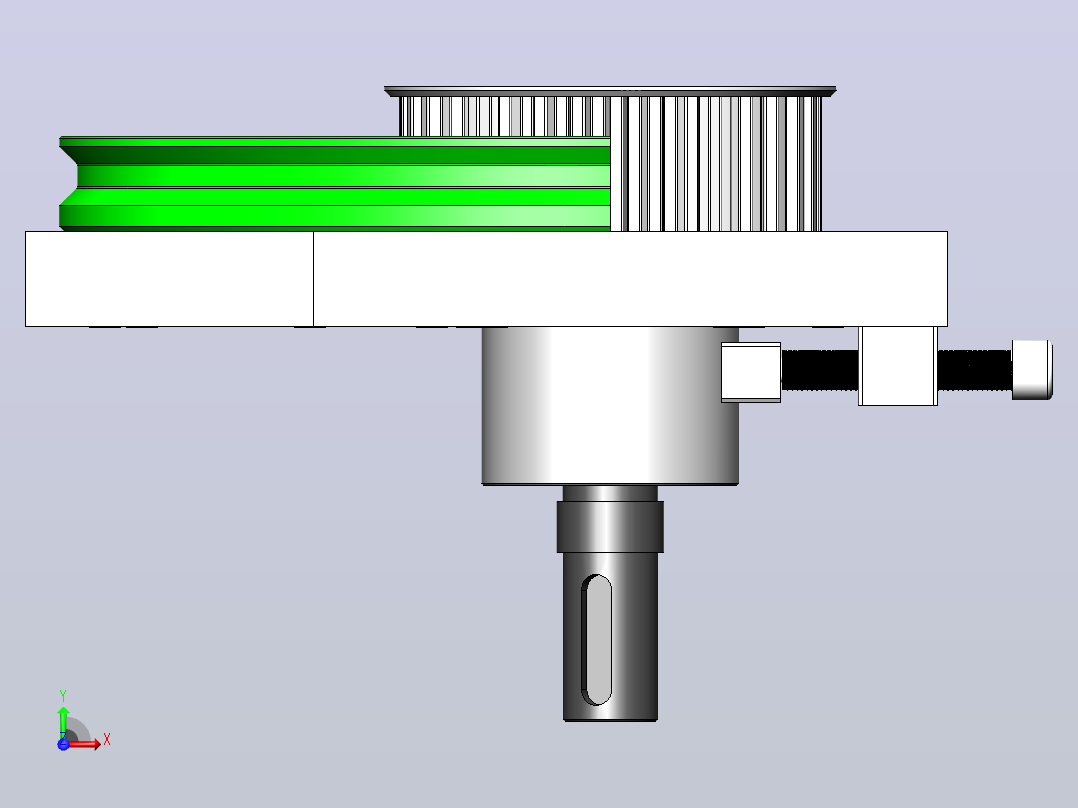

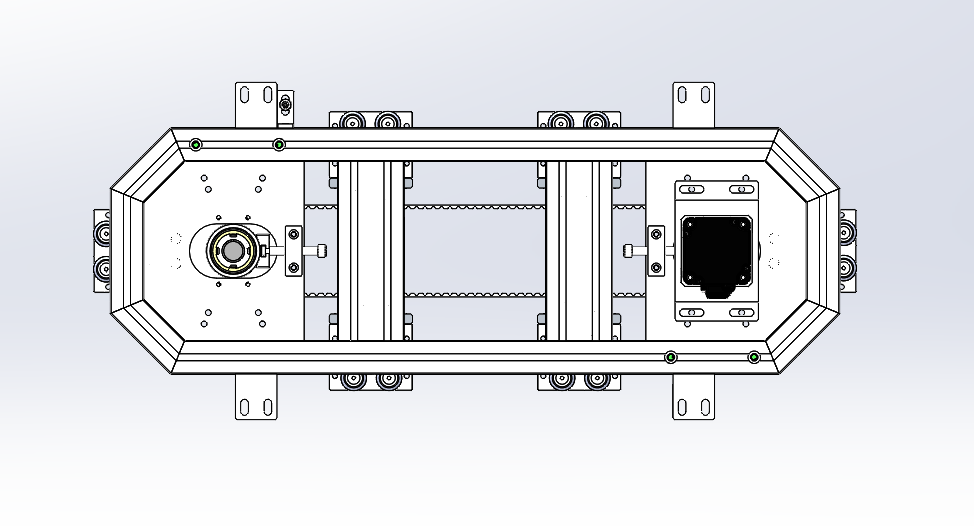

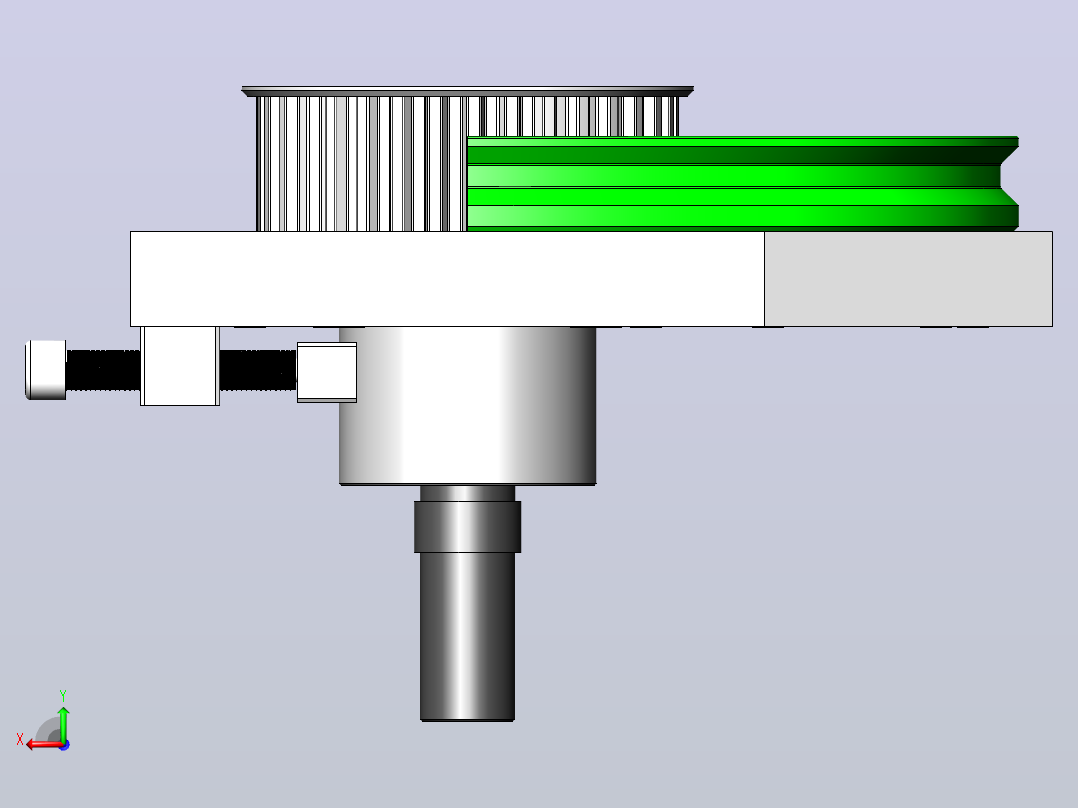

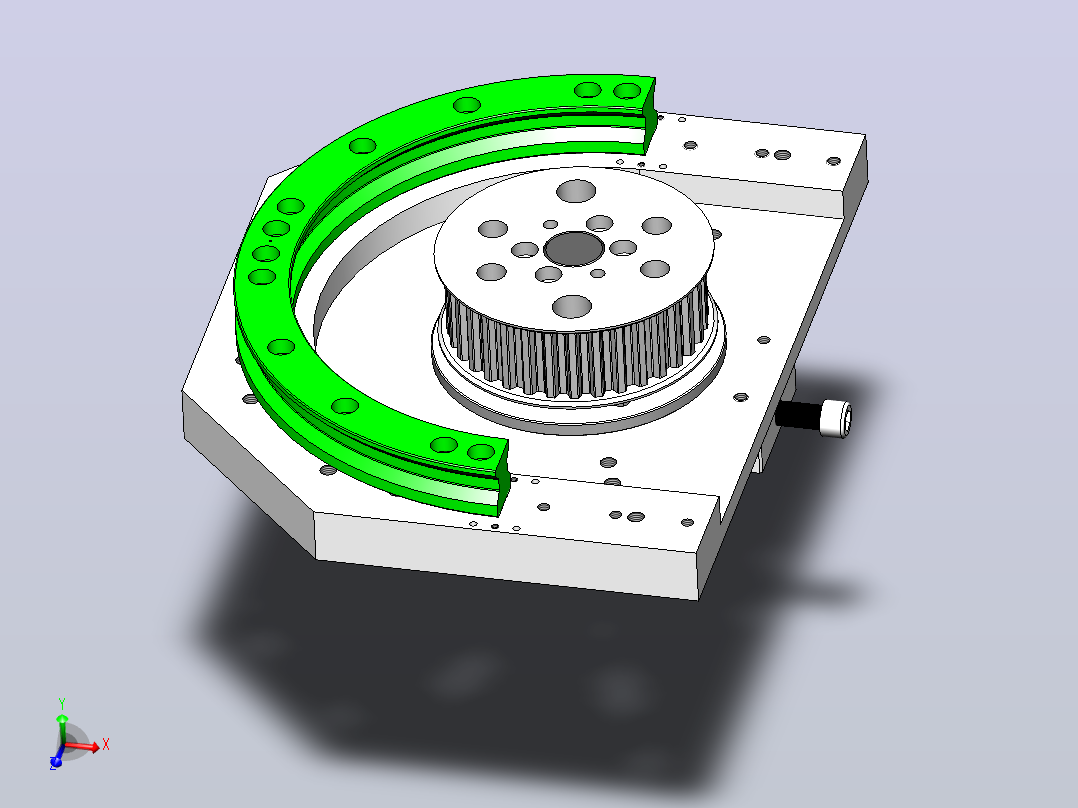

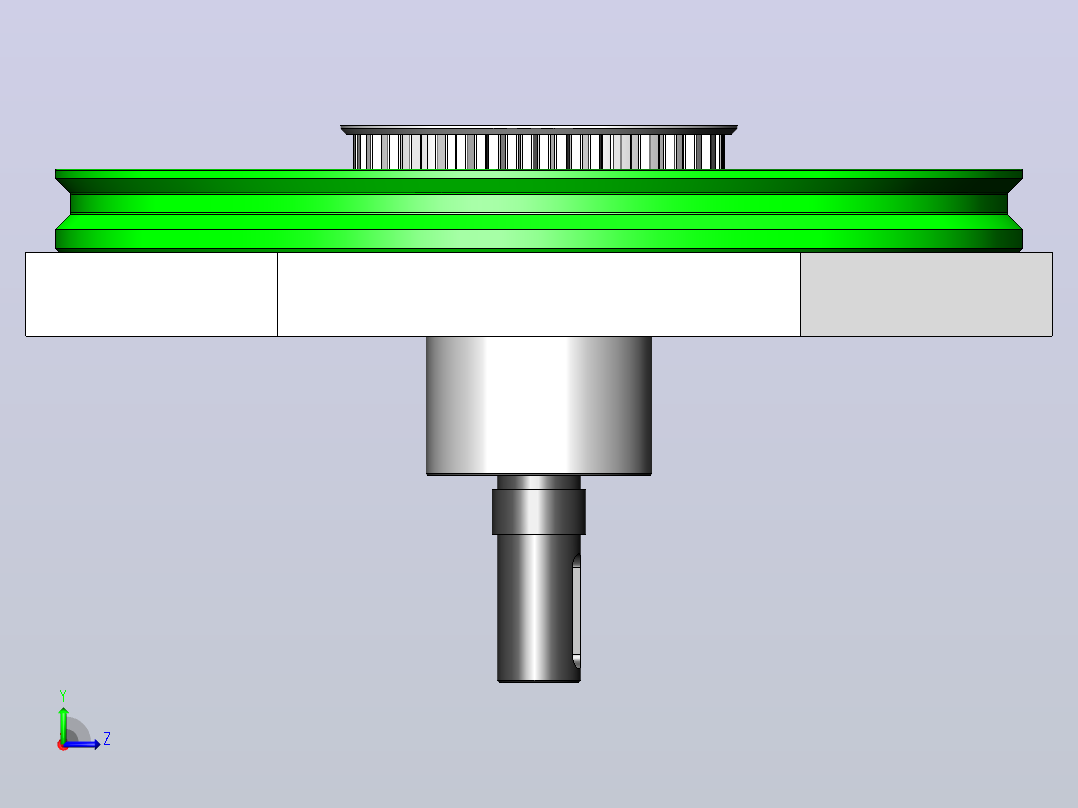

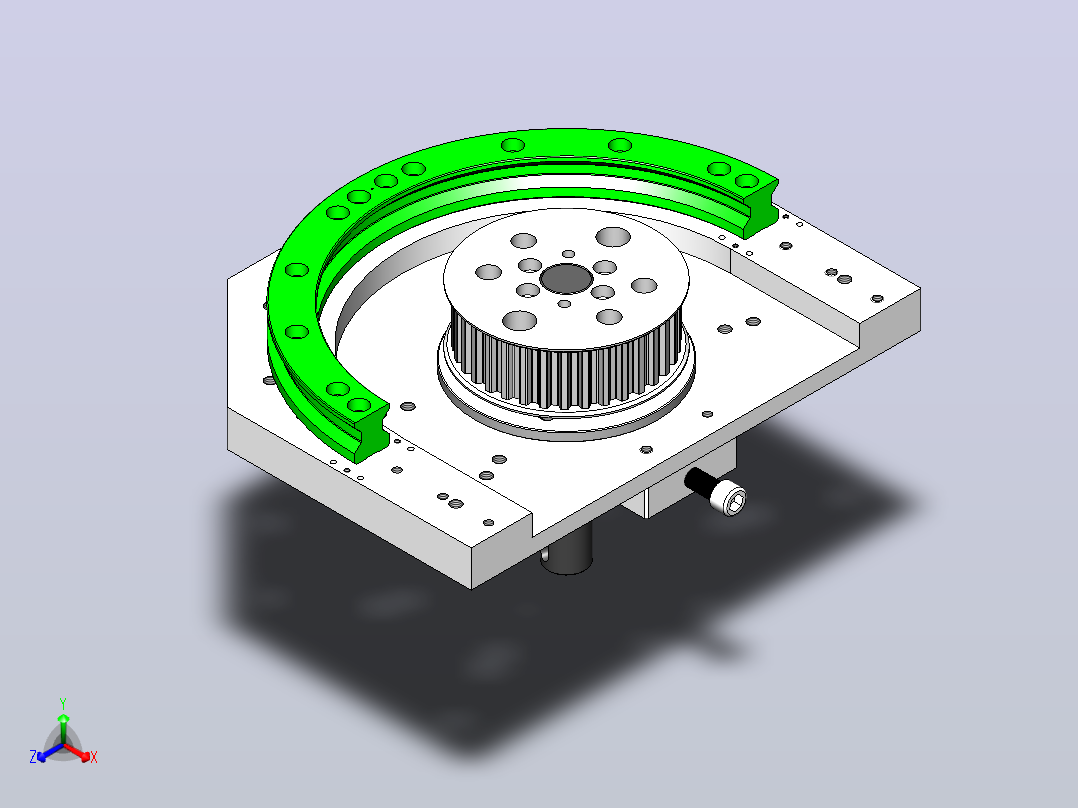

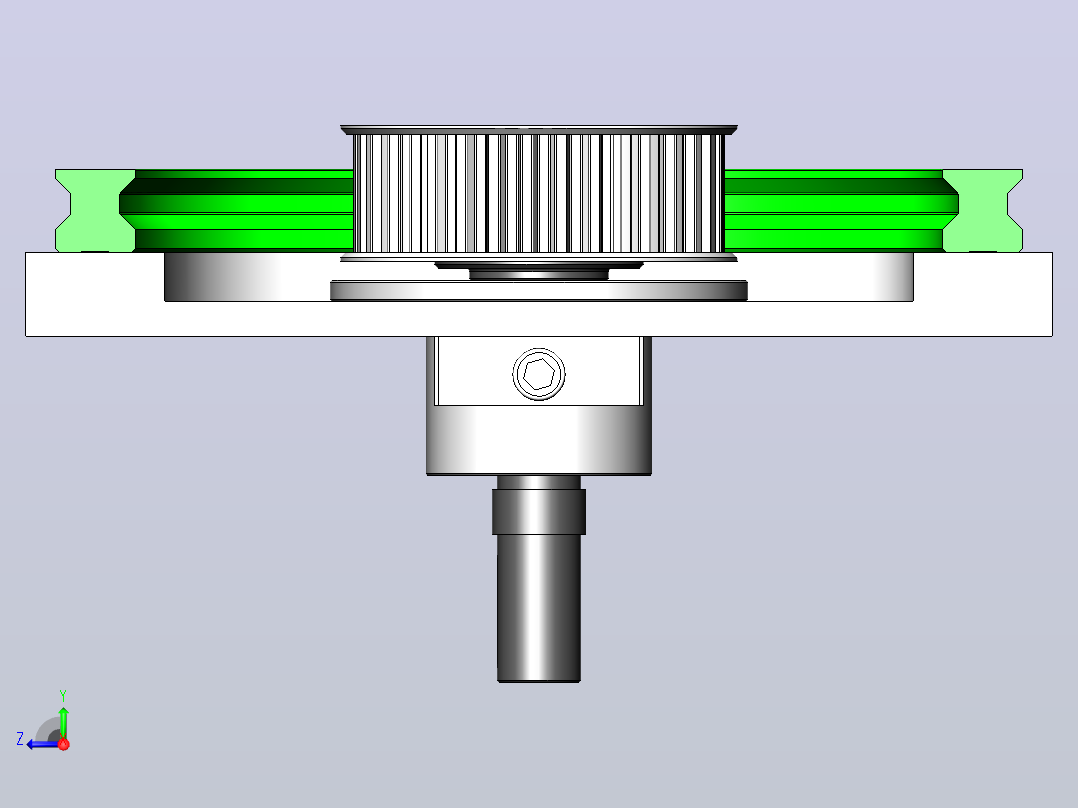

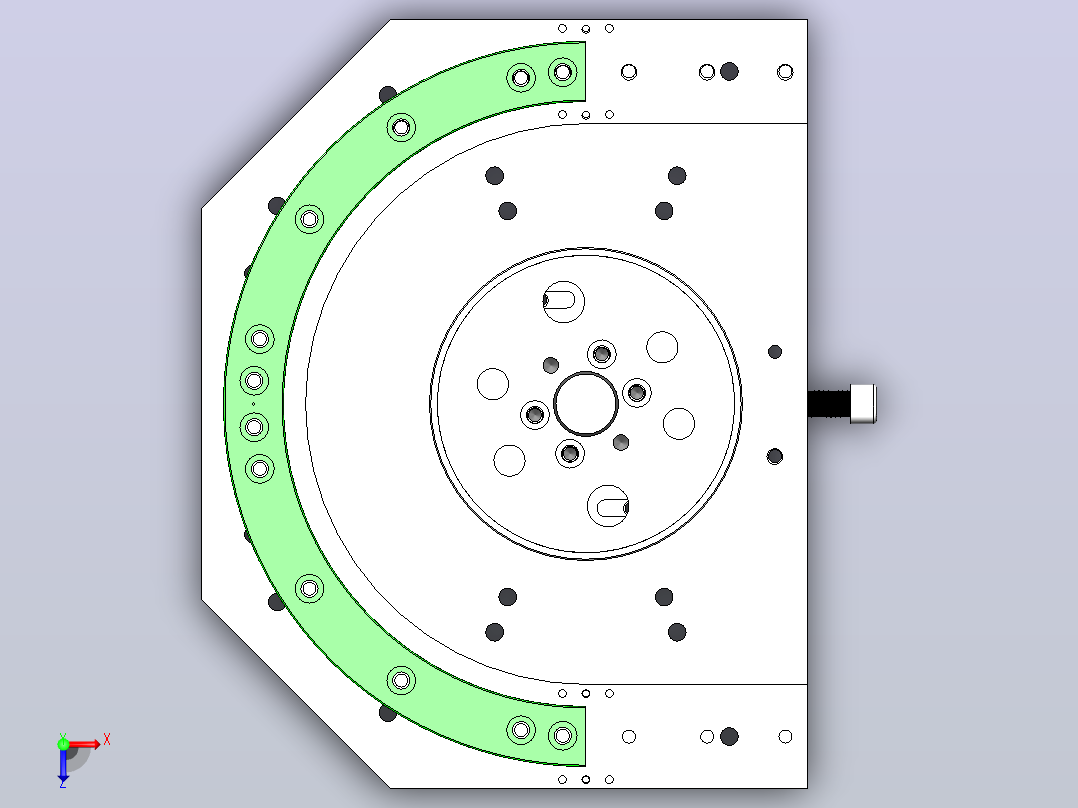

23-255-椭圆同步带环形导轨（型材）SolidWorks,step,parasolid 三维模型
三维机械图纸名称为：23-255-椭圆同步带环形导轨（型材），属于设备部件，型材分类，软件为SolidWorks,step,parasolid, 三维模型格式为sldprt,sldasm,step,x_t，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10494803
模型大小：38.92M
软件版本： SolidWorks,step,parasolid
模型格式：sldprt,sldasm,step,x_t
是否可编辑：可修改，包括参数
上传时间：2026-06-09
图纸介绍：
下载模型
文件列表
1. 750W环线电机固定支架.SLDPRT
236 KB
2. 750W电机固定座机构.SLDASM
1.51 MB
3. 80-40型材-A.SLDPRT
621 KB
4. 80-40型材-B.SLDPRT
367 KB
5. 80-40型材-C.SLDPRT
362 KB
6. 80-40型材-D.SLDPRT
238 KB
7. AT10同步带。.SLDPRT
1.7 MB
8. AT10同步带假齿规格24-12-M4.SLDPRT
156 KB
9. AT10同步带带宽32毫米开孔尺寸图.SLDPRT
273 KB
10. BQ-3.7-E2B_S08LN04_WP_C1_BASE-200-T-24400.sldprt
53.8 KB
11. BQ-3.7-E2B_S08LN04_WP_C1_CLAMPING_NUT-200-T-24400.sldprt
50.5 KB
12. D255同步轮环线主动轮转轴.SLDPRT
303 KB
13. D255链条环线主轴座.SLDPRT
198 KB
14. T轨-垂直定位零件-A.SLDPRT
362 KB
15. T轨-垂直定位零件-B.SLDPRT
214 KB
16. T轨-垂直定位零件-C.SLDPRT
150 KB
17. T轨23-24-255-180产品图纸.SLDPRT
303 KB
18. T轨23-24直轨.SLDPRT
175 KB
19. T轨垂直定位机构.SLDASM
881 KB
20. _MU20X15S_body.sldprt
57 KB
21. _MU20X15S_rod.sldprt
50.1 KB

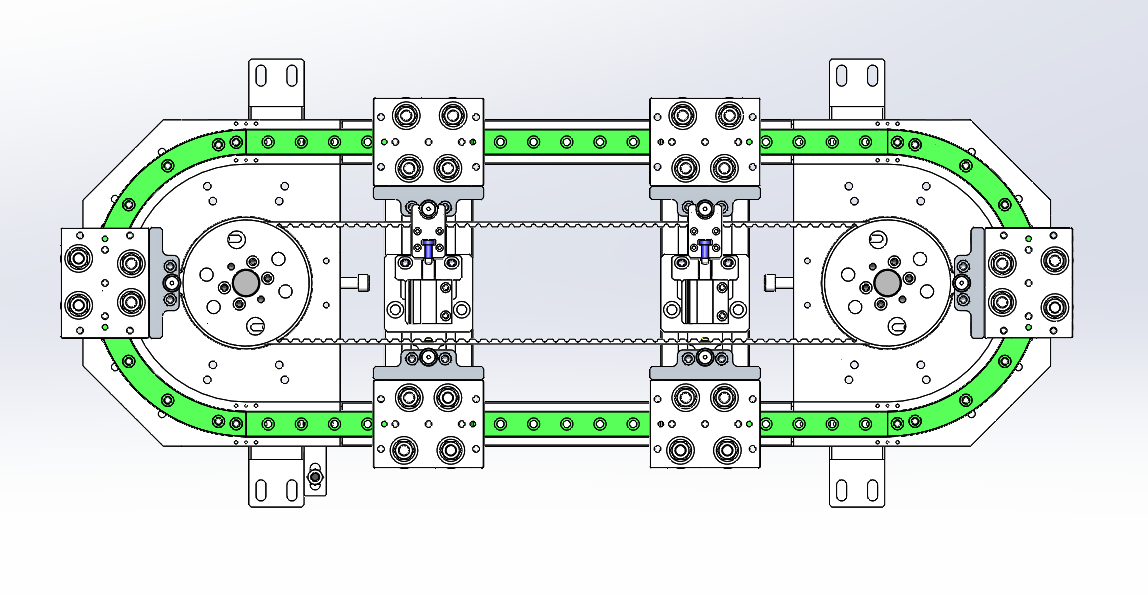

22. 上视图.png
175 KB
23. 上银线轨型号-MGN12C 滑块.SLDPRT
109 KB
24. 上银线轨型号-MGN12C.SLDPRT
131 KB
25. 仰视图.png
65.5 KB

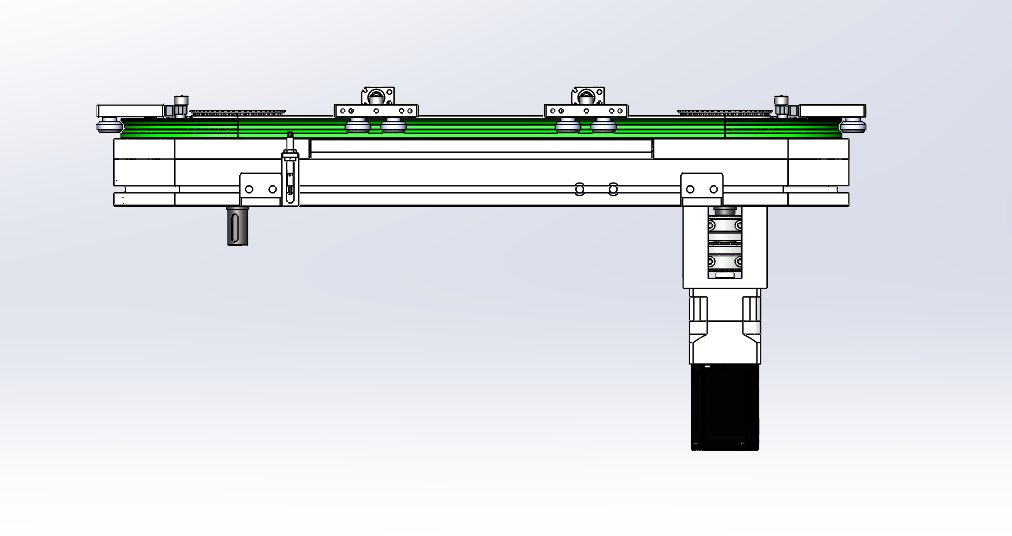

26. 侧视图.png
47.4 KB
27. 偏心轴承.SLDPRT
164 KB
28. 凸轮轴承型号BPP01-d6.SLDPRT
158 KB
29. 同心轴承.SLDPRT
158 KB
30. 同步轮型号AT10齿数34齿.SLDPRT
1.11 MB
31. 垂直定位滑座机构.SLDASM
125 KB
32. 垂直定位滑座机构.SLDPRT
333 KB
33. 定位PIN规格D5-10.SLDPRT
71.6 KB
34. 客供滑座.SLDPRT
288 KB
35. 客供版滑座.SLDASM
253 KB
36. 客供版滑座装配体.SLDASM
418 KB
37. 工装板.SLDPRT
117 KB

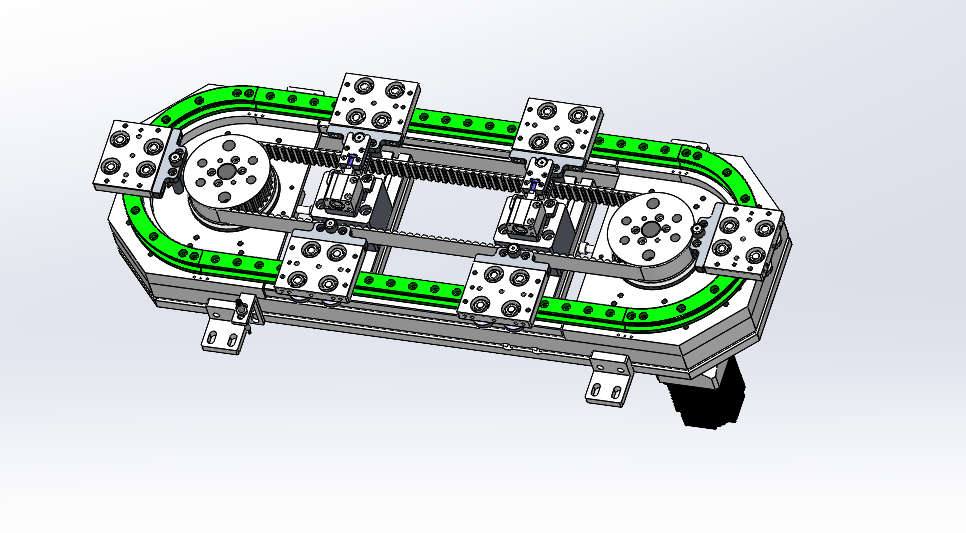

38. 总览图.png
170 KB
39. 接近开关固定支架.SLDPRT
108 KB
40. 接近开关组.SLDASM
95.3 KB
41. 旋转主动轮机构.SLDASM
4.75 MB
42. 普通型材D255-环线固定板.SLDPRT
340 KB
43. 普通型材D255-环线型材本体.SLDASM
497 KB
44. 标准件-亚德客气缸型号MU20X15S.SLDASM
160 KB
45. 标准件-夹紧型单膜片联轴器型号D82L66孔22-24.SLDPRT
785 KB
46. 标准件-安川750W绝对值伺服电机型号SGMXJ-08AUA6SC2+SGDXS-5R5AAOA80023米线缆JZSP-C7PA2-03-JE+JZSP-C7M32-03-JX+D294(预估3410).SLDPRT
2.31 MB
47. 标准件-等高限位栓螺栓规格M5-直径6-长12总长26.25毫米.SLDPRT
668 KB
48. 标准件-行星减速机型号PGH090-L1Z(速比1比30）.SLDPRT
187 KB
49. 标准件轴承型号6006ZZ.SLDPRT
726 KB
50. 标准件（网购件）圆螺母国标锁紧螺母开槽止退螺丝母四槽并帽M27-1.5细牙螺母.SLDPRT
122 KB
51. 椭圆内部导轨D255-H10-D8.SLDASM
1.03 MB
52. 椭圆同步带-T23-Y255-G6-D2-J250-LX-S(www.ysh3d.com)屿双网.STEP
20.8 MB
53. 椭圆同步带-T23-Y255-G6-D2-J250-LX-S(www.ysh3d.com)屿双网.x_t
18.5 MB
54. 椭圆同步带-T23-Y255-G6-D2-J250-LX-S.SLDASM
4.29 MB
55. 环线固定块.SLDPRT
113 KB
56. 环线绊门AT10同步带宽32毫米链接方式.SLDASM
322 KB
57. 环线调节固定座.SLDPRT
113 KB
58. 环线调节块.SLDPRT
113 KB
59. 环线调节螺丝.SLDPRT
136 KB
60. 皮带传动杆.SLDPRT
150 KB
61. 皮带固定块.SLDPRT
189 KB
62. 绊门链接件零件固定型V44（内定位）.SLDPRT
573 KB
63. 连杆定位滑座机构.SLDPRT
142 KB
