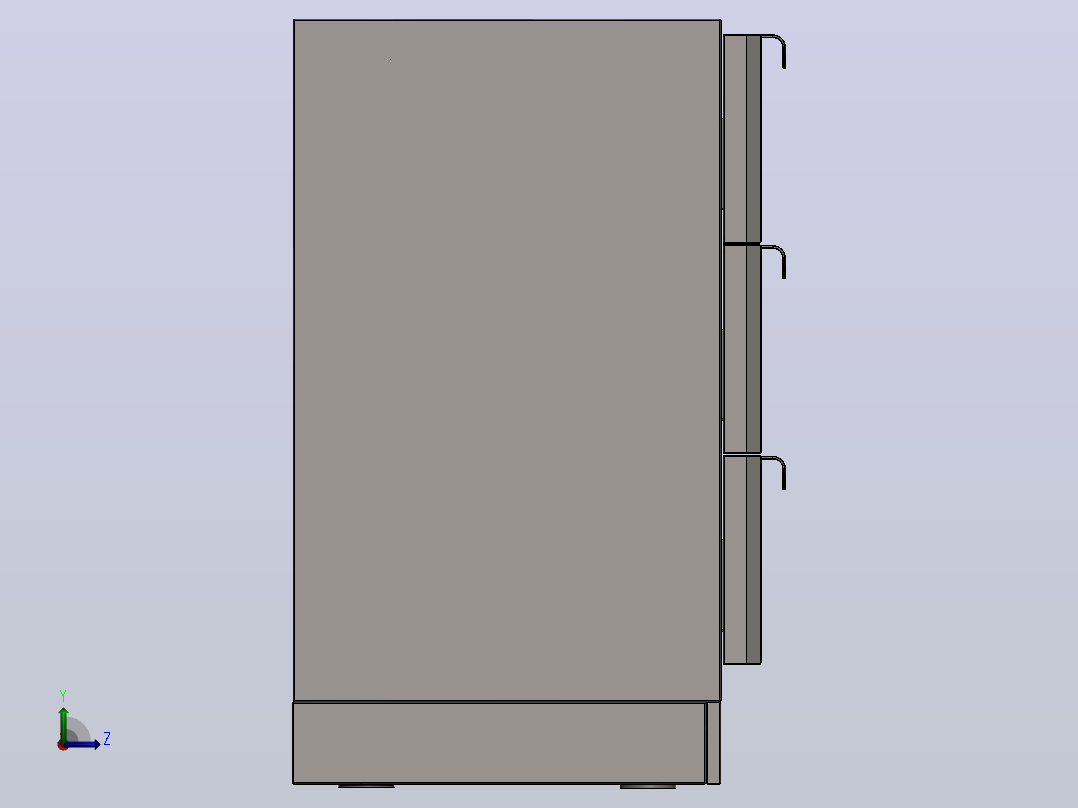

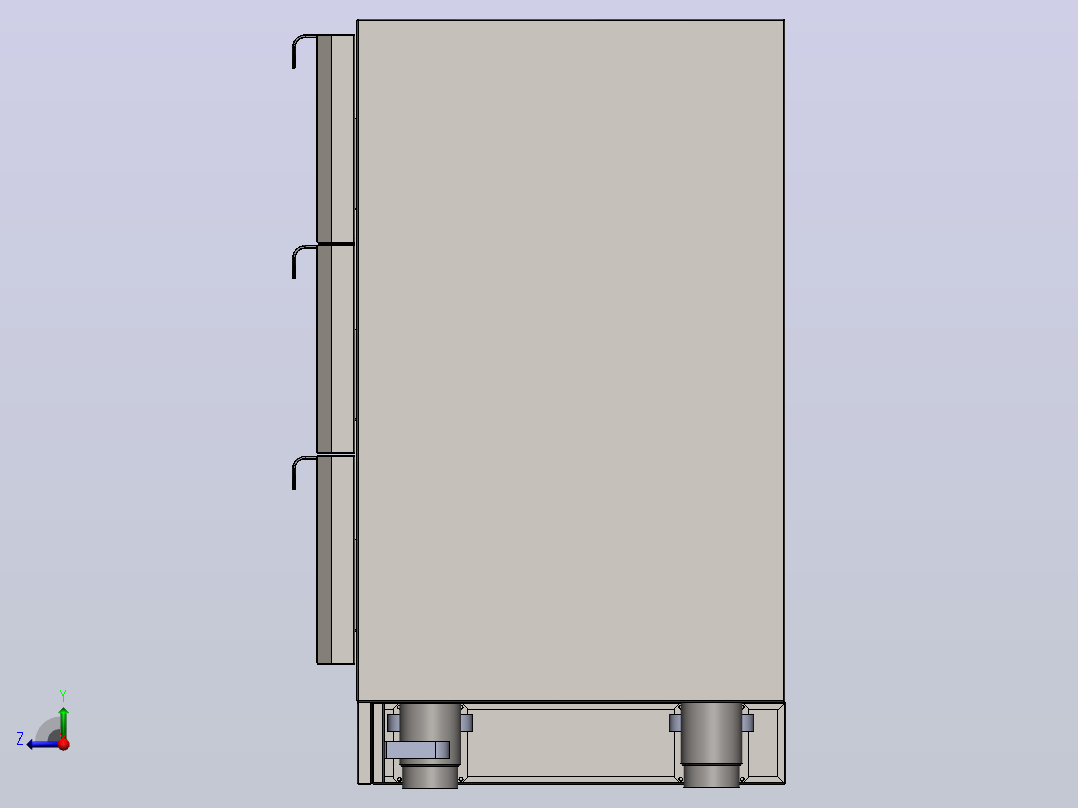

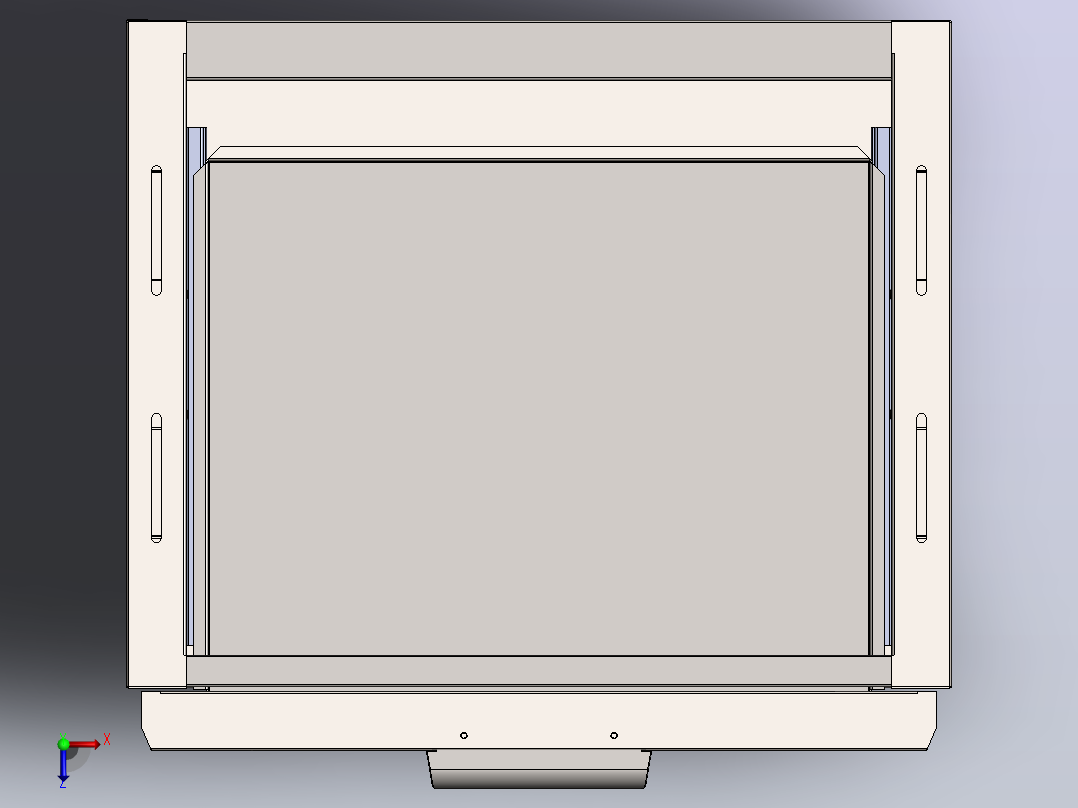

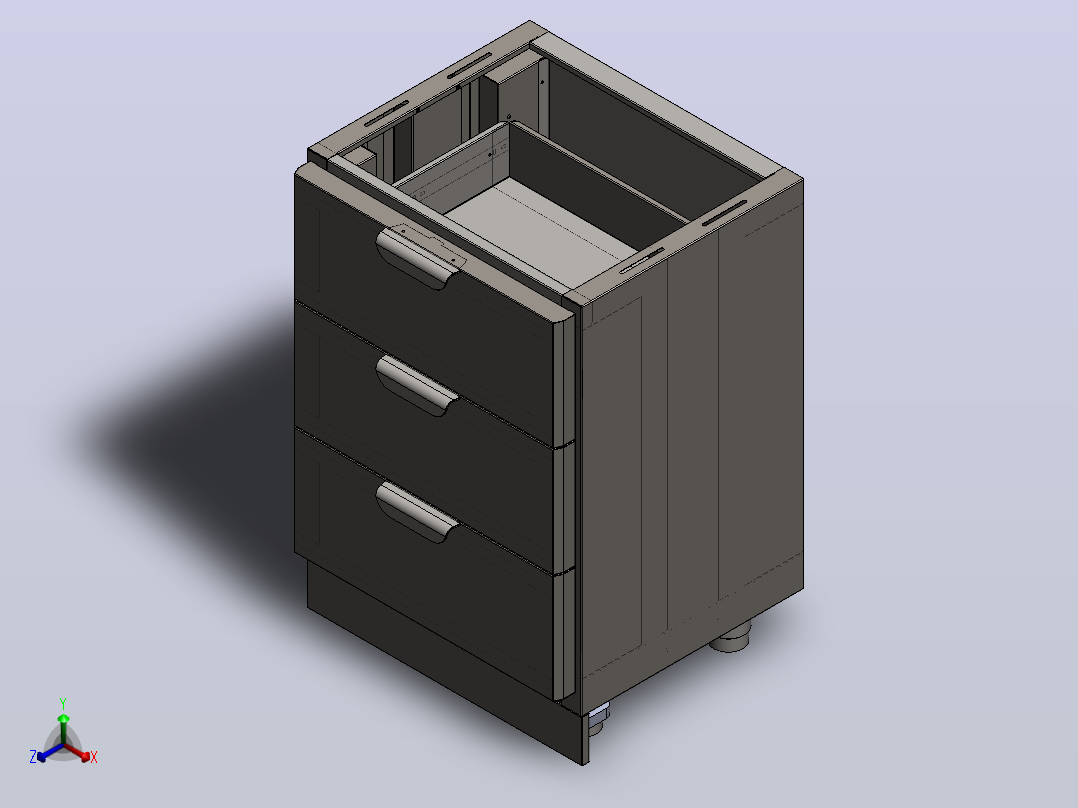

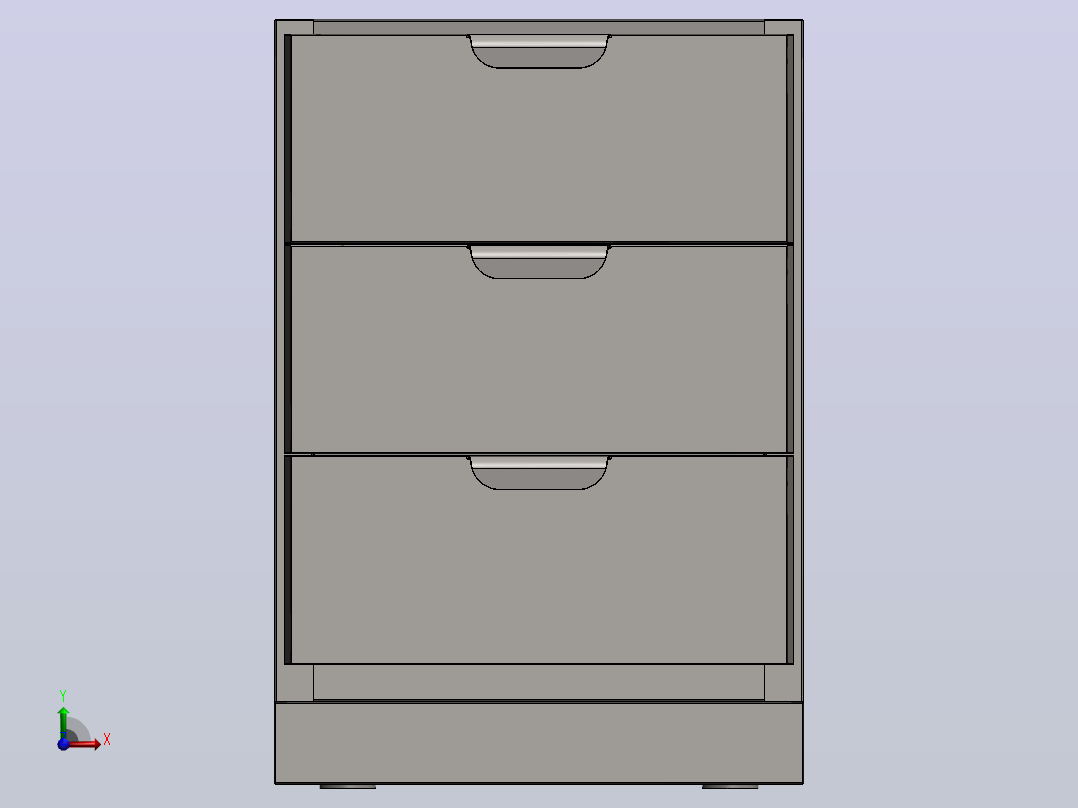

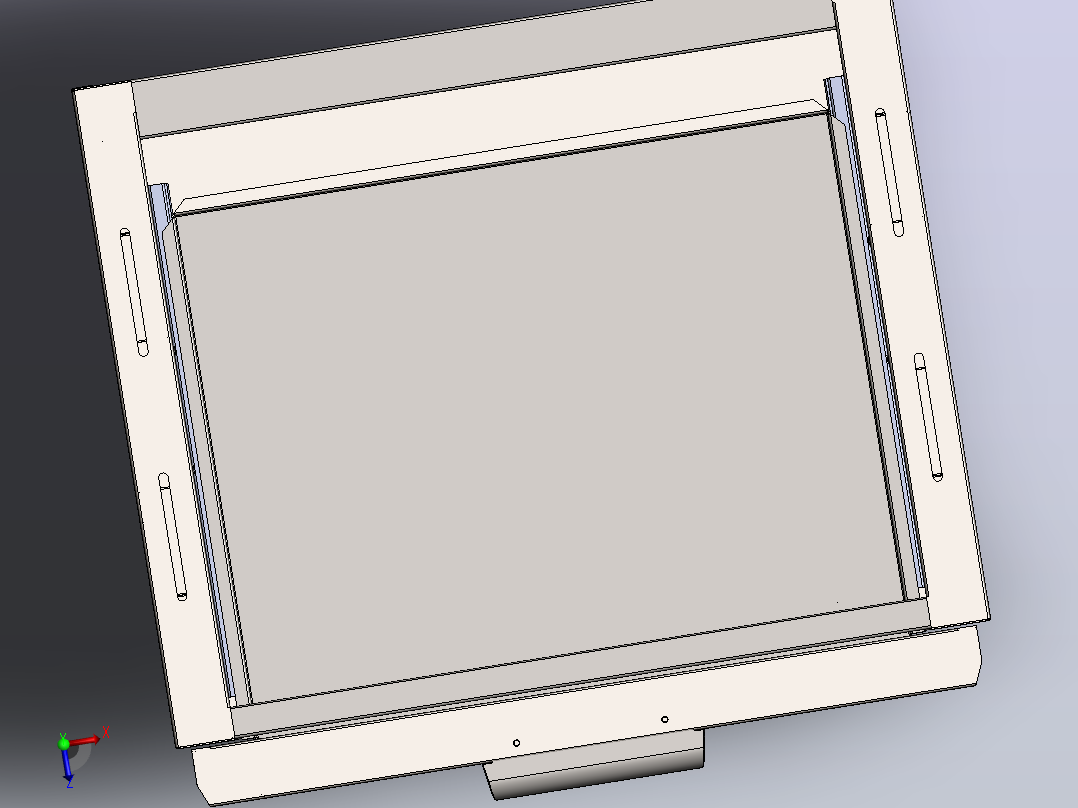

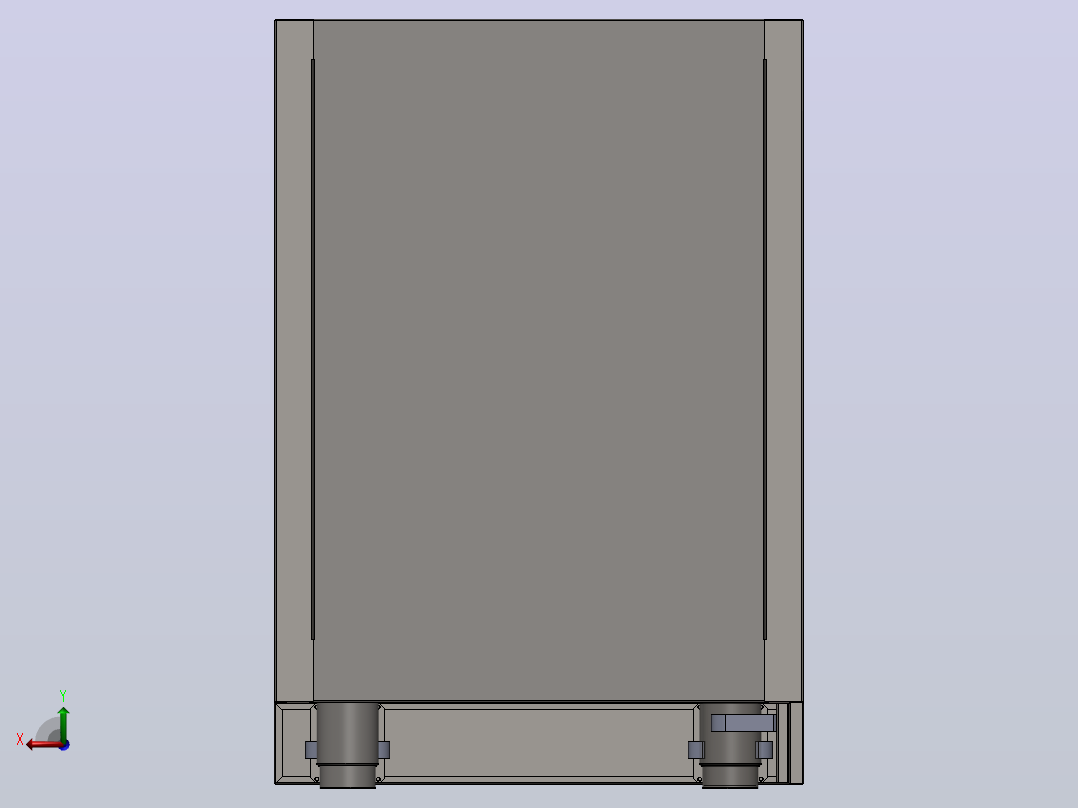

带抽屉的框架SolidWorks 三维模型
三维机械图纸名称为：带抽屉的框架，属于机械设备，钢结构支架分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10480001
模型大小：12.21M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-05-28
图纸介绍：
下载模型
文件列表
1. FC-2654 - Опора ХЛ.SLDPRT
151 KB
2. Винт М4х10 DIN 967.SLDPRT
64.7 KB
3. Винт М6х16 DIN967.SLDPRT
156 KB
4. Заклёпка 4х10 нерж.SLDPRT
213 KB
5. Заклёпка резьбовая М4 (МФ) Zn.SLDPRT
346 KB
6. Заклёпка резьбовая М4(потай).SLDPRT
169 KB
7. Заклёпка резьбовая М6 нерж (уменьшенный борт).SLDPRT
164 KB
8. Заклёпка резьбовая М6.SLDPRT
52.8 KB
9. К З3Я ХЛ 5.5х4,45х8 Н Ч.17023.SLDASM
1.16 MB

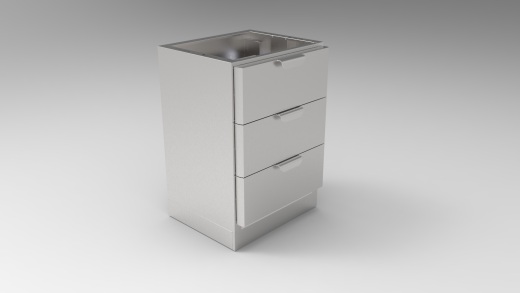

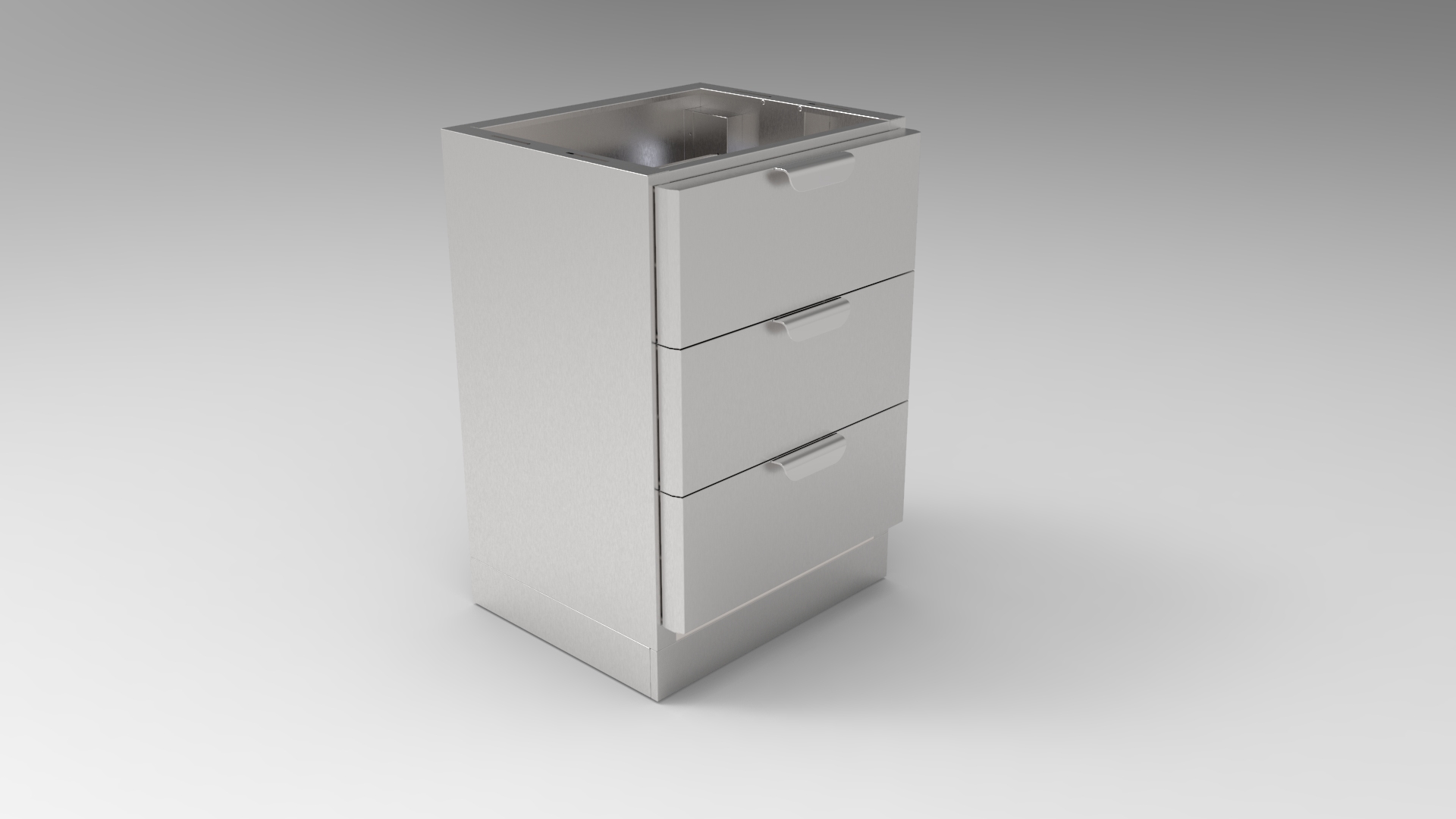

10. Каркас с ящиками ХЛ.jpg
270 KB
11. Клипса.SLDPRT
112 KB
12. Н350-ПВ - направляющая 350 с доводчиком.SLDASM
191 KB
13. Н350-ПВ-в -внутренняя часть направляющей.SLDPRT
168 KB
14. Н350-ПВ-н - внешняя часть направляющей.SLDPRT
225 KB
15. Н350-ПВ-с -средняя часть направляющей.SLDPRT
111 KB
16. Н450-ПВ(д) - направляющая 450 с доводчиком.SLDASM
235 KB
17. Н450-ПВ(д)-в -внутренняя часть направляющей (доводчик).SLDPRT
217 KB
18. Н450-ПВ(д)-н - внешняя часть направляющей (доводчик).SLDPRT
232 KB
19. Н450-ПВ(д)-с -средняя часть направляющей (доводчик).SLDPRT
117 KB
20. СК_Р-001 - Ручка (хол).SLDPRT
147 KB
21. Ч.17023 К L швко 5 - Швеллер крепления опор.SLDPRT
176 KB
22. Ч.17023 К врп 4 - Вставка распорной планки.SLDPRT
111 KB
23. Ч.17023 К рп 4 - Распорная планка.SLDPRT
111 KB
24. Ч.17023 К рп 4 СБ - Распорная планка (Сборка).SLDASM
83.9 KB
25. Ч.17023 К ц - Цоколь боковой.SLDPRT
256 KB
26. Ч.17023 К ц - Цоколь.SLDPRT
271 KB
27. Ч.17023 КЯ L Я 5.5х8 - Ящик (Сборка).SLDASM
503 KB
28. Ч.17023 КЯ L зскя 4 - Задняя стенка короба ящика.SLDPRT
208 KB
29. Ч.17023 КЯ L зшвуя - Зеркальный швеллер высоты усиления ящика.SLDPRT
133 KB
30. Ч.17023 КЯ L кя 5х8 - Короб ящика.SLDPRT
557 KB
31. Ч.17023 КЯ L пбуя 8 - Планка боковая усиливающая для ящиков.SLDPRT
291 KB
32. Ч.17023 КЯ L пд 5.5x4.45 - Полка-дно.SLDPRT
291 KB
33. Ч.17023 КЯ L пд 5.5х4.45 СБ - Полка-дно (Сборка).SLDASM
274 KB
34. Ч.17023 КЯ L пскя 4 - Передняя стенка короба ящика.SLDPRT
255 KB
35. Ч.17023 КЯ L пцуя 8 - Планка центрая усиливающая для ящиков.SLDPRT
194 KB
36. Ч.17023 КЯ L сб 4.45x8 - Стенка боковая.SLDPRT
577 KB
37. Ч.17023 КЯ L сб 4.45х8 СБ - Стенка боковая (Сборка).SLDASM
196 KB
38. Ч.17023 КЯ L сз 5.45х8 - Стенка задняя.SLDPRT
280 KB
39. Ч.17023 КЯ L фя 4х8 СБ - Фасад ящика (Сборка).SLDASM
341 KB
40. Ч.17023 КЯ L фя 5.5х6,2 СБ - Фасад ящика (Сборка).SLDASM
351 KB
41. Ч.17023 КЯ L фя 5.5х8 - Фасад ящика.SLDPRT
827 KB
42. Ч.17023 КЯ L швуя - Швеллер высоты усиления ящика.SLDPRT
339 KB
43. Ч.17023 КЯ L шдуя 5 - Швеллер длины усиления ящика.SLDPRT
320 KB
44. Ч.17023 Кронштейн клипсы.SLDPRT
284 KB
45. Ч.17023 Цоколь (Сборка).SLDASM
191 KB
46. Ч.17023 Цоколь боковой (Сборка).SLDASM
246 KB
