单轴绕线机绕线组件step,SolidWorks 三维模型
三维机械图纸名称为：单轴绕线机绕线组件，属于机械设备，非标机械分类，软件为step,SolidWorks, 三维模型格式为sldprt,sldasm,step，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10479709
模型大小：24.43M
软件版本： step,SolidWorks
模型格式：sldprt,sldasm,step
是否可编辑：可修改，包括参数
上传时间：2026-05-28

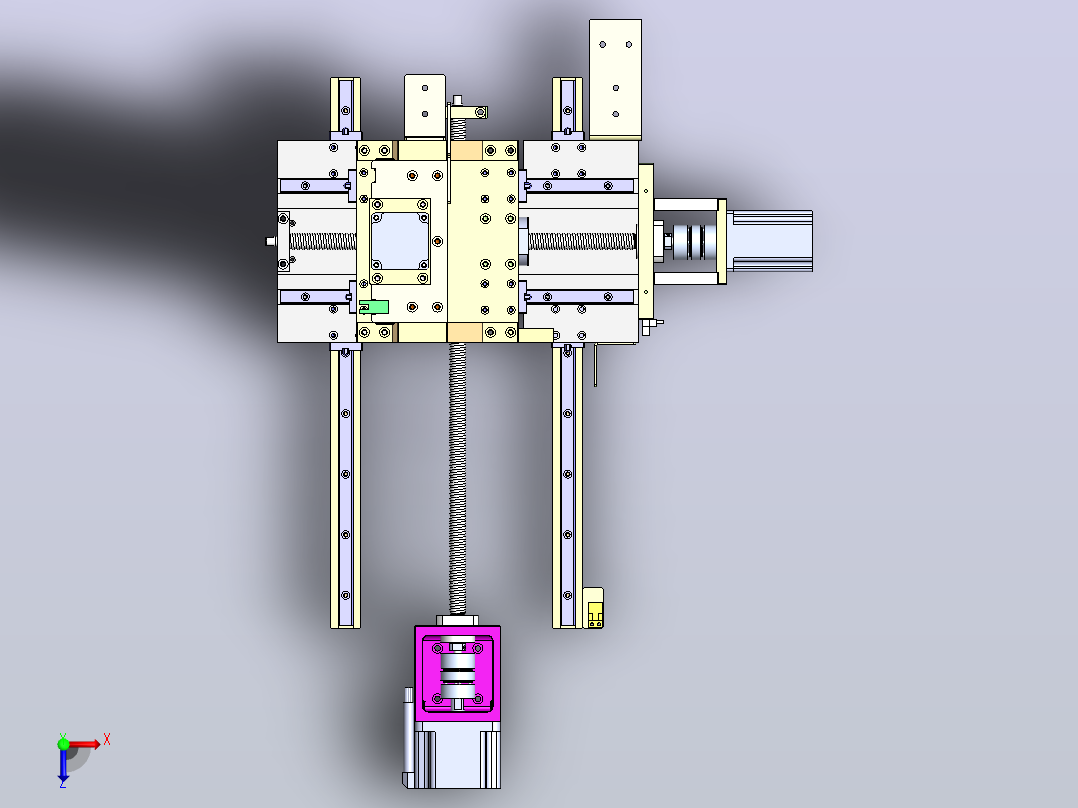

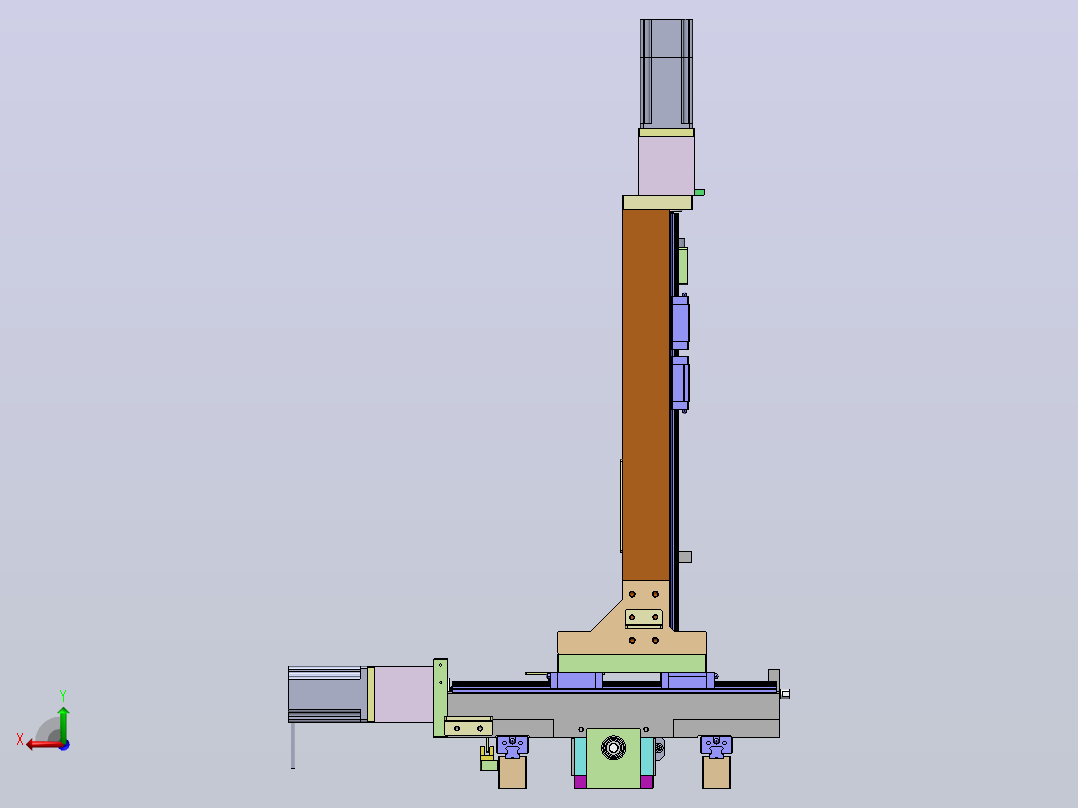

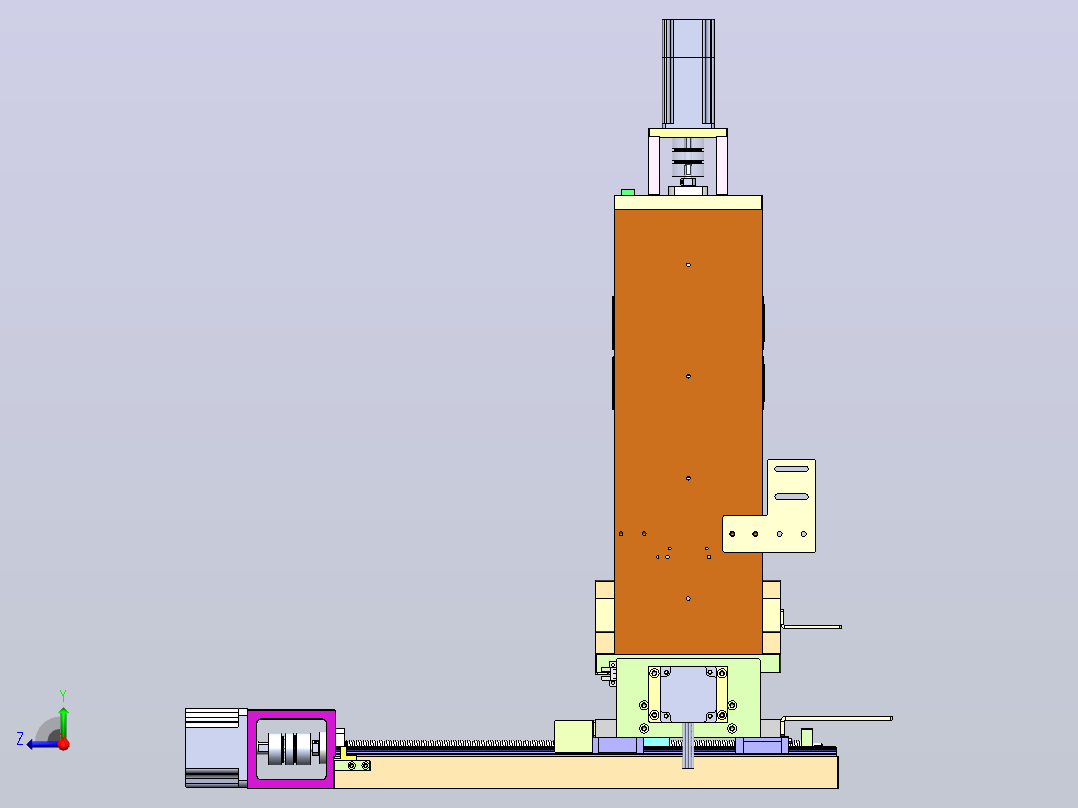

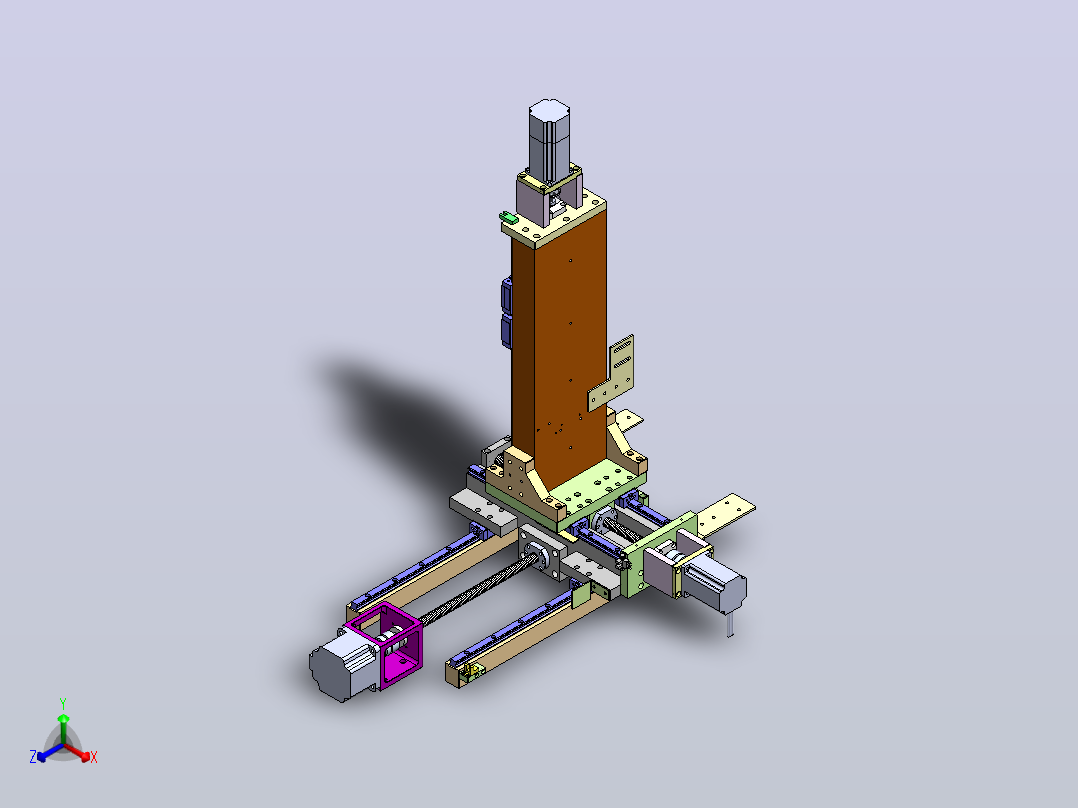

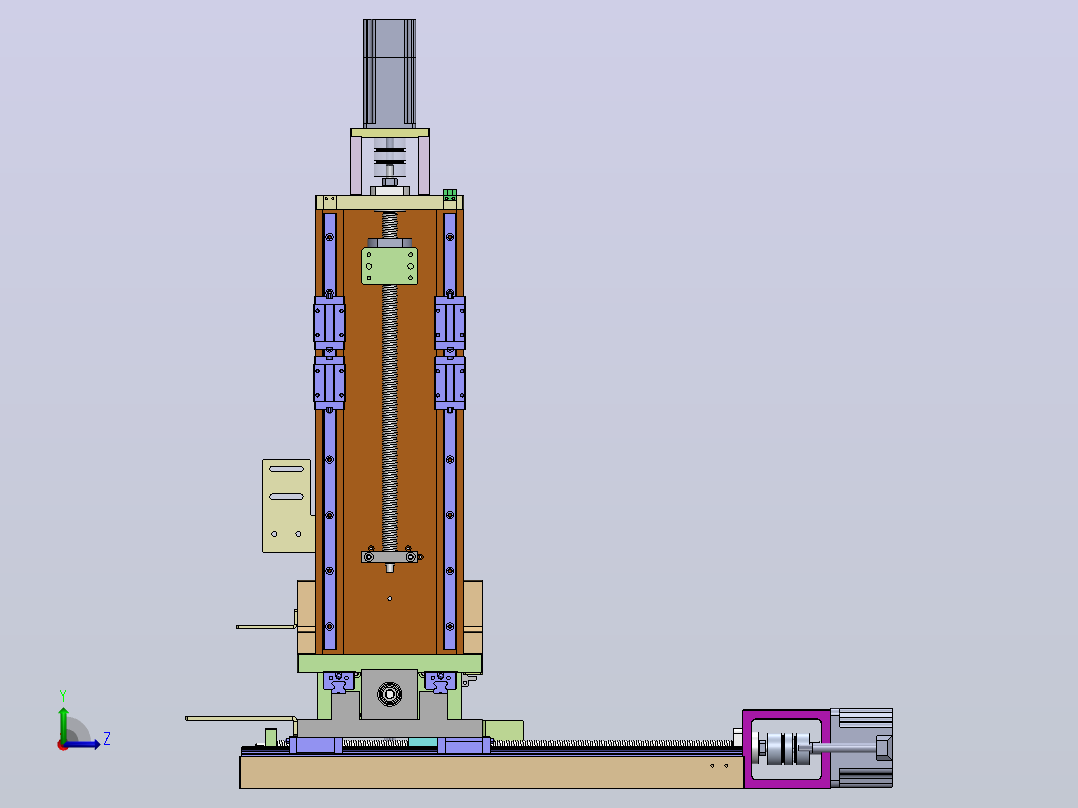

图纸介绍：
下载模型
文件列表
1. 6000(10x26x8).SLDPRT
115 KB
2. AM23HSA4B0-BR01（1402RMB）.SLDPRT
103 KB
3. AM24HS5401-10N（514RMB）.SLDPRT
87.1 KB
4. AM34HD0404-08（720RMB）.SLDPRT
120 KB
5. EGH15低组装滑块.SLDPRT
181 KB
6. EGU15CA2R300ZA平台Y导轨.SLDASM
118 KB
7. EGU15CA2R470ZA平台Z导轨.SLDASM
119 KB
8. EGU15CA2R540ZA平台X导轨.SLDASM
120 KB
9. EGU15CAR300ZA.SLDPRT
141 KB
10. EGU15CAR470ZA.SLDPRT
150 KB
11. EGU15CAR540ZA.SLDPRT
154 KB
12. M10x1.0丝杆锁紧螺母.SLDPRT
106 KB
13. zongzhuangtu.STEP
12.6 MB
14. φ16丝杆装配X2.SLDASM
1.78 MB
15. φ16丝杆装配Y2.SLDASM
1.31 MB
16. φ16丝杆装配Z2.SLDASM
1.39 MB

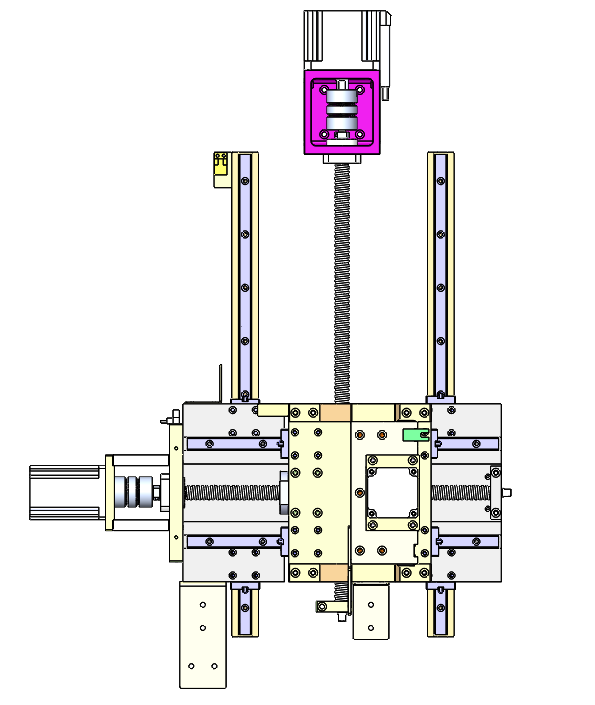

17. 上视图.png
52.1 KB
18. 丝杆座隔套.SLDPRT
93.9 KB
19. 丝杆轴承座.SLDPRT
108 KB
20. 丝杆轴承座2.SLDPRT
111 KB

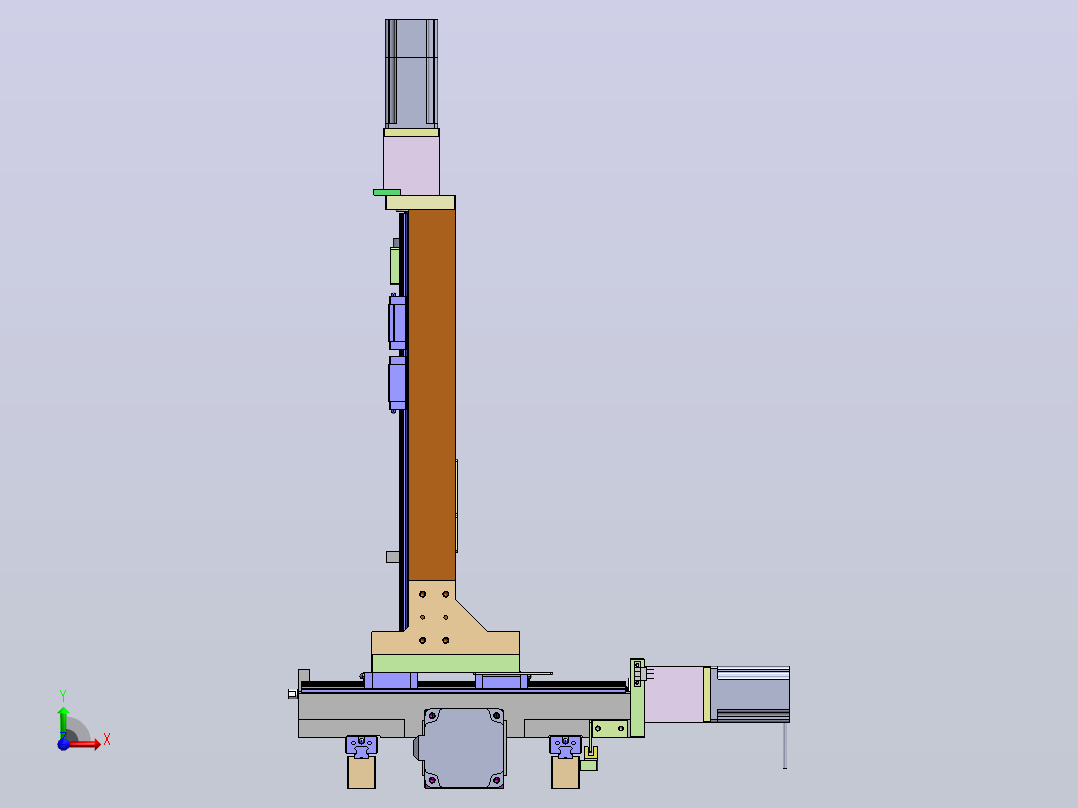

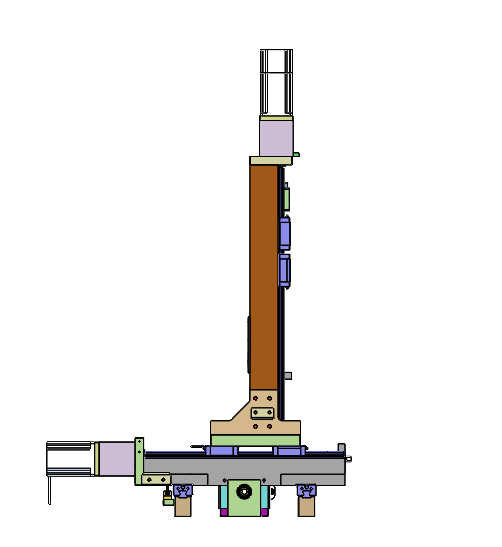

21. 前视图.png
14.5 KB
22. 单轴绕线机S01A-C01-0010 移动平台X轴底板.SLDPRT
516 KB
23. 单轴绕线机S01A-C01-0020 移动平台Z轴底板.SLDPRT
287 KB
24. 单轴绕线机S01A-C01-0030 移动平台末端轴承座.SLDPRT
85.1 KB
25. 单轴绕线机S01A-C01-0040 移动平台电机固定座.SLDPRT
283 KB
26. 单轴绕线机S01A-C01-0050 X轴电机固定板.SLDPRT
120 KB
27. 单轴绕线机S01A-C01-0060 X轴电机支撑板.SLDPRT
76 KB
28. 单轴绕线机S01A-C01-0070 丝杆块固定板.SLDPRT
151 KB
29. 单轴绕线机S01A-C01-0080 丝杆座加强块.SLDPRT
83.4 KB
30. 单轴绕线机S01A-C01-0090 X轴丝杆基座安装板.SLDPRT
176 KB
31. 单轴绕线机S01A-D01-0000 绕线组移动组合.SLDASM
5.03 MB
32. 双膜片联轴器（34-45-8-8）.SLDPRT
136 KB

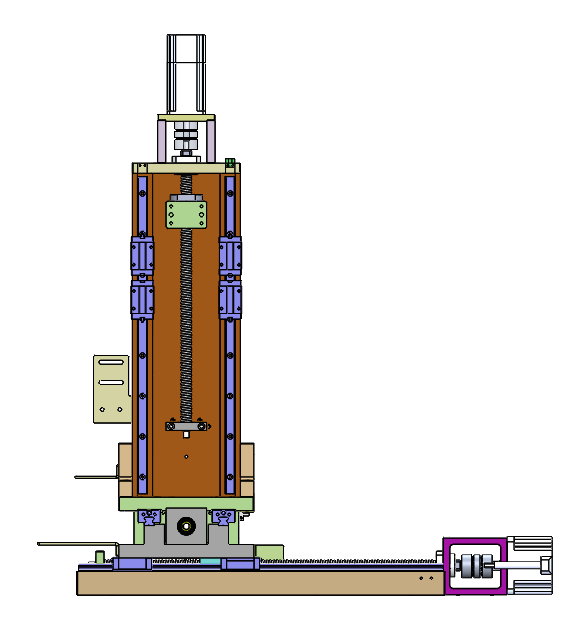

33. 右视图.png
33.9 KB
34. 标准丝杆R16-5T3-FSI-347-417-0.05.SLDPRT
1.58 MB
35. 标准丝杆R16-5T3-FSI-370-440-0.05.SLDPRT
1.66 MB
36. 标准丝杆R16-5T3-FSI-495-565-0.05.SLDPRT
2.05 MB
37. 绕线机-A-03-04-00前后电机丝杆组件X2.SLDASM
1.95 MB
38. 绕线机-J-03-01-00导轨安装板X.SLDPRT
156 KB
39. 绕线机-J-03-02-00丝杆活令安装块X.SLDPRT
127 KB
40. 绕线机-J-03-05-00轴承固定板X.SLDPRT
79.1 KB
41. 绕线机-J-03-07-00平台板2.SLDPRT
263 KB
42. 绕线机-J-03-10-00丝杆轴承座安装板Z.SLDPRT
199 KB
43. 绕线机-J-03-11-00加强筋Z.SLDPRT
115 KB
44. 绕线机-J-03-19-00Z轴拖链钣金.SLDPRT
99 KB
45. 绕线机-J-03-20-00Y轴拖链钣金.SLDPRT
95.5 KB
46. 绕线机-J-03-21-00XY轴共用端拖链钣金.SLDPRT
105 KB
47. 绕线机-J-03-22-00X感应器安装块.SLDPRT
79.4 KB
48. 绕线机-J-03-25-00X感应钣金2.SLDPRT
91.9 KB
49. 绕线机-J-03-26-00Y感应钣金.SLDPRT
78.4 KB
50. 绕线机传感器 EE-SX671.SLDPRT
116 KB
51. 绕线机传感器 EE-SX673.SLDPRT
83.9 KB
52. 绕线机传感器 EE-SX674.SLDPRT
78.8 KB
53. 联轴器LK18-C34-0814KWP L=45.SLDPRT
132 KB

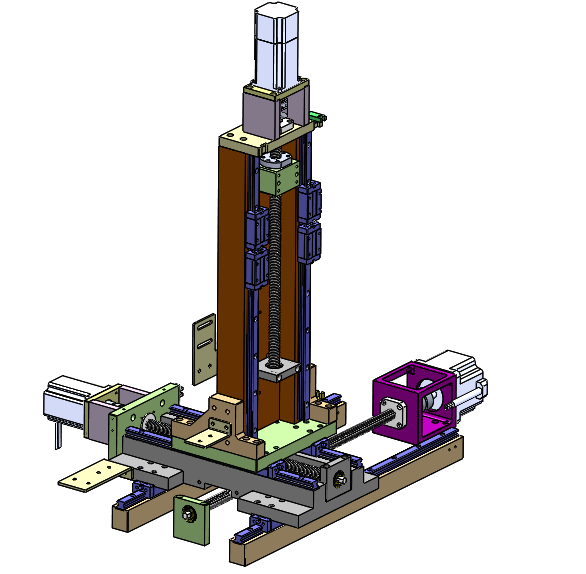

54. 轴侧图.png
71.8 KB
