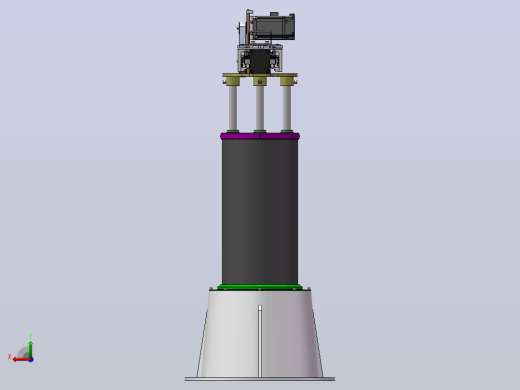

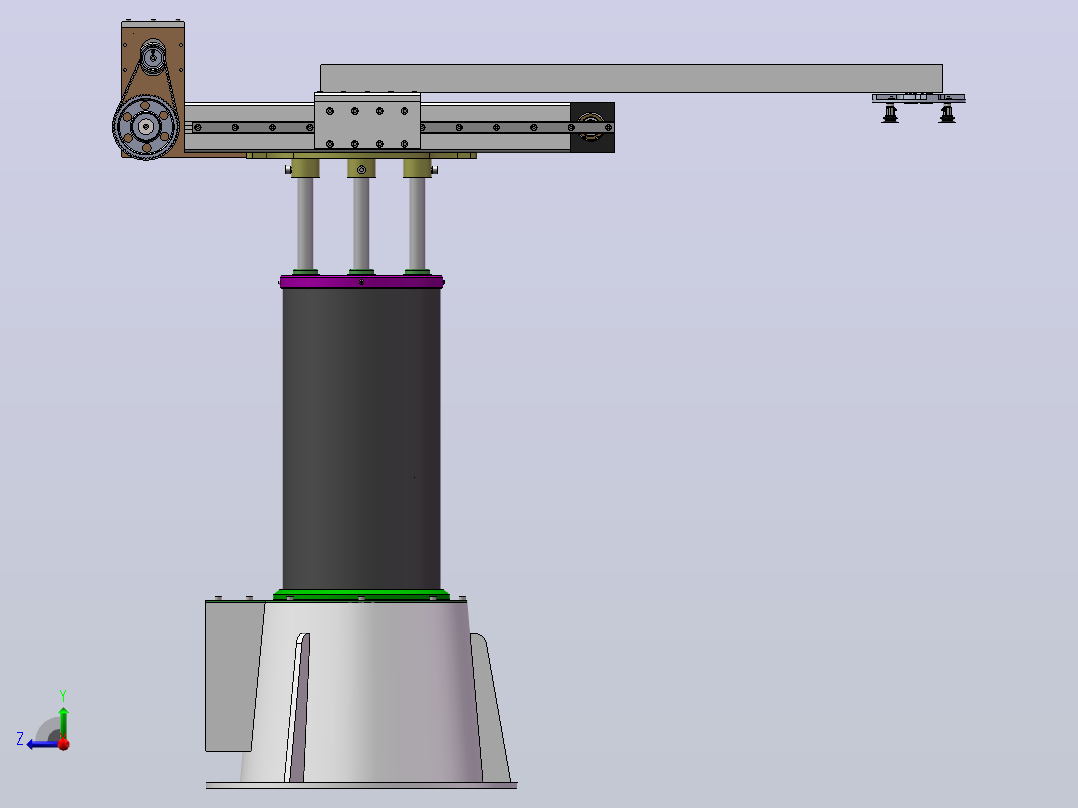

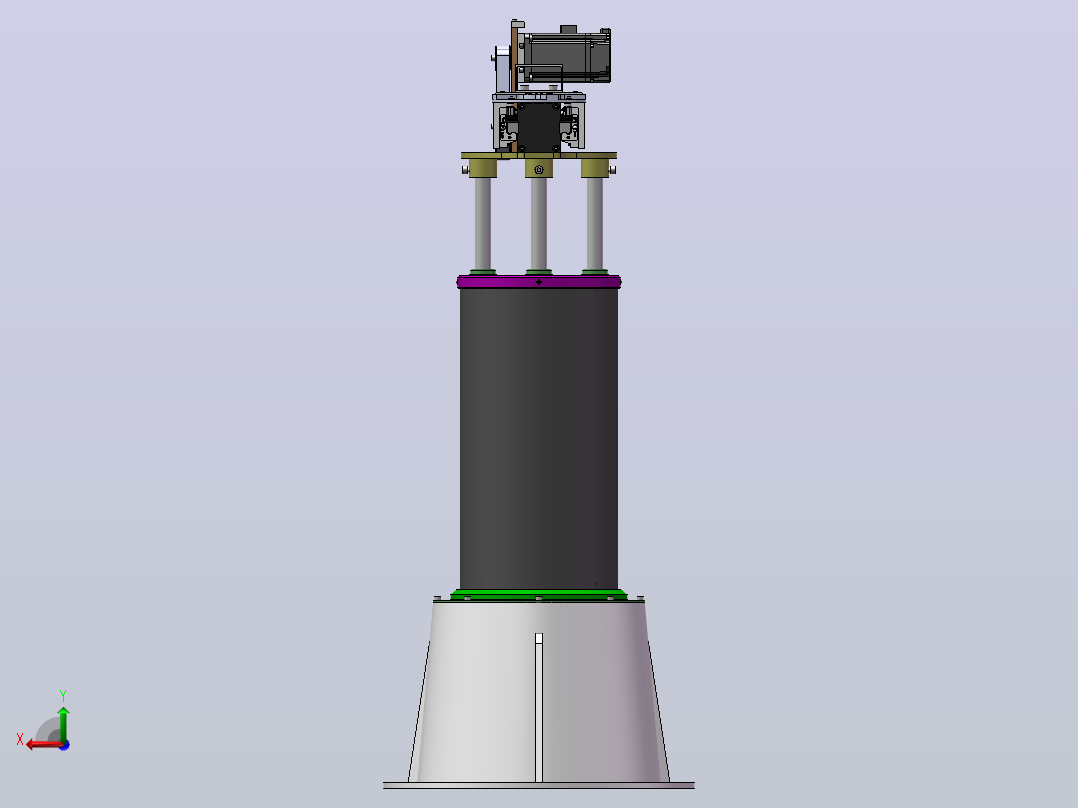

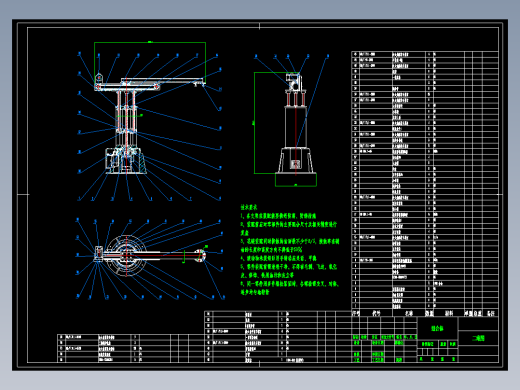

四轴吸盘机械手SWSolidWorks 三维模型
三维机械图纸名称为：四轴吸盘机械手SW，属于机械设备，智能装置分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10475422
模型大小：54.99M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-05-25
图纸介绍：
下载模型
文件列表
1. BZ-J21_9-M6x14-内六角螺钉.SLDPRT
185 KB
2. ECMA-C20401ES.SLDPRT
314 KB
3. ECMA-C20602ES.sldprt
494 KB
4. ECMA-C20604ES.SLDPRT
816 KB
5. ECMA-C20804ES.SLDPRT
1.01 MB
6. ECMA-C20807ES.SLDPRT
1.92 MB
7. ECMA-C20907ES.SLDPRT
2.57 MB
8. ECMA-C21010ES.SLDPRT
425 KB
9. ECMA-C21020ES.SLDPRT
432 KB
10. ECMA-E21310ES.SLDPRT
1.25 MB
11. GB893．1-86孔用弹性挡圈A型47×1．5.SLDPRT
87.7 KB
12. GB894．1-86轴用弹性挡圈A型40.SLDPRT
91.2 KB
13. GB894．1-86轴用弹性挡圈A型45.SLDPRT
91.1 KB
14. GB／T276-94深沟球轴承61805-2RZ（内径25）.SLDPRT
1.04 MB
15. GB／T276-94深沟球轴承6204-2Z（内径20）.SLDPRT
421 KB
16. GB／T70．1-2000内六角圆柱头螺钉M10×50.SLDPRT
118 KB
17. GB／T70．1-2000内六角圆柱头螺钉M3×10.SLDPRT
248 KB
18. GB／T70．1-2000内六角圆柱头螺钉M3×12.SLDPRT
122 KB
19. GB／T70．1-2000内六角圆柱头螺钉M4×10.SLDPRT
251 KB
20. GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT
124 KB
21. GB／T70．1-2000内六角圆柱头螺钉M4×25.SLDPRT
115 KB
22. GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT
124 KB
23. GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT
122 KB
24. GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT
123 KB
25. GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT
249 KB
26. GB／T70．1-2000内六角圆柱头螺钉M6×12.SLDPRT
128 KB
27. GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT
125 KB
28. GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT
252 KB
29. GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT
120 KB
30. GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT
125 KB
31. GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT
119 KB
32. GB／T70．1-2000内六角圆柱头螺钉M6×70.SLDPRT
113 KB
33. GB／T70．1-2000内六角圆柱头螺钉M8×12.SLDPRT
126 KB
34. GB／T70．1-2000内六角圆柱头螺钉M8×16.SLDPRT
126 KB
35. GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT
123 KB
36. GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT
128 KB
37. GB／T70．2-2000内六角平圆头螺钉M4×16.SLDPRT
172 KB
38. GB／T70．3-2000内六角沉头螺钉M3×10.SLDPRT
296 KB
39. GB／T70．3-2000内六角沉头螺钉M5×16.SLDPRT
323 KB
40. GB／T77-2000内六角平端紧定螺钉M10×20.SLDPRT
111 KB
41. GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT
99.2 KB
42. GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT
100 KB
43. GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT
92.3 KB
44. GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT
101 KB
45. GB／T95-2002平垫圈C级10×2.SLDPRT
133 KB
46. GB／T95-2002平垫圈C级4×0．8.SLDPRT
57.2 KB
47. GS19-d19.SLDPRT
208 KB
48. GS19-弹性体.SLDPRT
226 KB
49. L型同步带.SLDPRT
75.8 KB
50. WG-LZ-GS19_19_19-KTR联轴器.SLDASM
151 KB
51. ~$ECMA-C20401ES.SLDPRT
14 B
52. ~$同步带450.SLDPRT
14 B
53. ~$同步带550.SLDPRT
14 B
54. 一轴底固定板.SLDPRT
234 KB
55. 一轴底板1.SLDPRT
167 KB
56. 一轴底浮动板.SLDPRT
242 KB
57. 一轴装配体.SLDASM
2.25 MB
58. 一轴顶固定板.SLDPRT
236 KB
59. 一轴顶浮动板.SLDPRT
264 KB

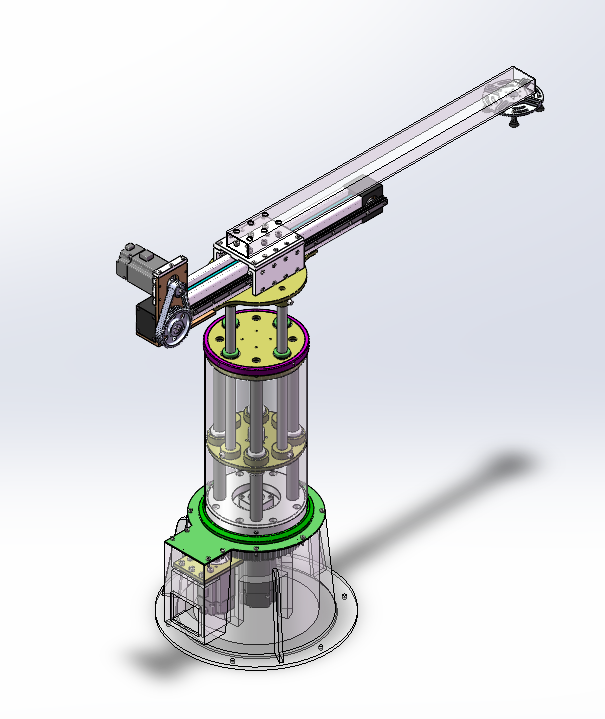

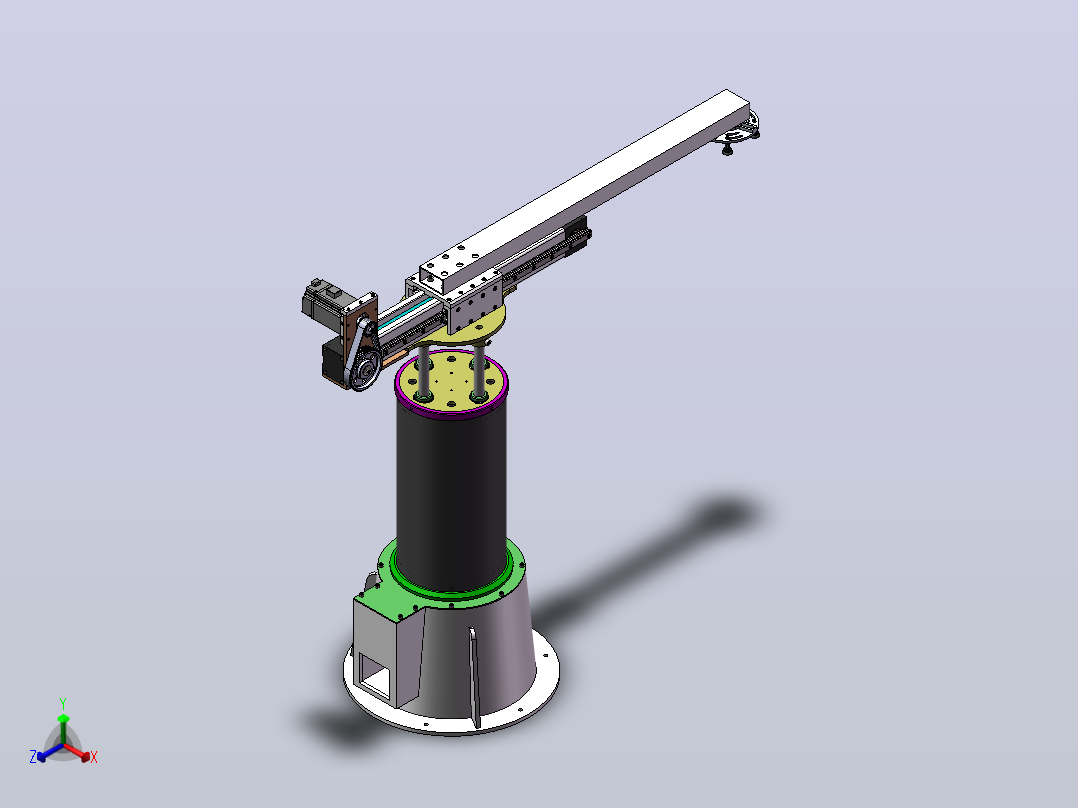

60. 三维总图.png
143 KB
61. 三轴同步轮座.SLDPRT
172 KB
62. 三轴装配体.SLDASM
4.34 MB
63. 丝杠.SLDPRT
1.01 MB
64. 丝杠固定侧.SLDPRT
110 KB
65. 丝杠支持侧.SLDPRT
115 KB
66. 丝杠螺母.SLDPRT
161 KB

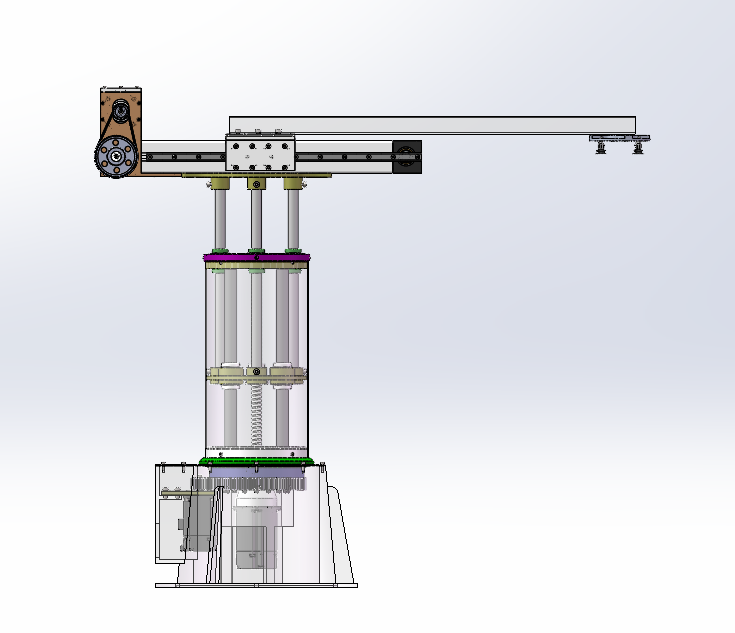

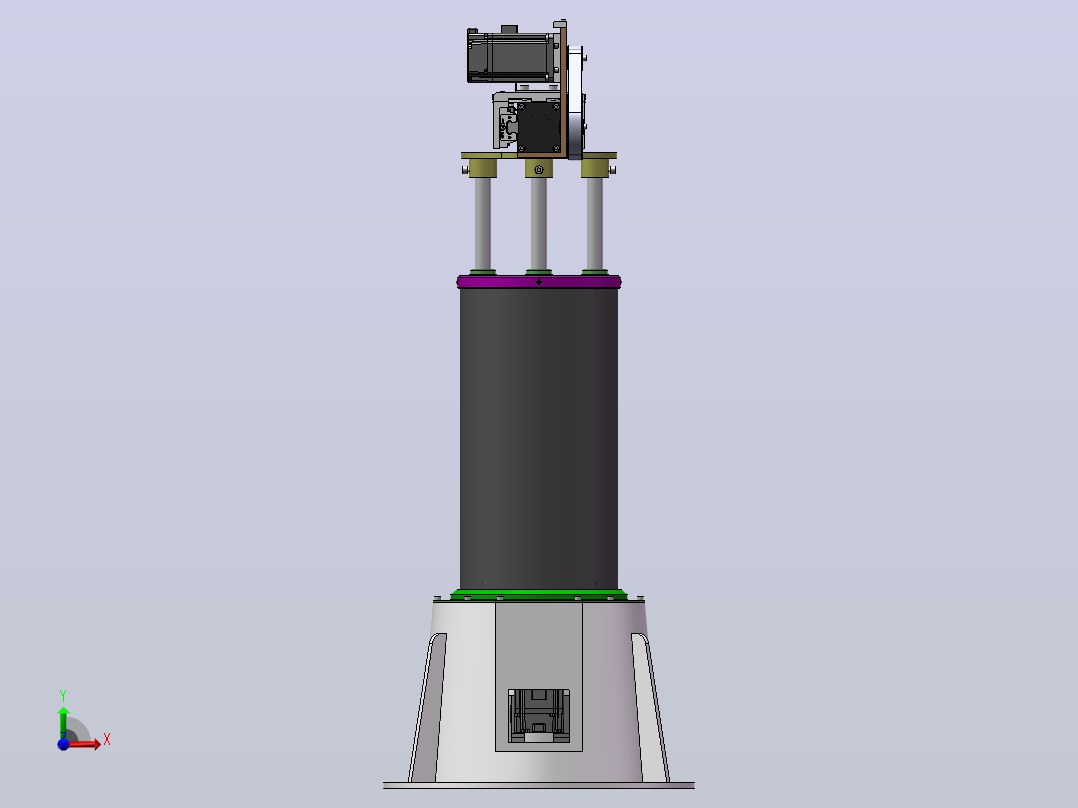

67. 主视图.png
91.3 KB
68. 二轴装配体.SLDASM
2.42 MB
69. 二轴装配体.SLDDRW
1020 KB

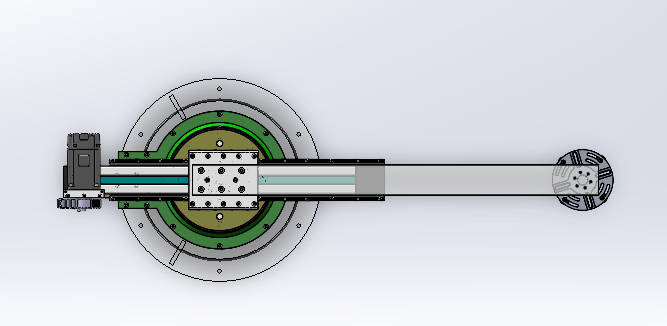

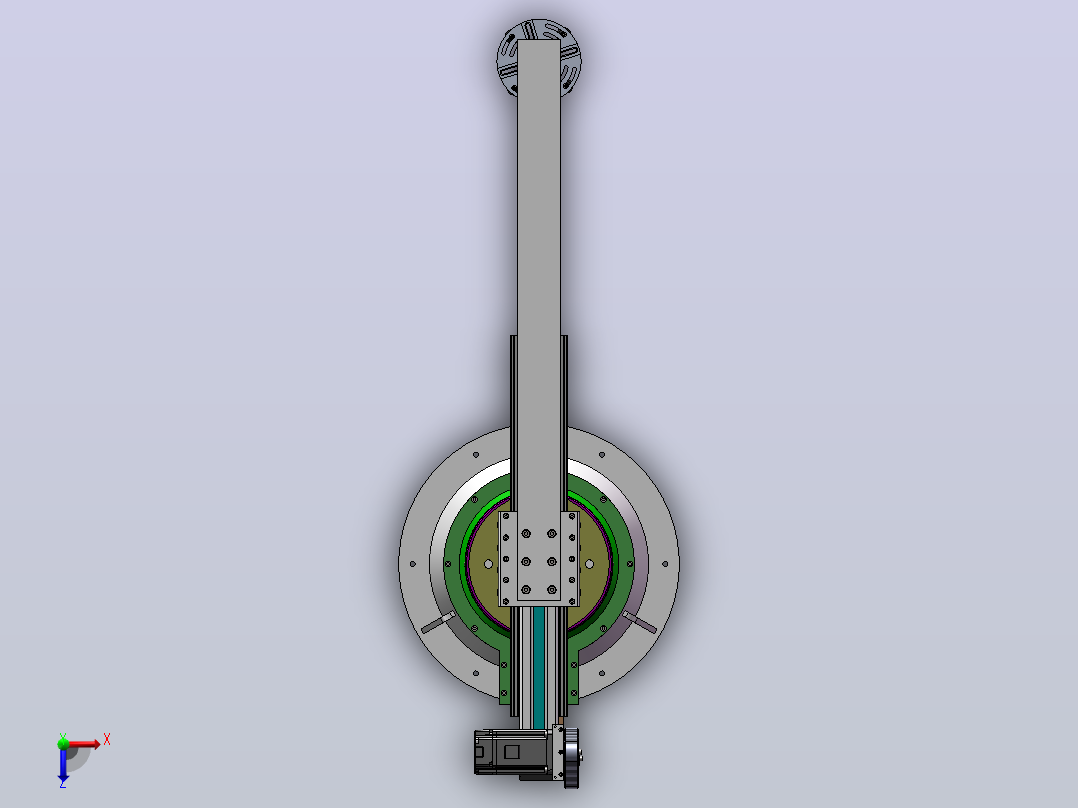

70. 俯视图.png
70.1 KB
71. 光轴固定座（上30）.SLDPRT
445 KB
72. 光轴固定座（下25）.SLDPRT
179 KB
73. 光轴固定座（下30）.SLDPRT
374 KB
74. 同步带66.SLDPRT
749 KB
75. 同步轮轴.SLDPRT
134 KB
76. 同步轮轴2.SLDPRT
111 KB
77. 同步轮轴套.SLDPRT
74.8 KB
78. 四轴装配体.SLDASM
309 KB
79. 圆柱齿轮120×2.SLDPRT
817 KB
80. 圆柱齿轮20×2.SLDPRT
706 KB
81. 大套管.SLDPRT
57.3 KB
82. 大带轮66.SLDPRT
1.01 MB
83. 大带轮挡片.SLDPRT
62.8 KB
84. 套管套圈.SLDPRT
124 KB
85. 导轨20.SLDPRT
1.95 MB
86. 导轨带轮.SLDPRT
375 KB
87. 导轨滑块20.SLDPRT
6.94 MB
88. 小带轮22.SLDPRT
875 KB

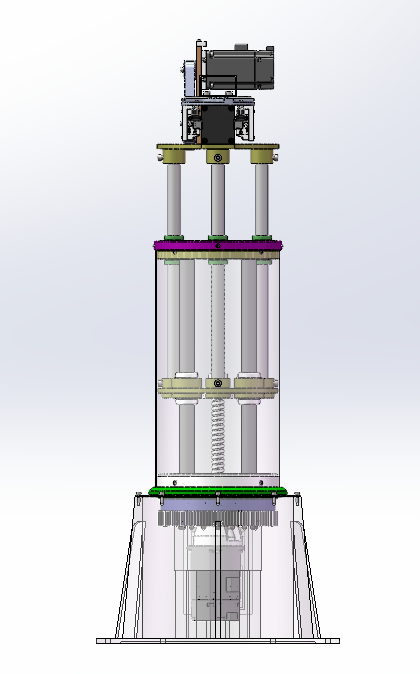

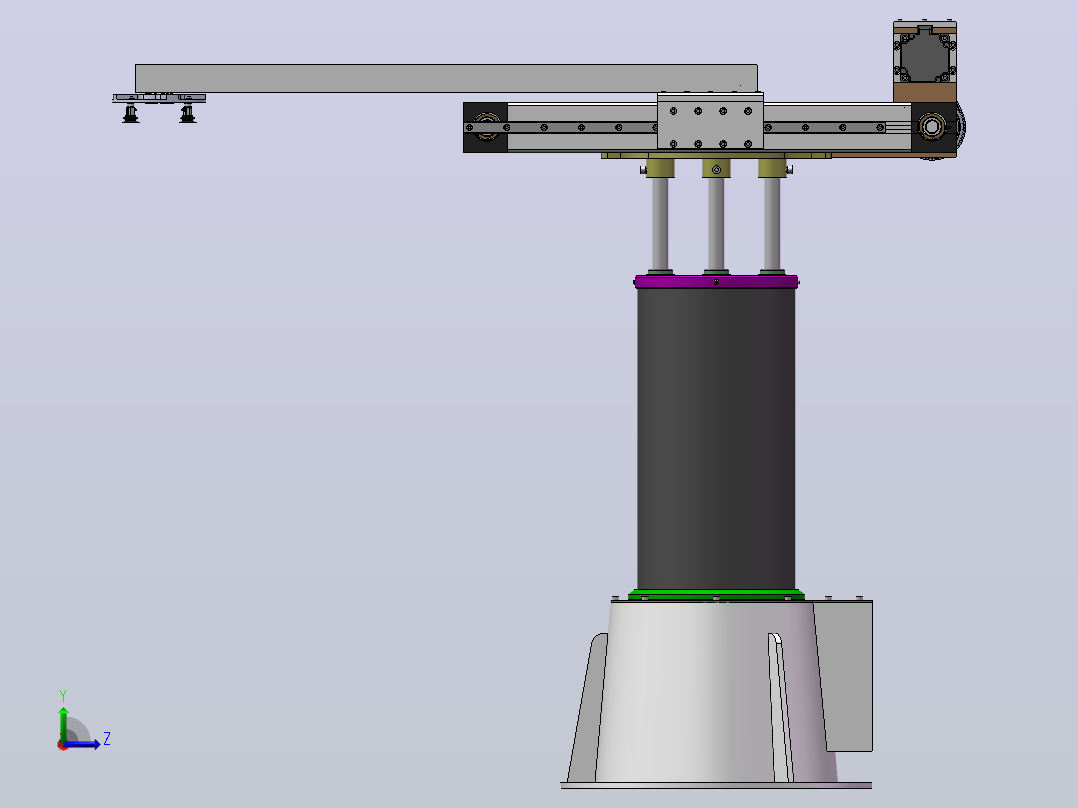

89. 左视图.png
74.6 KB
90. 底座.SLDPRT
357 KB
91. 底座上盖.SLDPRT
114 KB
92. 手臂.SLDPRT
81.8 KB
93. 旋转盘.SLDPRT
237 KB
94. 机械手装配体.SLDASM
8.32 MB
95. 滑台张紧座.SLDPRT
139 KB
96. 滑块外接板.SLDPRT
121 KB
97. 滑座.SLDPRT
162 KB
98. 电机固定座.SLDPRT
158 KB
99. 电机定位推板.SLDPRT
84.8 KB
100. 电机支架.SLDPRT
164 KB
101. 电机法兰1.SLDPRT
160 KB
102. 直线轴承内径25.SLDPRT
125 KB
103. 直线轴承内径30.SLDPRT
121 KB
104. 真空吸盘.SLDPRT
237 KB
105. 空心轴外径25.SLDPRT
48.6 KB
106. 空心轴外径30.SLDPRT
49.6 KB
107. 联轴器安装架.SLDPRT
353 KB
108. 联轴器过度架.SLDPRT
147 KB
109. 转盘轴承内径170 无齿.SLDPRT
1.94 MB
110. 转盘轴承内径170外径330.SLDPRT
1.73 MB
111. 铝型材.SLDPRT
197 KB
