机械设备 / 非标机械 / 力帆820 G8404100-D01-20121015发罩锁安装立柱总成

力帆820 G8404100-D01-20121015发罩锁安装立柱总成catia 三维模型

三维机械图纸名称为：力帆820 G8404100-D01-20121015发罩锁安装立柱总成，属于机械设备，非标机械分类，软件为catia, 三维模型格式为，可在线预览，可编辑，可供设计参考

平面图
3D视图
力帆820 G8404100-D01-20121015发罩锁安装立柱总成主视图

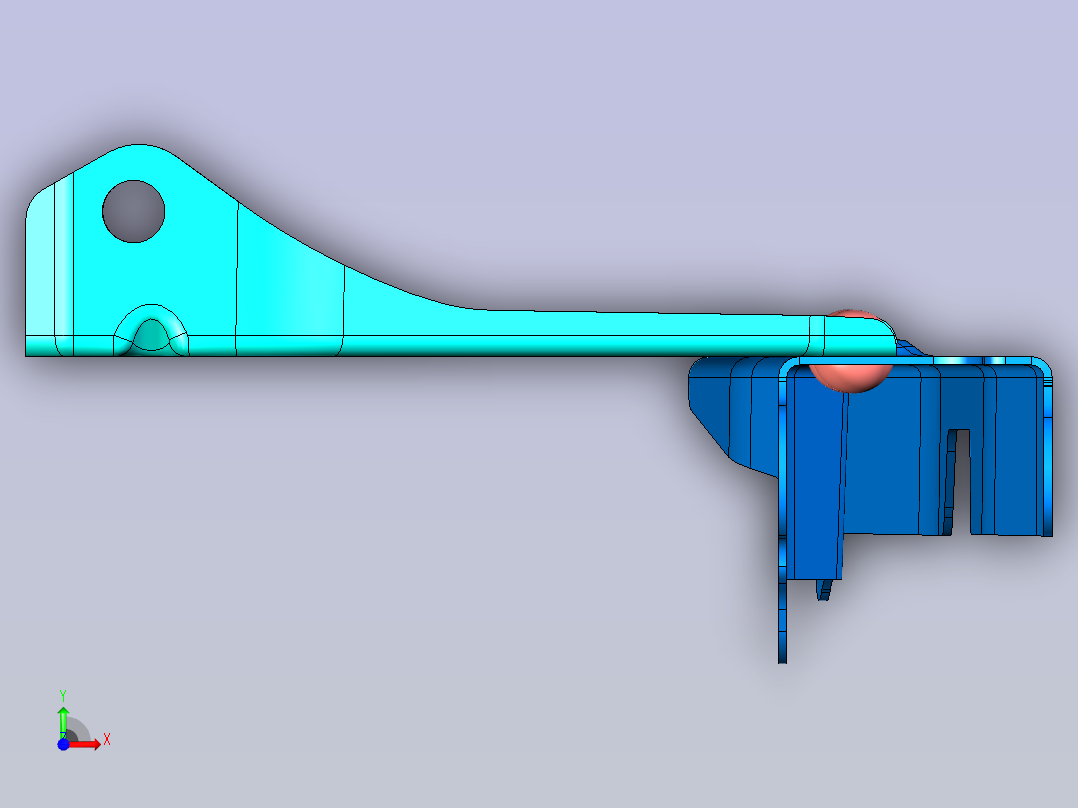

力帆820 G8404100-D01-20121015发罩锁安装立柱总成前视图

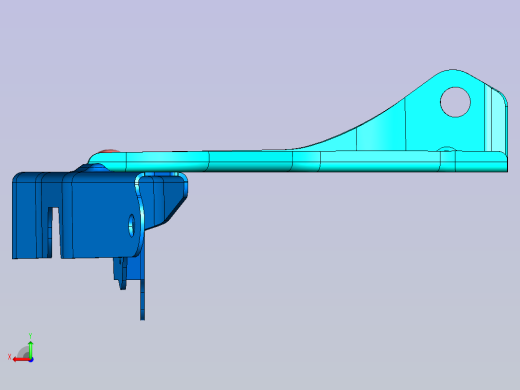

力帆820 G8404100-D01-20121015发罩锁安装立柱总成后视图
力帆820 G8404100-D01-20121015发罩锁安装立柱总成左视图
力帆820 G8404100-D01-20121015发罩锁安装立柱总成右视图
力帆820 G8404100-D01-20121015发罩锁安装立柱总成俯视图
力帆820 G8404100-D01-20121015发罩锁安装立柱总成正等轴测图
加入收藏
模型参数

模型ID：10451692

模型大小：1.1M

软件版本： catia

是否可编辑：可修改，包括参数

上传时间：2026-05-08

图纸介绍：

下载模型
曲径通幽
作品: 432
粉丝: 0
文件列表
1. G8404100-D01-20121015.CATProduct
28.8 KB
2. G8404100-Weld.CATPart
102 KB
3. G8404101-D01-20121015.CATPart
1.09 MB
4. G8404110-D01-20121015.CATProduct
19.1 KB
5. G8404111-D01-20121015.CATPart
1.11 MB
