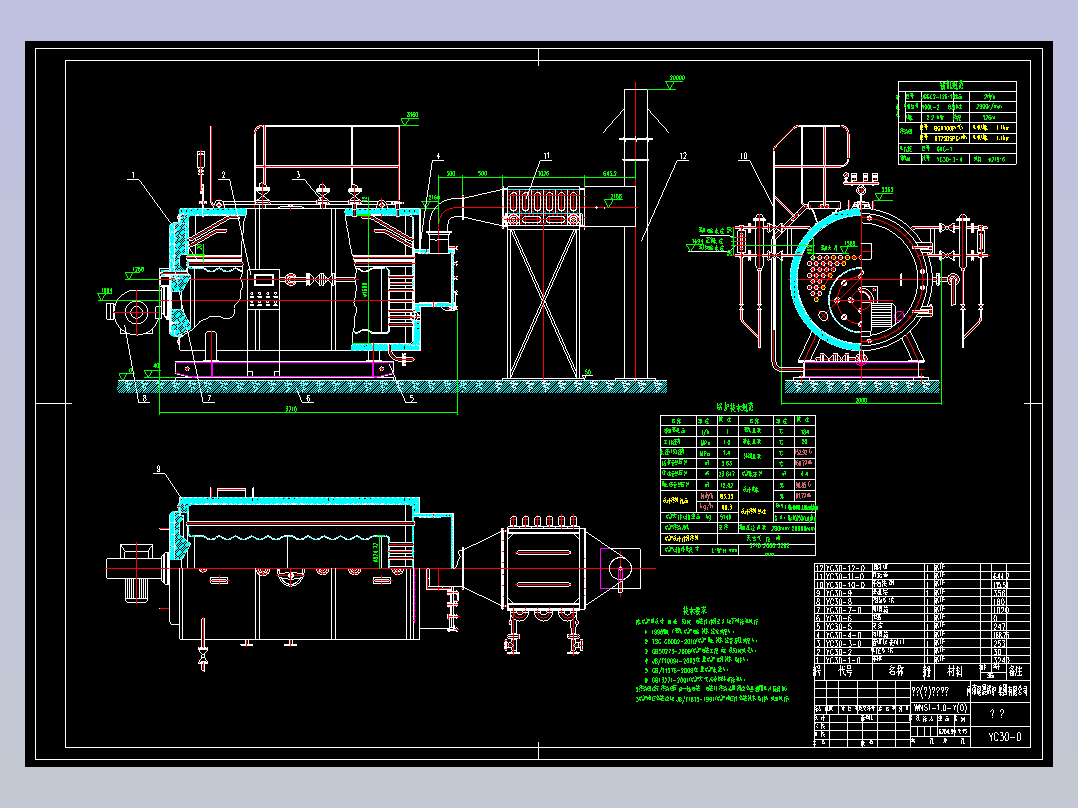

WNS系列燃油（气）蒸汽锅炉设计CAD图纸+说明书AutoCAD图档
CAD图档名称为：WNS系列燃油（气）蒸汽锅炉设计CAD图纸+说明书，属于机械设备，化工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10442330
模型大小：5.33M
软件版本： AutoCAD 2007
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-02
图纸介绍：
下载模型
文件列表
1. 0 前管板.dwg
121 KB
2. 0 后烟箱.dwg
228 KB
3. 1 压力表A4.dwg
100 KB
4. 1 出烟口法兰.dwg
104 KB
5. 1 强度计算书附图（前管板）.dwg
92 KB
6. 1.2合1鉴定节能审查申请书2012.doc
44.5 KB
7. 10 短拉撑A4.dwg
96.3 KB
8. 10 平台扶梯.dwg
132 KB
9. 11 后管板A3.dwg
134 KB
10. 11 节能器.dwg
142 KB
11. 12 挡水板A4.dwg
89.8 KB
12. 12 烟风道.dwg
161 KB
13. 13 进水管座A4.dwg
101 KB
14. 14 螺纹烟管GA4.dwg
98.5 KB
15. 15 直拉撑A4.dwg
94.1 KB
16. 16 炉胆封头A4.dwg
103 KB
17. 17 炉胆A3.dwg
110 KB
18. 18 排污阀管座A4.dwg
102 KB
19. 18.2套管.dwg
91.5 KB
20. 19 水位表座A3.dwg
109 KB
21. 2 吊环A4.dwg
94.7 KB
22. 2 强度计算书附图（炉胆封头）.dwg
87.7 KB
23. 2.0 烟箱本体.dwg
217 KB
24. 2.1 烟箱本体压条.dwg
90.5 KB
25. 2.鉴定盖章资料清单.doc
37 KB
26. 20 水位表稳定板A4.dwg
92.1 KB
27. 2计算书.doc
416 KB
28. 2计算书封面目录.doc
49.5 KB
29. 3 备用进水管座A4.dwg
101 KB
30. 3 强度计算书附图（人孔）.dwg
92.5 KB
31. 3 管道阀门仪表.dwg
189 KB
32. 3 管道阀门仪表.dwg
190 KB
33. 3.能效数据表.doc
78 KB
34. 4 主汽阀座A4.dwg
98.7 KB
35. 4 强度计算书附图（后管板）.dwg
91.2 KB
36. 4.申请鉴定文件目录.doc
39.5 KB
37. 5 底座.dwg
141 KB
38. 5 强度计算书附图（分汽缸）.dwg
93.7 KB
39. 5 汽水分离A4.dwg
96 KB
40. 6 地基.dwg
107 KB
41. 6 地基.dwg
107 KB
42. 6 安全阀座A4.dwg
98.5 KB
43. 7 锅筒.dwg
121 KB
44. 8 长斜拉撑A4.dwg
97.2 KB
45. 9 保温层.dwg
119 KB
46. 9 副汽阀座A4.dwg
101 KB
47. CWNS0.7参数.doc
38 KB
48. XG30-0（液化气）.xls
105 KB
49. YC30-0.xls
65.5 KB
50. YC30-0.xls
65.5 KB
51. re-Y.xls
114 KB
52. rl-Q.xls
111 KB
53. wns1参数设计说明书.doc
49 KB
54. zl-Q.xls
70.5 KB
55. ~$鉴定盖章资料清单.doc
162 B
56. 出厂清单.doc
146 KB
57. 分汽缸.dwg
135 KB
58. 前烟箱.dwg
232 KB
59. 垫片.dwg
89.5 KB
60. 安装使用说明书.doc
119 KB
61. 安装使用说明书封面.doc
27 KB
62. 定位块.dwg
90 KB
63. 弯手柄.dwg
90.1 KB
64. 总图热水.dwg
391 KB
65. 总图（盖章）wns1.0 - 副本.dwg
470 KB
66. 总图（盖章）wns1.0.dwg
469 KB
67. 汇总表.dwg
89.5 KB
68. 汇总表.dwg
89.7 KB
69. 法兰.dwg
101 KB
70. 活动铰链.dwg
96.9 KB
71. 活动铰链A4.dwg
97.4 KB
72. 滑块.dwg
89.7 KB
73. 火圈.dwg
97.2 KB
74. 烟箱接口.dwg
96.5 KB
75. 烟箱边框.dwg
110 KB
76. 烟箱门.dwg
140 KB
77. 烟箱门.dwg
189 KB
78. 烟箱门压条.dwg
92.1 KB
79. 玻璃片.dwg
89 KB
80. 短固定铰链.dwg
96.4 KB
81. 螺母.dwg
94.4 KB
82. 补正底图盖章.doc
71.5 KB
83. 衬垫.dwg
91.2 KB
84. 衬板.dwg
108 KB
85. 观火孔.dwg
97.4 KB
86. 钢管.dwg
92 KB
87. 锅炉本体.dwg
295 KB
88. 锅炉本体.dwg
311 KB
89. 长固定铰链.dwg
95.7 KB
90. 门板封头.dwg
93 KB
91. 门盖.dwg
114 KB
92. 门轴.dwg
99.4 KB
93. 附图1.dwg
96.9 KB
94. 附图2.dwg
94.7 KB
95. 颈圈.dwg
88.7 KB
