WG054-输出轴加工工艺及钻10φ20孔夹具设计【CAD+计算说明较好】AutoCAD图档
CAD图档名称为：WG054-输出轴加工工艺及钻10φ20孔夹具设计【CAD+计算说明较好】，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10435945
模型大小：2.28M
软件版本： AutoCAD 14
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-04-29
图纸介绍：
下载模型
文件列表

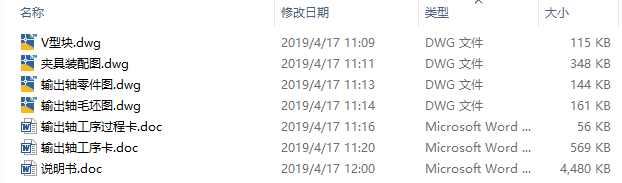

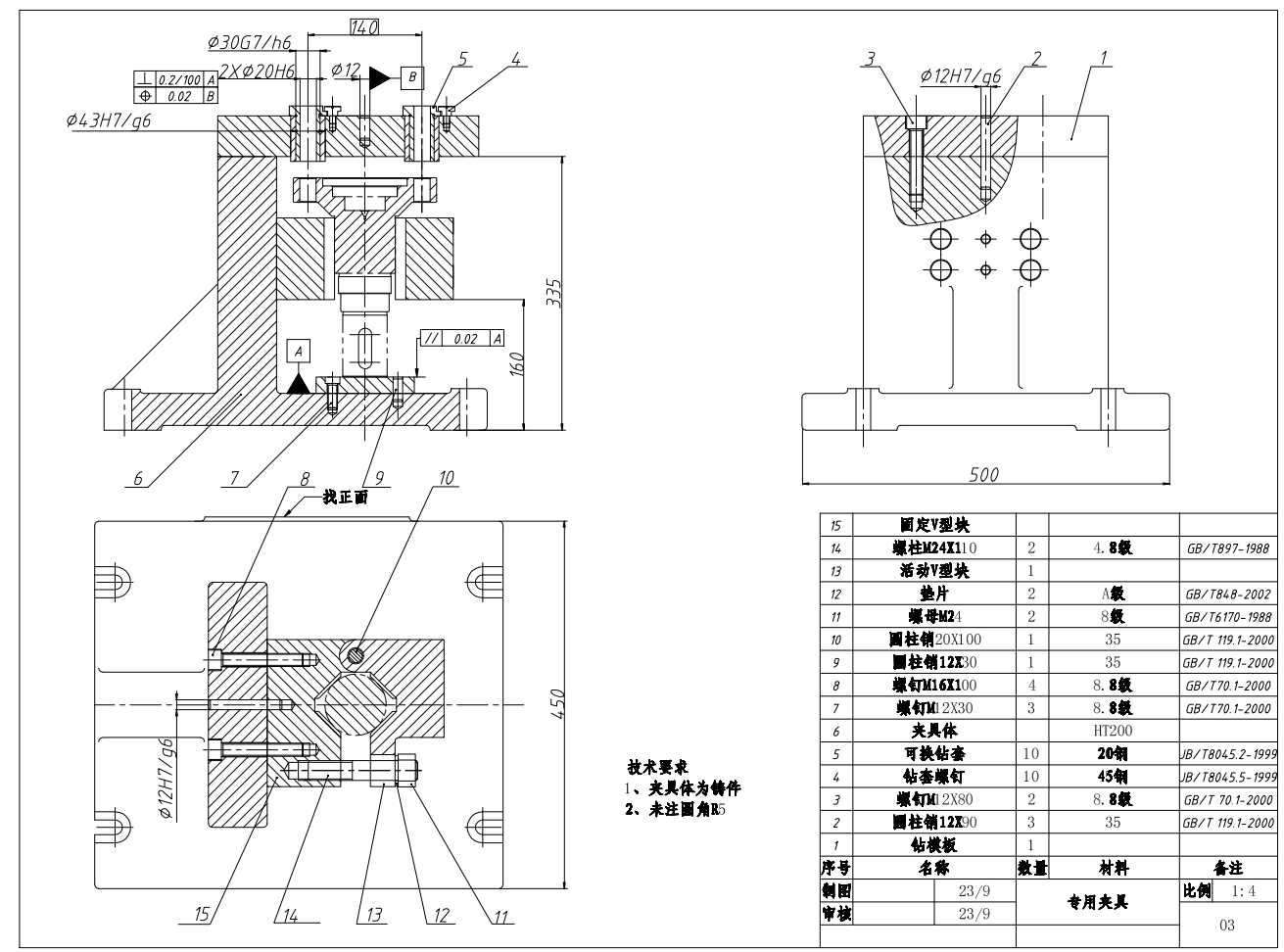

1. 00A-夹具装配图.png
177 KB

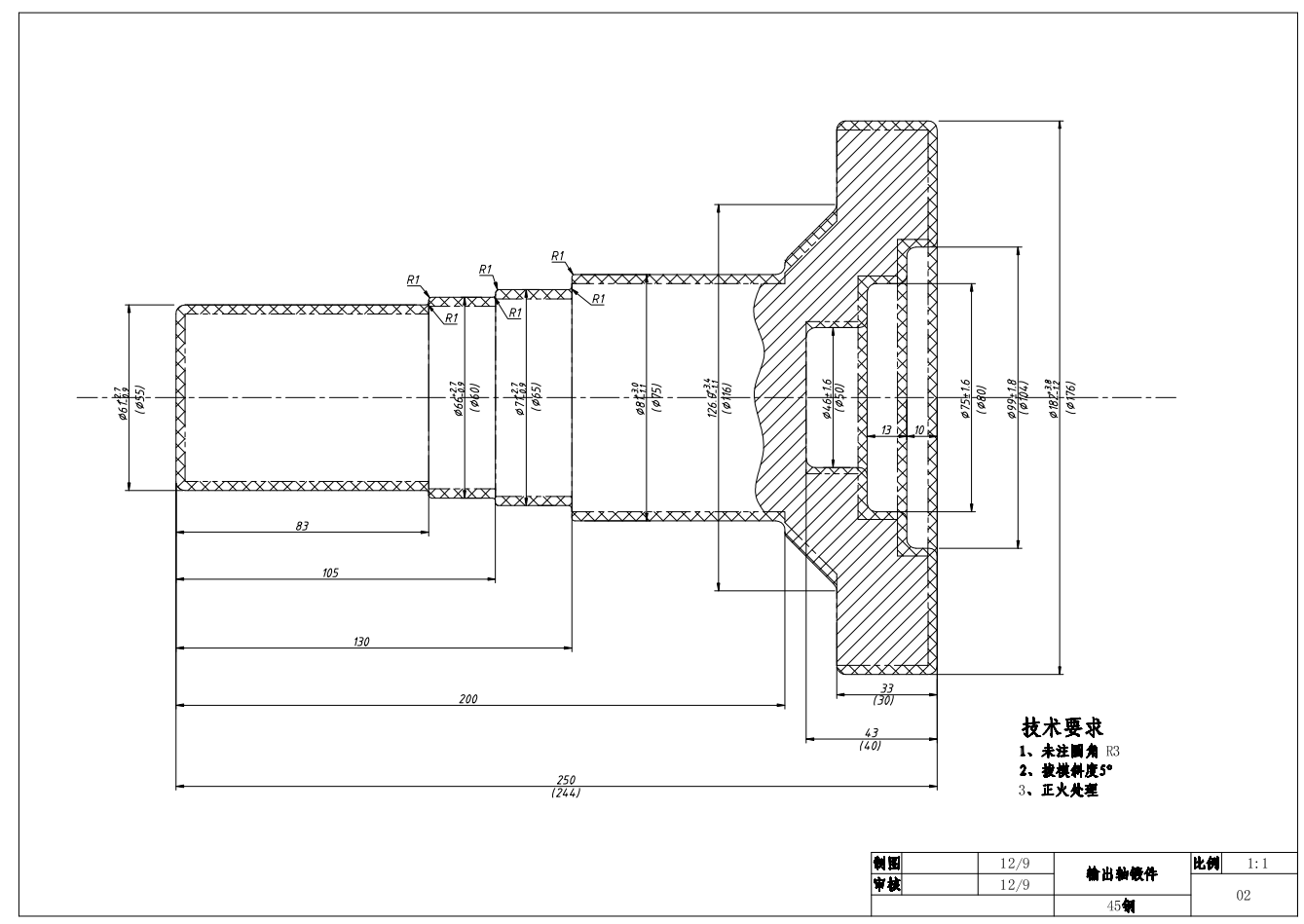

2. 0A-输出轴毛坯图.png
108 KB

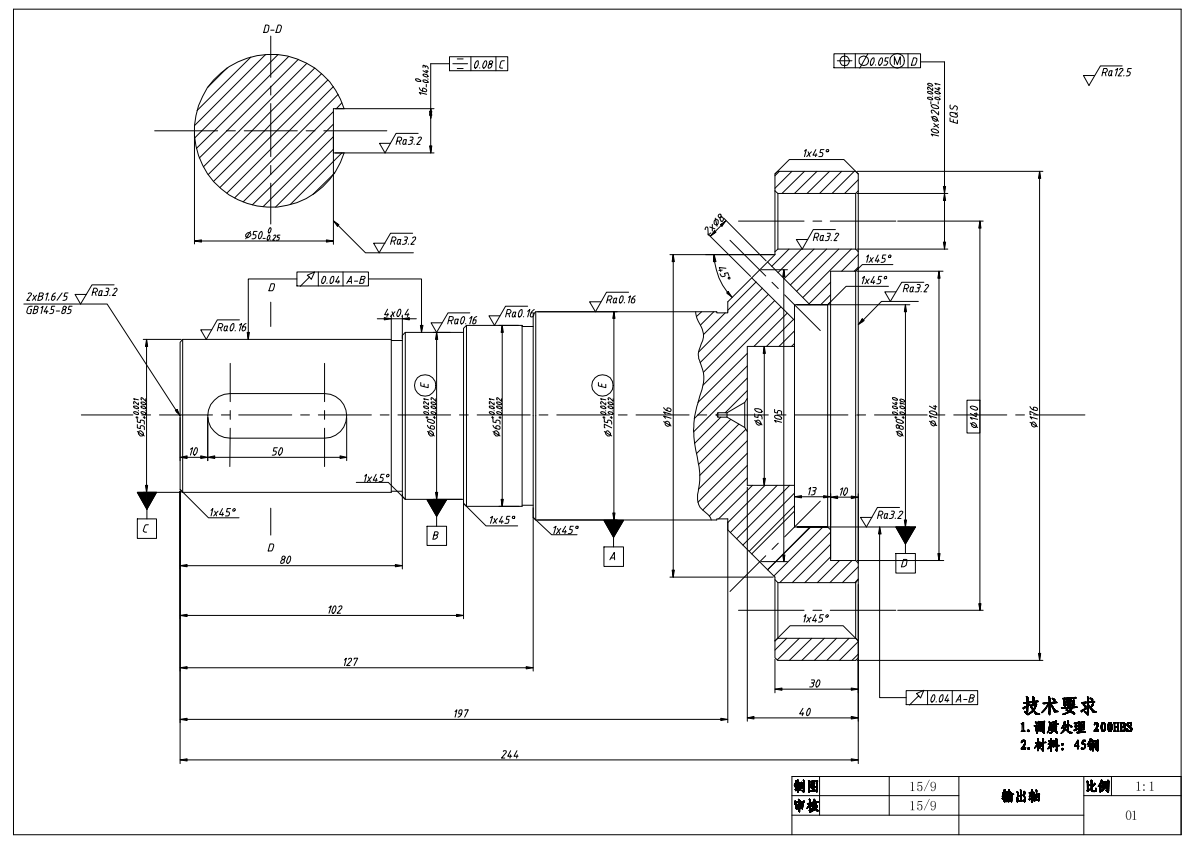

3. 0A-输出轴零件图.png
103 KB
4. 0微信截图_20230816202330.png
15.3 KB

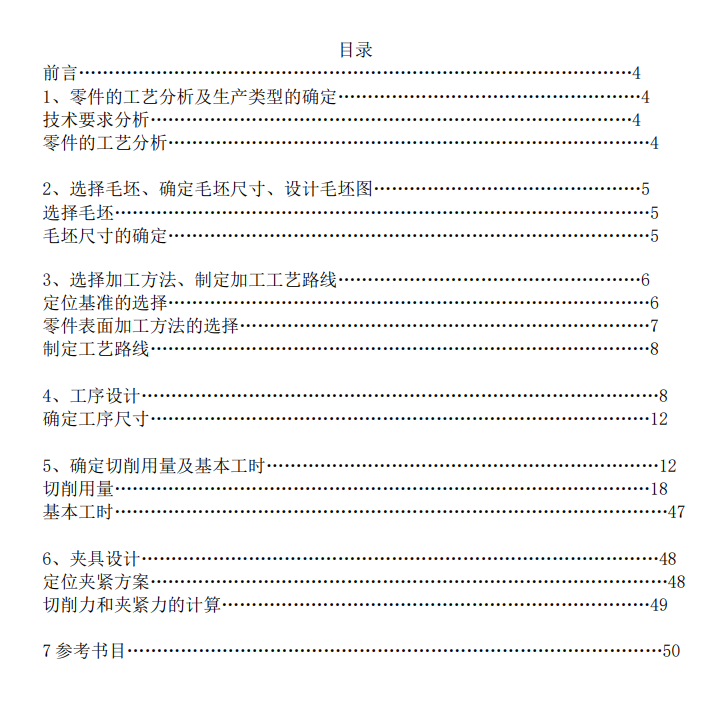

5. 0说明书目录.png
90 KB
6. V型块.dwg
329 KB

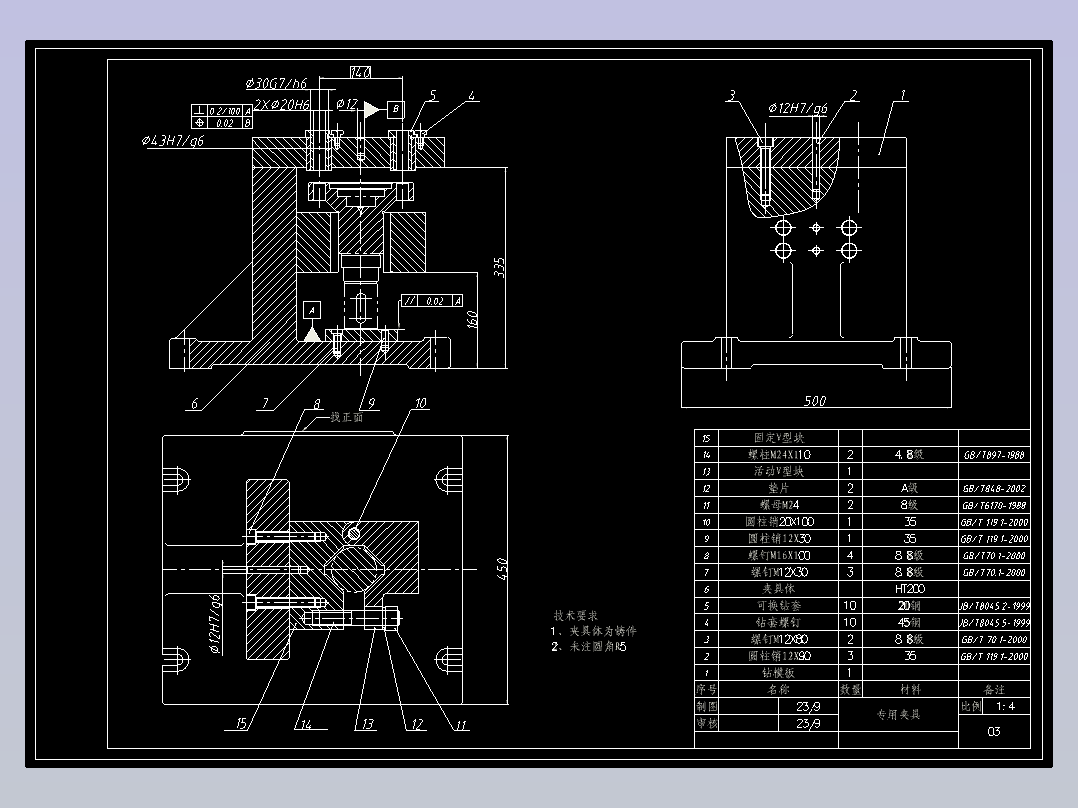

7. 夹具装配图.dwg
704 KB
8. 说明书.doc
4.38 MB
9. 输出轴工序卡.doc
569 KB
10. 输出轴工序过程卡.doc
55.5 KB
11. 输出轴毛坯图.dwg
470 KB
12. 输出轴零件图.dwg
451 KB
