11级分级变速主传动系统设计含5张CAD图N=75-750r-min，公比1.26；P=3.5-5KW；电机转速n=710-1420r-minAutoCAD图档
CAD图档名称为：11级分级变速主传动系统设计含5张CAD图N=75-750r-min，公比1.26；P=3.5-5KW；电机转速n=710-1420r-min，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10433560
模型大小：2.74M
软件版本： AutoCAD 2004
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-04-28
图纸介绍：
下载模型

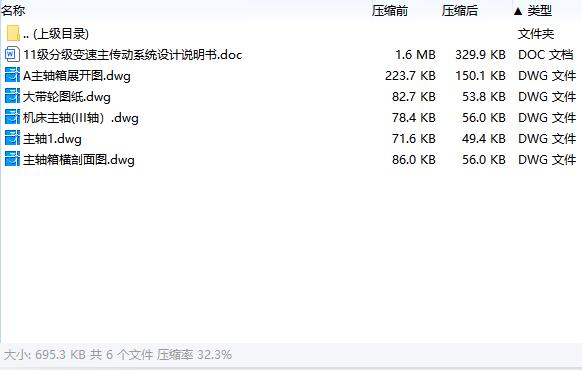

文件列表

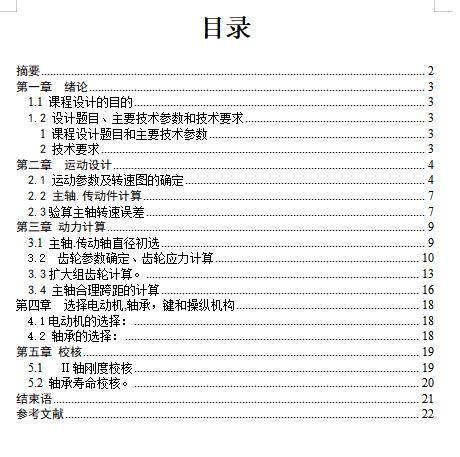

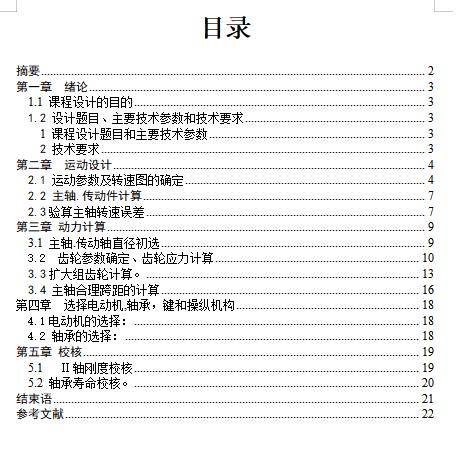

1. 11级分级变速主传动系统设计说明书.doc
1.57 MB

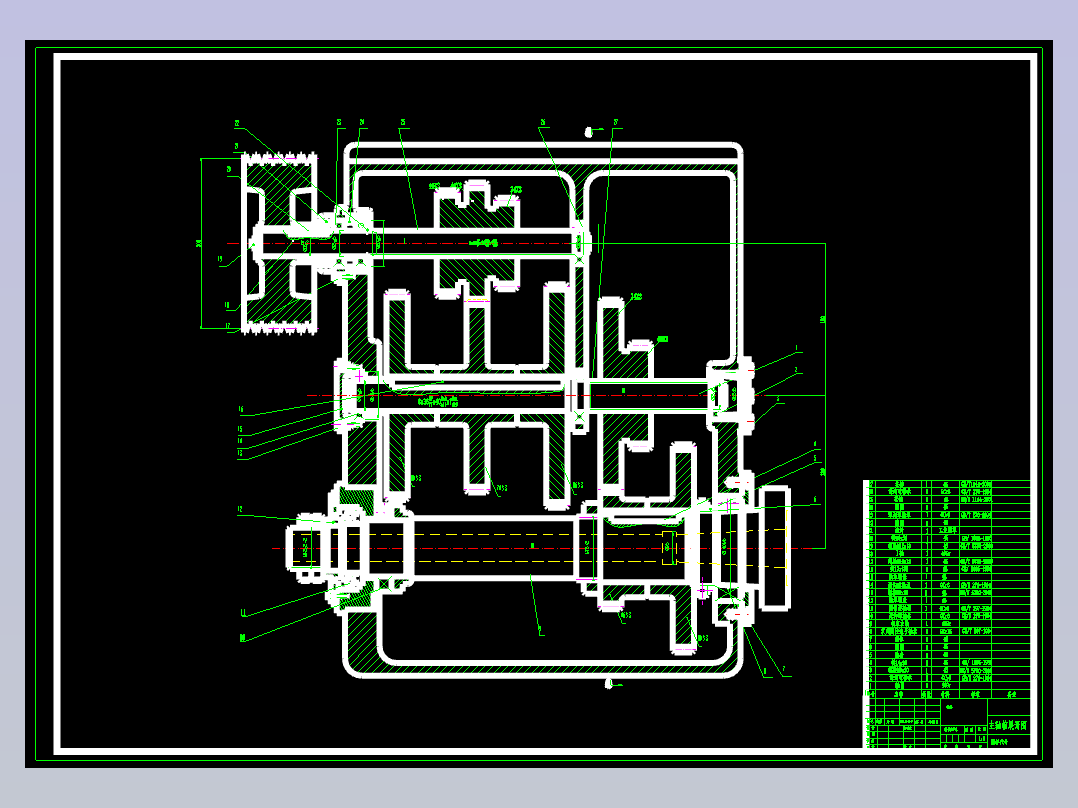

2. A主轴箱展开图.dwg
224 KB

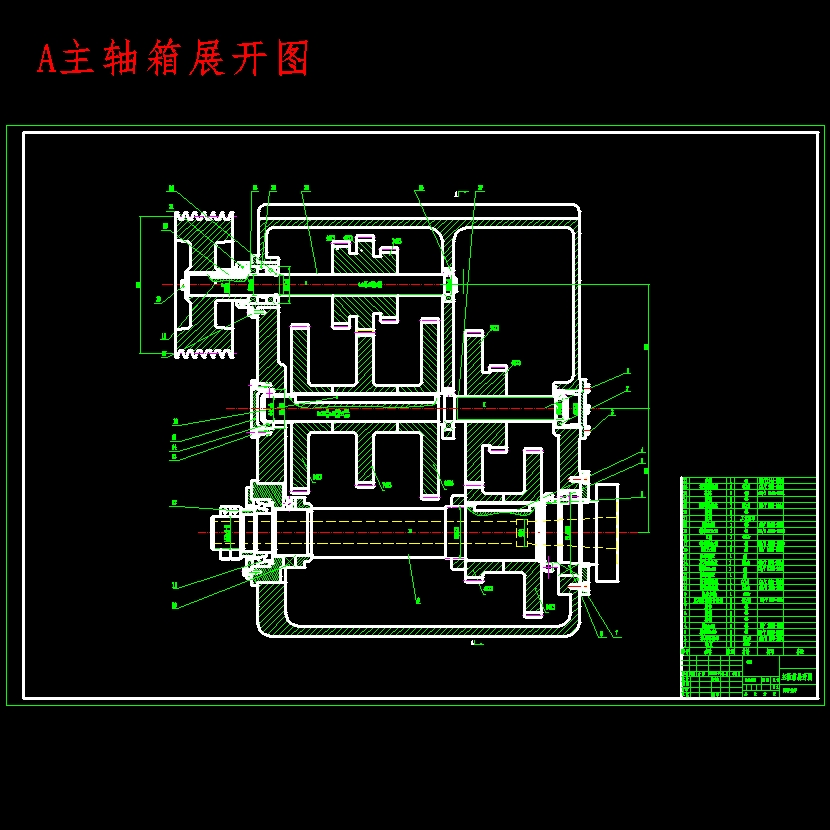

3. A主轴箱展开图.jpg
327 KB
4. C20简介-11级分级变速主传动系统设计含5张CAD图N=75-750r-min，公比1.26；P=3.5-5KW；电机转速n=710-1420r-min.pdf
1.21 MB
5. 主轴1.dwg
71.6 KB

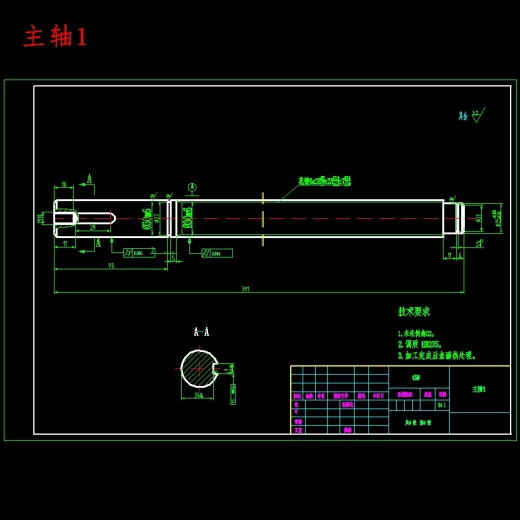

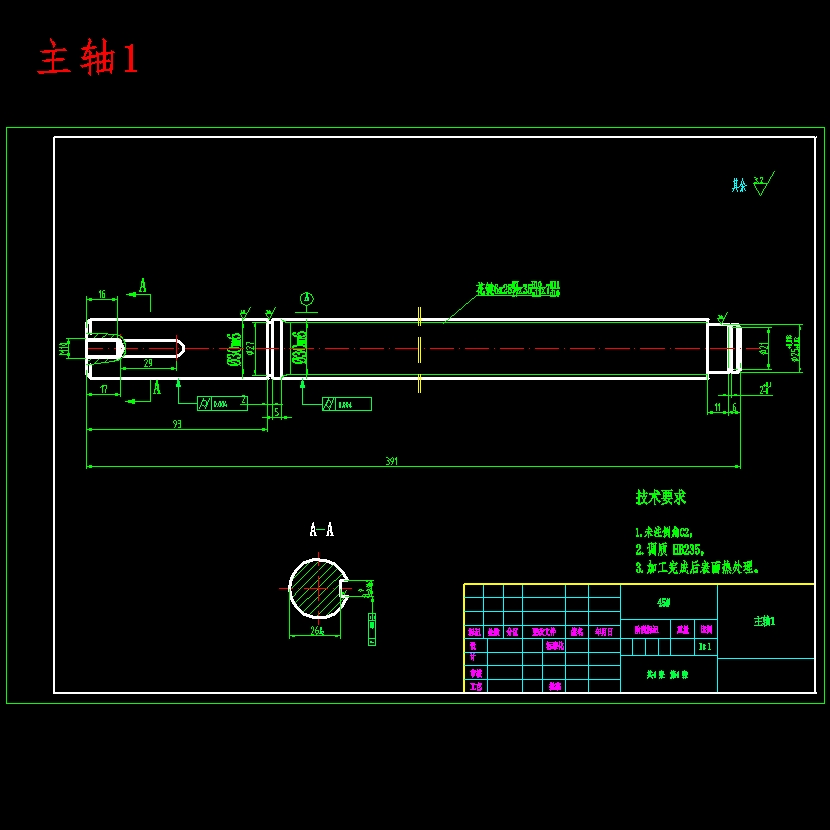

6. 主轴1.jpg
157 KB
7. 主轴箱横剖面图.dwg
86 KB

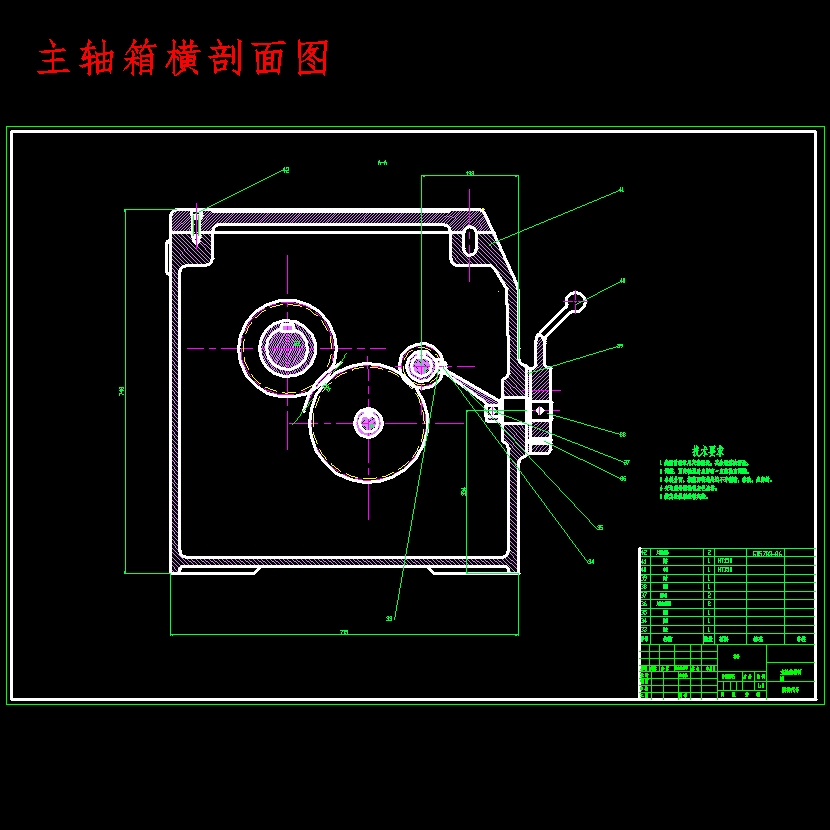

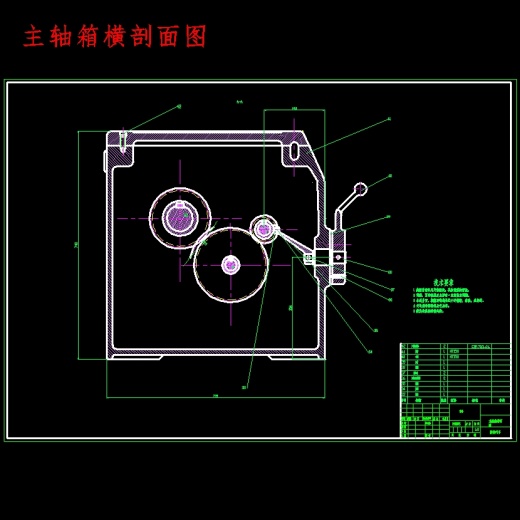

8. 主轴箱横剖面图.jpg
237 KB

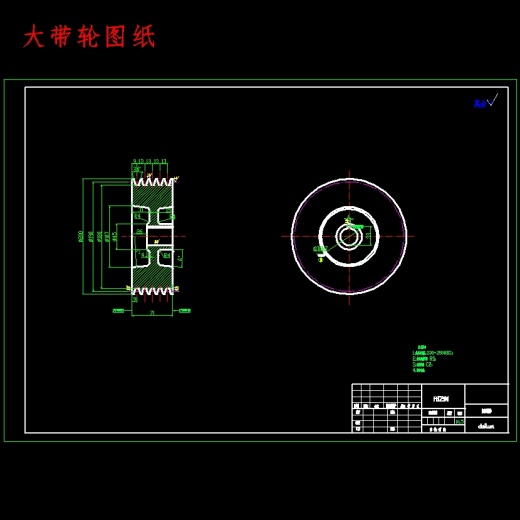

9. 大带轮图纸.dwg
82.7 KB

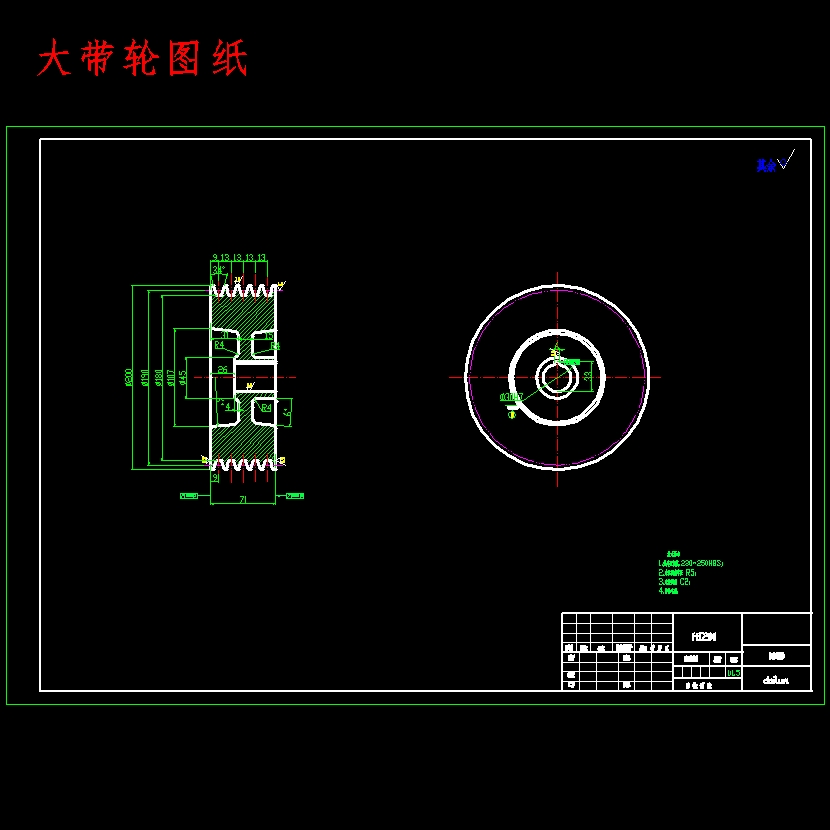

10. 大带轮图纸.jpg
145 KB

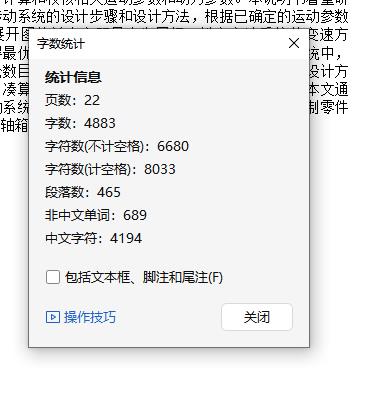

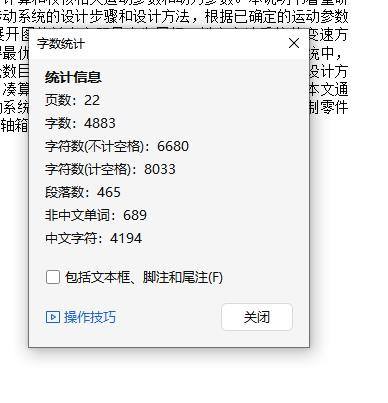

11. 字数.jpg
25.6 KB

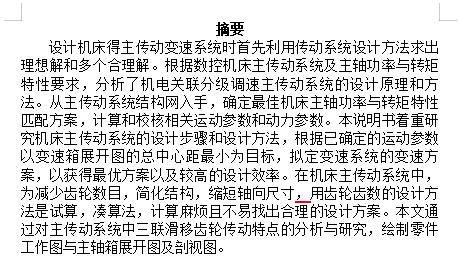

12. 摘要.jpg
51.8 KB
13. 机床主轴(III轴）.dwg
78.4 KB

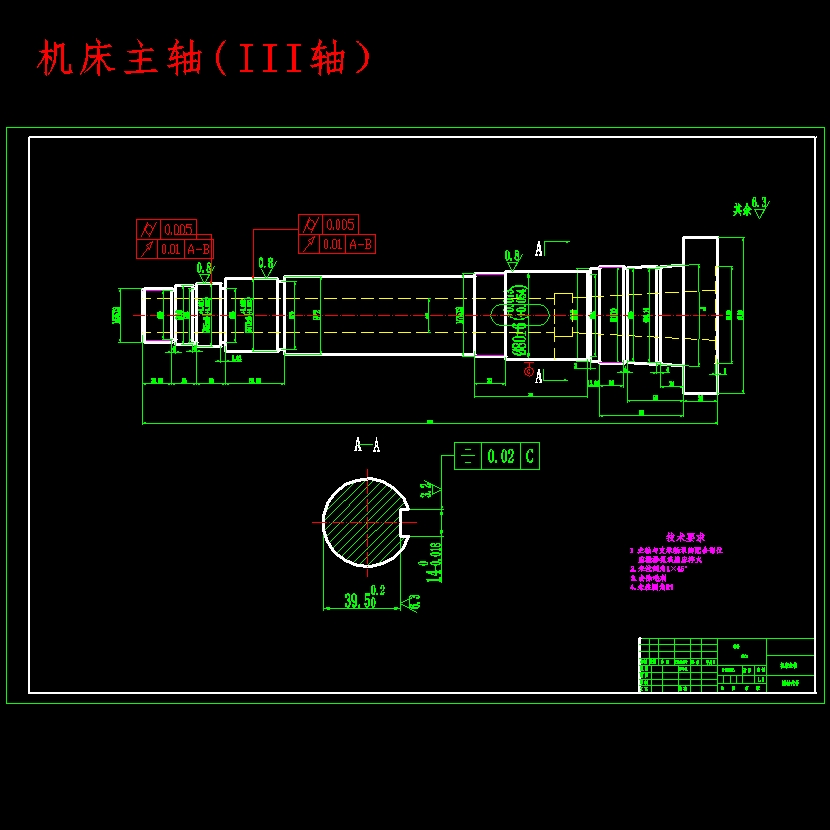

14. 机床主轴(III轴）.jpg
200 KB
15. 目录.jpg
51.5 KB
16. 设计参数.jpg
8.66 KB
17. 设计所包含文件.jpg
25.8 KB
