设备部件 / 液压气动元件 / 中厚煤层支撑掩护式液压支架设计含8张CAD图

中厚煤层支撑掩护式液压支架设计含8张CAD图AutoCAD图档

图档名称为：中厚煤层支撑掩护式液压支架设计含8张CAD图，属于设备部件，液压气动元件分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10399004

模型大小：3.66M

软件版本： AutoCAD 2004

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-28

图纸介绍：

下载模型

逐鹿原

+ 关注

作品: 0

粉丝: 0

文件列表

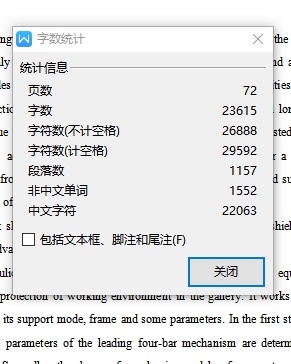

1. 1字数.JPG

78.7 KB

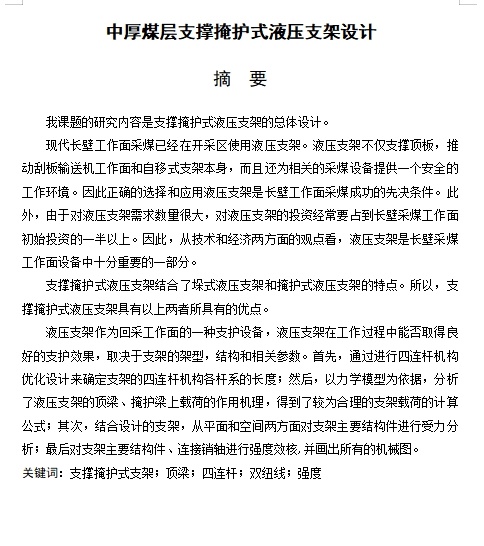

2. 2摘要.JPG

198 KB

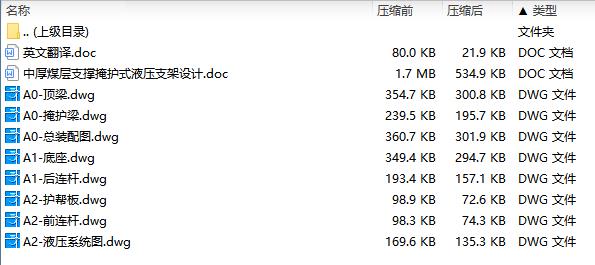

3. 3设计所包含文件.JPG

32 KB

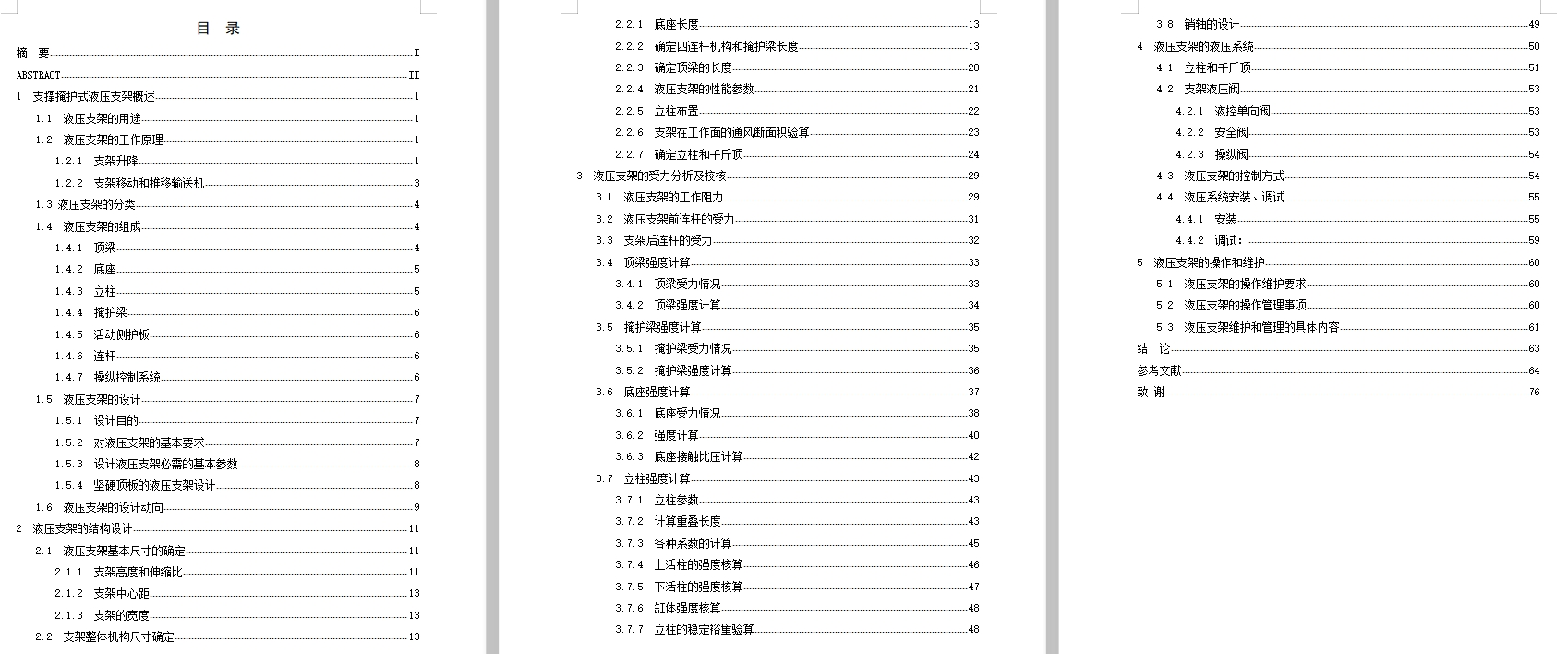

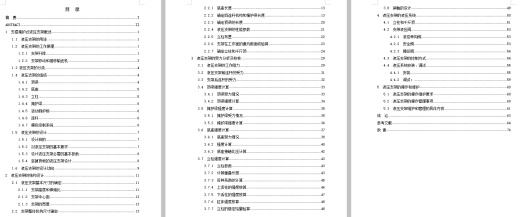

4. 4目录.JPG

574 KB

5. A0-总装配图.dwg

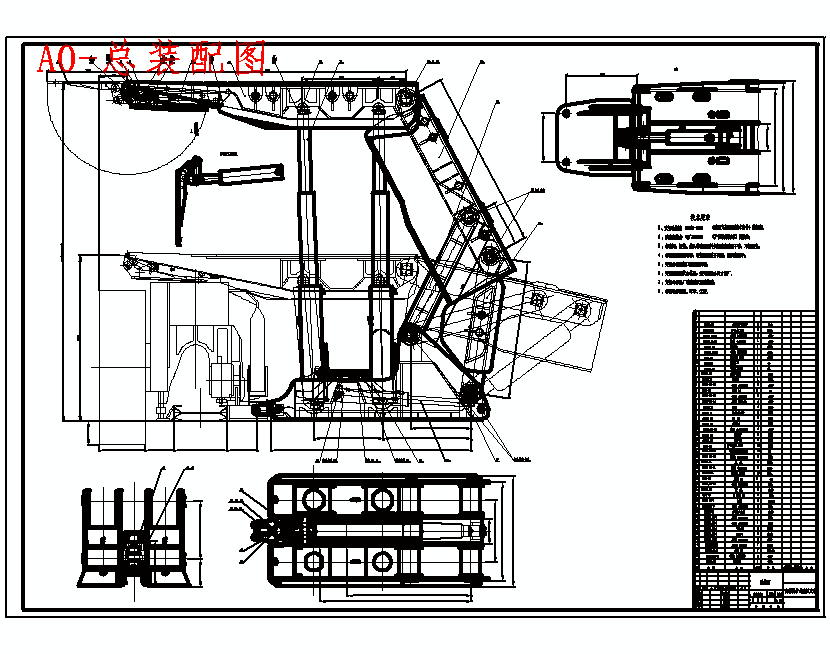

361 KB

6. A0-总装配图.gif

28.2 KB

7. A0-掩护梁.dwg

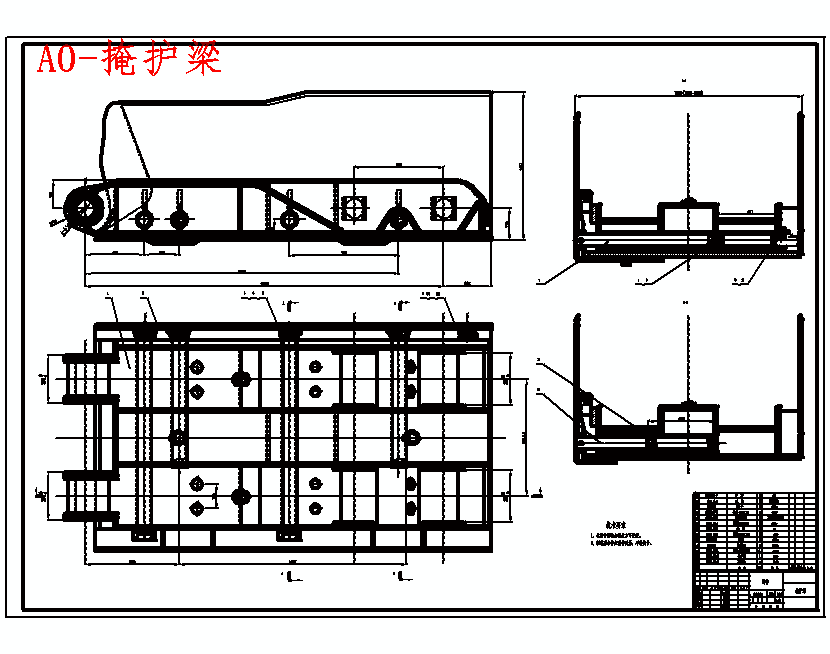

239 KB

8. A0-掩护梁.gif

19.4 KB

9. A0-顶梁.dwg

355 KB

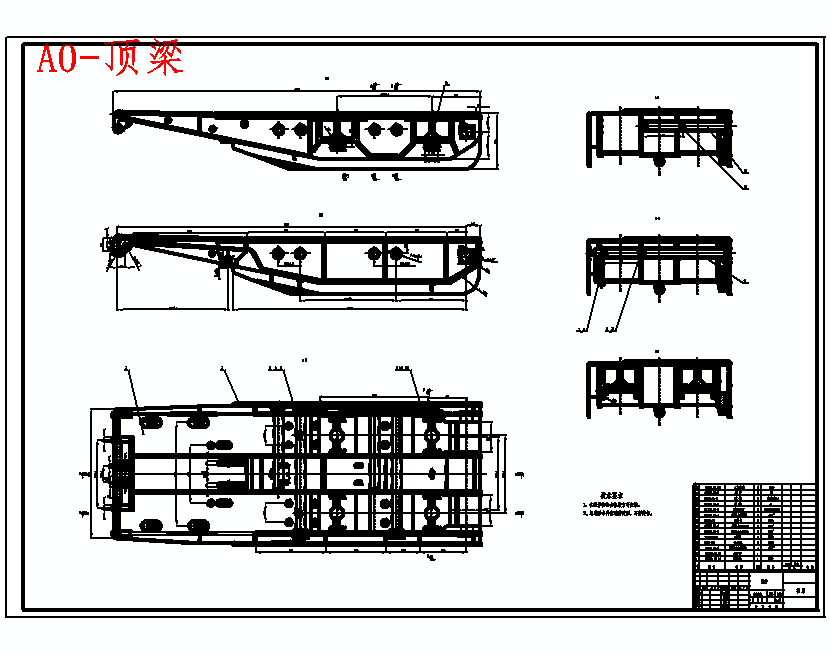

10. A0-顶梁.gif

16.6 KB

11. A1-后连杆.dwg

193 KB

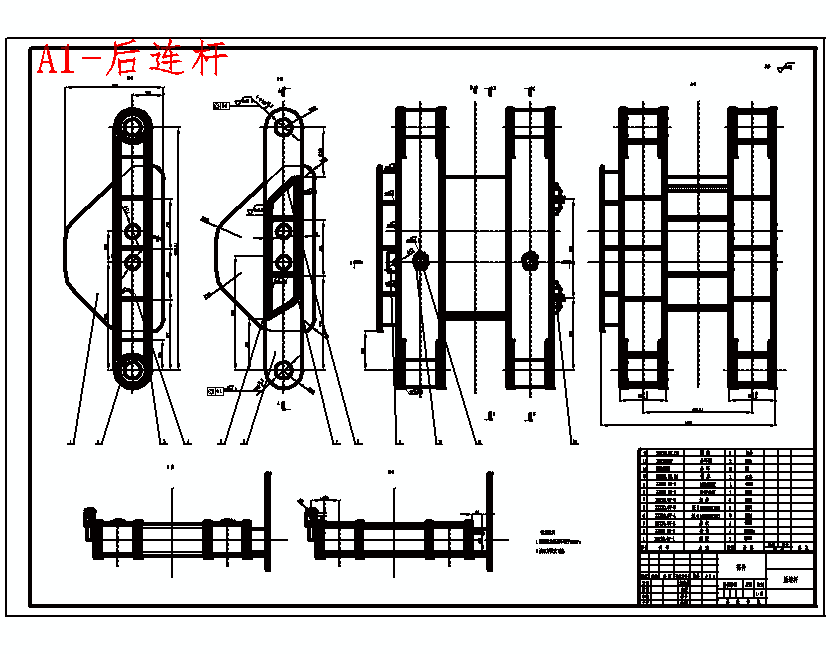

12. A1-后连杆.gif

23.9 KB

13. A1-底座.dwg

349 KB

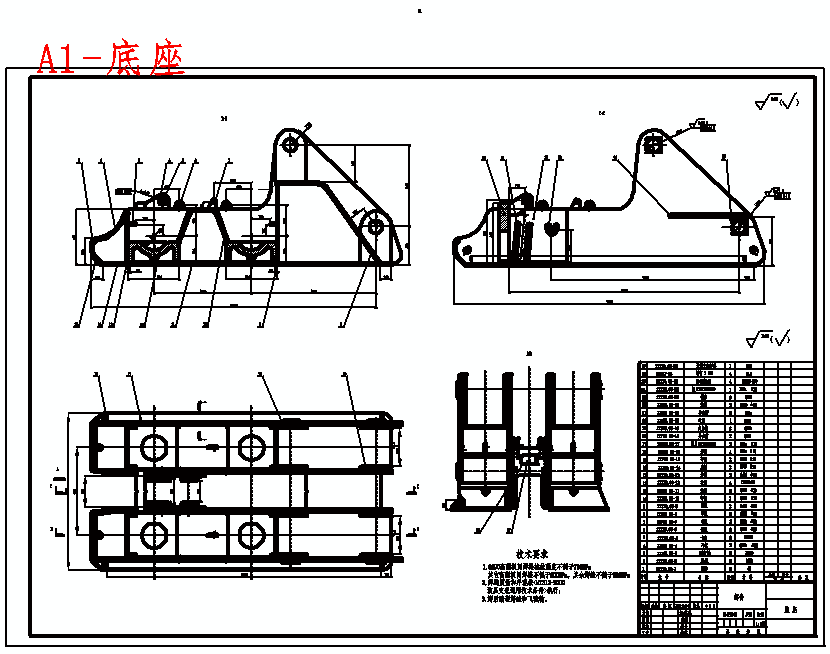

14. A1-底座.gif

21 KB

15. A2-前连杆.dwg

98.3 KB

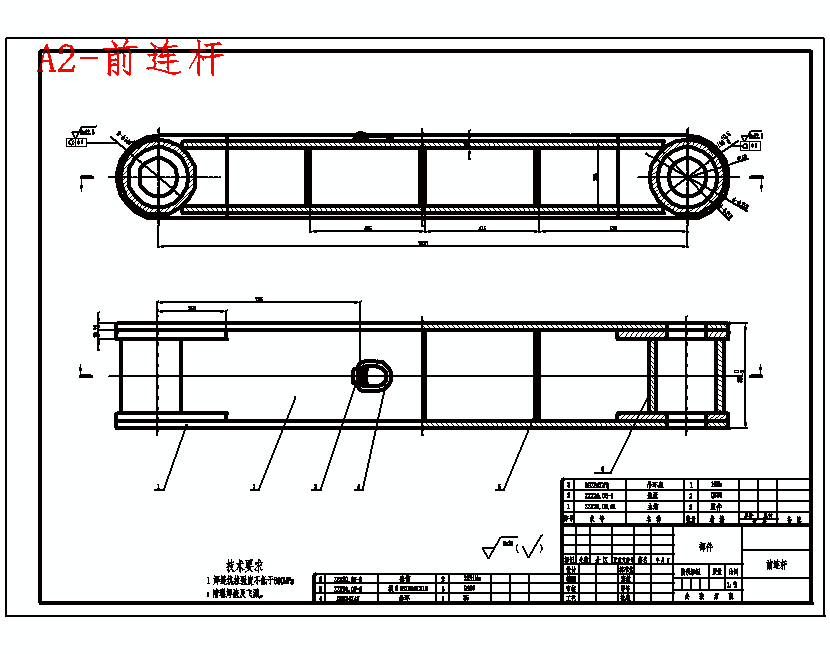

16. A2-前连杆.gif

15.5 KB

17. A2-护帮板.dwg

98.9 KB

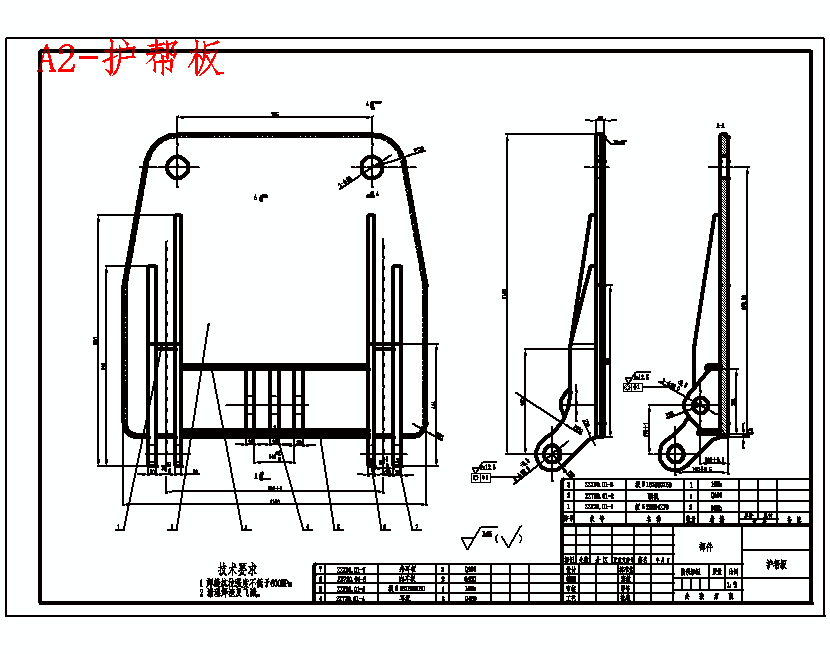

18. A2-护帮板.gif

20.8 KB

19. A2-液压系统图.dwg

170 KB

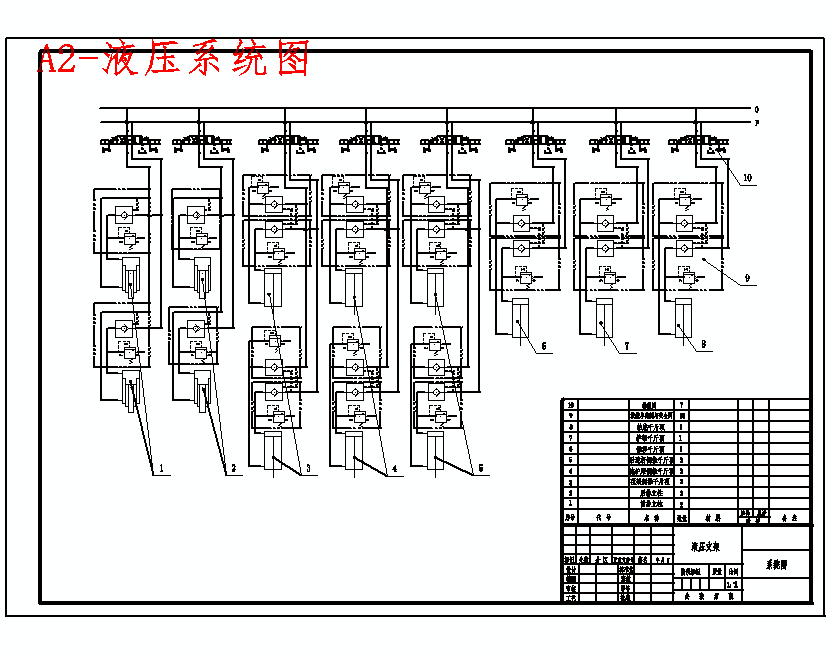

20. A2-液压系统图.gif

23.9 KB

21. X50简介-中厚煤层支撑掩护式液压支架设计含8张CAD图.pdf

989 KB

22. 中厚煤层支撑掩护式液压支架设计.doc

1.71 MB

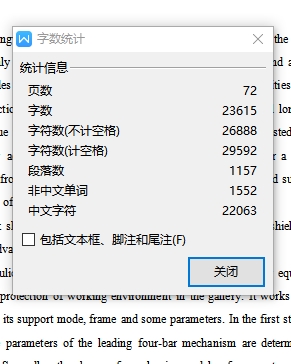

23. 字数.JPG

78.7 KB

24. 英文翻译.doc

80 KB
